本發明涉及一種日常生活用品，具體涉及一種能夠精確定位的眼鏡式滴眼液輔助器及其使用方法。

背景技術：

日常生活中，當人們視覺疲勞時，通常會采取滴滴眼液的方式來緩解視覺疲勞。一般而言，人們會直接用手撐開眼瞼，然后將藥瓶口對準眼球進行滴液，采用這種方式滴滴眼液有許多弊端，首先，人手上通常帶有細菌，用手撐開眼瞼容易引起眼睛紅腫、發炎等癥狀，其次，藥瓶對準眼球滴液，若稍有不慎，藥瓶戳中眼球，后果嚴重。故而，后有技術人員研發出各式輔助滴眼液裝置，例如，在眼鏡鏡片上設置漏斗或者設計一種帶漏斗的鏡架等，通過對藥瓶的導引和藥液的引流進行滴液，但是這種結構的裝置在長期的使用下，滯留在裝置上的藥液被空氣中的細菌污染，若在使用前不對其進行清洗、消毒，容易引起各類眼部疾病，故而使用不便，且使用成本高。

現有技術中關于滴眼液輔助器的報道如下：

cn204485057公開了一種滴眼液輔助器，包括眼鏡，眼鏡包括鏡框和鏡片，鏡片設置在鏡框上，在鏡片的中心位置設有一個上端開口大、下端開口小的眼液管，眼液管的上端開口處設有能夠與眼液瓶瓶口螺紋連接的螺紋，在下端開口設有開口蓋。當用戶要向眼部滴眼液時，將眼液瓶瓶口與眼液管的上端開口連接，然后帶上眼鏡，因為眼液管是設在鏡片的中心位置，可以始終保證眼液管中的眼液在用戶眼部的正上方位置流出，同時因為眼液瓶是固定在眼液管上的，無需用戶用手去拿眼液瓶，所以滴眼液的過程很方便，當?shù)瓮暄垡汉笠膊挥萌∠卵垡浩?，只需把開口蓋蓋住眼液管的下端開口即可，這樣也實現了放置眼液瓶的功能。在所述鏡框處可以設有吊繩，這樣方便掛放。

但是不論是手動的還是佩戴式的滴藥裝置普遍采用的是手動按壓滴眼液瓶體的方式將滴眼液滴入患者的眼中，該方式存在的缺陷是按壓時力度不好控制，若力度較大，會擠出過多的藥水，力度較小，又擠不出藥水，特別是對于老人和小孩這種情況更加明顯。

技術實現要素：

為解決現有技術中滴眼液瓶點滴時難以準確定位且難以保持位置、按壓滴眼液瓶體的力度不好掌控等問題，本發明提供一種能夠精確定位的眼鏡式滴眼液輔助器及其使用方法。

為解決上述技術問題，本發明提供技術方案如下：

一種眼鏡式滴眼液輔助器，包括眼鏡架及設置在所述眼鏡架上的眼鏡片，所述眼鏡架的眼鏡鼻梁上設置有立柱，所述立柱上設置有用于夾緊和擠壓滴眼液瓶的夾緊擠壓裝置，所述眼鏡片的中心位置設置有用于固定滴眼液瓶滴嘴的腰孔。

進一步的，所述夾緊擠壓裝置包括通過螺母安裝在所述立柱上的第一手壓桿和第二手壓桿；所述第一手壓桿和第二手壓桿之間設置有彈簧片。

進一步的，所述第一手壓桿和第二手壓桿的中間位置分別設置固定壓塊，所述固定壓塊有一定的硬度，便于傳遞從所述第一手壓桿和第二手壓桿上的力；所述固定壓塊貼近滴眼液瓶的一側表面上設置有彈性墊，所述彈性墊具有一定的彈性，用于夾緊和保護滴眼液瓶；所述第一手壓桿和第二手壓桿的手柄處分別安裝護套。

進一步的，所述夾緊擠壓裝置包括鉸接安裝在所述立柱上的第一手壓桿和第二手壓桿；所述第一手壓桿和第二手壓桿末端之間設置有第一螺柱和第二螺柱，所述第一螺柱和第二螺柱的一端分別固定連接在所述第一手壓桿和第二手壓桿上，另一端通過擠壓螺母螺紋連接；所述第一螺柱和第二螺柱其中一個為正螺紋，另一個為反螺紋，所述擠壓螺母旋轉時，第一螺柱和第二螺柱同時沿著擠壓螺母軸線進或出。

進一步的，所述立柱和夾緊擠壓裝置之間設置有彈簧片，所述彈簧片的一端鉸接在立柱上，另一端與所述第一手壓桿和第二手壓桿鉸接。

進一步的，所述腰孔的邊緣設置有凸臺，所述腰孔內設置有移動支撐座。

進一步的，所述移動支撐座設置有錐形瓶嘴，所述錐形瓶嘴設置有與滴眼液瓶嘴配套的螺紋，所述錐形瓶嘴有十字開口，便于移動支撐座的錐形瓶嘴發生形變。

進一步的，移動支撐座的錐形瓶嘴的直徑小于對應的滴眼液瓶口的直徑。當?shù)窝垡浩啃M移動支撐座中，滴眼液瓶錐形嘴會擠壓移動支撐座的錐形嘴，引起移動支撐座與眼鏡片接觸的位置發生形變，使移動支撐座固定在眼鏡片腰孔的某一位置。

一種上述眼鏡式滴眼液輔助器的使用方法，包括：

步驟1：將滴眼液瓶預緊在眼鏡架上的第一手壓桿和第二手壓桿的彈性墊之間，將滴眼液瓶滴嘴放進眼鏡片腰孔中；

步驟2：將眼鏡式滴眼液輔助器像戴眼鏡一樣架設在鼻梁上，借助鏡子將滴眼液瓶滴嘴對準人的眼睛；

步驟3：仰頭或平躺，使滴眼液瓶滴嘴豎直立于人的眼球上方，用手擠壓第一手壓桿和第二手壓桿，使滴眼液瓶中的藥水經滴嘴準確滴入人的眼睛中；

步驟4：松開手，取出滴眼液瓶；

步驟5：施加一定的力，使得夾緊擠壓裝置繞立柱旋轉，使其移動到另一個眼鏡片位置，重復步驟1至3，完成藥水的滴入。

另一種上述眼鏡式滴眼液輔助器的使用方法，包括：

步驟1：根據個人兩眼之間的距離調節移動支撐座在眼鏡片上的位置；

步驟2：將滴眼液瓶錐形嘴對準移動支撐座的錐形嘴，旋轉滴眼液瓶，將滴眼液瓶固定在所述腰孔的當前位置；

步驟3：旋轉擠壓螺母，將滴眼液瓶夾在第一手壓桿和第二手壓桿間；

步驟4：仰頭或平躺，使滴眼液瓶滴嘴豎直立于人的眼球上方，旋轉擠壓螺母擠壓滴眼液瓶，使滴眼液瓶中的藥水準確滴入人的眼睛中；

步驟5：反方向旋轉擠壓螺母，松開滴眼液瓶；

步驟6：旋轉滴眼液瓶，把滴眼液瓶錐形嘴旋出移動支撐座的錐形嘴；

步驟7：利用彈簧片的變形，并旋轉夾緊擠壓裝置，使其移動到另一個眼鏡片位置，重復步驟1至6，完成藥水的滴入。

本發明提供了一種能夠精確定位的眼鏡式滴眼液輔助器及其使用方法，具有以下有益效果：本發明的眼鏡式滴眼液輔助器可以根據不同人的兩眼距離來調整滴眼液瓶滴嘴在眼鏡片上的位置，使得滴眼液瓶滴嘴正對著眼睛避免滴眼液滴到外面，從而滿足不同人群的需求；本發明的眼鏡式滴眼液輔助器結構簡單，可通過夾緊擠壓裝置擠壓滴眼液瓶使滴液滴落，滴液量易控，方便省力。本發明提供的眼鏡式滴眼液輔助器操作簡單，使用方便。

附圖說明

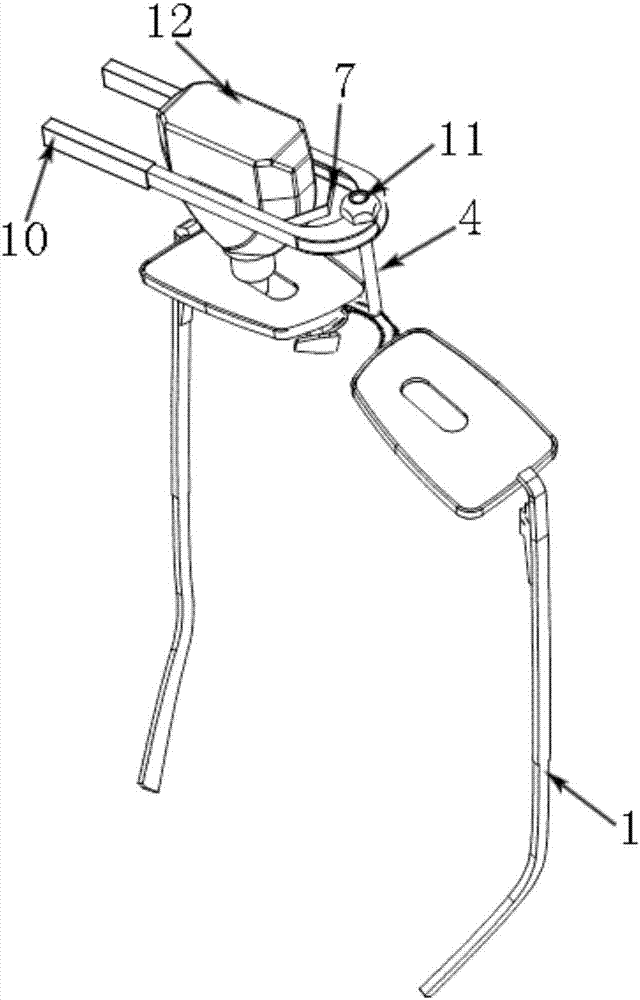

圖1是本發明的眼鏡式滴眼液輔助器實施例1的結構示意圖一；

圖2是本發明的眼鏡式滴眼液輔助器實施例1的結構示意圖二；

圖3是本發明的眼鏡式滴眼液輔助器實施例1的結構示意圖三；

圖4是本發明的眼鏡式滴眼液輔助器圖3中a部的放大圖；

圖5是本發明的眼鏡式滴眼液輔助器實施例2的結構示意圖一；

圖6是本發明的眼鏡式滴眼液輔助器實施例2的結構示意圖二；

圖7是本發明的眼鏡式滴眼液輔助器實施例2的結構示意圖三；

圖8是本發明的眼鏡式滴眼液輔助器圖6中a部的放大圖。

具體實施方式

為使本發明要解決的技術問題、技術方案和優點更加清楚，下面將結合附圖及具體實施例進行詳細描述。

本發明提供一種眼鏡式滴眼液輔助器，如圖1-8所示，包括眼鏡架1及設置在眼鏡架1上的眼鏡片2，眼鏡架1的眼鏡鼻梁3上設置有立柱4，立柱4上設置有用于夾緊和擠壓滴眼液瓶12的夾緊擠壓裝置，眼鏡片2的中心位置設置有用于固定滴眼液瓶12滴嘴的腰孔13。

本發明提供了一種能夠精確定位的眼鏡式滴眼液輔助器及其使用方法，具有以下有益效果：本發明的眼鏡式滴眼液輔助器可以根據不同人的兩眼距離來調整滴眼液瓶滴嘴在眼鏡片上的位置，使得滴眼液瓶滴嘴正對著眼睛避免滴眼液滴到外面，從而滿足不同人群的需求；本發明的眼鏡式滴眼液輔助器結構簡單，可通過夾緊擠壓裝置擠壓滴眼液瓶使滴液滴落，滴液量易控，方便省力。本發明提供的眼鏡式滴眼液輔助器操作簡單，使用方便。

實施例1：

本發明提供一種眼鏡式滴眼液輔助器，如圖1-4所示，包括眼鏡架1及設置在眼鏡架1上的眼鏡片2，眼鏡架1的眼鏡鼻梁3上設置有立柱4，立柱4上設置有用于夾緊和擠壓滴眼液瓶12的夾緊擠壓裝置，眼鏡片2的中心位置設置有用于固定滴眼液瓶12滴嘴的腰孔13，使滴眼液瓶12滴嘴垂直對準人的眼球，便于滴眼液滴入人的眼睛內。

進一步的，夾緊擠壓裝置包括通過螺母11安裝在立柱4上的第一手壓桿5和第二手壓桿6；第一手壓桿5和第二手壓桿6之間設置有彈簧片7。當?shù)窝垡浩?2置于第一手壓桿5和第二手壓桿6之間時，此時彈簧片7處于拉伸狀態，使得第一手壓桿5和第二手壓桿6處于夾緊狀態，用于固定滴眼液瓶12的位置。螺母11預緊第一手壓桿5和第二手壓桿6，稍微用力可使第一手壓桿5和第二手壓桿6繞立柱4旋轉。這樣便于向雙眼中滴加眼藥水，不需要另外一套結構，或者拆卸后再安裝過程，結構簡單，操作方便。以上設計便于更好的通過手壓桿擠壓滴眼液瓶體精確對準眼球滴液，方便省力。

本發明還提供一種上述眼鏡式滴眼液輔助器的使用方法，包括以下步驟：

步驟1：將滴眼液瓶預緊在眼鏡架上的第一手壓桿和第二手壓桿之間的彈性墊之間，將滴眼液瓶滴嘴放進眼鏡片腰孔中；

步驟2：將眼鏡式滴眼液輔助器像戴眼鏡一樣架設在鼻梁上，可以借助鏡子將滴眼液瓶滴嘴對準人的眼睛；

步驟3：仰頭或平躺，使滴眼液瓶滴嘴豎直立于人的眼球上方，用手擠壓第一手壓桿和第二手壓桿，使滴眼液瓶中的藥水經滴嘴準確滴入人的眼睛中；

步驟4：松開手，取出滴眼液瓶；

步驟5：施加一定的力，使得夾緊擠壓裝置繞立柱旋轉，使其移動到另一個眼鏡片位置，重復步驟1至3，完成藥水的滴入。

上述操作方法簡單，只要施加較小的力便能使得滴眼液從瓶體內部滴出，使用方便。

實施例2：

本發明提供一種眼鏡式滴眼液輔助器，如圖5-8所示，包括眼鏡架1’及設置在眼鏡架1’上的眼鏡片2’，眼鏡架1’的眼鏡鼻梁3’上設置有立柱4’，立柱4’上設置有用于夾緊和擠壓滴眼液瓶12’的夾緊擠壓裝置，眼鏡片2’的中心位置設置有用于固定滴眼液瓶12’滴嘴的腰孔13’，使滴眼液瓶12’滴嘴垂直對準人的眼球，便于滴眼液滴入人的眼睛內。

進一步的，夾緊擠壓裝置包括鉸接安裝在立柱4’上的第一手壓桿5’和第二手壓桿6’；第一手壓桿5’和第二手壓桿6’末端之間設置有第一螺柱22’和第二螺柱23’，第一螺柱22’和第二螺柱23’的一端分別固定連接在第一手壓桿5’和第二手壓桿6’上，另一端通過擠壓螺母24’螺紋連接；第一螺柱22’和第二螺柱23’其中一個為正螺紋，另一個為反螺紋，擠壓螺母24’旋轉時，第一螺柱22’和第二螺柱23’同時沿著擠壓螺母24’軸線進或出，對滴眼液瓶進行固定或擠壓。

進一步的，立柱4’和夾緊擠壓裝置之間設置有彈簧片7’，彈簧片7’的一端鉸接在立柱4’上，另一端與第一手壓桿5’和第二手壓桿6’鉸接。

進一步的，腰孔13’的邊緣設置有凸臺25’，腰孔13’內設置有移動支撐座26’。

進一步的，移動支撐座26’設置有錐形瓶嘴27’，錐形瓶嘴27’設置有與滴眼液瓶12’嘴配套的螺紋，錐形瓶嘴27’有十字開口，便于移動支撐座26’的錐形瓶嘴27’發生形變。

進一步的，移動支撐座的錐形瓶嘴27’的直徑小于對應的滴眼液瓶12’口的直徑，便于對滴眼液瓶12’進行進一步固定。當?shù)窝垡浩?2’旋進移動支撐座26’中，滴眼液瓶12’錐形嘴會擠壓移動支撐座的錐形嘴27’，引起移動支撐座26’與眼鏡片接觸的位置發生形變，使移動支撐座26’固定在眼鏡片腰孔的某一位置。

本發明還提供一種上述眼鏡式滴眼液輔助器的使用方法，包括以下步驟：

步驟1：根據個人兩眼之間的距離調節移動支撐座在眼鏡片上的位置；

步驟2：將滴眼液瓶錐形嘴對準移動支撐座的錐形嘴，旋轉滴眼液瓶，將滴眼液瓶固定在所述腰孔的當前位置；

步驟3：旋轉擠壓螺母，將滴眼液瓶夾在第一手壓桿和第二手壓桿間；

步驟4：仰頭或平躺，使滴眼液瓶滴嘴豎直立于人的眼球上方，旋轉擠壓螺母擠壓滴眼液瓶，使滴眼液瓶中的藥水準確滴入人的眼睛中；

步驟5：反方向旋轉擠壓螺母，松開滴眼液瓶；

步驟6：旋轉滴眼液瓶，把滴眼液瓶錐形嘴旋出移動支撐座的錐形嘴；

步驟7：利用彈簧片的變形，并旋轉夾緊擠壓裝置，使其移動到另一個眼鏡片位置，重復步驟1至6，完成藥水的滴入。

本發明提供的眼鏡式滴眼液輔助器操作簡單，使用方便，可根據不同人兩眼距離來調整滴眼液瓶滴嘴在眼鏡片上的位置，滿足不同人群的需求。

以上是本發明的優選實施方式，并不用于限定本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明所述原理的前提下，還可以作出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
