本發明涉及一種自動化的清洗消毒手術系統。

背景技術：

在進行手術的過程中，需要用到大量的手術用具，如手術刀、剪刀、鑷子等，而且很多工具在使用過程中會受到污染，不能繼續使用，否則可能會造成創口感染，因此需要更換新的工具，導致在每場手術中，都需要準備大量的備用工具，非常麻煩。

技術實現要素：

針對上述存在的技術問題，本發明的目的是：提出了一種自動化的清洗消毒手術系統。

本發明的技術解決方案是這樣實現的：一種清洗消毒手術系統,包含手術臺、輔助臺、中間轉換裝置、搬運裝置和消毒室；所述輔助臺設置在手術臺的一側，中間轉換裝置與輔助臺和搬運裝置配合；所述消毒室設置有送入平臺和送出平臺，搬運裝置與消毒室的送入平臺和送出平臺以及中間轉換裝置配合。

優選的，所述中間轉換裝置包含轉動臺和兩組對稱的推動組件；所述推動組件包含安裝板、中間推動缸和推叉，中間推動缸設置在安裝板上，推叉由中間推動缸推動；兩組推動組件的安裝板相平行，兩組推動組件的中間推動缸相鄰并反向設置，兩組推動組件的推叉分別位于轉動臺的兩側。

優選的，所述推叉包含中轉推板和設置在中轉推板兩端的中轉側板，中轉推板與安裝板之間還設置有導向軸。

優選的，所述搬運裝置包含底座、轉動立柱和繞轉動立柱均勻排布的3個搬運臂，每個搬運臂上均設置有搬運臺，搬運臺的兩側設置有擋板，搬運臺上還設置有搬運推動缸和搬運推板，搬運推板由搬運推動缸推動，在搬運臺的前后兩端之間運動。

由于上述技術方案的運用，本發明與現有技術相比具有下列優點：

本發明的清洗消毒手術系統,在手術過程中，可將一套用過的工具放入托盤，送至中間轉換裝置，由中間轉換裝置送至搬運裝置，搬運裝置將需要消毒清洗的工具送至消毒室中，由消毒室中的醫護人員進行清洗消毒之后放至送出平臺，再由搬運裝置送至中間轉換裝置，并送到輔助臺上進行使用；通過自動化的搬運，形成循環式的清洗消毒系統，降低了醫護人員的工作強度，并且不需要在手術現場準備大量的備用工具，降低了材料消耗。

附圖說明

下面結合附圖對本發明技術方案作進一步說明：

附圖1為本發明所述的一種清洗消毒手術系統的示意圖；

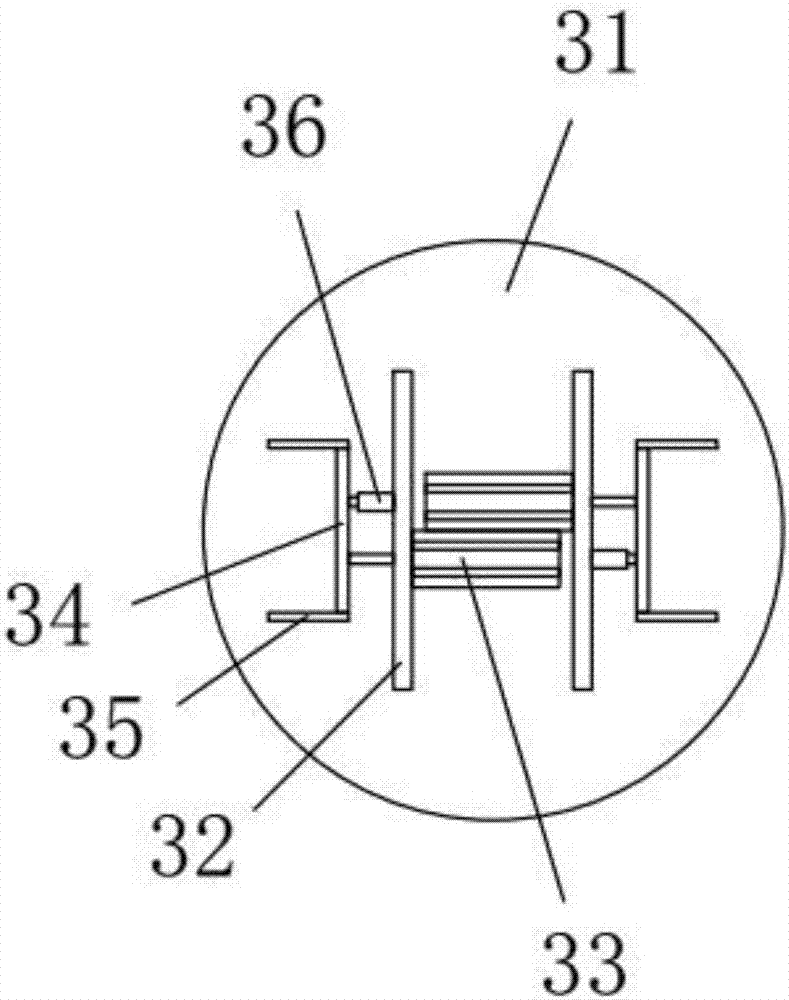

附圖2為本發明的中間轉換裝置的示意圖；

附圖3為本發明的搬運裝置的示意圖。

具體實施方式

下面結合附圖來說明本發明。

如附圖1-3所示，本發明所述的一種清洗消毒手術系統,包含手術臺1、輔助臺2、中間轉換裝置3、搬運裝置4和消毒室5；所述輔助臺2設置在手術臺1的尾端；所述消毒室5設置有送入平臺6和送出平臺7；所述中間轉換裝置3包含轉動臺31和兩組對稱的推動組件，每組推動組件包含安裝板32、中間推動缸33和推叉，中間推動缸33設置在安裝板32上，推叉由中間推動缸33推動；兩組推動組件的安裝板32相平行，兩組推動組件的中間推動缸33相鄰并反向設置，兩組推動組件的推叉分別位于轉動臺31的兩側；所述推叉包含中轉推板34和設置在中轉推板34兩端的中轉側板35，由于兩個中間推動缸33相鄰設置，而推叉是與轉動臺31的極軸對齊的，因此，中間推動缸33的推桿是位于中轉推板34的一側，而非中間，因此，還需要在中轉推板34與安裝板32之間設置有導向軸36，導向軸36的位置與氣缸推桿對稱；所述搬運裝置4包含底座41、轉動立柱42和繞轉動立柱42均勻排布的3個搬運臂43，每個搬運臂43上均設置有搬運臺44，搬運臺44的兩側設置有擋板45，搬運臺44上還設置有搬運推動缸46和搬運推板47，搬運推板47由搬運推動缸46推動，在搬運臺44的前后兩端之間運動。

所述搬運裝置4的兩個搬運臂43分別與消毒室5的送入平臺6和送出平臺7配合，另一個搬運臂43與轉動臺31配合，轉動臺31的一個推動組件與搬運裝置4的一個搬運臂43配合，另一個推動組件與輔助臺2配合，輔助臺2可以與手術臺1連接，提高穩定性。

在手術過程中，可將一套用過的工具放入托盤，將托盤送至中間轉換裝置3上相應的推叉中，轉動臺31轉動換位后，中間推動缸33推動推叉將托盤推至搬運裝置4的搬運臺44上，然后縮回，搬運裝置4的轉動立柱42轉動，使該搬運臺44轉動到消毒室5的送入平臺6處，搬運推動缸46推動搬運推板47，將托盤送至送入平臺6上，由消毒室5中的醫護人員將用過的工具進行清洗消毒，在清洗消毒的過程中，應當至少有一份備好的工具先送至送出平臺7，并推入相應的搬運臺44上，由搬運裝置4送至中間轉換裝置3上，并由中間轉換裝置3送至輔助臺2上，供手術使用；整體通過自動化的搬運，形成了循環式的清洗消毒手術系統，降低了醫護人員的工作強度和材料消耗。

上述實施例只為說明本發明的技術構思及特點，其目的在于讓熟悉此項技術的人士能夠了解本發明的內容并加以實施，并不能以此限制本發明的保護范圍，凡根據本發明精神實質所作的等效變化或修飾，都應涵蓋在本發明的保護范圍內。

技術特征：

技術總結
本發明公開了一種清洗消毒手術系統,包含手術臺、輔助臺、中間轉換裝置、搬運裝置和消毒室；所述輔助臺設置在手術臺的一側，中間轉換裝置與輔助臺和搬運裝置配合；所述消毒室設置有送入平臺和送出平臺，搬運裝置與消毒室的送入平臺和送出平臺以及中間轉換裝置配合；本發明的清洗消毒手術系統,通過自動化的搬運，形成循環式的清洗消毒系統，降低了醫護人員的工作強度，并且不需要在手術現場準備大量的備用工具，降低了材料消耗。

技術研發人員：許鋒
受保護的技術使用者：蘇州威新鋒醫療科技有限公司
技術研發日：2017.06.26
技術公布日：2017.08.22
