本發明涉及一種提醒裝置，具體為一種多功能健康提醒裝置，屬于醫療設備應用技術領域。

背景技術：

隨著我國經濟的快速發展，人們的生活壓力也越來越大，而很多人卻不能夠很好的了解到自身的健康狀態，主要原因是很多人缺乏醫療健康知識，有病不知病，因而，常常會拖延最佳治療時間，使得小病變大病，還有很多人工作比較匆忙，無時間去醫院檢查，并且醫院的檢查費用較高。

目前，缺少比較完善的健康提醒裝置，市場中的診斷設備大多只可檢測某些特定的疾病，人們無法在家進行自我檢查、確定大概病癥，不能夠及時了解自己的病情，從而耽誤最佳看病時機，因此，針對上述問題提出一種多功能健康提醒裝置。

技術實現要素：

本發明的目的就在于為了解決上述問題而提供一種多功能健康提醒裝置。

本發明通過以下技術方案來實現上述目的，一種多功能健康提醒裝置，包括殼體、顯示屏以及電路板；所述殼體表面設置人臉識別攝像頭，且人臉識別攝像頭底部設置顯示屏；所述人臉識別攝像頭電性連接顏色識別器；所述顯示屏底部設置中西調節旋鈕；所述殼體表面的底部設置氣味傳感器，且氣味傳感器一側設置語音播放器；所述語音播放器電性連接語音識別器；所述殼體側壁設置電源開關，且電源開關底部設置充電口；所述充電口底部設置第一儲物盒，且第一儲物盒內部設置脈搏感應器；所述殼體與第一儲物盒相對的另一側壁設置第二儲物盒，且第二儲物盒頂部設置usb接口；所述殼體內部設置電路板，且電路板電性連接蓄電池；所述電路板內部設置中醫模塊和西醫模塊；所述中醫模塊內部設置中醫控制器，且中醫控制器連接中醫病癥信息存儲器；所述西醫模塊內部設置西醫控制器，且西醫控制器連接西醫病癥信息存儲器。

優選的，所述電路板內部設置手機通訊器，且手機通訊器電性連接gps定位傳感器和號碼存儲器。

優選的，所述顏色識別器、所述氣味傳感器、所述語音識別器以及所述脈搏感應器均單向連接至所述中醫控制器。

優選的，所述中醫控制器、所述西醫控制器以及所述手機通訊器均嵌入于所述電路板內部。

優選的，所述中西調節旋鈕電性連接至所述中醫控制器和所述西醫控制器。

優選的，所述第一儲物盒和所述第二儲物盒均為抽屜式結構。

本發明的有益效果是：該種健康提醒裝置結構小巧、便于攜帶，可便于用戶進行自我病癥診斷，使得用戶及時發現病情并到醫院確診治療，避免耽誤病情、造成小病變大病的情況發生；內置有中醫診斷系統，可對用戶的臉色和舌苔色、口氣、脈搏頻率進行識別，實現中醫的望聞問切，并將各個信息與中醫病癥信息相互匹配，檢查出是否符合某個病癥特征；內置有西醫診斷系統，用戶可根據需要自由切換診斷模式，從而對用戶病癥信息進行全面檢測匹配；可對用戶位置進行實時監測，并在危急情況下可撥打急救號碼。

附圖說明

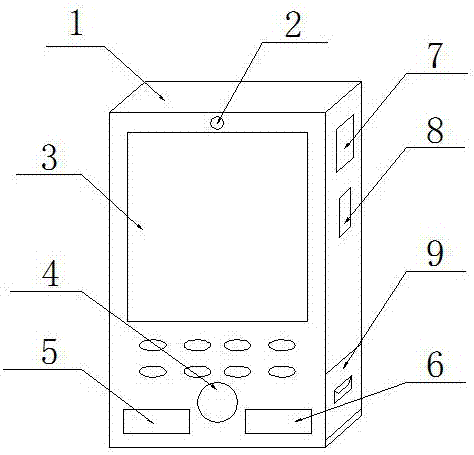

圖1為本發明整體結構示意圖；

圖2為本發明整體側面結構示意圖；

圖3為本發明整體內部結構示意圖；

圖4為本發明電路板系統連接示意圖。

圖中：1、殼體，2、人臉識別攝像頭，201、顏色識別器，3、顯示屏，4、中西調節開關，5、氣味傳感器，6、語音播放器，601、語音識別器，7、電源開關，8、充電口，9、第一儲物盒，10、usb接口，11、第二儲物盒，12、電路板，1201、中醫模塊，1202、西醫模塊，13、蓄電池，14、脈搏感應器，15、中醫控制器，16、中醫病癥信息存儲器，17、西醫控制器，18、西醫病癥信息存儲器，19、手機通訊器，20、gps定位傳感器，21、號碼存儲器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3所示，一種多功能健康提醒裝置，包括殼體1、顯示屏3以及電路板12；所述殼體1表面設置人臉識別攝像頭2，人臉識別攝像頭2可對人臉進行識別掃描；所述人臉識別攝像頭2底部設置顯示屏3；所述人臉識別攝像頭2電性連接顏色識別器201，顏色識別器201可對用戶臉色和舌苔色進行識別，從而根據顏色確定用戶病癥；所述顯示屏3底部設置中西調節旋鈕4，可切換中醫識別或西醫識別；所述殼體1表面的底部設置氣味傳感器5，氣味傳感器5可識別用戶的口氣，根據氣味判斷患者病癥；所述氣味傳感器5一側設置語音播放器6；所述語音播放器6電性連接語音識別器601；所述殼體1側壁設置電源開關7；所述電源開關7底部設置充電口8；所述充電口8底部設置第一儲物盒9；所述第一儲物盒9內部設置脈搏感應器14，脈搏感應器14可對用戶脈搏進行檢測，并根據脈搏判斷用戶病癥；所述殼體1與第一儲物盒9相對的另一側壁設置第二儲物盒11，第二儲物盒11用以存放用戶隨身藥品；所述第二儲物盒11頂部設置usb接口10，通過usb接口10可錄入相關病癥信息；所述殼體1內部設置電路板12；所述電路板12電性連接蓄電池13；所述電路板12內部設置中醫模塊1201和西醫模塊1202；所述中醫模塊1201內部設置中醫控制器15；所述中醫控制器15連接中醫病癥信息存儲器16；所述西醫模塊1202內部設置西醫控制器17；所述西醫控制器17連接西醫病癥信息存儲器18。

作為本發明的一種技術優化方案，所述電路板11內部設置手機通訊器19，且手機通訊器19電性連接gps定位傳感器20和號碼存儲器21，可對用戶位置進行實時定位，并可撥打儲存的急救號碼。

作為本發明的一種技術優化方案，所述顏色識別器201、所述氣味傳感器5、所述語音識別器601以及所述脈搏感應器14均單向連接至所述中醫控制器15，可實現中醫診斷所需的望聞問切，從而有效的幫助用戶及時了解病癥信息。

作為本發明的一種技術優化方案，所述中醫控制器15、所述西醫控制器17以及所述手機通訊器19均嵌入于所述電路板12內部，使得功能更為豐富。

作為本發明的一種技術優化方案，所述中西調節旋鈕4電性連接至所述中醫控制器15和所述西醫控制器17，可根據患者習慣選擇相應的診斷模式。

作為本發明的一種技術優化方案，所述第一儲物盒9和所述第二儲物盒11均為抽屜式結構，便于用于拿去、存放物品。

其中：人臉識別攝像頭2采用x-facev4.0人臉識別算法；顏色識別器20型號為tcs3200d；氣味傳感器5型號為zxd-d2；脈搏感應器14型號為hk-2000a；中醫控制器15和西醫控制器17采用stm32嵌入式單片機；手機通訊器19型號為qg4-xx；gps定位傳感器20型號為gt-2217-mt。

本發明在使用時，用戶可通過中西調節旋鈕4調節工作模式，當調至中醫模式時，可打開人臉識別攝像頭2對用戶臉部特征進行掃描，顏色識別器201提取出用戶臉色和舌苔色特征，對著氣味傳感器5吹出口氣，使得氣味傳感器5提取出氣味特征，用戶對著語音識別器601說出自己的大概癥狀，取出脈搏感應器14對脈搏進行檢測，隨后各個信息均匯集至中醫控制器15，中醫控制器15將采集到的信息與儲存在病癥信息進行比對，得出最佳的病情分析，當選擇西醫模式時，用戶可通過語音識別器601說出病癥，西醫控制器17將病癥信息與儲存的信息進行比對，得出結果，結果可通過語音播放器6說出，可對用戶位置進行實時監測，并在危急情況下手機通訊器19可撥打急救號碼。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
