技術領域：

本發明涉及醫療康復器材設備技術領域，更具體的說涉及一種醫療康復用上肢恢復練習機構。

背景技術：
：

現有的手臂康復練習中，一般是人手通過輔助的人握持進行彎曲，其需要旁人輔助，其效率低，效果也不理想。

技術實現要素：
：

本發明的目的就是針對現有技術之不足，而提供一種醫療康復用上肢恢復練習機構，它可以通過手握持握持部后，通過伸縮氣缸的推桿推動，實現自動拉伸和下降，實現手臂的自動彎曲，從而對手臂進行康復練習，其效果好，效率高，無需旁人輔助。

本發明的技術解決措施如下：

一種醫療康復用上肢恢復練習機構，包括底板和座椅，所述座椅固定在底板的頂面中部，底板的左側具有豎直板，座椅的靠背固定在豎直板上，座椅的右側的底板兩側固定有豎直柱，上連接板固定在兩個豎直柱的上部，上連接板的兩側頂面固定有伸縮氣缸，伸縮氣缸的推桿的端部穿過上連接板并固定有連接塊，連接塊的底部固定有多個彈性帶，彈性帶的底端固定有拉動板，拉動板的底面固定有握持部。

所述上連接板的底面固定有兩個導向套，伸縮氣缸的推桿插套在對應的導向套中。

所述導向套的內側壁上固定有自潤滑套，伸縮氣缸的推桿插套在自潤滑套中。

所述豎直柱的內側壁上固定有連接架，連接架上固定有限位接近開關，限位接近開關的感應端對著對應的連接塊。

所述座椅的扶手處的中部外側壁包覆有彈性層。

所述座椅的座板的頂面中部具有主凹槽，彈性坐墊插套在主凹槽中。

本發明的有益效果在于：

它可以通過手握持握持部后，通過伸縮氣缸的推桿推動，實現自動拉伸和下降，實現手臂的自動彎曲，從而對手臂進行康復練習，其效果好，效率高，無需旁人輔助。

附圖說明：

圖1為本發明的結構示意圖；

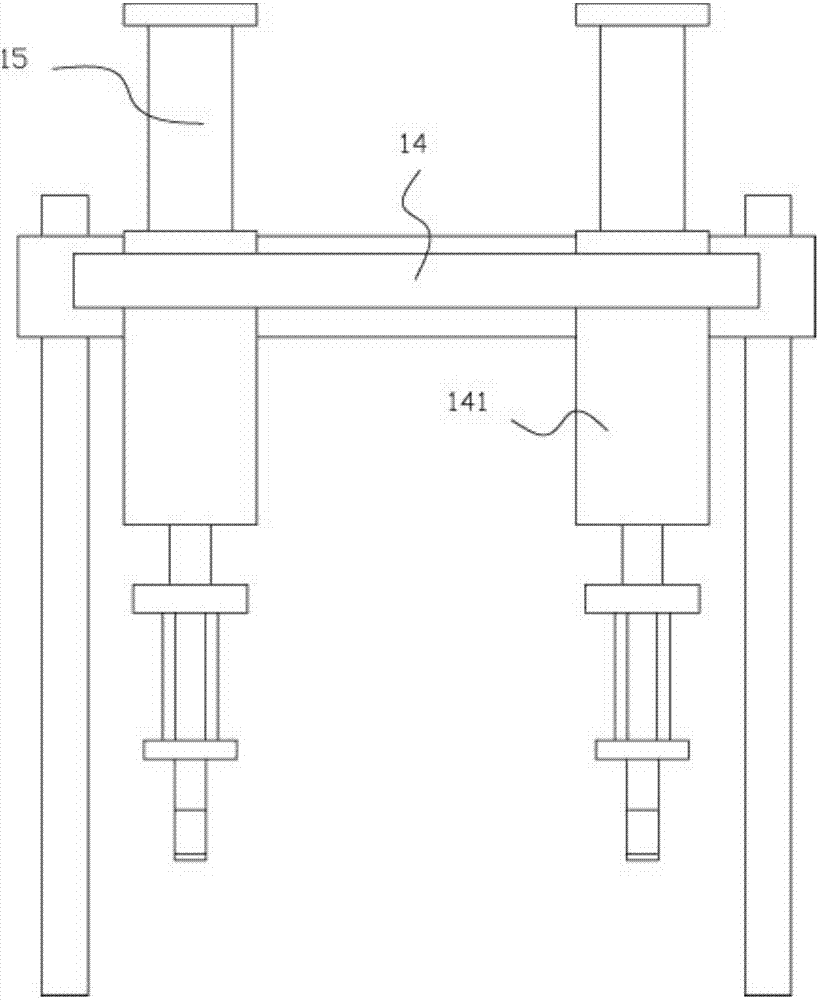

圖2為本發明的豎直柱與上連接板之間的局部結構示意圖。

具體實施方式：

實施例：見圖1至圖2所示，一種醫療康復用上肢恢復練習機構，包括底板10和座椅11，所述座椅11固定在底板10的頂面中部，底板10的左側具有豎直板12，座椅11的靠背固定在豎直板12上，座椅11的右側的底板10兩側固定有豎直柱13，上連接板14固定在兩個豎直柱13的上部，上連接板14的兩側頂面固定有伸縮氣缸15，伸縮氣缸15的推桿的端部穿過上連接板14并固定有連接塊16，連接塊16的底部固定有多個彈性帶17，彈性帶17的底端固定有拉動板18，拉動板18的底面固定有握持部181。

進一步的說，所述上連接板14的底面固定有兩個導向套141，伸縮氣缸15的推桿插套在對應的導向套141中。

進一步的說，所述導向套141的內側壁上固定有自潤滑套142，伸縮氣缸15的推桿插套在自潤滑套142中。

進一步的說，所述豎直柱13的內側壁上固定有連接架19，連接架19上固定有限位接近開關191，限位接近開關191的感應端對著對應的連接塊16。

進一步的說，所述座椅11的扶手處的中部外側壁包覆有彈性層111。

進一步的說，所述座椅11的座板的頂面中部具有主凹槽112，彈性坐墊113插套在主凹槽112中。

本實施例在使用時，人坐在座椅11上，手握持或者是通過綁帶固定在握持部181上，通過伸縮氣缸15的推桿推動，實現上下彎曲運動，從而實現上肢練習，其效果好，效率高，無需旁人輔助彎曲。

而通過限位接近開關191的感應端對著對應的連接塊16可以實現其上下移動的次數的統計，通過連接的控制器和顯示屏可以了解其次數，方便了解運動情況。

技術特征：

技術總結
本發明公開了一種醫療康復用上肢恢復練習機構，包括底板和座椅，所述座椅固定在底板的頂面中部，底板的左側具有豎直板，座椅的靠背固定在豎直板上，座椅的前方的底板兩側固定有豎直柱，上連接板固定在兩個豎直柱的上部，上連接板的兩側頂面固定有伸縮氣缸，伸縮氣缸的推桿的端部穿過上連接板并固定有連接塊，連接塊的底部固定有多個彈性帶，彈性帶的底端固定有拉動板，拉動板的底面固定有握持部。它可以通過手握持握持部后，通過伸縮氣缸的推桿推動，實現自動拉伸和下降，實現手臂的自動彎曲，從而對手臂進行康復練習，其效果好，效率高，無需旁人輔助。

技術研發人員：董思佳
受保護的技術使用者：佛山科易自動化科技有限公司
技術研發日：2017.07.18
技術公布日：2017.09.05
