本發明涉及醫療器械技術領域，具體地說，是一種鼠尾靜脈注射止血鉗。

背景技術：

鼠是一種醫學研究中常用的模型動物，根據實驗要求不同可分為大鼠、小鼠、裸鼠等多種類型。鼠建模后，尾靜脈注射是最常用的干預通路。鼠尾靜脈粗細不均，注射難易程度不一，鼠尾靜脈注射的成功與否直接決定了模型的成功率。目前，有經驗的實驗員進行小鼠尾靜脈注射成功率達不到80％。這意味著有很大比例的模型鼠不能進行有效的實驗，造成巨大浪費，提高實驗成本。

鼠尾靜脈注射時，首先要在鼠尾跟部進行加壓止血，擴張鼠尾靜脈，再進行尾靜脈穿刺、固定。但，鼠尾靜脈穿刺建立通路的過程中，存在一下幾個問題和不足：

首先，現有技術中無專用于鼠尾靜脈注射的加壓止血器械，實踐操作中通常需要助手用手或皮筋夾持鼠尾根部完成加壓止血，當鼠尾靜脈較細時，會致加壓力度不夠或不均勻，引起尾靜脈結扎、止血、擴張的效果不理想。

其次，完成尾靜脈穿刺，進行注射前需要助手減壓、放松結扎帶。減壓、放松結扎帶的過程中很容易使鼠尾擺動，注射針刺破尾靜脈導致操作失敗，最后成功敗垂。

再有，進行模型鼠實驗時，鼠尾靜脈注射使用頻率較高，每次注射都需要配備助手。這樣不僅要求助手和操作者默契度要高，而且又增加了人力成本。因此，如果有一種實驗動物器械能夠對不同的鼠尾靜脈進行快速、精準的加壓結扎，并且可便捷、穩定的減壓，完成尾靜脈通道建立的設備，將可極大提高尾靜脈注射成功率，降低實驗耗材，節省人力成本。

中國專利文獻cn201620974501.4，申請日20160829，專利名稱為：一種可調式小鼠尾靜脈注射固定器，公開了一種可調式小鼠尾靜脈注射固定器，包括支架底座、固定器、固定器底板、網狀子彈頭帽以及橡膠活塞，支架底座通過立桿固裝一固定器底板，固定器底板上表面固裝一圓筒形固定器，固定器傾斜上端同軸固裝網狀子彈頭帽，在固定器側壁制有一軸向滑道，滑道內徑向嵌裝一活塞螺栓，活塞螺栓端部鉸裝橡膠活塞，橡膠活塞同軸嵌裝在固定器內緣，在活塞中部制有一通孔；在固定器的徑向對稱的兩側側壁徑向鉸裝兩限位板螺栓，在固定器內徑向對稱設置兩限位板，限位板通過兩彈簧與側壁相連，兩限位板螺栓的端部抵在限位板一側面。

上述專利文獻的可調式小鼠尾靜脈注射固定器具有結構簡單，操作方便的優點。但是關于一種能夠對鼠尾靜脈根部進行快速加壓環扎，使鼠尾靜脈遠端擴張，并可迅速減壓、松扎的專用的技術方案則無相應的公開。

綜上所述，需要一種能夠對鼠尾靜脈根部進行快速加壓環扎，使鼠尾靜脈遠端擴張，并可迅速減壓、松扎的專用的鼠尾靜脈注射止血鉗。而關于鼠尾靜脈注射止血鉗目前還未見報道。

技術實現要素：

本發明的目的是針對現有技術中的不足，提供一種能夠對鼠尾靜脈根部進行快速環扎加壓，使鼠尾靜脈遠端擴張，并可迅速松扎、減壓的專用鼠尾靜脈注射止血鉗。

為實現上述目的，本發明采取的技術方案是：

一種鼠尾靜脈注射止血鉗，所述鼠尾靜脈注射止血鉗包括手柄、夾持臂、加壓機構、鎖定機構；所述手柄設置在夾持臂上，并與手柄一起整體成型；所述手柄上設有兩個夾持臂，兩個夾持臂的中間通過轉軸鉸接；所述夾持臂的近端設有鎖定機構；所述夾持臂的遠端設有加壓機構。

作為一種優選的技術方案，所述的加壓機構包括支撐桿、加壓條、連接桿；所述的連接桿的兩端設有支撐桿；所述支撐桿共有兩個，并在兩個支撐桿之間連接加壓條；所述連接桿、支撐桿以及加壓條圍合成一個矩形結構。

作為一種優選的技術方案，所述加壓機構中的支撐桿經滑動環與連接桿滑動連接。

作為一種優選的技術方案，所述的加壓機構中的連接桿上設有伸縮桿。

作為一種優選的技術方案，所述鎖定機構設置在夾持臂的近端；所述鎖定機構由齒輪條組成，兩個齒輪條分別固定在兩個夾持臂上。

作為一種優選的技術方案，所述鎖定機構包括控制螺栓、光滑套筒、螺絲套筒；所述控制螺栓上設有螺桿，其螺桿包括光滑段和螺紋段；所述的光滑套筒和螺絲套筒分別設置在兩個夾持臂上。

作為一種優選的技術方案，所述加壓機構包括旋轉軸、固定臂、旋轉臂、彈性條；所述固定臂一端連接在旋轉軸的固定部上，另一端設有套環；所述的旋轉臂一端連接在旋轉軸的旋轉部上，所述旋轉臂另端設有彈性條，所述彈性條經套環穿出后繞過旋轉軸的卡槽，并固定在夾持臂上。

本發明優點在于：

1、本發明的一種鼠尾靜脈注射止血鉗，能夠對鼠尾靜脈根部具有加壓、捆扎止血效果，接觸面積充分呈環狀，專用于對鼠尾靜脈根部進行加壓環扎止血，使得鼠尾靜脈遠端管腔擴張，方便穿刺建立通道。

2、設有夾持臂，用于傳遞作用力并改變作用力的方向，有利于更加精準的對鼠尾根部進行環扎加壓。

3、設有加壓機構，加壓機構中設置加壓條，具有彈性加壓作用外，另外一個作用是能夠順應靈活進行塑形，依據加持的形狀不同改變捆扎加壓形狀。

4、加壓機構中的支撐桿與連接桿采用滑動連接的方式，使得兩個支撐桿之間的距離可調，即能夠改變加壓條的有效加壓長度，使得加壓條呈環狀扎在鼠尾根部，接觸加壓面積充分。

5、加壓機構上的連接桿為伸縮式的，通過伸縮桿式連接桿使得兩個支撐桿之間的距離可調，從而能夠改變加壓條的有效加壓長度，操作快速、方便。

6、設有鎖定機構，鎖定機構包括兩種形式，齒輪條式的鎖定機構，結構簡單，制造方便，成本低；螺紋鎖定式的鎖定機構，可任意控制兩個夾持臂間的夾角，隨時鎖定，松緊度可調。

7、加壓機構設計成旋轉式的，彈性條是一端是固定在旋轉臂上的。而旋轉臂可通過旋轉軸進行旋轉的，當對鼠尾根部進行加壓時，彈性條能夠觸發旋轉臂根據需要進行旋轉，使得彈性條能夠呈環狀扎在鼠尾根部上進行加壓止血，相應的本實施例中兩個加壓機構的兩個彈性條在鼠尾根部上圍合一個封閉環狀結構，接觸面積充分。同時，能夠適合不同大小鼠尾加壓止血，且加壓止血效果好，使得鼠尾靜脈血管充盈，方便穿刺。

8、本發明的鼠尾靜脈注射止血鉗，可成為專用的實驗器械產品。該專利得到一下項目資助：促進市級醫院臨床技能與臨床創新能力三年行動計劃(16cr3105b)；上海交通大學醫學院科技處技術轉移推廣項目(zt201710，zt201711)；上海市科學技術委員會醫學引導類科技項目(15411969100,16411969300)；上海交通大學醫工交叉研究基金(yg2015ms28)；上海市衛生和計劃生育委員會基金(201440290,201640043)。

附圖說明

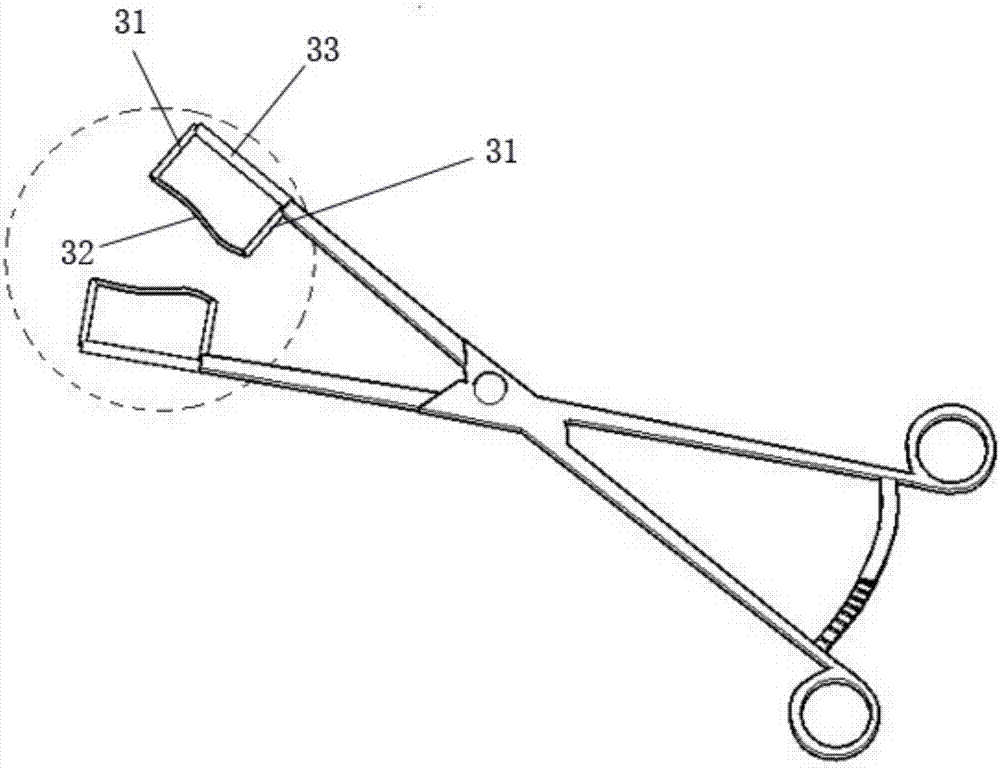

附圖1是本發明的一種鼠尾靜脈注射止血鉗結構示意圖。

附圖2為加壓機構示意圖。

附圖3是本發明的另一種鼠尾靜脈注射止血鉗結構示意圖。

附圖4是實施例2中兩個加壓條在加壓狀態下塑形示意圖。

附圖5為鼠尾靜脈注射止血鉗的第三實施實例結構示意圖。

附圖6為鼠尾靜脈注射止血鉗的第四實施實例結構示意圖。

附圖7為鼠尾靜脈注射止血鉗的第五實施實例結構示意圖。

附圖8為實施例5中兩個彈性條在加壓狀態下塑形示意圖。

具體實施方式

下面結合附圖對本發明提供的具體實施方式作詳細說明。

附圖中涉及的附圖標記和組成部分如下所示：

1.手柄2.夾持臂

3.加壓機構31.支撐桿

32.加壓條33.連接桿

34.旋轉軸35.固定臂

36.旋轉臂37.彈性條

371.套環38.滑動環

39.伸縮桿

4.轉軸5.鎖定機構

51.齒輪條52.控制螺栓

53.光滑套筒54.螺絲套筒

6.鼠尾61.靜脈血管

實施例1

請參照圖1，圖1是本發明的一種鼠尾6靜脈注射止血鉗結構示意圖。一種鼠尾6靜脈注射止血鉗，所述鼠尾6靜脈注射止血鉗包括手柄1、夾持臂2、加壓機構3、鎖定機構5；所述手柄1設置在夾持臂2上，并與手柄1一起整體成型；所述手柄1上設有兩個夾持臂2，兩個夾持臂2的中間通過轉軸4鉸接；所述夾持臂2的近端設有鎖定機構5；所述鎖定機構5由齒輪條51組成，兩個齒輪條51分別固定在兩個夾持臂2上；所述夾持臂2的遠端設有加壓機構3。

請參照圖2，圖2為加壓機構3示意圖。所述的加壓機構3包括支撐桿31、加壓條32、連接桿33；所述的連接桿33的兩端設有支撐桿31；所述支撐桿31共有兩個，并在兩個支撐桿31之間連接加壓條32；所述連接桿33、支撐桿31以及加壓條32圍合成一個矩形結構。

需要說明的是：所述手柄1供人手手指穿過，通過控制手柄1就能實現對鼠尾6加壓作用，操作方便。

所述夾持臂2共有兩個，用于傳遞作用力并改變作用力的方向，有利于更加精準的對鼠尾6根部進行加壓。

所述的鎖定機構5主要控制兩個夾持臂2之間的相對位置，從而使得夾持臂2上的兩個加壓機構3能夠對鼠尾6根部實現穩定均勻的加壓。

所述的加壓機構3包括支撐桿31、加壓條32、連接桿33。在加壓狀態下，加壓條32圍合在鼠尾6根部進行加壓，且兩個加壓條32通過對接的方式圍合在鼠尾6根部，加壓條32除了具有彈性加壓作用外，另外一個作用是能夠順應靈活改變加壓所需要的形狀，加壓條32在加壓狀態下形成u形狀，u形狀開口程度不同所對應的加壓力是不同的，而不同鼠尾6大小是不同，通過本發明的加壓條32能夠匹配不同大小鼠尾6進行加壓。能夠使得鼠尾6靜脈血管61充盈，便于注射穿刺。

實施例2

本實施例2與實施例1基本相同，其不同之處在于，本實施例中的加壓機構3是可調節的。請參照圖3，圖3是本發明的另一種鼠尾6靜脈注射止血鉗結構示意圖。所述的加壓機構3中的支撐桿31通過滑動環38與連接桿33滑動連接。本實施例中，支撐桿31與連接桿33滑動連接，使得兩個支撐桿31之間的距離可調，即能夠改變加壓條32的有效加壓長度，使得加壓條32最大面積包裹在鼠尾6根部上(見圖4)，接觸面積充分，克服了兩個加壓條32之間所存在的間隙而影響加壓止血效果的缺陷。

實施例3

請參照圖5，圖5為鼠尾6靜脈注射止血鉗的第三實施例結構示意圖。本實施例與實施例2基本相同，其不同之處在于，本實施例中的加壓機構3中的連接桿33上設有伸縮桿39，即連接桿33為伸縮式的。通過伸縮桿39式連接桿33使得兩個支撐桿31之間的距離可調，從而能夠改變加壓條32的有效加壓長度。操作快速、方便。

實施例4

請參照圖6，圖6為鼠尾6靜脈注射止血鉗的第四實施例結構示意圖。本實施例與實施例1基本相同，其不同之處在于，本實施例中的鎖定機構5不同。本實施中的鎖定機構5螺紋鎖定式的，本實施例中的鎖定機構5包括控制螺栓52、光滑套筒53、螺絲套筒54；所述控制螺栓52上設有螺桿，其螺桿包括光滑段和螺紋段；所述的光滑套筒53和螺絲套筒54分別設置在兩個夾持臂2上。使用狀態下，螺桿上的螺紋段與螺絲套筒54之間螺紋連接，螺桿上的光滑段與光滑套筒53相對應。該實施例方通過螺桿在螺絲套筒54中旋進的方式，邊旋進邊鎖定，使得兩個夾持臂2之間的距離可調。可任意控制兩個夾持臂2之間的夾角，隨時鎖定，松緊度可調。

實施例5

本實施例與實施例1基本相同，其不同之處在于，本實施例中的加壓機構3是通過旋轉式調節式的，具體請參照圖7，圖7為鼠尾6靜脈注射止血鉗的第五實施例結構示意圖。本實施例與實施例1基本相同，其不同之處在于，本實施例中的加壓機構3不同。本實施例中加壓機構3包括旋轉軸434、固定臂35、旋轉臂36、彈性條37；所述固定臂35一端連接在旋轉軸434的固定部上，另一端設有套環371；所述的旋轉臂36一端連接在旋轉軸434的旋轉部上，所述旋轉臂36另端設有彈性條37，所述彈性條37經套環371穿出后繞過旋轉軸434的卡槽，并固定在夾持臂2上。本實施例中，因彈性條37是一端是固定在旋轉臂36上的。而旋轉臂36可通過旋轉軸434進行旋轉的，當對鼠尾6根部進行加壓時，彈性條37能夠觸發旋轉臂36根據需要進行旋轉，使得彈性條37能夠全面包裹在鼠尾6根部上進行加壓止血，相應的本實施例中兩個加壓機構3的兩個彈性條37在鼠尾6根部上圍合一個封閉環狀結構，接觸面積充分(見圖8)。同時，能夠適合不同大小鼠尾6加壓止血，且加壓止血效果好，使得鼠尾6靜脈血管61充盈，方便穿刺。

本發明的一種鼠尾6靜脈注射止血鉗，對粗細不同的鼠尾均可實現環形結扎，滿足不同類型鼠的尾靜脈對捆扎力度的要求，起到止血、擴張尾靜脈，便于尾靜脈穿刺注射，操作方便，適用面廣；能夠對鼠尾6靜脈根部具有加壓、捆扎止血效果，接觸面積充分呈環狀，專用于對鼠尾6靜脈根部進行加壓環扎止血，使得鼠尾6靜脈遠端管腔擴張，方便穿刺建立通道；設有夾持臂2，用于傳遞作用力并改變作用力的方向，有利于更加精準的對鼠尾6根部進行環扎加壓；設有加壓機構3，加壓機構3中設置加壓條32，具有彈性加壓作用外，另外一個作用是能夠順應靈活進行塑形，依據加持的形狀不同改變捆扎加壓形狀；加壓機構3中的支撐桿與連接桿采用滑動連接的方式，使得兩個支撐桿之間的距離可調，即能夠改變加壓條32的有效加壓長度，使得加壓條32呈環狀扎在鼠尾6根部，接觸加壓面積充分。加壓機構3上的連接桿33為伸縮式的，通過伸縮桿39式連接桿33使得兩個支撐桿31之間的距離可調，從而能夠改變加壓條32的有效加壓長度。操作快速、方便；設有鎖定機構5，鎖定機構5包括兩種形式，齒輪條51式的鎖定機構5，結構簡單，制造方便，成本低；螺紋鎖定式的鎖定機構5，可任意控制兩個夾持臂2之間的夾角，隨時鎖定，松緊度可調；加壓機構3設計成旋轉式的，彈性條37是一端是固定在旋轉臂36上的。而旋轉臂36可通過旋轉軸434進行旋轉的，當對鼠尾6根部進行加壓時，彈性條37能夠觸發旋轉臂36根據需要進行旋轉，使得彈性條37能夠全面包裹在鼠尾6根部上進行加壓止血，相應的本實施例中兩個加壓機構3的兩個彈性條37在鼠尾6根部上圍合一個封閉環狀結構，接觸面積充分。同時，能夠適合不同大小鼠尾6加壓止血，且加壓止血效果好，使得鼠尾6靜脈血管61充盈，方便穿刺；本發明的鼠尾6靜脈注射止血鉗，可成為專用的臨床器械產品，本專利應用前景廣闊，并受到一下項目資助：促進市級醫院臨床技能與臨床創新能力三年行動計劃(16cr3105b)；上海交通大學醫學院科技處技術轉移推廣項目(zt201710，zt201711)；上海市科學技術委員會醫學引導類科技項目(15411969100,16411969300)；上海交通大學醫工交叉研究基金(yg2015ms28)；上海市衛生和計劃生育委員會基金(201440290,201640043)。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員，在不脫離本發明方法的前提下，還可以做出若干改進和補充，這些改進和補充也應視為本發明的保護范圍。
