本發明涉及醫用織物洗滌消毒，具體涉及一種呼吸科患者換洗衣物消毒殺菌裝置。

背景技術：

1、呼吸科主要治療患者因為呼吸道感染而引發的一系列呼吸道疾病，比如支氣管炎、肺炎、咽喉炎、扁桃體炎等疾病，隨著社會發展和人們生活水平的提高，人們對醫療衛生的要求也越來越高，在呼吸科患者住院期間中，衣物感染是一個常見的問題，這些衣物包括患者使用過的病服、床單、被套、枕頭套等等，它們都可能會成為病菌的藏身之地，從而導致病人感染，不保持嚴格的衣物消毒殺菌意識會使患者和醫護人員都處于危險之中。

2、中國專利公開了一種手術室護理用病服消毒裝置（公告號cn213251429?u），該專利技術通過配合熱風機經過環形出風管上的噴頭噴出熱風進行高溫殺毒，同時紫外線殺菌燈啟動，從而可以進行雙重殺毒，且能夠對其進行全方位消毒，但是對于一些臟污織物的消毒殺菌做的不夠徹底，例如被患者血液、體液和分泌物等污染過的織物，僅依靠熱風和紫外線殺菌燈，難以達到較好的消毒殺菌效果。

技術實現思路

1、為了實現上述目的，本發明提供如下技術方案：

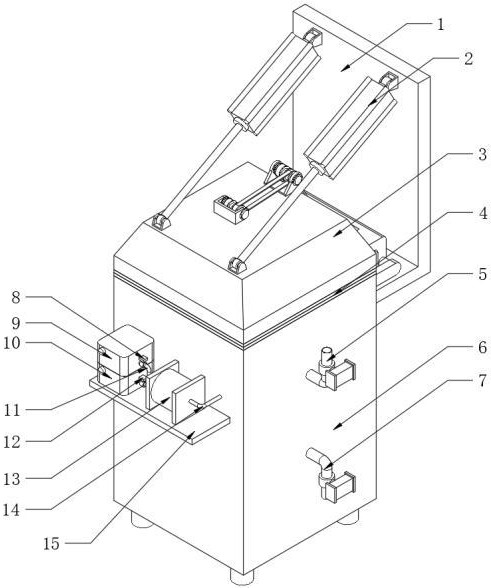

2、一種呼吸科患者換洗衣物消毒殺菌裝置，包括：

3、箱體，所述箱體的上方連接有密封條，所述箱體的背側連接有一對第一軸承座，所述第一軸承座的一側轉動連接有第一軸桿，所述第一軸桿的一端連接有l形板，所述l形板的一側固定連接有蓋板，所述箱體的背側靠近第一軸承座的下方連接有背板，所述背板的一側轉動連接有一對第一電動推桿，所述第一電動推桿輸出軸的一端與蓋板頂部轉動連接；

4、所述蓋板的內壁頂面固定連接有u形管，所述u形管的底部對應嵌入有一對第一軸承，一對所述第一軸承的內部轉動連接有第八軸桿，所述第八軸桿的一端固定連接有第二圓盤，所述第二圓盤的右側設置有第一傳動機構，所述第一傳動機構的末端連接有第二濾板，所述第八軸桿的外側設置有第二傳動機構；

5、所述箱體的內壁固定連接有第二隔板，所述第二隔板的內部中間位置嵌入有第三軸承，所述第三軸承的內部轉動連接有第五軸桿，所述第五軸桿的頂端連接有濾筒，所述濾筒的內壁環向連接有四個凸板，所述第五軸桿的末端連接有第一圓盤，所述第一圓盤的底部設置有轉動機構；

6、所述箱體的背側固定連接有第五軸承座，所述第五軸承座的內部轉動連接有第七軸桿，所述第七軸桿與第二傳動機構固定連接，所述第七軸桿的左端設置有驅動機構，所述第七軸桿的右端固定連接有第二傘齒輪，所述第二傘齒輪與轉動機構嚙合連接；

7、所述箱體的前側連接有側板，所述側板的上方設置有消毒機構；

8、所述箱體的右側從上往下分別連接有進水管和排水管；

9、所述箱體的兩側內壁靠近濾筒的位置連接有電熱片。

10、在一種可能的實現方式中，所述消毒機構包括增壓泵、二氧化氯消毒劑箱和洗滌劑箱，所述二氧化氯消毒劑箱位于洗滌劑箱的上方，所述增壓泵位于洗滌劑箱的右側，所述增壓泵與洗滌劑箱的底部均與側板固定連接，所述增壓泵的兩側分別連接有三通管和水管，所述水管的一端延伸至箱體的內部，所述三通管的其它兩接口分別延伸至二氧化氯消毒劑箱、洗滌劑箱的內部，所述三通管的其它兩接管靠近二氧化氯消毒劑箱、洗滌劑箱的位置分別連接有第一閥門和第二閥門。

11、在一種可能的實現方式中，所述驅動機構包括伺服電機，所述伺服電機的一側與箱體外側固定連接，所述伺服電機輸出軸的一端連接有第二齒輪，所述第二齒輪的外側嚙合連接有第一齒輪，所述第一齒輪的內圈與第七軸桿固定連接。

12、在一種可能的實現方式中，所述第一傳動機構包括限位軸，所述限位軸的一端與第二圓盤固定連接，所述限位軸的外側轉動連接有連接桿，所述連接桿的兩端分別開設有第二軸孔和第一軸孔，所述第二軸孔與連接桿轉動連接，所述第一軸孔的內部轉動連接有鉸接座，所述鉸接座的底部與第二濾板固定連接。

13、在一種可能的實現方式中，所述蓋板的內壁頂面環向連接有四個套管，所述套管的外側環向開設有三個第一導向槽，所述套管的內部滑動連接有活動桿，所述活動桿的末端與第二濾板固定連接，所述活動桿的頂部環向連接有三個限位塊，所述限位塊的一端延伸至第一導向槽的內部。

14、在一種可能的實現方式中，所述第二傳動機構包括第二軸桿、第四軸承座和第三軸承座，所述第二軸桿的兩端均連接有第二軸承座，所述第二軸承座的背側與l形板固定連接，所述第二軸桿的外側分別連接有第五皮帶輪和第六皮帶輪，所述第六皮帶輪的外側套設有第三皮帶，所述第三皮帶的底部內側連接有第八皮帶輪，所述第八皮帶輪的內圈與第七軸桿固定連接；

15、所述第四軸承座與第三軸承座均與蓋板的頂部固定連接，所述第四軸承座位于第三軸承座的前側，所述第四軸承座的兩側臂轉動連接有第三軸桿，所述第三軸桿的外側分別連接有第四皮帶輪和第三皮帶輪，所述第四皮帶輪和第五皮帶輪的外側套設有第二皮帶；

16、所述第三軸承座的兩側臂轉動連接有第四軸桿，所述第四軸桿的外側分別連接有第一皮帶輪和第二皮帶輪，所述第二皮帶輪和第三皮帶輪的外側套設有第一皮帶，所述第一皮帶輪的外側套設有第四皮帶，所述第四皮帶的底部內側連接有第七皮帶輪，所述第七皮帶輪的內圈與第八軸桿固定連接。

17、在一種可能的實現方式中，所述轉動機構包括若干個凸軸和第六軸桿，所述第六軸桿位于凸軸的下方，若干個所述凸軸呈環向布置在第一圓盤的底部；

18、所述第六軸桿的外側分別連接有第一異形齒輪和第二異形齒輪，所述第一異形齒輪和第二異形齒輪均與凸軸嚙合連接，所述第六軸桿的左端轉動連接有第六軸承座，所述第六軸承座的背側與箱體固定連接，所述第六軸桿的右端轉動連接有第四軸承，所述第四軸承的外側轉動連接有第一傘齒輪，所述第一傘齒輪與第二傘齒輪嚙合連接；

19、所述箱體的右側嵌入有第二軸承，所述第二軸承與第六軸桿轉動連接。

20、在一種可能的實現方式中，所述第一傘齒輪的內部環向開設有五個通孔，所述通孔的內部滑動連接有插桿，所述插桿的一端連接有滑動套，所述滑動套套設在第六軸桿的外側；

21、所述滑動套的內壁環向開設有四個限位槽，所述限位槽的內部滑動連接有限位條，所述限位條與第六軸桿固定連接；

22、所述滑動套的外側對應連接有一對第三電動推桿，所述第三電動推桿的底部與箱體固定連接。

23、在一種可能的實現方式中，所述濾筒的外側環向開設有四個第二導向槽，所述第二導向槽的內部滑動連接有t形導軌，所述t形導軌的一端連接有第一濾板，所述t形導軌的內部滑動連接有第一滑塊，所述第一滑塊底部連接有第二電動推桿，所述第二電動推桿的底部與箱體固定連接；

24、所述第二隔板的內部遠離第三軸承的位置嵌入有四個密封圈，所述密封圈與第二電動推桿的輸出軸滑動連接。

25、在一種可能的實現方式中，所述箱體的內壁位于濾筒的上方連接有第一隔板，所述第一隔板的內側開設有滑槽，所述滑槽的內部滑動連接有第二滑塊，所述第二滑塊的內圈連接有圓環，所述圓環內圈與濾筒外壁固定連接。

26、在上述技術方案中，本發明提供的技術效果和優點：

27、通過將二氧化氯消毒劑對衣物進行預消毒處理，然后通過電熱片將水加熱，并配合洗滌劑對衣物進行二次消毒，清洗過程中，通過伺服電機驅動第二齒輪旋轉，帶動第一齒輪旋轉，在第三皮帶、第二皮帶、第一皮帶、第四皮帶和第二圓盤的傳動作用下，帶動第二濾板上下移動，用于反復拍打水中的衣物，通過第二濾板與衣物的摩擦和拍打的慣性，幫助消毒劑、洗滌劑更好地滲透到衣物纖維中，并將污漬從衣物上分離出來，提高消毒殺菌的效果；

28、同時，第一齒輪旋轉帶動第二傘齒輪，進而帶動第一傘齒輪和第六軸桿旋轉，在第一異形齒輪、第二異形齒輪和凸軸的傳動作用下，帶動濾筒及內壁的凸板左右翻轉，通過凸板反復拍打水流，增加水流與衣物之間的摩擦，使消毒劑、洗滌劑與衣服上的污漬充分接觸，進一步提高消毒殺菌的效果。
