本技術涉及醫療設備，具體涉及一種氣管壓力檢測裝置。

背景技術：

1、氣管插管術是麻醉和急救工作中常用的重要搶救技術。長期使用氣管插管和機械通氣，常用于手術麻醉期間和重癥病發，對維持患者呼吸、搶救生命、降低病死率起到至關重要的作用。一般情況下，使用氣管導管時，套囊壓力大小是憑醫務人員經驗通過擠壓充氣套囊判斷。套囊壓力規定值是20～30cmhg，過低會出現漏氣情況，過高會對患者氣管壁造成損傷。

2、在中國實用新型專利201920858748.3中，公開了一種具有實時氣壓監測機構的氣管插管裝置，包括相互連接的插管機構及監測機構；所述監測機構包括殼體以及設置在所述殼體內的控制電路板，在所述控制電路板上集成控制電路；其中所述控制電路包括：控制芯片，所述控制芯片的型號為stm32f103c8t6，所述控制芯片的vdd引腳及vcc引腳外接電源，所述控制芯片的vss引腳接地；傳感組件，所述傳感組件的輸出端與所述控制芯片的pa4引腳電連接，所述傳感組件的輸入端與所述插管機構連接。此實用新型的氣管插管裝置通過采用電子化的傳感器采集數據，轉換數據，顯示數據，并提供報警功能。其雖然解決了壓力監測不能及時有效的問題，但是仍然存在如下的技術問題未能解決：

3、一：其雖然替代已有的指捏外指示球囊法，有效解決了氣管壓力不能實時監測的問題，但是仍然需要人工操作使用注射器充氣使得壓力穩定，增加了醫護人員的工作量；

4、二：人工操作注射器充氣無法很好的掌控充氣量，容易產生一次充氣過多然后再放氣的情況，導致較大的氣壓波動。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種氣管壓力檢測裝置，以克服上述現有技術中的不足。

2、本實用新型解決上述技術問題的技術方案如下：一種氣管壓力檢測裝置，包括外殼體、連接頭，以及設置于外殼體內的氣體管路、氣泵、氣壓檢測模塊以及出氣閥；連接頭設置于外殼體上，連接頭通過氣體管路分別連通氣泵、氣壓檢測模塊以及出氣閥；外殼體內還設置有控制器，氣壓檢測模塊、出氣閥以及氣泵均與控制器電連接。

3、本實用新型的有益效果是：將連接頭連入插管管路，通過氣壓檢測模塊對插管的管路內的氣壓進行實時檢測，當氣壓過高時，打開出氣閥進行泄壓，當氣壓過低時，打開氣泵進行充氣加壓，當氣管壓力達到預設值時氣泵立即停止充氣，通過氣壓檢測模塊、出氣閥和氣泵的設置，代替了傳統的注射器、氣囊調節氣壓的方式，更加的準確，避免了人工調節氣壓時的誤差，避免了較大的氣壓波動，同時也降低了醫護人員的工作量。

4、在上述技術方案的基礎上，本實用新型還可以做如下改進。

5、進一步，氣體管路包括第一管路、第二管路、第三管路和第四管路；第一管路的第一端與連接頭連接，第二管路的第一端與氣泵連接，第三管路的第一端與氣壓檢測模塊連接，第四管路的第一端與出氣閥連接，第一管路、第二管路、第三管路和第四管路的第二端相互連通。

6、進一步，第一管路、第二管路、第三管路和第四管路的第二端之間通過四通閥相互連通。

7、進一步，第二管路中部設置有單向止水閥。

8、進一步，連接頭為魯爾頭。

9、進一步，外殼體內設置有蓄電池和充電接口，充電接口與蓄電池電連接，蓄電池和控制器電連接。

10、進一步，外殼體上設置有調節旋鈕，調節旋鈕和控制器電連接。

11、進一步，出氣閥的出氣端連接有勻速泄氣閥。

12、進一步，外殼體上設置有快拆組件，快拆組件包括連接部和與連接部可拆卸連接的夾持部，連接部連接于外殼體上。

13、進一步，外殼體上設置有顯示屏，顯示屏與控制器電連接。

技術特征：

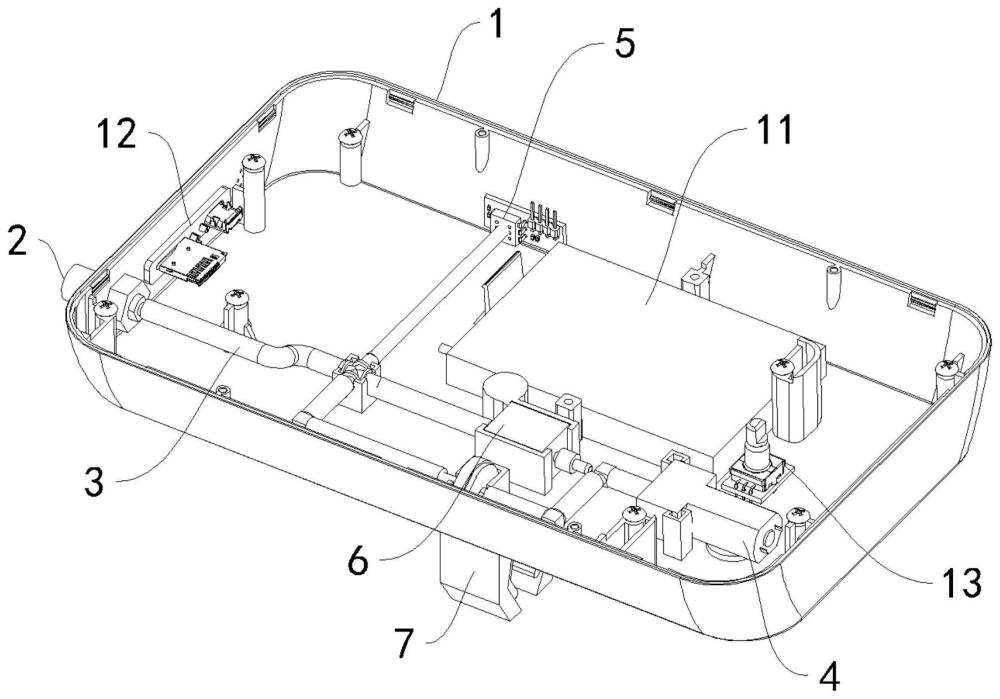

1.一種氣管壓力檢測裝置，其特征在于，包括外殼體(1)、連接頭(2)，以及設置于所述外殼體(1)內的氣體管路(3)、氣泵(4)、氣壓檢測模塊(5)以及出氣閥(6)；所述連接頭(2)設置于所述外殼體(1)上，所述連接頭(2)通過所述氣體管路(3)分別連通所述氣泵(4)、所述氣壓檢測模塊(5)以及所述出氣閥(6)；所述外殼體(1)內還設置有控制器(8)，所述氣壓檢測模塊(5)、所述出氣閥(6)以及所述氣泵(4)均與所述控制器(8)電連接。

2.根據權利要求1所述的一種氣管壓力檢測裝置，其特征在于，所述氣體管路(3)包括第一管路(31)、第二管路(32)、第三管路(33)和第四管路(34)；所述第一管路(31)的第一端與所述連接頭(2)連接，所述第二管路(32)的第一端與所述氣泵(4)連接，所述第三管路(33)的第一端與所述氣壓檢測模塊(5)連接，所述第四管路(34)的第一端與所述出氣閥(6)連接，所述第一管路(31)、所述第二管路(32)、所述第三管路(33)和所述第四管路(34)的第二端相互連通。

3.根據權利要求2所述的一種氣管壓力檢測裝置，其特征在于，所述第一管路(31)、所述第二管路(32)、所述第三管路(33)和所述第四管路(34)的第二端之間通過四通閥(35)相互連通。

4.根據權利要求2或3任一所述的一種氣管壓力檢測裝置，其特征在于，所述第二管路(32)中部設置有單向止水閥(36)。

5.根據權利要求1所述的一種氣管壓力檢測裝置，其特征在于，所述連接頭(2)為魯爾頭。

6.根據權利要求1所述的一種氣管壓力檢測裝置，其特征在于，所述外殼體(1)內設置有蓄電池(11)和充電接口(12)，所述充電接口(12)與所述蓄電池(11)電連接，所述蓄電池(11)和所述控制器(8)電連接。

7.根據權利要求1所述的一種氣管壓力檢測裝置，其特征在于，所述外殼體(1)上設置有調節旋鈕(13)，所述調節旋鈕(13)和所述控制器(8)電連接。

8.根據權利要求1所述的一種氣管壓力檢測裝置，其特征在于，所述出氣閥(6)的出氣端連接有勻速泄氣閥(37)。

9.根據權利要求1所述的一種氣管壓力檢測裝置，其特征在于，所述外殼體(1)上設置有快拆組件(7)，所述快拆組件(7)包括連接部(71)和與所述連接部(71)可拆卸連接的夾持部(72)，所述連接部(71)連接于所述外殼體(1)上。

10.根據權利要求1至9任一所述的一種氣管壓力檢測裝置，其特征在于，所述外殼體(1)上設置有顯示屏(9)，所述顯示屏(9)與所述控制器(8)電連接。

技術總結
本技術涉及一種氣管壓力檢測裝置，包括外殼體、連接頭，以及設置于外殼體內的氣體管路、氣泵、氣壓檢測模塊以及出氣閥；連接頭設置于外殼體上，連接頭通過氣體管路分別連通氣泵、氣壓檢測模塊以及出氣閥；將連接頭連入插管管路，通過氣壓檢測模塊對插管的管路內的氣壓進行實時檢測，當氣壓過高時，打開出氣閥進行泄壓，當氣壓過低時，打開氣泵進行充氣加壓，當氣管壓力達到預設值時氣泵立即停止充氣，通過氣壓檢測模塊、出氣閥和氣泵的設置，代替了傳統的注射器、氣囊調節氣壓的方式，更加的準確，避免了人工調節氣壓時的誤差，避免了較大的氣壓波動，同時也降低了醫護人員的工作量。
