本發明屬于理療器械，具體涉及了一種上下同時艾灸的艾灸床。

背景技術：

1、艾灸的作用主要有溫經散寒、行氣通絡、扶陽固脫、防病保健等。通過艾灸的方式能夠促進人體氣血運行，溫通經脈，活血化瘀通痹止痛，可用于治療寒凝血滯、經絡痹阻所引起的各種病癥，如風寒溫痹、痛經、經閉、寒疝腹痛等證。同時，艾灸能夠促進經絡疏通，調和氣血，平衡機能，起到防病保健的作用。

2、現有的用于艾灸治療的艾灸床，在使用時，都是大面積艾灸，不能針對性的穴位施灸，也不能靈活的對不同身體部位，用不同速度與動作進行施灸，不能對病人身體的上下方進行依照經絡運行方向進行全面的艾灸操作，同時也不能根據不同病人對溫度的承受能力不同，而進行適當的艾灸溫度的調整。及

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種上下同時艾灸的艾灸床。

2、為達到以上目的，本發明提供了一種上下同時艾灸的艾灸床，包括床架以及床板，所述床板上下方設置有能夠同步艾灸的上艾灸燃燒倉和下艾灸燃燒倉，所述上艾灸燃燒倉和下艾灸燃燒倉之間通過升降連架件連接，且所述床架內側設置有驅使上艾灸燃燒倉和下艾灸燃燒倉前后位移的往復驅動件，在所述床架底部設置有艾灸凈化系統。

3、在上述技術方案中，進一步，所述升降連架件由升降推桿以及包裹在其外側的外殼組成,帶動上艾灸燃燒倉上下位移，從而調節艾灸時的溫度。

4、在上述技術方案中，進一步，所述升降連架件為絲桿滑臺組件驅動升降,帶動上艾灸燃燒倉上下位移，從而調節艾灸時的溫度。

5、在上述技術方案中，進一步，所述往復驅動件包括設置在床架內側滑臺支撐架頂部一端的驅動電機，所述驅動電機輸出軸安裝有驅動帶輪，所述滑臺支撐架頂部另一端通過安裝件轉動安裝有從動帶輪，所述驅動帶輪與從動帶輪之間通過同步帶連接，且所述下艾灸燃燒倉坐落安裝在同步帶滑臺的頂部。

6、在上述技術方案中，進一步，所述同步帶設置有兩條，分別位于滑臺支撐架頂部兩側，且所述驅動電機為雙軸電機。

7、在上述技術方案中，進一步，所述往復驅動件為電機動絲桿滑臺組件驅動位移。

8、在上述技術方案中，進一步，所述艾灸凈化系統包括安裝在床架底部的艾灸凈化機構，所述上艾灸燃燒倉和下艾灸燃燒倉通過輸煙軟管與艾灸凈化機構連通，對艾灸煙霧進行凈化處理。

9、在上述技術方案中，進一步，所述上艾灸燃燒倉和下艾灸燃燒倉的倉內均設置有點火棒以及排煙口，便于對艾灸條進行點火艾灸。

10、與現有技術相比，本發明具有以下有益效果：

11、本實用新型通過設置升降連架件，從而驅使上艾灸燃燒倉進行升降移動，從而調節艾灸時的溫度；

12、同時經過設置往復驅動件，從而可以帶動下艾灸燃燒倉以及上艾灸燃燒倉進行前后位移，以此確保了艾灸操作的針對性及各種循環動作。

技術特征：

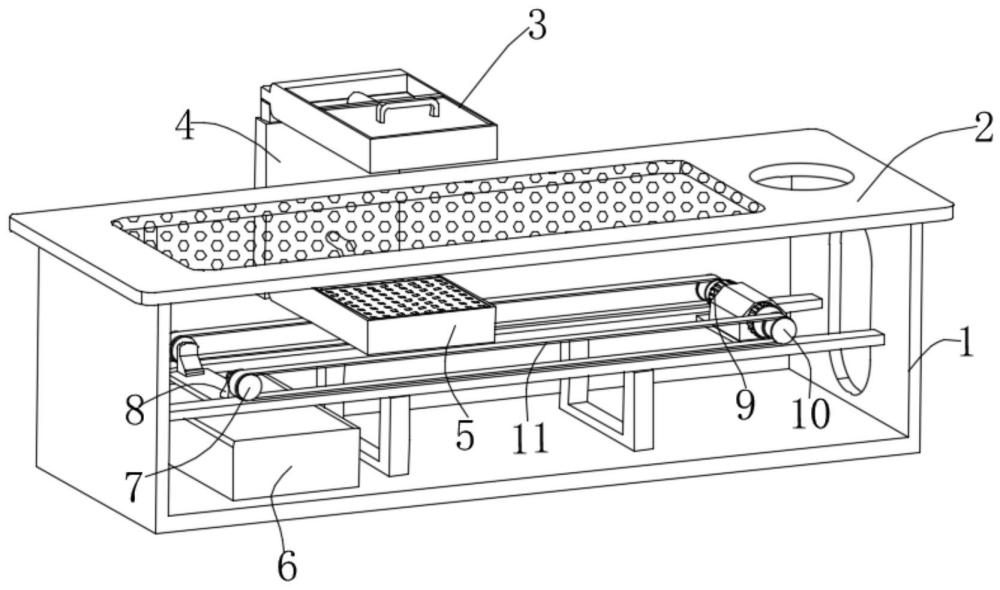

1.一種上下同時艾灸的艾灸床，包括床架(1)以及床板(2)，其特征在于，所述床板(2)上下方設置有能夠同步艾灸的上艾灸燃燒倉(3)和下艾灸燃燒倉(5)，所述上艾灸燃燒倉(3)和下艾灸燃燒倉(5)之間通過升降連架件(4)連接，且所述床架(1)內側設置有驅使上艾灸燃燒倉(3)和下艾灸燃燒倉(5)前后位移的往復驅動件，在所述床架(1)底部設置有艾灸凈化系統。

2.根據權利要求1所述的一種上下同時艾灸的艾灸床，其特征在于，所述升降連架件(4)由升降推桿以及包裹在其外側的外殼組成,帶動上艾灸燃燒倉(3)上下位移，從而調節艾灸時的溫度。

3.根據權利要求1所述的一種上下同時艾灸的艾灸床，其特征在于，所述升降連架件(4)為絲桿滑臺組件驅動升降,帶動上艾灸燃燒倉(3)上下位移，從而調節艾灸時的溫度。

4.根據權利要求1所述的一種上下同時艾灸的艾灸床，其特征在于，所述往復驅動件包括設置在床架(1)內側滑臺支撐架頂部一端的驅動電機(9)，所述驅動電機(9)輸出軸安裝有驅動帶輪(10)，所述滑臺支撐架頂部另一端通過安裝件(8)轉動安裝有從動帶輪(7)，所述驅動帶輪(10)與從動帶輪(7)之間通過同步帶(11)連接，且所述下艾灸燃燒倉(5)坐落安裝在同步帶滑臺的(11)頂部。

5.根據權利要求4所述的一種上下同時艾灸的艾灸床，其特征在于，所述同步帶(11)設置有兩條，分別位于滑臺支撐架頂部兩側，且所述驅動電機(9)為雙軸電機。

6.根據權利要求1所述的一種上下同時艾灸的艾灸床，其特征在于，所述往復驅動件為電機帶動絲桿滑臺組件驅動位移。

7.根據權利要求1所述的一種上下同時艾灸的艾灸床，其特征在于，所述艾灸凈化系統包括安裝在床架(1)底部的艾灸凈化機構(6)，所述上艾灸燃燒倉(3)和下艾灸燃燒倉(5)通過輸煙軟管(12)與艾灸凈化機構(6)連通，對艾灸煙霧進行凈化處理。

8.根據權利要求1所述的一種上下同時艾灸的艾灸床，其特征在于，所述上艾灸燃燒倉(3)和下艾灸燃燒倉(5)的倉內均設置有點火棒以及排煙口，便于對艾灸條進行點火艾灸。

技術總結
本發明屬于理療器械技術領域，具體公開了一種上下同時艾灸的艾灸床，包括床架以及床板，所述床板上下方設置有能夠同步艾灸的上艾灸燃燒倉和下艾灸燃燒倉，所述上艾灸燃燒倉和下艾灸燃燒倉之間通過升降連架件連接，且所述床架內側設置有驅使上艾灸燃燒倉和下艾灸燃燒倉前后位移的往復驅動件，在所述床架底部設置有艾灸凈化系統。本技術可以根據病人不同的受熱能力來調整艾灸距離，以此達到快速調節艾灸燃燒溫度，同時本裝置具備前后往復移動效果，從而確保了艾灸操作的全面性。

技術研發人員：祁顯雙
受保護的技術使用者：祁顯雙
技術研發日：20240416
技術公布日：2025/4/24
