本技術屬于磨腳器，特別涉及一種磨腳器的磨頭組件。

背景技術：

1、磨腳器通常用于去除腳上的死皮或者老繭，恢復腳部的光滑整潔，具有腳部美容效果，數顯磨腳器較小的體積，便于攜帶，方便外出旅游使用等，磨腳器的磨頭在磨角質死皮或老繭時，磨頭容易磨損，用久后效果欠佳，需要更換，并且磨頭單元在組裝時需要花費一定時間。

2、經檢索，中國實用新型專利（授權公告號：cn219782700u）提供了一種磨腳器磨頭，包括磨筒、端蓋和彈簧軸；所述磨筒內部為中空結構，內部兩端分別設有對應于端蓋的端蓋槽，內部中部設有用于圍住彈簧軸的若干擋塊；所述磨筒內部還設有兩道延伸至端蓋槽的突條，所述突條上間隔設置有若干突出塊；所述端蓋的外緣上設有兩道與突條匹配的內凹槽，所述端蓋上設有用于穿過彈簧軸的方孔；所述彈簧軸包括兩端的方軸和中部呈蛇形彎曲的彈簧體；所述方軸穿過方孔延伸至端蓋外部。

3、現有技術中的磨頭由兩個端蓋、一個磨筒和一個彈簧軸安裝而成，而現有技術中在安裝磨頭時需要先將彈簧軸一端插入到一個端蓋的方孔中，然后將彈簧軸另一端穿入磨筒內，彈簧軸穿過擋塊、突條、突出塊圍成的空隙，再利用端蓋上的內凹槽卡入突條，將端蓋壓緊后，再把另外一個端蓋也裝上，壓緊端蓋，從而完成磨頭的組裝。

4、因此從現有技術中可以看出，這樣的安裝方式需要將兩端的端蓋都安裝至磨筒的兩端，安裝步驟較多，安裝的效率較低，因此亟待改進該缺點。

技術實現思路

1、本實用新型的目的是針對以上問題，本實用新型提供了一種磨腳器的磨頭組件，具有組裝時組裝效率更高的優點。

2、為實現上述目的，本實用新型提供如下技術方案：包括，

3、彈性件，所述彈性件包括呈w形的彈性件本體及位于所述彈性件本體兩端的限位柱；

4、磨頭單元，所述磨頭單元包括用于定位安裝彈性件的磨頭定位筒，所述磨頭定位筒一端一體成型有磨頭定位件，所述磨頭定位筒另一端配合連接有端蓋，所述磨頭定位件和所述端蓋上均具有與所述限位柱配合的限位孔，所述磨頭定位筒外周設有磨頭筒。

5、可優選的，所述磨頭筒可拆卸安裝于所述磨頭定位筒外周，所述磨頭筒具有貫通的通腔，所述通腔內壁上設有限位條，所述磨頭定位筒上設有與所述限位條配合的限位槽。

6、可優選的，所述端蓋上設有卡鉤，所述磨頭定位筒上設有與所述卡鉤扣接配合的卡塊。

7、可優選的，所述限位柱與所述彈性件本體之間均設有定位塊，所述磨頭定位筒內具有用于限位安裝所述彈性件的安裝腔，所述安裝腔內具有用于與所述定位塊配合安裝的凸起部。

8、可優選的，所述限位柱與所述限位孔的截面形狀均為多邊形。

9、可優選的，所述磨頭定位筒呈扁筒形。

10、與現有技術相比，本實用新型的有益效果如下：

11、本實用新型提供的一種磨腳器的磨頭組件，由于磨頭定位件與磨頭定位筒一體成型，因此減少了一個組裝步驟，從而提高了安裝效率，由于磨頭筒通過可拆卸連接安裝在磨頭定位筒外周，當磨頭單元磨腳效果變差時，只需更換磨頭筒即可，從而降低了使用成本。

12、附圖說明

13、圖1為本實用新型一種磨腳器的立體結構示意圖；

14、圖2為本實用新型一種磨腳器的磨頭組件的立體結構示意圖；

15、圖3為本實用新型一種磨腳器的磨頭組件的剖面結構示意圖；

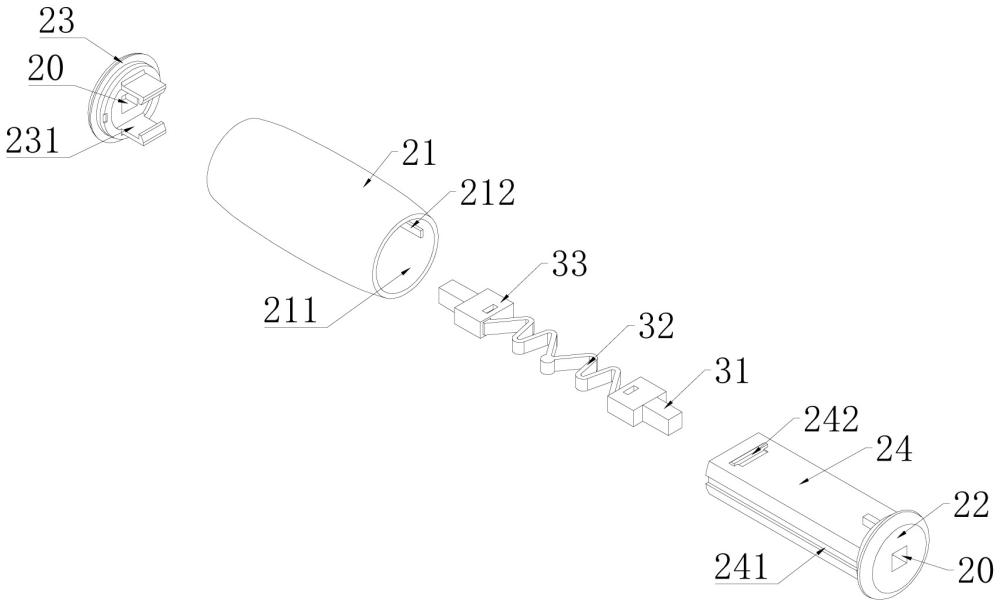

16、圖4為本實用新型一種磨腳器的磨頭組件的爆炸立體結構示意圖；

17、圖5為本實用新型磨頭定位筒的側視結構示意圖。

技術特征：

1.一種磨腳器的磨頭組件，其特征在于，包括：

2.根據權利要求1所述的一種磨腳器的磨頭組件，其特征在于：所述磨頭（21）可拆卸安裝于所述磨頭定位筒（24）外周，所述磨頭（21）具有貫通的通腔（211），所述通腔（211）內壁上設有限位條（212），所述磨頭定位筒（24）上設有與所述限位條（212）配合的限位槽（241）。

3.根據權利要求1所述的一種磨腳器的磨頭組件，其特征在于：所述端蓋（23）上設有卡鉤（231），所述磨頭定位筒（24）上設有與所述卡鉤（231）扣接配合的卡塊（242）。

4.根據權利要求1所述的一種磨腳器的磨頭組件，其特征在于：所述限位柱（31）與所述彈性件本體（32）之間設有定位塊（33），所述磨頭定位筒（24）內具有用于限位安裝所述彈性件（3）的安裝腔（221），所述安裝腔（221）內具有用于與所述定位塊（33）配合安裝的凸起部（222）。

5.根據權利要求1所述的一種磨腳器的磨頭組件，其特征在于：所述限位柱（31）與所述限位孔（20）的截面形狀均為多邊形。

6.根據權利要求1所述的一種磨腳器的磨頭組件，其特征在于：所述磨頭定位筒（24）呈扁筒形。

技術總結
本技術屬于磨腳器技術領域，且公開了一種磨腳器的磨頭組件，包括，彈性件，所述彈性件包括呈W形的彈性件本體及位于所述彈性件本體兩端的限位柱；磨頭單元，磨頭單元包括用于定位安裝彈性件的磨頭定位筒，所述磨頭定位筒一端一體成型有磨頭定位件，所述磨頭定位筒另一端配合連接有端蓋，所述磨頭定位件和所述端蓋上均具有與所述限位柱配合的限位孔，所述磨頭定位筒外周設有磨頭筒，本技術的有益效果如下：由于磨頭定位件與磨頭定位筒一體成型，因此減少了一個組裝步驟，從而提高了安裝效率，由于磨頭筒通過可拆卸連接安裝在磨頭定位筒外周，當磨頭單元磨腳效果變差時，只需更換磨頭筒即可，從而降低了使用成本。

技術研發人員：康永
受保護的技術使用者：寧波永東電器有限公司
技術研發日：20240429
技術公布日：2025/4/24
