本技術涉及靜脈探測儀，尤其涉及一種靜脈探測儀。

背景技術：

1、靜脈是指起自毛細血管，從全身各器官組織運送血液返回心臟的血管體，靜脈的管壁較薄，官腔大，彈性較小，內壓較低，血流慢。目前針對幼兒、老人、肥胖、多次化療等患者，因為其血管彈性差、血管坍塌嚴重、血容量減少或血管較為細小，導致在為這類患者進行靜脈注射、穿刺或抽取血液時，對靜脈血管的辨識難度較大，極容易發生由于醫生護士人員靜脈扎針經驗判斷不準確，造成多次扎針注射、加重病人精神上的恐懼以及肉體痛苦的類似事件，尤其是增加嬰幼兒和老人的緊張和痛苦，甚至引發醫患糾紛，造成其他不良事件的發生。因此，如何提供一種能夠協助醫護人員快速精準找到可以注射的靜脈位置的靜脈探測儀是本領域技術人員亟需解決的問題。

技術實現思路

1、本實用新型的目的是提供一種靜脈探測儀，旨在解決上述技術問題，本實用新型靜脈探測儀可以對靜脈進行照射探測，方便醫護人員對靜脈進行觀察，協助醫護人員快速精準找到可以注射的靜脈位置，提高醫護人員工作效率和減少患者的不適感。

2、為了達到上述目的，本實用新型通過以下技術方案來實現：

3、一種靜脈探測儀，包括有外殼，所述外殼內安裝有pcb板、照射組件和電池，所述電池位于pcb板和照射組件之間，所述照射組件包括有散熱器、燈板、觸控感應件、保護殼和燈鏡，所述散熱器的下端與外殼內側連接，所述散熱器上端與燈板連接，所述燈板上設有發光燈珠，所述燈鏡下端與燈板上端連接，所述燈鏡的外部套接有保護殼，所述燈鏡的上端部與觸控感應件連接，所述電池、燈板和觸控感應件均與pcb板電性連接，當手掌或者腳掌面需要查找靜脈的位置接觸到燈鏡上端時，觸控感應件感應使得發光燈珠進行發光照射工作，當手掌或者腳掌面離開到燈鏡上端時，發光燈珠也相應的停止發光照射工作。

4、優選的，還包括有亮度調節旋鈕，所述亮度調節旋鈕電性安裝在pcb板上，所述亮度調節旋鈕可以調節發光燈珠的發光強度。

5、優選的，還包括有充電接口、電源開關按鈕、充電顯示燈和若干個亮度顯示燈，所述充電接口、電源開關按鈕、充電顯示燈和若干個亮度顯示燈均電性安裝在pcb板上。所述電源開關按鈕的設置可以避免在不工作時發生誤觸等安全隱患問題。所述pcb板上還設有單片機。

6、優選的，所述外殼包括上蓋和底蓋，所述底蓋上設有底部散熱區，所述散熱器位于底部散熱區上方，所述上蓋的一側壁設有側部散熱區。

7、優選的，所述上蓋上設有燈罩孔、充電顯示燈孔、若干個亮度顯示燈孔、亮度調節旋鈕孔和電源開關按鈕孔，所述燈罩的上端部位與燈罩孔內，所述充電顯示燈穿過充電顯示燈孔往外延伸，所述亮度顯示燈的上端部穿過亮度顯示燈孔往外延伸，所述亮度調節旋鈕的上端部穿過亮度調節旋鈕孔往外延伸，所述電源開關按鈕的上端部穿過電源開關按鈕孔往外延伸。

8、優選的，所述發光燈珠可以為紅光燈、黃光燈或白光燈中的一種。

9、優選的，所述發光燈珠的紅光波長為500-900nm。

10、本實用新型靜脈探測儀，具有如下的有益效果：

11、1、提高醫護人員的工作效率，本實用新型靜脈探測儀通過光線穿透和散射原理，燈光在肉體穿透和散射減弱，血管的血液有血管壁血液濃度高，會明顯的顯示出來靜脈血管位置和長度，正是基于上述原理，本實用新型實現了可顯示皮下不易看清的靜脈血管的位置，可以提高靜脈血管定位精確程度和靜脈穿刺成功率，減少患者痛苦和醫患矛盾，同時提高醫護人員的工作效率，實用性強；

12、2、安全性高，本實用新型靜脈探測儀，使用時，按下電源開關按鈕來接通電源，此時發光板上的發光燈珠并不會發光照射；當手掌或者腳掌面需要查找靜脈的位置接觸到燈鏡上端時，觸控感應件檢測感應到觸控動作后，會向pcb板發送信號，pcb板根據信號進行相應操作，使得發光燈珠進行發光照射工作，燈光穿透后在手背或者腳背面顯示靜脈血管；當手掌或者腳掌面離開到燈鏡上端時，發光燈珠也相應的停止發光照射工作，可以避免發光燈珠發出的燈光照射并刺激眼睛，安全性好，提高使用體驗感；

13、3、可以調節發光燈珠的發光強度，本實用新型靜脈探測儀，由于每次需要觀察的的位置厚度不一樣，厚的位置燈光需要強些才能看到，薄的位置需要光線弱些才能觀察，本實新型通過設置亮度調節旋鈕來實時調節發光燈珠的發光強度，以此對光波進行調諧，滿足測量不同人群和不同位置需求，提高使用體驗感，實用性強；

14、4、使用靈活方便，本實用新型靜脈探測儀，通過設置電池，可以方便工作場景，提高便利性，也可以帶線充電使用，體積小巧，而且適用于鄉鎮衛生所、社區醫院等醫療機構，還可應用于野外救生、戰場救急、事故現場救助等場合，使用靈活方便。

技術特征：

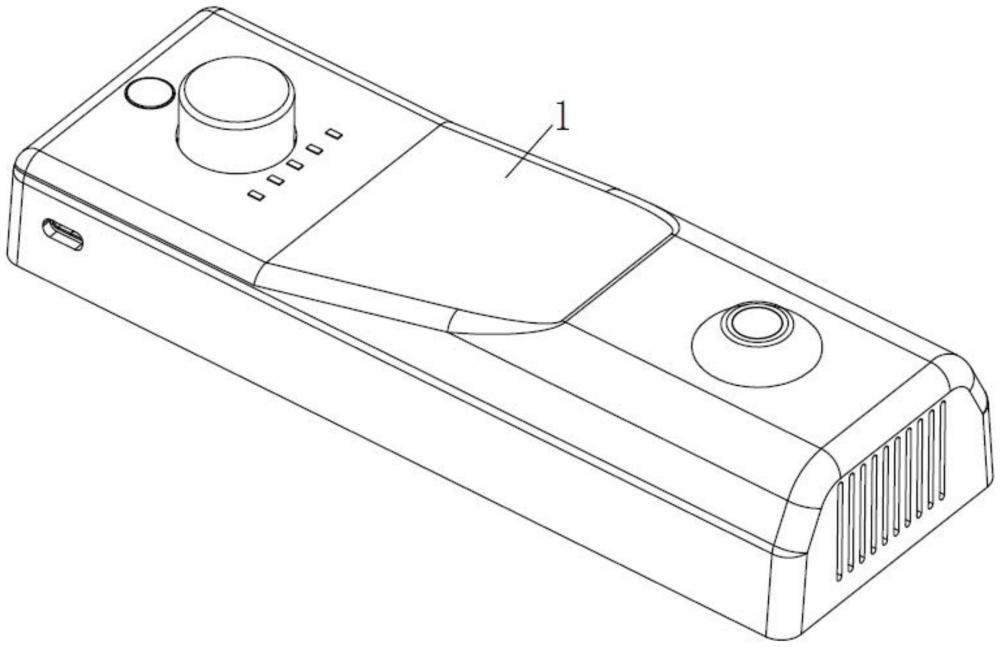

1.一種靜脈探測儀，其特征在于：包括有外殼(1)，所述外殼(1)內安裝有pcb板(2)、照射組件和電池(3)，所述電池(3)位于pcb板(2)和照射組件之間，所述照射組件包括有散熱器(4)、燈板(5)、觸控感應件(6)、保護殼(7)和燈鏡(8)，所述散熱器(4)的下端與外殼(1)內側連接，所述散熱器(4)上端與燈板(5)連接，所述燈板(5)上設有發光燈珠(9)，所述燈鏡(8)下端與燈板(5)上端連接，所述燈鏡(8)的外部套接有保護殼(7)，所述燈鏡(8)的上端部與觸控感應件(6)連接，所述電池(3)、燈板(5)和觸控感應件(6)均與pcb板(2)電性連接，當手掌或者腳掌面需要查找靜脈的位置接觸到燈鏡(8)上端時，觸控感應件(6)感應使得發光燈珠(9)進行發光照射工作，當手掌或者腳掌面離開到燈鏡(8)上端時，發光燈珠(9)也相應的停止發光照射工作。

2.根據權利要求1所述的靜脈探測儀，其特征在于：還包括有亮度調節旋鈕(10)，所述亮度調節旋鈕(10)電性安裝在pcb板(2)上，所述亮度調節旋鈕(10)可以調節發光燈珠(9)的發光強度。

3.根據權利要求2所述的靜脈探測儀，其特征在于：還包括有充電接口(11)、電源開關按鈕(12)、充電顯示燈(13)和若干個亮度顯示燈(14)，所述充電接口(11)、電源開關按鈕(12)、充電顯示燈(13)和若干個亮度顯示燈(14)均電性安裝在pcb板(2)上。

4.根據權利要求3所述的靜脈探測儀，其特征在于：所述外殼(1)包括上蓋(15)和底蓋(16)，所述底蓋(16)上設有底部散熱區(17)，所述散熱器(4)位于底部散熱區(17)上方，所述上蓋(15)的一側壁設有側部散熱區(18)。

5.根據權利要求4所述的靜脈探測儀，其特征在于：所述上蓋(15)上設有燈罩孔(19)、充電顯示燈孔、若干個亮度顯示燈孔、亮度調節旋鈕孔(20)和電源開關按鈕孔(21)，所述燈罩的上端部位與燈罩孔(19)內，所述充電顯示燈(13)穿過充電顯示燈孔往外延伸，所述亮度顯示燈(14)的上端部穿過亮度顯示燈孔往外延伸，所述亮度調節旋鈕(10)的上端部穿過亮度調節旋鈕孔(20)往外延伸，所述電源開關按鈕(12)的上端部穿過電源開關按鈕孔(21)往外延伸。

6.根據權利要求1所述的靜脈探測儀，其特征在于：所述發光燈珠(9)可以為紅光燈、黃光燈或白光燈中的一種。

7.根據權利要求1所述的靜脈探測儀，其特征在于：所述發光燈珠(9)的紅光波長為500-900nm。

技術總結
本技術公開了一種靜脈探測儀，涉及靜脈探測儀技術領域，包括有外殼，所述外殼內安裝有PCB板、照射組件和電池，所述電池位于PCB板和照射組件之間，所述照射組件包括有散熱器、燈板、觸控感應件、保護殼和燈鏡，所述電池、燈板和觸控感應件均與PCB板電性連接，當手掌或者腳掌面需要查找靜脈的位置接觸到燈鏡上端時，觸控感應件感應使得發光燈珠進行發光照射工作，當手掌或者腳掌面離開到燈鏡上端時，發光燈珠也相應的停止發光照射工作。本技術可以對靜脈進行照射探測，協助醫護人員快速精準找到可以注射的靜脈位置，提高醫護人員工作效率和減少患者的不適感。

技術研發人員：文明友,陳立興,陳冬秀
受保護的技術使用者：惠州特塔生物醫療科技有限公司
技術研發日：20240705
技術公布日：2025/4/24
