本技術涉及的是肩外展固定支具的設計與應用領域，更具體地說是一種可靈活調整使用的肩外展固定支具。

背景技術：

1、肩外展固定支具是一種限制肩關節活動的醫用支具，對于肩關節復位、修復或者重建手術的病患，他們在術后的康復治療過程中，都需要肩關節置于外展體位，更有利于康復治療。

2、現有的肩外展固定支具如中國專利：一種限制肩關節的活動的肩外展枕，授權公告號為：cn205626226u，該專利文件公開了現有肩外展固定支具的具體結構和使用方法，從上述公開的專利內容可知，現有的肩外展固定支具通過設置手臂空置區、綁帶、肩帶等結構，可以將手臂進行固定，使肩關節處于體外展體，促進患肢的愈合與康復。

3、但是，現有的肩外展固定支具在使用時仍然存在以下缺點和不足：

4、不足一：固定支具的體位是固定不變的，外展角度是固定的，使用者無法通過調整支具的固定角度，以滿足不同患者的佩戴使用需要。

5、不足二：固定支具在使用時，由于受力點為身體對應的脖頸部和腰部，長期使用時，兩處部位很容易出現損傷，增加患者的不適感。

技術實現思路

1、本實用新型公開的是一種可靈活調整使用的肩外展固定支具，其主要目的在于克服現有技術存在的上述不足和缺點。

2、本實用新型通過設置側腰板、承放板以及調整支板等部件，可以靈活地調整承放板的角度，從而實現手臂及關節的放置角度調整，以適用于不同患者的佩戴使用需求，更有利于肩關節的康復治療，同時通過設置墊設套面，可以有效地減少脖頸和腰部受到的束縛，減少兩部受到損傷的風險，提高佩戴使用的舒適性。

3、本實用新型采用的技術方案如下：

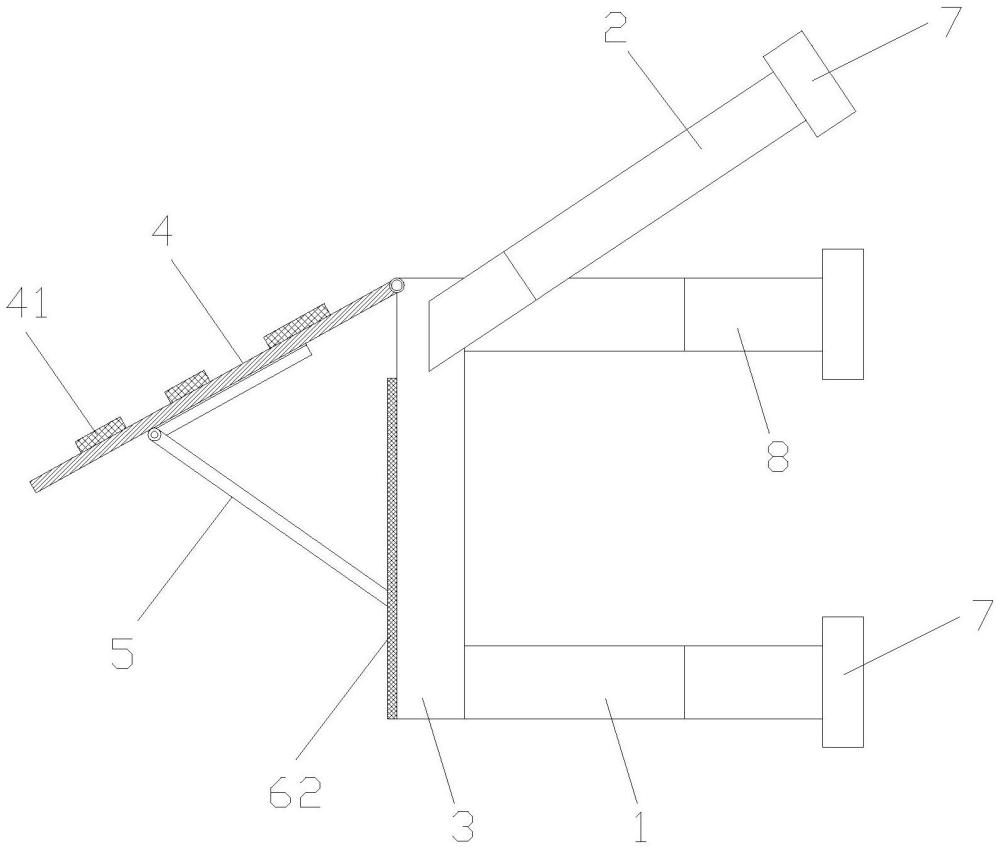

4、一種可靈活調整使用的肩外展固定支具，包括腰帶體、胸帶體、肩帶體、側腰板、承放板以及調整支板，所述側腰板的下部固定連接在所述腰帶體上，所述側腰板的上部固定連接在所述胸帶體上，該側腰板可貼圍在使用者的肋腰部，所述肩帶體與所述側腰板的上部相活動連接，該肩帶體斜披固定在使用者的肩膀部；所述承放板的連接端與所述側腰板的上端相轉動連接，所述調整支板包括固定支板和活動支板，所述固定支板連接在所述承放板的底面，所述固定支板與所述活動支板可轉動地連接，所述活動支板的下端面上裝設有魔術貼勾面，所述側腰板的表面設置有與所述魔術貼勾面相匹配的魔術貼毛面，所述活動支板的下端面通過所述魔術貼勾面及魔術貼毛面活動貼合連接于所述側腰板上。

5、更進一步，所述活動支板的上端連接有轉動軸，所述活動支板通過所述轉動軸與所述固定支板相轉動連接。

6、更進一步，所述固定支板的表面設置有所述魔術貼勾面，所述承放板的底面設置有所述魔術貼毛面，所述固定支板通過所述魔術貼勾面與魔術貼毛面，配合貼合連接在所述承放板的底面。

7、更進一步，所述承放板上還裝設有手臂固定帶。

8、更進一步，所述腰帶體與肩帶體上分別設置有墊設套面。

9、通過上述對本實用新型的描述與說明可知，和現有技術相比，本實用新型的優點在于：

10、優點一：本實用新型通過設置側腰板、承放板以及調整支板等部件，可以靈活地調整承放板的角度，從而實現手臂及關節的放置角度調整，以適用于不同患者的佩戴使用需求，更有利于肩關節的康復治療，結構簡單實用，操作也方便快捷。

11、優點二：本實用新型通過設置墊設套面，可以有效地減少脖頸和腰部受到的束縛，防止兩部受到損傷，提高佩戴使用的舒適性。

技術特征：

1.一種可靈活調整使用的肩外展固定支具，其特征在于：包括腰帶體、胸帶體、肩帶體、側腰板、承放板以及調整支板，所述側腰板的下部固定連接在所述腰帶體上，所述側腰板的上部固定連接在所述胸帶體上，該側腰板可貼圍在使用者的肋腰部，所述肩帶體與所述側腰板的上部相活動連接，該肩帶體斜披固定在使用者的肩膀部；所述承放板的連接端與所述側腰板的上端相轉動連接，所述調整支板包括固定支板和活動支板，所述固定支板連接在所述承放板的底面，所述固定支板與所述活動支板可轉動地連接，所述活動支板的下端面上裝設有魔術貼勾面，所述側腰板的表面設置有與所述魔術貼勾面相匹配的魔術貼毛面，所述活動支板的下端面通過所述魔術貼勾面及魔術貼毛面活動貼合連接于所述側腰板上。

2.根據權利要求1所述的一種可靈活調整使用的肩外展固定支具，其特征在于：所述活動支板的上端連接有轉動軸，所述活動支板通過所述轉動軸與所述固定支板相轉動連接。

3.根據權利要求1所述的一種可靈活調整使用的肩外展固定支具，其特征在于：所述固定支板的表面設置有所述魔術貼勾面，所述承放板的底面設置有所述魔術貼毛面，所述固定支板通過所述魔術貼勾面與魔術貼毛面，配合貼合連接在所述承放板的底面。

4.根據權利要求1所述的一種可靈活調整使用的肩外展固定支具，其特征在于：所述承放板上還裝設有手臂固定帶。

5.根據權利要求1所述的一種可靈活調整使用的肩外展固定支具，其特征在于：所述腰帶體與肩帶體上分別設置有墊設套面。

技術總結
本技術公開的是一種可靈活調整使用的肩外展固定支具，包括腰帶體、胸帶體、肩帶體、側腰板、承放板以及調整支板，側腰板的下部固定連接在腰帶體上，側腰板的上部固定連接在胸帶體上，側腰板可貼圍在使用者的肋腰部，肩帶體與側腰板的上部相活動連接，肩帶體斜披固定在使用者的肩膀部；承放板的連接端與側腰板的上端相轉動連接。本技術可以靈活地調整承放板的角度，從而實現手臂及關節的放置角度調整，以適用于不同患者的佩戴使用需求，更有利于肩關節的康復治療，同時通過設置墊設套面，可以有效地減少脖頸和腰部受到的束縛，減少兩部受到損傷的風險，提高佩戴使用的舒適性。

技術研發人員：張驕瑩,顏小潤,蔡蓮珠,黃曉玲
受保護的技術使用者：中國人民解放軍聯勤保障部隊第九一〇醫院
技術研發日：20240705
技術公布日：2025/4/24
