本發明涉及醫學影像，特別是涉及一種乳腺磁共振快速掃描成像方法、裝置及電子設備。

背景技術：

1、在乳腺疾病的臨床診斷中，磁共振成像技術以其高軟組織分辨率、無輻射暴露以及多參數成像的能力，成為評估乳腺結構異常和乳腺癌診斷的關鍵工具。然而，傳統的乳腺mri掃描過程耗時較長，尤其是核心序列如高b值彌散加權成像和乳腺動態增強掃描顯著增加了整體檢查時間。這一現狀不僅可能導致患者的不適感增加，還可能影響臨床工作流程的效率，特別是在高患者負荷的醫療環境中。

2、動態增強掃描通過連續采集注射造影劑后的乳腺圖像，評估乳腺組織的血管化和血流動力學特征，是鑒別乳腺良惡性病變的重要手段。然而，這一過程通常需要持續8分鐘以上，以捕獲足夠的時相信息用于后續分析。高b值彌散加權成像通過測量水分子的彌散運動來評估組織微觀結構的變化，對乳腺癌的檢測具有較高的敏感性。為了獲得高質量的dwi圖像，通常需要至少3分鐘的掃描時間，以充分抑制運動偽影并優化圖像對比度。結合dce和dwi等核心序列，加上必要的定位、校準和平掃序列，整個乳腺mri檢查的總時間可能長達18-25分鐘。這不僅延長了患者的檢查體驗，還可能因長時間的保持靜止而導致圖像質量下降或患者不適。

3、因此，提出一種乳腺磁共振快速掃描成像方法、裝置及電子設備。

技術實現思路

1、本說明書提供一種乳腺磁共振快速掃描成像方法、裝置及電子設備，實現了高效快速的乳腺成像，顯著縮短了檢查時間，同時保持了高質量的圖像分辨率。

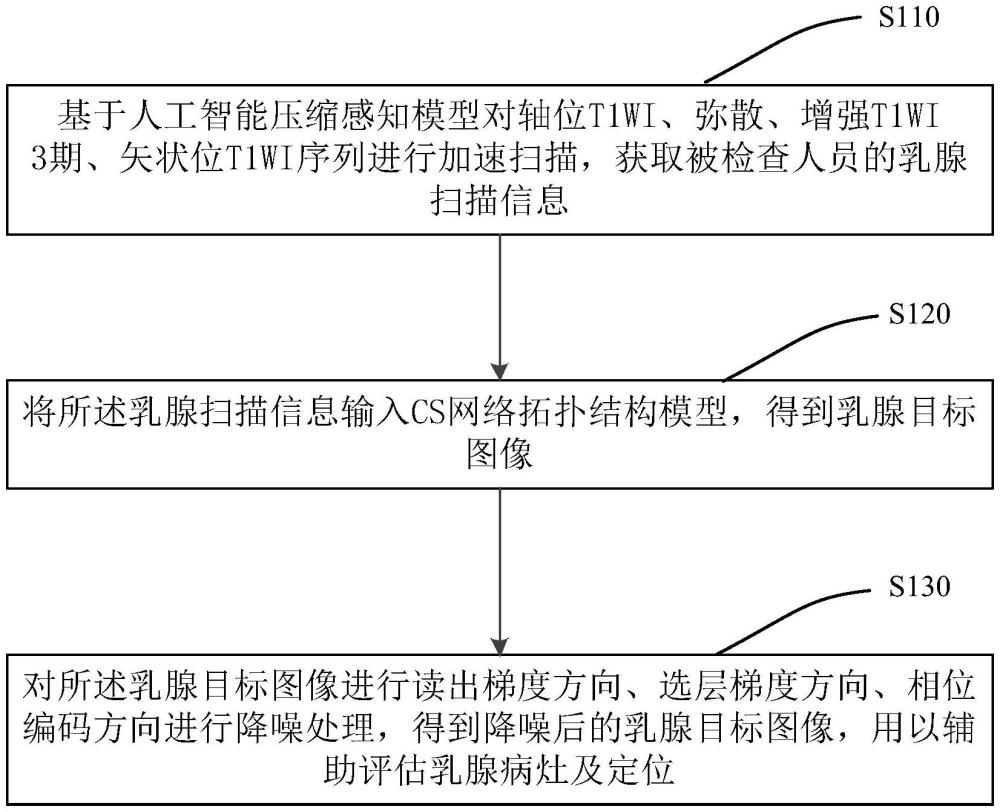

2、本說明書提供一種乳腺磁共振快速掃描成像方法，包括：

3、基于人工智能壓縮感知模型對軸位t1wi、彌散、增強t1wi?3期、矢狀位t1wi序列進行加速掃描，獲取被檢查人員的乳腺掃描信息；

4、將所述乳腺掃描信息輸入cs網絡拓?fù)浣Y(jié)構模型，得到乳腺目標圖像；

5、對所述乳腺目標圖像進行讀出梯度方向、選層梯度方向、相位編碼方向的降噪處理，得到降噪后的乳腺目標圖像，用以輔助評估乳腺病灶及定位。

6、可選的，加速掃描的成像參數為：重復時間為5.3-3683ms，回波時間為2.6-90ms，層厚為1-4mm，偏轉角度為10-90度，帶寬為186.6-718.9hz/pixel。

7、可選的，獲取所述矢狀位t1wi對應的乳腺掃描信息，包括：

8、被檢查人員面部朝下、背部朝上，將其胸部放置于半包圍乳腺線圈中，并在被檢查人員的背部用腹部軟線圈覆蓋，從而獲取被檢查人員的乳腺影像；

9、基于所述乳腺影像確定基線，并基于所述基線確定矢狀位定位線；

10、基于所述矢狀位定位線對被檢查人員進行加速掃描，獲取所述矢狀位t1wi對應的乳腺掃描信息。

11、可選的，所述基于所述乳腺影像確定基線，并基于所述基線確定矢狀位定位線，包括：

12、基于所述乳腺影像確定乳腺皮膚反折的點之間的連線，將其作為基線；

13、基于所述基線確定其垂線，將其作為矢狀位定位線。

14、可選的，獲取所述增強t1wi?3期對應的乳腺掃描信息，還包括：

15、在掃一期蒙片后后，直接注射對比劑，按照每期掃描時長確定注射對比劑后的掃描開始時間，確保第90s時正好位于k空間的中心，并輸出第90s的圖像作為所述增強t1wi?3期對應的乳腺掃描信息。

16、可選的，所述將所述乳腺掃描信息輸入cs網絡拓?fù)浣Y(jié)構模型，得到乳腺目標圖像，包括：

17、所述乳腺目標圖像包括乳腺幅值圖像和乳腺功能圖像；

18、將所述乳腺掃描信息對應的待掃描對象的多通道復數信息進行合并處理，得到單通道復數信息；

19、將所述單通道復數信息轉換成乳腺幅值圖像和/或乳腺功能圖像。

20、本說明書提供一種乳腺磁共振快速掃描成像裝置，包括：

21、獲取模塊，用于基于人工智能壓縮感知模型對軸位t1wi、彌散、增強t1wi?3期、矢狀位t1wi序列進行加速掃描，獲取被檢查人員的乳腺掃描信息；

22、輸入模塊，用于將所述乳腺掃描信息輸入cs網絡拓?fù)浣Y(jié)構模型，得到乳腺目標圖像；

23、降噪模塊，用于對所述乳腺目標圖像進行讀出梯度方向、選層梯度方向、相位編碼方向的降噪處理，得到降噪后的乳腺目標圖像，用以輔助評估乳腺病灶及定位。

24、可選的，加速掃描的成像參數為：重復時間為5.3-3683ms，回波時間為2.6-90ms，層厚為1-4mm，偏轉角度為10-90度，帶寬為186.6-718.9hz/pixel。

25、可選的，獲取所述矢狀位t1wi對應的乳腺掃描信息，包括：

26、被檢查人員面部朝下、背部朝上，將其胸部放置于半包圍乳腺線圈中，并在被檢查人員的背部用腹部軟線圈覆蓋，從而獲取被檢查人員的乳腺影像；

27、基于所述乳腺影像確定基線，并基于所述基線確定矢狀位定位線；

28、基于所述矢狀位定位線對被檢查人員進行加速掃描，獲取所述矢狀位t1wi對應的乳腺掃描信息。

29、可選的，所述基于所述乳腺影像確定基線，并基于所述基線確定矢狀位定位線，包括：

30、基于所述乳腺影像確定乳腺皮膚反折的點之間的連線，將其作為基線；

31、基于所述基線確定其垂線，將其作為矢狀位定位線。

32、可選的，獲取所述增強t1wi?3期對應的乳腺掃描信息，還包括：

33、在掃一期蒙片后，直接注射對比劑，按照每期掃描時長確定注射對比劑后的掃描開始時間，確保第90s時正好位于k空間的中心，并輸出第90s的圖像作為所述增強t1wi?3期對應的乳腺掃描信息。

34、可選的，所述輸入模塊，包括：

35、所述乳腺目標圖像包括乳腺幅值圖像和乳腺功能圖像；

36、將所述乳腺掃描信息對應的待掃描對象的多通道復數信息進行合并處理，得到單通道復數信息；

37、將所述單通道復數信息轉換成乳腺幅值圖像和/或乳腺功能圖像。

38、本說明書還提供一種電子設備，其中，該電子設備包括：

39、處理器；以及，

40、存儲計算機可執行指令的存儲器，所述可執行指令在被執行時使所述處理器執行上述任一項方法。

41、本說明書還提供一種計算機可讀存儲介質，其中，所述計算機可讀存儲介質存儲一個或多個程序，所述一個或多個程序當被處理器執行時，實現上述任一項方法。

42、本發明中，通過優化加速掃描參數，如合理的重復時間、回波時間、層厚、偏轉角度和帶寬設置，該方法實現了高效快速的乳腺成像，顯著縮短了檢查時間，同時保持了高質量的圖像分辨率。利用cs網絡拓?fù)浣Y(jié)構模型，能夠?qū)?fù)雜的乳腺掃描信息轉化為精確的乳腺目標圖像，包括乳腺幅值圖像和功能圖像，為醫生提供了輔助診斷信息。此外，該方法特別關注降噪處理，在讀出梯度方向、選層梯度方向和相位編碼方向上均進行了精細的噪聲抑制，確保了圖像的清晰度和準確性。特別值得一提的是，該方法在增強t1wi掃描中，通過精確控制對比劑注射后的掃描時間，確保了第90秒圖像正好位于k空間中心，從而捕捉到了造影劑峰值時刻的乳腺信息，對于輔助評估乳腺病灶及其定位具有極高價值。
