本發明涉及溫度調控設備，尤其涉及一種基于血液降溫治療熱射病的置換液溫度調控設備

背景技術：

1、置換液溫度調控設備是一種通過外部技術手段調節體內溫度，幫助緩解或治療熱射病的設備。

2、公開號為cn109662975a的發明公開了一種血液凈化置換液，其技術方案要點為：能夠對各種急、慢性腎衰竭及危重患者進行連續性的血液凈化治療，不僅克服了現有的容量不等、琳瑯滿目及容質計算繁鎖等缺陷；同時克服了臨床上碳酸氫鹽與鈣鹽不能混合的困難，能有效避免病人出現乳酸性酸中毒、高血糖高血鉀等并發癥，可最大程度地穩定病人機體內環境，減輕醫務人員負擔，利于疾病的治療，可以根據患者的不同生理狀況和需求進行個性化配置，可有效避免高血鉀、乳酸性酸中毒、高血糖等并發癥的發生，最大程度地穩定患者的機體內環境。同時，配置簡單、安全無風險。

3、針對上述中的相關內容，發現存在以下技術缺陷：現有技術中的置換液在使用時溫度容易過低，且置換液的溫度不易進行升高調控，置換液過冷容易對患者造成二次傷害，無法有效的緩解或治療熱射病。

技術實現思路

1、本發明的目的是為了解決現有技術中存在置換液在使用時溫度容易過低，且置換液的溫度不易進行升高調控，置換液過冷容易對患者造成二次傷害，無法有效的緩解或治療熱射病的缺點，而提出的一種基于血液降溫治療熱射病的置換液溫度調控設備。

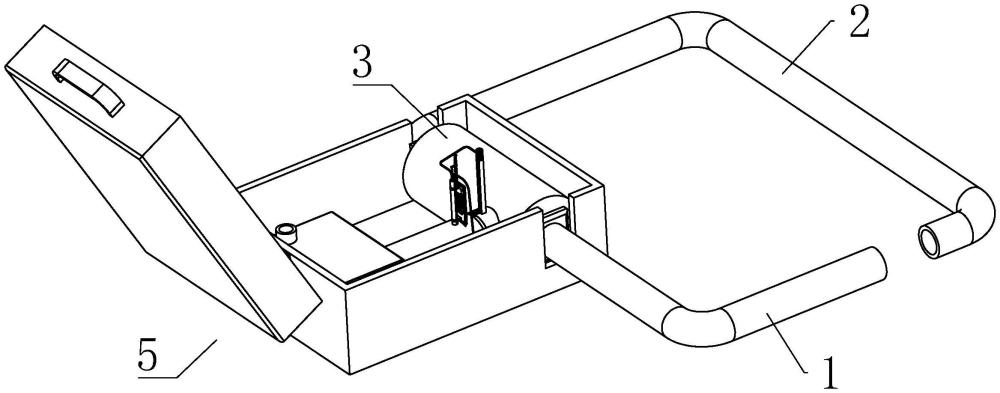

2、為了實現上述目的，本發明采用了如下技術方案：一種基于血液降溫治療熱射病的置換液溫度調控設備，包括出管、入管、單向閥、電磁閥、控溫裝置和防護裝置，所述電磁閥安裝在入管上，所述單向閥安裝在出管的圓弧面，所述控溫裝置用以對置換液的溫度進行調控，所述控溫裝置位于出管和入管彼此靠近的一端，所述控溫裝置包括混合筒和第二導線，所述混合筒的兩端分別與出管和入管固定連通，所述混合筒的外壁固定連通有為置換液提供控溫空間的控溫筒，所述控溫筒的一端固定連通有用以儲存置換液的儲料箱，所述儲料箱的內部安裝有用以輸送置換液的輸送泵，所述儲料箱的上表面固定連通有用以入料的進料管，所述控溫筒的外壁安裝有控制器，所述控制器的內部安裝有中央處理系統，所述控制器的兩側分別電連接有連接線和第一導線，所述控溫筒的內壁固定連接有內筒，所述內筒的外壁安裝有用以加熱置換液的電熱絲，所述電熱絲與連接線電連接，所述控溫筒的外壁固定連接有支撐板，所述支撐板的一側固定連接有用以存儲水銀的玻璃管，所述玻璃管的下端安裝有玻璃探頭，所述玻璃探頭位于控溫筒的內部，所述第一導線和第二導線均位于玻璃管的內部，所述第一導線和第二導線的下端位于同一水平上，所述控溫筒的外壁開設有連接孔，所述連接孔的內壁貼合有用以堵住連接孔的密封板，所述密封板的一側固定連接有用以提高密封板與控溫筒之間密封性的密封圈，所述密封圈的外壁與控溫筒的內壁相貼合，所述控溫筒的外壁固定連接有滑軌，所述滑軌的內壁滑動連接有用以控制移動的滑塊，所述滑塊的一側與密封板固定連接，所述滑塊的表面螺紋穿設有用以驅動滑塊移動的絲桿，所述絲桿與滑軌的內壁轉動連接，所述滑軌的上表面固定連接有用以驅動絲桿轉動的伺服電機，所述伺服電機與第二導線電連接。

3、上述部件所達到的效果為：通過設置控溫裝置，可自動對置換液的溫度進行調控，確保置換液過冷，避免對患者造成傷害，通過外部技術手段調節血液溫度，能夠有效的幫助緩解或治療熱射病。

4、優選的，所述第一導線和第二導線的圓弧面均固定連接有用以橡膠套，兩個所述橡膠套的外壁固定連接有用以帶動橡膠套移動的一個連接板，所述連接板短臂端的表面螺紋穿設有用以驅動連接板移動的調節桿，所述調節桿的下端與支撐板的上表面轉動連接。

5、上述部件所達到的效果為：轉動調節桿驅動連接板移動，連接板帶動橡膠套移動，橡膠套可以同時帶動第一導線和第二導線沿著玻璃管的內壁移動，可以使置換液在不同溫度使水銀上升至玻璃管內不同的高度后，都能夠調節第一導線和第二導線與水銀接觸，從而使得密封板能夠在多種情況下進行打開。

6、優選的，所述連接板短臂端的表面滑動穿設有用以對連接板的轉動進行限位的導向桿，所述導向桿的下端與支撐板的上表面固定連接。

7、上述部件所達到的效果為：轉動調節桿帶動連接板移動的過程中，導向桿可以對連接板的轉動進行限位，從而可避免連接板帶動橡膠套的移動過程發生旋轉偏移。

8、優選的，所述控溫筒與混合筒的連接處安裝有單向透水膜。

9、上述部件所達到的效果為：單向透水膜可以避免血液回流進入控溫筒內，可避免控溫筒內部污染。

10、優選的，所述支撐板的一側設置有刻度表。

11、上述部件所達到的效果為：刻度表顯示和指示當前的溫度值，使得使用者可以準確地讀取溫度值。

12、優選的，所述混合筒的內壁設有用以使血液和置換液能夠快速混合的混合裝置，所述混合裝置包括起到支撐作用的四個定位板，所述定位板的一側與混合筒的內壁固定連接，兩個所述定位板彼此靠近的一側固定連接有定位環，兩個所述定位環的內壁轉動連接有一個轉桿，所述轉桿的圓弧面固定連接有若干個用以對血液和混合液進行攪拌的攪拌桿，所述轉桿的圓弧面固定連接有用以帶動轉桿轉動的從動齒輪，其中一個所述定位環的外壁固定連接有驅動電機，所述驅動電機的輸出端固定連接有用以驅動從動齒輪轉動的主動齒輪，所述主動齒輪與從動齒輪相嚙合。

13、上述部件所達到的效果為：通過設置混合裝置，可使血液與置換液能夠快速混合，提高了設備的實用性。

14、優選的，所述驅動電機具體為防水電機。

15、上述部件所達到的效果為：使得電機設計有防水功能，能夠在潮濕或水分環境中正常運行而不會受到損害。

16、優選的，所述防護裝置套設在控溫裝置的外部，所述防護裝置用以對控溫裝置進行防護，所述防護裝置包括防護盒，所述防護盒的內壁底部與儲料箱、混合筒和控溫筒固定連接，所述防護盒外壁的兩側均開設有矩形孔，所述防護盒的一側固定連接有固定座，所述固定座的內壁轉動連接銜接板，所述銜接板的一側固定連接有用以對防護盒進行密封的防護蓋，所述固定座的一側開設有滑孔，所述滑孔的圓心與銜接板轉動的軸心同軸，所述滑孔的內壁滑動連接有滑桿，所述滑桿的一端與銜接板的一側固定連接，所述滑桿的圓弧面螺紋連接有用以對銜接板進行鎖定的調節環。

17、上述部件所達到的效果為：通過設置防護裝置，可對控溫裝置進行防護遮蓋，從而可避免控溫裝置發生磕碰造成損壞，提高了控溫裝置的使用壽命。

18、優選的，所述調節環靠近固定座的一側固定連接有橡膠墊，所述橡膠墊的直徑大于調節環的直徑。

19、上述部件所達到的效果為：橡膠墊可以提高調節環靠近固定座一側的摩擦力，達到了使調節環能夠借助橡膠墊與固定座抵接穩固的效果。

20、優選的，所述防護蓋的一側固定連接有把手，所述把手的截面呈“u”形。

21、上述部件所達到的效果為：移動把手可以帶動防護蓋，達到了方便控制防護蓋的效果。

22、綜上所述，本發明的有益效果為：

23、本發明中，通過設置控溫裝置，可自動對置換液的溫度進行調控，確保置換液過冷，避免對患者造成傷害，通過外部技術手段調節血液溫度，能夠有效的幫助緩解或治療熱射病。

24、本發明中，通過設置混合裝置，可使血液與置換液能夠快速混合，提高了設備的實用性。

25、本發明中，通過設置防護裝置，可對控溫裝置進行防護遮蓋，從而可避免控溫裝置發生磕碰造成損壞，提高了控溫裝置的使用壽命。
