本發明屬于醫療器械，涉及一種肺癌病人體位輔助靠趴設備。

背景技術：

1、肺癌患者由于腫瘤的影響，呼吸道受到壓迫或阻塞，痰液容易積聚。痰液積聚不僅會導致患者感到不適，還可能引發感染和其他并發癥，嚴重影響患者的生活質量和治療效果。傳統的排痰方法，如手動叩擊和體位引流，往往需要醫護人員的直接參與，耗時耗力，且效果受限于操作者的技巧和力量，并且需要占用大量的醫療資源，在醫療資源緊張的情況下，難以滿足患者長時間、頻繁排痰的需求。

2、為解決上述問題，本發明提出了一種肺癌病人體位輔助靠趴設備。

技術實現思路

1、為解決背景技術中存在的問題，本發明提出了一種肺癌病人體位輔助靠趴設備。

2、為了實現上述目的，本發明采用的技術方案如下：一種肺癌病人體位輔助靠趴設備，包括床體和叩擊組件；所述床體的一側轉動設置有支撐架；叩擊組件包括擺桿和叩擊輥；擺桿擺動設置在支撐架上，所述擺桿彈性滑動連接有滑套，所述滑套與叩擊輥轉動連接；所述叩擊輥的橫截面呈多邊形；所述支撐架上設置有驅動擺桿擺動的驅動機構；在驅動機構的作用下，當擺桿從患者背部的一側向中間擺動時，叩擊輥沿著患者背部滾動，叩擊輥的多個面依次對患者的背部進行叩擊。

3、進一步地，所述滑套上開設有與擺桿滑動配合的滑動腔，所述擺桿位于滑動腔內的一端端部固定連接有兩個彈性條，所述彈性條靠近滑動腔內壁的一側間隔設置有多個第一凸起，所述滑動腔的內壁上固定有與第一凸起配合的第二凸起。

4、進一步地，所述床體包括床框、下支撐板和上支撐板；所述床框內的一端轉動設置有上支撐板，另一端轉動設置有下支撐板，所述下支撐板和上支撐板之間通過鉸鏈連接。

5、進一步地，所述上支撐板上開設有臉部適配孔和胸部適配孔。

6、進一步地，所述床體的底部上下移動設置有滑板，所述滑板固定連接有頂塊，滑板向上移動，頂塊推動上支撐板，上支撐板靠近下支撐板的一端向上抬起，使患者的臀部高于頭部。

7、進一步地，所述床體的一側固定設置有雙頭電機，所述支撐架與雙頭電機的電機軸固定連接，所述雙頭電機的其中一個電機軸固定連接有連接軸，床體固定連接有安裝架，安裝架上開設有與滑板滑動配合的穿孔，連接軸和滑板之間設置有傳動組件，連接軸轉動時通過傳動組件帶動滑板移動。

8、進一步地，傳動組件包括第一錐齒輪、與第一錐齒輪嚙合的第二錐齒輪和絲杠；連接軸與第一錐齒輪同軸固定連接；絲杠轉動連接在安裝架上，所述絲杠與第二錐齒輪固定連接，所述滑板滑動套設在絲杠上，所述滑板和絲杠之間設置有滾珠，所述滑板、絲杠和滾珠構成滾珠絲杠副。

9、進一步地，所述驅動機構包括連桿，所述支撐架固定連接有固定板，所述固定板轉動連接有第二轉軸，第二轉軸固定連接有連桿，所述連桿遠離第二轉軸的一端與擺桿的中部轉動連接，支撐架上連接有第一轉軸，所述擺桿上開設有滑孔，擺桿通過滑孔活動套設在第一轉軸上。

10、進一步地，所述驅動機構還包括伺服電機，所述固定板的兩端均固定連接有連接套，兩個連接套之間轉動連接有軸桿，所述伺服電機固定在其中一個連接套上并與軸桿驅動連接；所述軸桿固定連接有蝸桿，所述蝸桿嚙合有蝸輪，蝸輪與第二轉軸固定連接。

11、與現有技術相比，本發明具有以下有益效果：擺桿擺動帶動叩擊輥沿著患者背部的邊緣向中間滾動，叩擊輥的多個面依次對患者的背部進行叩擊，有助于痰液的排出。

12、首先使背離肩部一端的叩擊輥運動，對背部靠近腰部的位置從邊緣向中間進行叩擊，之后向靠近肩部的方向使多個叩擊輥依次運動，即使叩擊組件從患者的腰部向肩部依次進行叩擊，有助于痰液的排出。

13、叩擊時，使上支撐板靠近下支撐板的一端向上抬起，使患者的臀部高于頭部，有助于痰液的快速排出。

技術特征：

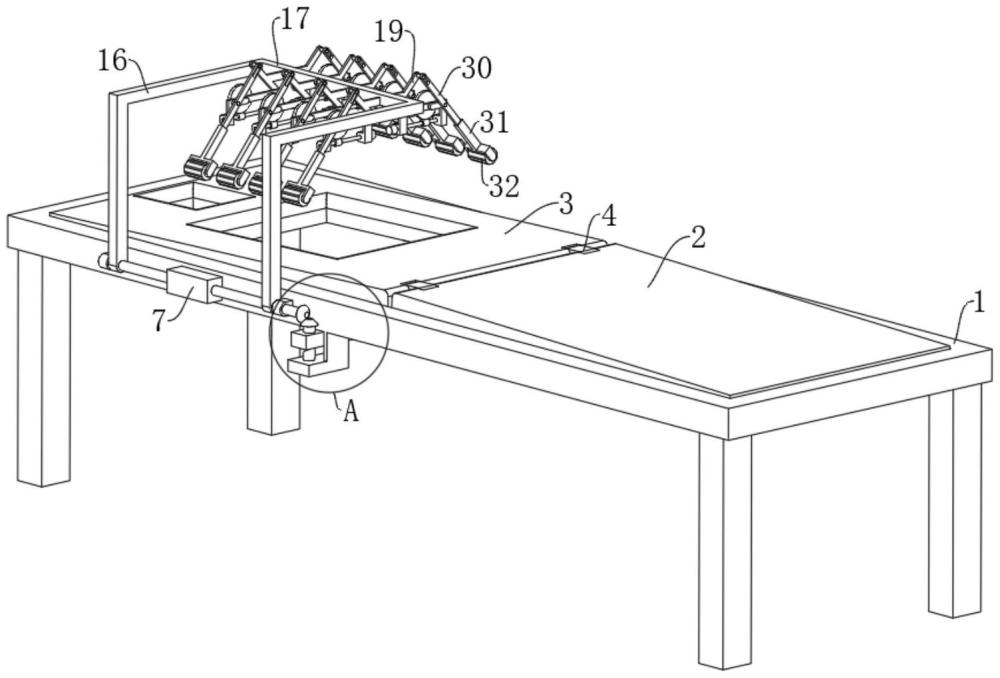

1.一種肺癌病人體位輔助靠趴設備，其特征在于：包括床體和叩擊組件；所述床體的一側轉動設置有支撐架，叩擊組件包括擺桿(30)和叩擊輥(32)；擺桿(30)擺動設置在支撐架上，所述擺桿(30)彈性滑動連接有滑套(31)，所述滑套(31)與叩擊輥(32)轉動連接；所述叩擊輥(32)的橫截面呈多邊形；所述支撐架上設置有驅動擺桿(30)擺動的驅動機構；在驅動機構的作用下，當擺桿(30)從患者背部的一側向中間擺動時，叩擊輥(32)沿著患者背部滾動，叩擊輥(32)的多個面依次對患者的背部進行叩擊。

2.根據權利要求1所述的一種肺癌病人體位輔助靠趴設備，其特征在于：所述滑套(31)上開設有與擺桿(30)滑動配合的滑動腔，所述擺桿(30)位于滑動腔內的一端端部固定連接有兩個彈性條(33)，所述彈性條(33)靠近滑動腔內壁的一側間隔設置有多個第一凸起(37)，所述滑動腔的內壁上固定有與第一凸起(37)配合的第二凸起(34)。

3.根據權利要求1所述的一種肺癌病人體位輔助靠趴設備，其特征在于：所述床體包括床框(1)、下支撐板(2)和上支撐板(3)；所述床框(1)內的一端轉動設置有上支撐板(3)，另一端轉動設置有下支撐板(2)，所述下支撐板(2)和上支撐板(3)之間通過鉸鏈(4)連接。

4.根據權利要求3所述的一種肺癌病人體位輔助靠趴設備，其特征在于：所述上支撐板(3)上開設有臉部適配孔(5)和胸部適配孔(6)。

5.根據權利要求3所述的一種肺癌病人體位輔助靠趴設備，其特征在于：所述床體的底部上下移動設置有滑板(14)，所述滑板(14)固定連接有頂塊(15)，滑板(14)向上移動，頂塊(15)推動上支撐板(3)，上支撐板(3)靠近下支撐板(2)的一端向上抬起，使患者的臀部高于頭部。

6.根據權利要求5所述的一種肺癌病人體位輔助靠趴設備，其特征在于：所述床體的一側固定設置有雙頭電機(7)，所述支撐架與雙頭電機(7)的電機軸固定連接，所述雙頭電機(7)的其中一個電機軸固定連接有連接軸(8)，床體固定連接有安裝架(10)，安裝架(10)上開設有與滑板(14)滑動配合的穿孔(11)，連接軸(8)和滑板(14)之間設置有傳動組件，連接軸(8)轉動時通過傳動組件帶動滑板(14)移動。

7.根據權利要求6所述的一種肺癌病人體位輔助靠趴設備，其特征在于：傳動組件包括第一錐齒輪(9)、與第一錐齒輪(9)嚙合的第二錐齒輪(13)和絲杠(12)；連接軸(8)與第一錐齒輪(9)同軸固定連接；絲杠(12)轉動連接在安裝架(10)上，所述絲杠(12)與第二錐齒輪(13)固定連接，所述滑板(14)滑動套設在絲杠(12)上，所述滑板(14)和絲杠(12)之間設置有滾珠，所述滑板(14)、絲杠(12)和滾珠構成滾珠絲杠副。

8.根據權利要求1所述的一種肺癌病人體位輔助靠趴設備，其特征在于：所述驅動機構包括連桿(28)，所述支撐架固定連接有固定板(22)，所述固定板(22)轉動連接有第二轉軸，第二轉軸固定連接有連桿(28)，所述連桿(28)遠離第二轉軸的一端與擺桿(30)的中部轉動連接，支撐架上連接有第一轉軸(20)，所述擺桿(30)上開設有滑孔(36)，擺桿(30)通過滑孔(36)活動套設在第一轉軸(20)上。

9.根據權利要求8所述的一種肺癌病人體位輔助靠趴設備，其特征在于：所述驅動機構還包括伺服電機(25)，所述固定板(22)的兩端均固定連接有連接套(23)，兩個連接套(23)之間轉動連接有軸桿(24)，所述伺服電機(25)固定在其中一個連接套(23)上并與軸桿(24)驅動連接；所述軸桿(24)固定連接有蝸桿(26)，所述蝸桿(26)嚙合有蝸輪(27)，蝸輪(27)與第二轉軸固定連接。

技術總結
本發明屬于醫療器械技術領域，涉及一種肺癌病人體位輔助靠趴設備。本發明包括床體和叩擊組件；所述床體的一側轉動設置有支撐架；每組叩擊組件均包括擺桿和叩擊輥；擺桿擺動設置在支撐架上，所述擺桿彈性滑動連接有滑套，所述滑套與叩擊輥轉動連接；所述叩擊輥的橫截面呈多邊形；所述支撐架上設置有驅動擺桿擺動的驅動機構；在驅動機構的作用下，當擺桿從患者背部的一側向中間擺動時，叩擊輥沿著患者背部滾動，叩擊輥的多個面依次對患者的背部進行叩擊，有助于痰液的排出。首先使背離肩部一端的叩擊輥運動，之后向靠近肩部的方向使多個叩擊輥依次運動，即使叩擊組件從患者的腰部向肩部依次進行叩擊，有助于痰液的排出。

技術研發人員：高樂
受保護的技術使用者：中國人民解放軍總醫院第五醫學中心
技術研發日：
技術公布日：2025/3/16
