本發明涉及霧化器，尤其涉及一種用于醫療護理的腔道氣霧劑給藥裝置。

背景技術：

1、醫療霧化劑給藥器，簡稱醫用霧化器，它是一種將藥液霧化成微小顆粒的設備，使藥物能夠通過呼吸吸入的方式進入呼吸道和肺部沉積，從而達到治療呼吸系統疾病的目的。醫用霧化器適用于各種需要霧化治療的患者，包括兒童、成人和老年人。特別是對于有呼吸系統疾病的患者，如哮喘、支氣管炎、慢性阻塞性肺疾病等，霧化治療是一種有效且方便的治療方式。

2、目前的霧化劑給藥器在使用過程中，輸液腔道兩端分別與藥劑容器以及吸入端相連通，患者通過吸入端吸入霧化后的藥劑，而由于此類患者的呼吸過程往往比較急促，患者在吸入治療時，其呼出的氣體很容易通過輸液腔道進入到藥劑容器內，導致氣體中的病菌污染藥劑，嚴重影響治療效果。

技術實現思路

1、本發明的目的在于提供一種用于醫療護理的腔道氣霧劑給藥裝置，旨在解決上述技術問題。

2、本發明的目的可以通過以下技術方案實現：

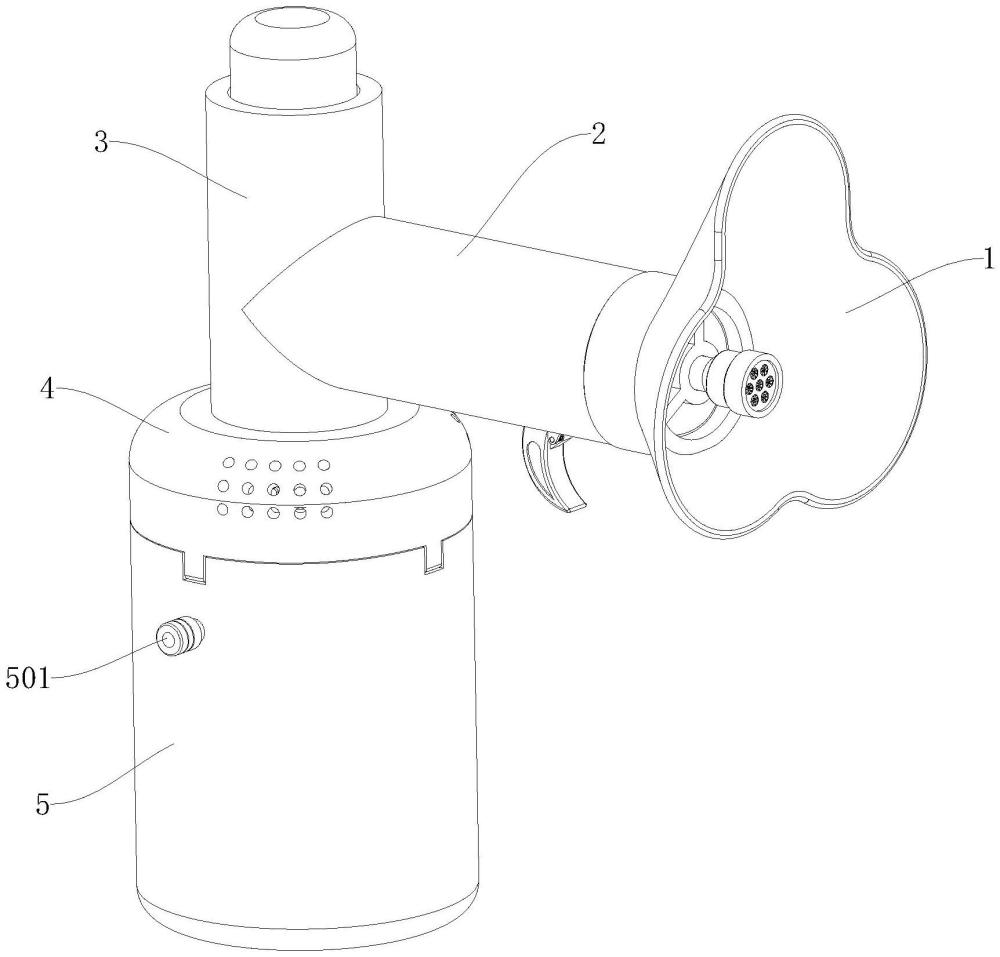

3、一種用于醫療護理的腔道氣霧劑給藥裝置，包括；

4、面罩，所述面罩內部固定設置有限位支架。

5、橫腔筒，所述橫腔筒一端與面罩相連接，所述橫腔筒另一端與豎腔筒相連通，所述橫腔筒內部同軸設置有給藥管，所述豎腔筒內部設置有進藥活塞筒。

6、所述給藥管直線滑動安裝于限位支架內，所述給藥管一端設置有霧化噴頭，所述霧化噴頭設置于面罩內部，所述給藥管另一端通過導藥軟管與進藥活塞筒相連通，所述進藥活塞筒底端設置有定位壓管，所述豎腔筒內部固定設置有固定支架，所述定位壓管固定安裝于固定支架內，所述進藥活塞筒頂端滑動貫穿設置有活塞桿。

7、蓋體，所述蓋體一體連接于豎腔筒底部，所述豎腔筒底端延伸設置有壓靠部，所述壓靠部位于蓋體內，所述壓靠部外壁上均勻貫穿設置有內出氣口。

8、儲藥罐，所述儲藥罐固定設置于蓋體底部，所述儲藥罐頂端設置有凸臺部，所述凸臺部上端設置有安裝槽，所述凸臺部底部中央設置有分流管，所述分流管內部均勻貫穿設置有分流腔道，所述分流管底部連通設置有進藥腔管。

9、膜板，所述膜板適配安裝于安裝槽內，所述膜板中央貫穿設置有定位沉孔，所述定位沉孔底部設置有與分流腔道一一對應的第一瓣膜，所述定位壓管適配安裝于定位沉孔內并壓靠在第一瓣膜上，所述膜板邊緣向上延伸設置有凸起沿邊，所述壓靠部壓靠在膜板上并與凸起沿邊內壁相適配貼緊，所述凸起沿邊上均勻設置有與內出氣口一一對應的第二瓣膜，所述第二瓣膜將對應的內出氣口封閉。

10、作為本發明進一步的方案：所述分流管頂端設置有限位凸起，所述限位凸起與安裝槽底部之間形成與第一瓣膜相適配的限位槽口，所述第一瓣膜壓靠在限位槽口上并將對應的分流腔道封閉。

11、作為本發明進一步的方案：所述壓靠部外壁上均勻設置有定位槽，所述凸起沿邊內壁上均勻設置有定位塊，所述定位塊與定位槽一一對應且相互卡接配合。

12、作為本發明進一步的方案：所述蓋體外壁上均勻貫穿設置有外出氣口，所述蓋體底部邊緣均勻設置有卡塊，所述儲藥罐頂部邊緣均勻設置有卡槽，所述卡塊與卡槽一一對應且相互卡接配合。

13、作為本發明進一步的方案：所述豎腔筒頂端設置有按壓槽，所述活塞桿頂端固定設置有按壓部，所述按壓部活動安裝于按壓槽內，所述按壓部底端與按壓槽之間設置有復位彈簧，所述活塞桿底端固定設置有活塞板。

14、作為本發明進一步的方案：所述導藥軟管遠離進藥活塞筒的一端設置有單向閥，所述單向閥的方向由導藥軟管朝向給藥管。

15、作為本發明進一步的方案：所述給藥管底部設置有直線齒板，所述給藥管外壁上設置有擋板，所述擋板與限位支架之間設置有回位彈簧。

16、作為本發明進一步的方案：所述橫腔筒底部設置有扳機活動槽，所述扳機活動槽內設置有控制扳機，所述控制扳機通過扭簧軸與橫腔筒轉動連接，所述控制扳機頂部設置有弧形齒槽，所述弧形齒槽與直線齒板相嚙合。

17、作為本發明進一步的方案：所述霧化噴頭內部設置有窄徑腔道，窄徑腔道一端連通設置有霧化腔，所述霧化噴頭前端面上均勻貫穿設置有若干噴口，所述噴口與霧化腔相連通。

18、本發明的有益效果：

19、(1)當在進藥時，進藥活塞筒內產生負壓吸力，此時儲藥罐內的藥液將通過進藥腔管被吸入到分流腔道內，并繼續向上頂開第一瓣膜，此時第一瓣膜打開，藥液將從定位壓管進入到進藥活塞筒內，停止進藥時，第一瓣膜將迅速復位將分流腔道封閉，藥液的重力作用將使得第一瓣膜緊緊壓靠在分流腔道頂端，而不會發生滲漏，有利于控制進藥量的準確性，隨后藥液將通過導藥軟管通入到給藥管，當患者在呼吸時，呼出的氣體將順著橫腔筒以及豎腔筒進入到定位壓管的外側，此時壓靠部與定位壓管之間的壓強增大，氣體將逐漸頂開第二瓣膜，使得呼出氣體從內出氣口排出。利用第一瓣膜和第二瓣膜實現了單向閥的功能，使得給藥過程以及呼吸排氣過程能夠分別在兩個獨立的腔道內進行，有效避免了呼出氣體進入到儲藥罐內污染藥劑，有利于提高治療效果。

20、(2)通過設置按壓部，患者通過按動按壓部，按壓部將通過活塞桿帶動活塞板向下滑動，此時復位彈簧壓縮變形，同時進藥活塞筒內的壓強增大，此時進藥活塞筒內的藥液將被擠壓進入到導藥軟管內，并通過單向閥通入到給藥管內，當松開按壓部時，此時按壓部將在復位彈簧的彈力作用下頂升復位，并帶動活塞板向上滑動，此時進藥活塞筒內的壓強減小，并產生負壓吸力，由于單向閥的止回作用，此時進藥活塞筒內的負壓作用只通過定位壓管作用在第一瓣膜上，使得藥液通過進藥腔管被吸入到分流腔道內，并通過定位壓管進入到進藥活塞筒內，從而實現進藥過程，以此按壓循環往復，從而實現持續的進液以及排液過程。

21、(3)通過設置控制扳機，在給藥過程中，患者可以用大拇指扣動控制扳機使其繞著扭簧軸進行轉動，控制扳機將帶動弧形齒槽翻轉，弧形齒槽將通過與直線齒板的嚙合作用帶動給藥管在限位支架內進行直線滑動，同時擋板擠壓回位彈簧發生壓縮變形，并且控制扳機的轉動幅度越大，給藥管向口腔內的滑動距離也就越深，當松開控制扳機時，給藥管將在回位彈簧作用下反向滑動，從而患者可以自主調整給藥管進入口腔時的給藥深度，方便使用。

技術特征：

1.一種用于醫療護理的腔道氣霧劑給藥裝置，其特征在于，包括；

2.根據權利要求1所述的一種用于醫療護理的腔道氣霧劑給藥裝置，其特征在于，所述分流管(504)頂端設置有限位凸起(5042)，所述限位凸起(5042)與安裝槽(503)底部之間形成與第一瓣膜(8011)相適配的限位槽口，所述第一瓣膜(8011)壓靠在限位槽口上并將對應的分流腔道(5041)封閉。

3.根據權利要求1所述的一種用于醫療護理的腔道氣霧劑給藥裝置，其特征在于，所述壓靠部(302)外壁上均勻設置有定位槽(3022)，所述凸起沿邊(802)內壁上均勻設置有定位塊(8022)，所述定位塊(8022)與定位槽(3022)一一對應且相互卡接配合。

4.根據權利要求1所述的一種用于醫療護理的腔道氣霧劑給藥裝置，其特征在于，所述蓋體(4)外壁上均勻貫穿設置有外出氣口(401)，所述蓋體(4)底部邊緣均勻設置有卡塊(402)，所述儲藥罐(5)頂部邊緣均勻設置有卡槽(506)，所述卡塊(402)與卡槽(506)一一對應且相互卡接配合。

5.根據權利要求1所述的一種用于醫療護理的腔道氣霧劑給藥裝置，其特征在于，所述豎腔筒(3)頂端設置有按壓槽(301)，所述活塞桿(602)頂端固定設置有按壓部(603)，所述按壓部(603)活動安裝于按壓槽(301)內，所述按壓部(603)底端與按壓槽(301)之間設置有復位彈簧(604)，所述活塞桿(602)底端固定設置有活塞板(605)。

6.根據權利要求5所述的一種用于醫療護理的腔道氣霧劑給藥裝置，其特征在于，所述導藥軟管(701)遠離進藥活塞筒(6)的一端設置有單向閥(7011)，所述單向閥(7011)的方向由導藥軟管(701)朝向給藥管(7)。

7.根據權利要求1所述的一種用于醫療護理的腔道氣霧劑給藥裝置，其特征在于，所述給藥管(7)底部設置有直線齒板(702)，所述給藥管(7)外壁上設置有擋板(703)，所述擋板(703)與限位支架(101)之間設置有回位彈簧(704)。

8.根據權利要求7所述的一種用于醫療護理的腔道氣霧劑給藥裝置，其特征在于，所述橫腔筒(2)底部設置有扳機活動槽(201)，所述扳機活動槽(201)內設置有控制扳機(202)，所述控制扳機(202)通過扭簧軸(2021)與橫腔筒(2)轉動連接，所述控制扳機(202)頂部設置有弧形齒槽(2022)，所述弧形齒槽(2022)與直線齒板(702)相嚙合。

9.根據權利要求1所述的一種用于醫療護理的腔道氣霧劑給藥裝置，其特征在于，所述霧化噴頭(705)內部設置有窄徑腔道(7051)，窄徑腔道(7051)一端連通設置有霧化腔(7052)，所述霧化噴頭(705)前端面上均勻貫穿設置有若干噴口(7053)，所述噴口(7053)與霧化腔(7052)相連通。

技術總結
本發明涉及霧化器領域，尤其涉及一種用于醫療護理的腔道氣霧劑給藥裝置，包括：面罩，面罩內部固定設置有限位支架；橫腔筒，橫腔筒一端與面罩相連接，橫腔筒另一端與豎腔筒相連通，橫腔筒內部同軸設置有給藥管，豎腔筒內部設置有進藥活塞筒；給藥管直線滑動安裝于限位支架內，給藥管一端設置有霧化噴頭，霧化噴頭設置于面罩內部，給藥管另一端通過導藥軟管與進藥活塞筒相連通，進藥活塞筒底端設置有定位壓管。本發明利用第一瓣膜和第二瓣膜實現了單向閥的功能，使得給藥過程以及呼吸排氣過程能夠分別在兩個獨立的腔道內進行，有效避免了呼出氣體進入到儲藥罐內污染藥劑，有利于提高治療效果。

技術研發人員：馬玉容,程穎慧,劉夢元,王峰
受保護的技術使用者：青島市市立醫院
技術研發日：
技術公布日：2025/4/24
