本發明涉及霧化護理設備，尤其涉及一種高效肺癌霧化護理裝置。

背景技術：

1、肺癌患者在護理的過程中，需要使用到肺癌護理霧化器將藥液霧化，被霧化的藥液通過患者的呼吸能夠直接與肺部接觸，從而達到護理的效果，被霧化的藥液通過霧化管輸送至面罩處，供患者呼吸。

2、肺癌患者免疫力較低，霧化管路內部殘留的水漬易滋生細菌和真菌，如金黃色葡萄球菌、念珠菌等微生物在水漬環境中繁殖，會隨著霧化過程進入患者呼吸道，引發肺部感染，加重患者病情，而且水漬還可能稀釋藥物或改變霧化顆粒大小，影響霧化治療效果，并且當霧化管路中殘留的藥液水漬與下一次的藥物接觸時，最直接的影響是藥物濃度改變。例如，如果前一次霧化使用的是高濃度的抗生素溶液，殘留的水漬會稀釋下一次加入的用于緩解支氣管痙攣的藥物(如沙丁胺醇溶液)，所以對霧化管路內部殘留水漬進行清潔至關重要，因此本裝置提供了一種高效肺癌霧化護理裝置。

技術實現思路

1、本發明實施例提供一種高效肺癌霧化護理裝置，以解決上述提到的技術問題。

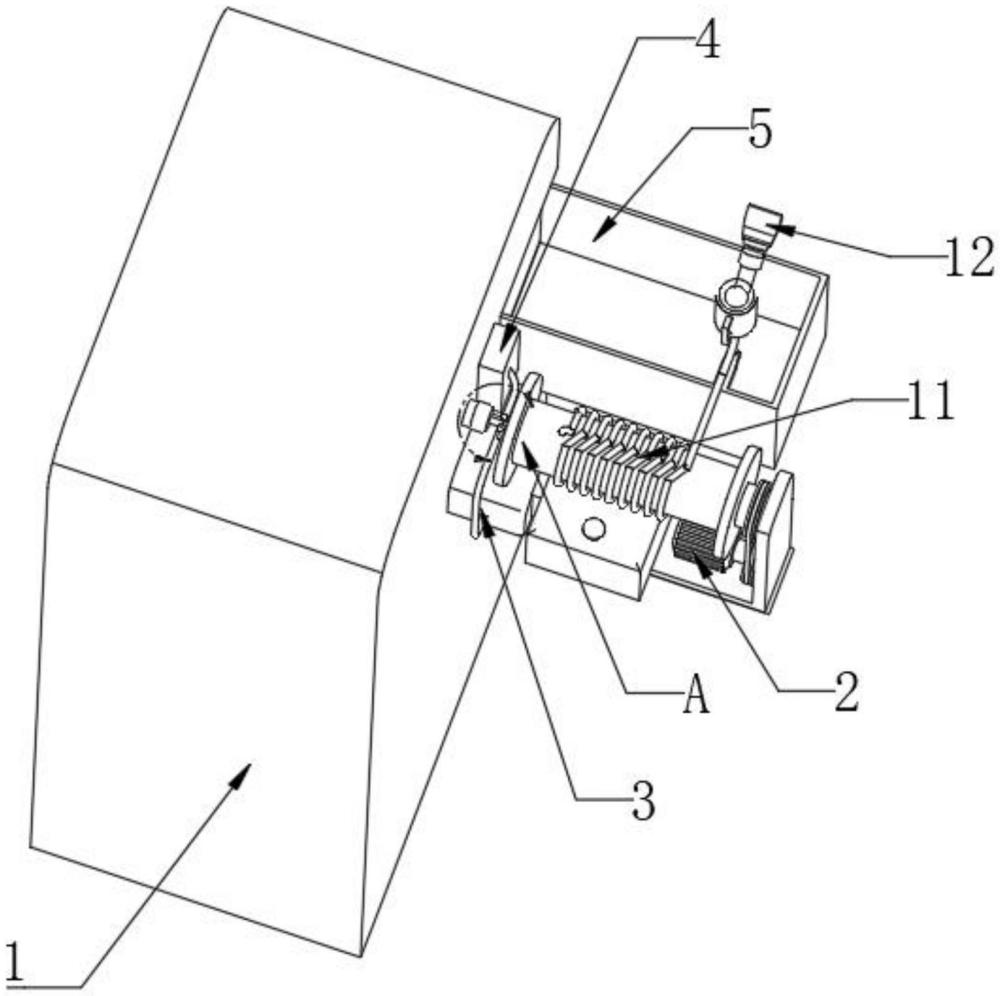

2、本發明實施例采用下述技術方案：包括用于對患者進行肺癌霧化治療的霧化設備，其特征在于，用于連接在霧化設備上供患者霧化治療的霧化管、用于對霧化管進行收納的收納設備、用于對霧化管內部進行沖洗作業的沖洗設備、用于對霧化管內部烘干消毒的烘干設備、用于連接在霧化管上供患者口含吸入的霧化頭和用于對污水進行收集的收集盒，所述霧化管連接在霧化設備的霧化端，所述收納設備設置在霧化設備外部旁側，所述沖洗設備設置在霧化設備外部，所述烘干設備設置在霧化設備外部且位于收納設備旁側，所述收集盒設置在烘干設備的旁側且位于霧化設備上；

3、肺癌患者在使用霧化護理設備完成后，本裝置能夠對霧化設備上供患者霧化治療的霧化管進行沖洗消毒作業，避免了殘留在霧化管內部的水漬會產生細菌減少并發癥的發生，有利于患者的康復和病情穩定以及患者呼吸道的健康，特別是對于免疫力低下的肺癌患者來說，減少感染源是非常重要的，同時，避免了上一次的藥液水漬與下一次的藥物產生接觸，影響患者正常治療的效果。

4、本裝置通過清潔霧化管內部的水漬可以避免水漬對霧化過程的干擾水漬可能會改變霧化器的工作狀態，如影響超聲波的傳導在超聲霧化器中或者氣流的穩定性在壓縮空氣霧化器中，經過清潔后，霧化器能夠正常產生合適大小的霧化顆粒一般為1-5μm，這些顆粒能夠有效地沉積在肺泡和細支氣管，使藥物更好地發揮治療作用，從而改善肺癌患者的呼吸功能和癥狀，并且還避免了殘留水漬會稀釋藥物，導致進入患者呼吸道的有效藥物成分減少，而且，水漬可能會改變霧化顆粒的大小和分布，使藥物不能準確地到達肺部病變部位。

5、進一步的，所述收納設備包括驅動機構和收卷滾筒，所述驅動機構設置在霧化設備外部旁側，所述收卷機構設置在驅動機構上且提供驅動機構傳動，所述驅動機構包括驅動架、驅動電機、驅動軸、主動輪、從動輪、皮帶和輔助軸，所述驅動架設置在霧化設備外部旁側，所述驅動電機設置在驅動架上，所述驅動軸設置在驅動電機的輸出端上，所述主動輪套設在驅動軸上，所述輔助軸轉動連接在驅動架上，所述從輪套設在輔助軸上，所述皮帶套設在主動輪和從動輪上。

6、進一步的，所述收卷滾筒設置在輔助軸上，所述收卷滾筒首端通向內部設有貫穿孔，所述收卷滾筒設有出孔，所述貫穿孔與出孔為連通設置。

7、進一步的，所述霧化管的一端從貫穿孔穿過由出孔穿出，所述霧化管纏繞在收卷滾筒內部，所述霧化頭連接在霧化管的末端。

8、進一步的，所述沖洗設備包括沖洗水泵、沖洗腔室和沖洗管，所述沖洗水泵設置在驅動架上，所述沖洗腔室設置在驅動架且與沖洗水泵連接，所述沖洗管的首端連接在沖洗水泵上，所述沖洗水泵啟動可將沖洗腔室內部清水由沖洗管排出，所述沖洗管的末端與霧化管連通處設有控制閥，所述沖洗腔室為可沖洗設置，所述沖洗腔室上端設有灌注口。

9、進一步的，所述烘干設備包括烘干器和烘干管路，所述烘干器設置在霧化設備外部側端，所述烘干管路連接在烘干器上且末端連通在霧化管上，所述烘干管路與霧化管連通處設有控制閥。

10、進一步的，所述烘干管路與霧化管為可拆卸套設連接，所述沖洗管與霧化管為可拆卸套設連接，所述霧化管為耐高溫管路設置。

11、進一步的，所述霧化設備外部設有滑槽，所述收集盒位于滑槽內且為滑動配合，所述收集盒與滑槽的內側為磁性連接，所述收集盒內部設有限位架，所述霧化管的末端能夠卡放在限位架上。

12、本發明實施例采用的上述至少一個技術方案能夠達到以下有益效果：

13、其一，肺癌患者在使用霧化護理設備完成后，本裝置能夠對霧化設備上供患者霧化治療的霧化管進行沖洗消毒作業，避免了殘留在霧化管內部的水漬會產生細菌減少并發癥的發生，有利于患者的康復和病情穩定以及患者呼吸道的健康，特別是對于免疫力低下的肺癌患者來說，減少感染源是非常重要的，同時，避免了上一次的藥液水漬與下一次的藥物產生接觸，影響患者正常治療的效果；

14、本裝置通過清潔霧化管內部的水漬可以避免水漬對霧化過程的干擾水漬可能會改變霧化器的工作狀態，如影響超聲波的傳導在超聲霧化器中或者氣流的穩定性在壓縮空氣霧化器中，經過清潔后，霧化器能夠正常產生合適大小的霧化顆粒一般為1-5μm，這些顆粒能夠有效地沉積在肺泡和細支氣管，使藥物更好地發揮治療作用，從而改善肺癌患者的呼吸功能和癥狀，并且還避免了殘留水漬會稀釋藥物，導致進入患者呼吸道的有效藥物成分減少，而且，水漬可能會改變霧化顆粒的大小和分布，使藥物不能準確地到達肺部病變部位。

15、其二，本裝置在霧化治療過程中，患者可能會采取不同的姿勢，如坐立、半躺或側臥等，可調節長度的霧化管能夠根據患者的姿勢進行適配，例如，當患者坐立時，可能只需要較短的霧化管長度，以便能夠舒適地手持霧化器；而當患者需要側臥時，適當調長霧化管可以避免霧化器對身體造成壓迫，使患者在治療過程中更加舒適自在，若需要對霧化管長度進行調節時，通過驅動電機啟動帶動驅動電機輸出端上的驅動軸轉動，驅動軸轉動帶動主動輪轉動，主動輪轉動通過皮帶的輔助帶動從動輪轉動，從動輪轉動帶動輔助軸轉動，輔助軸轉動帶動收卷滾筒進行轉動，而通過收卷滾筒可將霧化管進行收卷和放出作業，從而實現了對能夠霧化管長度進行調節。

16、其三，水漬為細菌提供了理想的滋生環境，在醫院環境中，常見的細菌如金黃色葡萄球菌、銅綠假單胞菌等，很容易在潮濕的管路表面附著并繁殖，這些細菌在適宜的溫度一般在20-37℃和濕度由水漬提供條件下，可能會在數小時至數天內形成菌落，當肺癌患者再次使用被細菌污染的霧化管路時，細菌會隨著霧化氣體進入患者的呼吸道，由于肺癌患者的肺部本身就處于病理狀態，其免疫力相對較低，防御機制受損，細菌感染可能會引發肺炎等嚴重的肺部感染疾病，例如，銅綠假單胞菌感染可能導致患者出現高熱、咳嗽加劇、咳痰增多且呈黃綠色等癥狀，進一步加重患者的病情，甚至可能危及生命，這時，將霧化頭通過霧化管卡放在限位架上，而霧化頭為朝下狀態設置，且位于收集盒內部，這時則可對霧化管內部進行沖洗作業，也可將霧化頭從霧化管上取下再將霧化管卡放在限位架上對霧化管內部進行沖洗作業，通過沖洗水泵啟動將沖洗腔室內部的清洗水由沖洗管排入霧化管內部，最后清洗后的污水排入到收集盒內存儲，收集盒可通過拉扯的方式取出，將收集盒內部的污水傾倒處理，霧化管內部清洗過程中，可將沖洗腔室內部加入適當的消毒劑進行消毒，在消毒后在進行霧化管內部清洗，在霧化管內部清洗完成后，可通過烘干器啟動將熱風吹入霧化管內部，來將霧化管內部清洗水烘干，同時，也能夠起到高溫消毒的作用，從而實現了避免了殘留在霧化管內部的水漬會產生細菌減少并發癥的發生，有利于患者的康復和病情穩定以及患者呼吸道的健康，特別是對于免疫力低下的肺癌患者來說，減少感染源是非常重要的，同時，避免了上一次的藥液水漬與下一次的藥物產生接觸，影響患者正常治療的效果。

17、其四，本裝置可定期清潔霧化管來避免水漬對設備的損壞，延長設備的使用壽命，減少設備維修和更換的頻率，確保霧化治療設備能夠正常工作，為肺癌患者提供持續、有效的治療；

18、本裝置能夠對霧化管進行收納，避免霧化管被擠壓、扭曲或損壞，以及患者可根據自身使用環境將霧化管長度隨意調節至合適長度進行使用，從而提高了患者霧化治療時的舒適度，以及延長霧化管的使用壽命；

19、在患者霧化治療過程中，患者難免會對霧化管正常拉扯，而本裝置患者對霧化管進行拉扯后，不會造成霧化管的脫離影響正常霧化治療以及拉扯導致霧化設備傾倒，確保了霧化治療順利進行。
