本發明屬于醫療用具，具體的說是一種溫度可調的艾灸理療裝置。

背景技術：

1、艾灸理療裝置通常能夠均勻分布熱量，使得艾灸效果更加顯著，通過專業設備的設計，使得溫度和熱量更容易被控制和管理，艾灸裝置可以降低直接接觸皮膚帶來的灼傷風險，特別是對于新手或敏感皮膚的人，設計簡潔，易于操作，可以不需要專業知識，普通家庭成員都能使用，且設計輕巧，便于攜帶，適合在家、辦公室或旅行中使用，可以用于全身多個部位，不同的設備還能滿足特定需求，如針對疼痛、肌肉緊張或身體調理等。

2、公告號為cn114366648a的一項中國專利公開了一種中醫艾灸理療裝置，本發明負壓罐和設置在負壓罐上的循環組件和交互組件，負壓罐靠近其罐口處、底壁處的罐體上分別開設有一組徑向的輸出槽、一組徑向的輸入槽，輸出槽和輸入槽一一對應且輸出槽和輸入槽均導通負壓罐的內、外兩端，負壓罐頂端的內部還開設有相互隔絕的空腔和容置腔，負壓罐內部的底壁中部設有加熱圓臺，加熱圓臺上螺接有與之匹配的圓蓋，圓蓋的底壁上對稱地分布有通孔，圓蓋的底壁上可替換式地放置有與之匹配的墊片，墊片中富含艾草精油，墊片采用阻燃材料制成，負壓罐的外側壁上還對稱設有一組振動電機；本發明能夠有效地解決現有技術存在使用不便和的功能單一等問題。

3、但現有的艾灸理療裝置在使用過程中，往往存在溫度調節不夠便捷的問題，在實際操作時，用戶可能發現無法快速、直觀地進行溫度調整。這種局限性可能導致在施灸過程中，依賴用戶對溫度變化的主觀感受，進而影響到整體的舒適體驗，無法及時滿足身體對溫度變化的需求，影響到療效與心理體驗，影響艾灸效果。

4、為此，本發明提供一種溫度可調的艾灸理療裝置。

技術實現思路

1、為了彌補現有技術的不足，以解決不便于快速對艾灸溫度進行調節的技術問題，本發明提出的一種溫度可調的艾灸理療裝置。

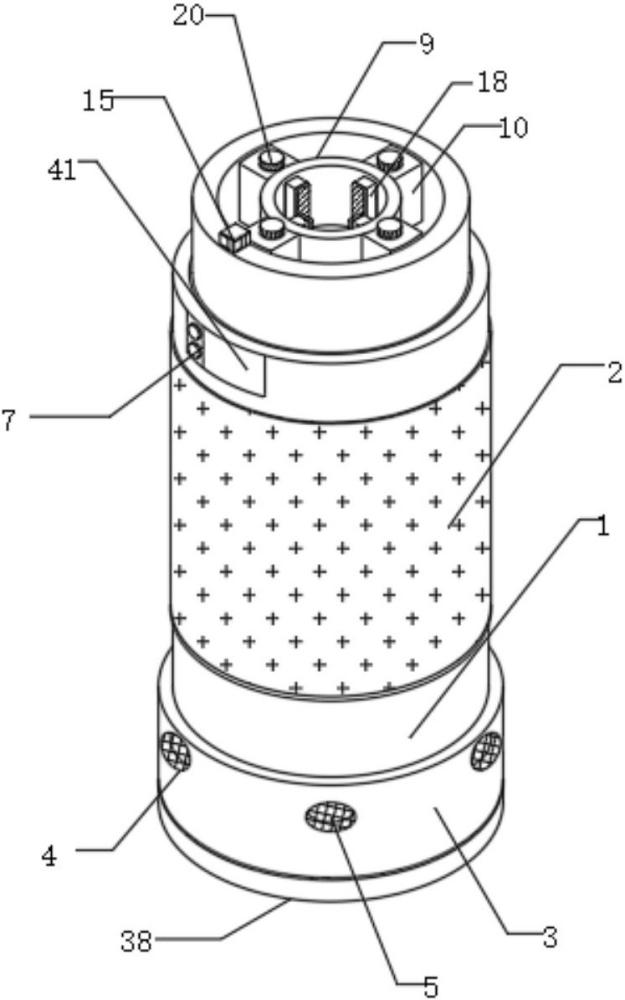

2、本發明解決其技術問題所采用的技術方案是：本發明所述的一種溫度可調的艾灸理療裝置，包括支撐筒，所述支撐筒底端固定安裝有支撐環，所述支撐環內壁底部固定安裝分隔板，所述支撐筒內部固定安裝有供電組件，所述支撐筒上固定安裝有橡膠套，所述支撐筒內部設置有限位環，所述限位環內部設置有夾持組件，所述限位環上對稱設置有支撐塊，所述支撐塊上固定安裝有導向塊，所述支撐筒內部設置有與導向塊相對應的導向槽，且導向塊一端延伸至導向槽內部，所述支撐筒內部設置有調節組件，所述支撐環內部設置有環形架，所述環形架內部設置有按摩組件，所述支撐環內部設置有用于驅動按摩組件運動的驅動組件，所述支撐環內部設置有排煙組件。

3、通過采用上述技術方案，通過夾持組件可對不同尺寸的艾條位置進行固定安裝，將艾條燃燒處移動至支撐環內部后，艾條產生的熱量會對分隔板進行加熱，接著護理人員通過拿取支撐筒，移動支撐環，接著使分隔板移動至艾灸處，產生的熱量會傳遞至理療者皮膚上，通過使產生的熱量能夠深入皮膚層次，溫暖經絡和局部組織。這種溫熱作用能促進血液循環，緩解肌肉緊張，減少疼痛，幫助改善局部組織的營養和代謝，能夠驅散體內的寒氣和濕氣，幫助緩解因寒濕引起的疼痛和不適，進而實現艾灸理療的目的。

4、優選的，所述支撐環上陣列設置有貫穿孔，所述貫穿孔內部設置有防護網，所述供電組件包括電池組件和控制器，所述電池組件設置在支撐筒內部，所述控制器固定安裝在電池組件上。

5、通過采用上述技術方案，通過貫穿孔可使支撐環內部空間與外界相連通，進而便于艾條燃燒，通過防護網避免外界雜質進入到貫穿孔內部。

6、優選的，所述調節組件包括導向桿、螺紋環、螺紋桿和驅動電機，所述螺紋環固定安裝在其中一個導向塊內部，所述螺紋桿螺紋連接在螺紋環內部，且螺紋桿底端與相對應的導向槽內部活動連接，所述驅動電機固定安裝在支撐筒頂部，且驅動電機的輸出端與螺紋桿一端固定連接，驅動電機分別與電池組件和控制器電性連接，其余導向塊內部穿設有導向桿，且導向桿與相對應的導向槽內壁固定連接。

7、通過采用上述技術方案，通過控制器控制驅動電機工作，會帶動螺紋桿轉動，螺紋桿轉動時會使螺紋環移動，螺紋環移動會帶動相對應的導向塊移動，導向塊移動時會帶動限位環移動，限位環移動時，其余導向塊與導向桿配合，會對限位環進行導向，使限位環平穩移動，進而可對艾條位置進行調整，對艾條溫度進行調整。

8、優選的，所述夾持組件包括滑動槽、驅動彈簧、滑動塊和定位機構，所述滑動槽設置在支撐塊內部，所述驅動彈簧固定安裝在滑動槽內部，所述滑動塊穿設在滑動槽內部，且驅動彈簧一端與滑動塊一端固定連接，所述定位機構設置在支撐塊上。

9、通過采用上述技術方案，通過將艾條穿設在限位環內部后，對滑動塊不再進行限位，驅動彈簧復位，會推動滑動塊移動滑動塊一端與艾條接觸后，通過定位機構可對滑動塊位置進行定位，進而可對不同尺寸的艾條進行限位夾持。

10、優選的，所述定位機構包括定位孔和定位螺栓，所述定位孔陣列設置在滑動塊頂部，所述定位螺栓螺紋連接在支撐塊內部，且定位螺栓一端延伸至相對應的定位孔內部。

11、通過采用上述技術方案，通過轉動定位螺栓，會使定位螺栓位置移動，定位螺栓一端進入到定位孔內部后，會對滑動塊位置進行定位，反方向轉動定位螺栓，會使定位螺栓移動出定位孔內部，進而對滑動塊不再進行定位。

12、優選的，所述按摩組件包括硅膠墊、轉動環、按摩頭和導向機構，所述硅膠墊固定安裝在環形架內部，所述轉動環轉動設置在環形架內部，所述按摩頭陣列安裝在轉動環上，且按摩頭一端與硅膠墊貼合，用于對轉動環限位的導向機構設置在環形架內部。

13、通過采用上述技術方案，轉動環轉動時會帶動按摩頭運動，按摩頭會對硅膠墊進行擠壓，使擠壓處輕微變形，進而按摩頭做圓周運動時，通過硅膠墊配合，會對皮膚處進行旋轉按摩，進而可以刺激局部血液循環，增強血流量。

14、優選的，所述導向機構包括導向環和環形槽，所述環形槽設置在轉動環內部，所述導向環設置在環形槽內部，且導向環另一側與環形架內壁固定連接，所述轉動環頂部鑲嵌有齒輪環。

15、通過采用上述技術方案，轉動環轉動時，通過環形槽和導向環配合會對轉動環進行導向，使轉動環平穩轉動。

16、優選的，所述驅動組件包括架體、支撐架、動力電機和驅動齒輪，所述架體設置在支撐環內部，所述支撐架固定安裝在支撐環內部，且支撐架與架體相連通，所述動力電機固定安裝在支撐架內部，且動力電機分別與控制器和電池組件電性連接，所述驅動齒輪轉動設置在架體內部，且所述驅動齒輪中心位置與動力電機輸出端固定連接，驅動齒輪與齒輪環相嚙合。

17、通過采用上述技術方案，通過控制器控制動力電機工作，會帶動驅動齒輪轉動，驅動齒輪轉動時通過齒輪環配合會帶動轉動環轉動。

18、優選的，所述排煙組件包括抽風機、葉輪、排氣管、分流槽、排氣孔、濾網和傳動結構，所述抽風機固定安裝在架體內部，所述葉輪活動設置在抽風機內部，所述排氣管一端與抽風機輸出端相連通，所述分流槽鑲嵌在支撐環內部，且排氣管另一端與分流槽相連通，所述排氣孔陣列設置在分流槽上，所述濾網固定安裝在排氣孔內部，所述傳動結構設置在架體內部，所述架體內部設置有篩分網。

19、通過采用上述技術方案，通過使抽風機工作產生吸力，會使支撐環內部的空氣流動，空氣流動會攜帶艾條燃燒的煙氣流動，使煙氣跟隨空氣流動進入到抽風機內部，通過排氣管配合會使煙氣流動進入到分流槽內部，通過排氣孔會使煙氣流向皮膚的表面，進而使煙氣均勻流向皮膚處，艾煙中含有揮發性化合物，當煙氣流向皮膚時，部分成分能夠被皮膚吸收，這些成分可能具有消炎、抗菌和鎮痛的作用，從而增強艾灸的療效。

20、優選的，所述傳動結構包括從動齒輪和從動軸，所述從動齒輪轉動設置在架體內部，且從動齒輪與驅動齒輪相嚙合，所述從動軸一端與從動齒輪中心位置固定連接，且從動軸另一端與葉輪中心位置固定連接。

21、通過采用上述技術方案，通過驅動齒輪轉動時會帶動從動齒輪轉動，從動齒輪轉動時會帶動從動軸轉動，從動軸轉動時會帶動葉輪運動。

22、本發明的有益效果如下：

23、1.本發明所述的一種溫度可調的艾灸理療裝置，通過設置的限位環和螺紋桿便于對艾灸溫度進行快速調節使用，便于提高艾灸效果，驅動電機工作，會帶動螺紋桿轉動，螺紋桿轉動時會使螺紋環移動，螺紋環移動會帶動相對應的導向塊移動，導向塊移動時會帶動限位環移動，限位環移動時，其余導向塊與導向桿配合，會對限位環進行導向，使限位環平穩移動，進而可對艾條位置進行調整，進而可對艾條燃燒處的位置進行調整，可以調節溫度，可以適應患者需求，可以根據患者的實際感受，選擇適合的溫度范圍，避免不適或灼傷，適當的燃燒位置和溫度可以確保灸療區域均勻受熱，促進血液循環和氣血流通，從而增強治療效果，通過調整燃燒位置，可以更好地集中加熱到特定的穴位或病灶區域，提高艾灸的針對性，提升整體療效，可以幫助患者更好地忍受灸療過程，能夠優化艾灸的治療效果，還能提升患者的舒適度和體驗，確保更安全的治療方式。

24、2.本發明所述的一種溫度可調的艾灸理療裝置，通過設置的轉動環和按摩頭便于對患者艾灸處皮膚進行按摩處理，便于通過艾灸效果，動力電機工作，會帶動驅動齒輪轉動，驅動齒輪轉動時通過齒輪環配合會帶動轉動環轉動，轉動環轉動時會帶動按摩頭運動，按摩頭會對硅膠墊進行擠壓，使擠壓處輕微變形，進而按摩頭做圓周運動時，通過硅膠墊配合，會對皮膚處進行旋轉按摩，不僅增強了艾灸的療效，還能改善整體的身體感受，可以刺激局部血液循環，增強血流量，有助于攜帶更多的氧氣和營養物質到達組織細胞，加速新陳代謝和廢物排出，結合按摩可以幫助艾灸的熱量更均勻地分布在皮膚和深層組織中，從而增強艾灸的溫熱效果，增強放松感，有助于疏通經絡，使得艾灸作用更加顯著，同時可以增強穴位的刺激效果，特別是在腹部進行艾灸和按摩時，可以幫助刺激腸道消化，促進排泄功能，且有助于改善皮膚的光澤和質感。

25、3.本發明所述的一種溫度可調的艾灸理療裝置，通過設置的分流槽和抽風機便于使艾條產生的煙氣均勻流向皮膚處，提高艾灸效果，驅動齒輪轉動時會帶動從動齒輪轉動，從動齒輪轉動時會帶動從動軸轉動，從動軸轉動時會帶動葉輪運動，使抽風機工作產生吸力，會使支撐環內部的空氣流動，空氣流動會攜帶艾條燃燒的煙氣流動，使煙氣跟隨空氣流動進入到抽風機內部，通過排氣管配合會使煙氣流動進入到分流槽內部，通過排氣孔會使煙氣流向皮膚的表面，進而使煙氣均勻流向皮膚處，艾煙中含有揮發性化合物，當煙氣流向皮膚時，部分成分能夠被皮膚吸收，這些成分可能具有消炎、抗菌和鎮痛的作用，從而增強艾灸的療效，通過皮膚吸收的藥用成分還可能促進局部組織的新陳代謝，幫助更快恢復，能夠刺激局部的穴位，進一步增強艾灸的效果。
