本發明涉及旋轉牙刷。
背景技術:
在以往使用的常用牙刷的情況中,提供有刷牙時僅重復前進和后退的旋轉牙刷等。
另外,在上述的360度旋轉的牙刷的情況下,不存在如通常使用的平牙刷那樣在刷牙時在后退運動過程中不旋轉的旋轉牙刷。
技術實現要素:
本發明要解決的技術問題
如上所述,在以往使用的旋轉牙刷中,不存在包括在刷牙時在牙刷的前進運動過程中旋轉而在牙刷的后退運動過程中不能旋轉的棘輪機構的旋轉牙刷。
本發明旨在解決上述的以往的旋轉牙刷的結構具有的問題。
用于解決問題的手段
以下,對為了解決上述問題的根據本發明的旋轉牙刷進行說明。
旋轉牙刷1的特征在于,包括:導向板10、10a,導向板的底部形成為半圓形狀5,導向板還安裝在設置有安裝部12的一對軸承板4、4a的內側,所述一對軸承板安裝在手柄部3的左右前端部1上;形成在所述半圓形狀5的底部上的突起部11、11a;在具備用于安裝牙刷部件5的容納孔6的多邊形旋轉軸7上,將多邊形旋轉軸7的頂點部8切割為L字狀9而形成的爪14;以及通過將牙刷部件5安裝于多邊形旋轉軸7并經由支承軸18插入到容納孔6,由此將牙刷部件5經由多邊形旋轉軸7固定于左右一對軸承板4、4a的安裝部12的棘輪機構。
旋轉牙刷1設有棘輪機構13、13a,通過安裝在手柄部3的左右一對軸承板4、4a的內側的導向板10、10a的底部上的突起部11、11a、以及將多邊形旋轉軸7的頂點部8切割為L字狀9而形成的爪14的相互作用,僅在刷牙前進運動過程中在旋轉中超過預定的摩擦阻力的情況下,棘輪機構13,13a能夠旋轉,通過該相互作用,棘輪機構13,13a在刷牙后退運動過程中不能旋轉。
為了安裝棘輪機構13、13a,優選的是,旋轉牙刷1的手柄部3及多邊形旋轉軸7中使用的材料等是具有能夠?qū)崿F(xiàn)如彈簧那樣的效果的具有彈性的塑料材料。
另外,形成于半圓形的導向板10、10a的底部上的突起部11、11a的位置只要設置在半圓形5的側面,則不受限定,但優選的是,形成在左右端部或中央部。
而且,突起部11、11a的數量、尺寸等只要形成為適當?shù)某叽缁蛐纬稍谶m當?shù)奈恢檬沟门c形成于多邊形旋轉軸7上的爪的下述相互作用最大限度發揮,則不受限定。
將多邊形旋轉軸7的頂點部8切割為L字狀9所形成的爪形成在能夠?qū)崿F(xiàn)如彈簧那樣的效果的范圍內,對所要形成的爪14的尺寸適當?shù)剡M(jìn)行設置,爪的數量可以是一個,但不受限定。
另外,爪14的尺寸等只要其尺寸設置為棘輪機構與突起部11、11a之間的相互作用最大限度發揮的尺寸,則不受限定。
另外,形成在導向板10、10a的底部上的突起部11、11a的強度、位置、寬度、厚度等被適當?shù)卦O(shè)定在如下的范圍:通過與形成在多邊形旋轉軸7的頂點部8上的爪14之間的下述的相互作用,在前進運動過程中在旋轉中超過預定的摩擦阻力的情況下棘輪機構能夠旋轉并且在后退運動過程中棘輪機構不能旋轉的效果最大限度發揮。
另外,將多邊形旋轉軸7的頂點部8切割為L字狀所形成的爪14的位置不受限定,可以是與導向板10、10a上的突起部11、11a相同的位置或者位于多邊形旋轉軸的整個長度方向。
另外,經由多邊形旋轉軸7安裝的牙刷部件15的開口部16的形狀設置為,與多邊形旋轉軸7相同的形狀使得當使用旋轉牙刷1時不發生空轉。
另外,牙刷部件15的片材通過焊接開口部16的周圍而形成,外圍的形狀不受限定,而可以是V型形狀19、多邊形20及圓形形狀21的任一者。
另外,用于牙刷部件15的材料不受限定,優選在價格方面廉價的尼龍材料,用于手柄部3、多邊形旋轉軸7及支承軸18的材料等優選使用材料具有彈性的塑料材料。
另外,在手柄部的左右一對軸承板4、4a與導向板10、10之間,通過經由多邊形旋轉軸7插入牙刷部件15然后經由容納孔18安裝于軸承板4、4a的安裝部12上的牙刷部件15的片材數,只要適當?shù)卦O(shè)定在能夠預料到的刷牙效果的范圍內,則不受限定。
另外,旋轉牙刷1的特征在于,包括:棘輪機構13a,通過安裝在手柄部的左右一對軸承板的內側的導向板10的底部的突起部11b、11c與將多邊形的旋轉軸7的頂點部切割為倒L字狀所形成的爪14a之間的相互作用,在刷牙前進運動過程中棘輪機構13a不能旋轉,在后退運動過程中在超過預定的摩擦阻力的情況下棘輪機構13a能夠旋轉。
技術效果
如上所述,本發明的旋轉牙刷是包括刷牙時在前進運動過程中旋轉但是在后退運動過程中不能旋轉的棘輪機構的旋轉牙刷。
本發明的旋轉牙刷與以往的旋轉牙刷的主要區別在于,本發明的旋轉牙刷是具有旋轉牙刷和平牙刷這兩種功能的創新的旋轉牙刷。
另外,本發明的旋轉牙刷是如下的旋轉牙刷,該旋轉牙刷設置為,在刷牙前進運動過程中,通過形成于導向板上的突起部和形成于多邊形的旋轉軸的頂點部上的爪之間的相互作用,如果超過預定的摩擦阻力,則能夠旋轉。
另外,本發明的旋轉牙刷是如下的旋轉牙刷,牙刷部件的前端部容易進入齒間的空間,并且能夠很大程度期待實現刷出殘留物的效果,并且由于因上述的相互作用引起在后退運動過程中不能旋轉的棘輪機構的效果,能夠很大程度期待進一步實現摩擦牙齒的表面和牙齦的效果。
另外,本發明的旋轉牙刷是包括如下的棘輪機構的旋轉牙刷,通過安裝在手柄部的左右一對軸承板的內側的導向板的底部的半圓形的突起部與形成在安裝牙刷部件的多邊形的旋轉軸的頂點部上的爪之間的相互作用,在刷牙前進運動過程中,在超過預定的摩擦阻力的情況下,棘輪機構能夠旋轉,在后退運動過程中棘輪機構不能旋轉,而且,通過將突起部和爪沿相反方向安裝,在前進運動過程中棘輪機構不能旋轉,在后退運動過程中棘輪機構能夠旋轉。
另外,特別地,在牙刷部件具有V型形狀的旋轉牙刷的情況下,其形狀使前端容易進入牙齒之間以及牙齒和牙齦之間的空間,而且,作為旋轉牙刷的形狀的效果,還能夠期待實現刷洗牙齒的后側時的有利效果。
如上所述,本發明的旋轉牙刷是包括棘輪機構的旋轉牙刷,由此能夠同時具有旋轉牙刷和平牙刷的功能,并且本發明的旋轉牙刷是這樣的旋轉牙刷,其容易進入牙齒和牙周袋之間的空間,具有使用牙刷時與牙齒的接觸面大的牙刷部件,并且能夠期待減少殘留的未刷洗的牙齒部分的刷牙效果。
具體實施方式
參照?qǐng)D1至圖16對實施例的實施方式更詳細地進行說明。
另外,本發明的范圍是權利要求書中記載的范圍,毋庸多言,本發明不限于下述的實施方式。
下面基于圖1至圖13對本發明的實施例1進行說明。

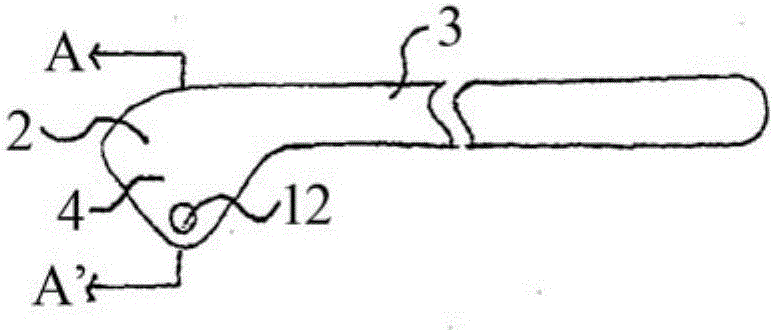

圖1示出將具有V型、多邊形及圓形形狀的任何的牙刷部件15安裝于旋轉牙刷之前的旋轉牙刷的手柄部3,其中,附圖標記2表示前端部,附圖標記4表示安裝于前端部2的左右側的一對軸承板4,附圖標記12表示安裝部,A-A’表示圖2中的手柄部的前視圖的方向。
圖2是示出圖1的A-A’方向的前視圖,其中,附圖標記10、10a表示導向板,該導向板10、10a安裝在手柄部3的前端部2的左右側安裝的該對軸承板4、4a的內側,附圖標記12表示安裝部。
圖3是多邊形旋轉軸7的立體圖,多邊形旋轉軸7示出通過將多邊形旋轉軸7的頂點部8在多邊形旋轉軸7的整個長度方向上切割為L字狀所形成的爪14、以及用于手柄部的軸承板的安裝用的支承軸18的容納孔6。
圖4是示出圖1的底面的圖,其中棘輪機構配置于導向板10、10a的中央部。
附圖標記3表示手柄部,附圖標記4,4a表示軸承板,附圖標記7表示多邊形旋轉軸,附圖標記12表示安裝部,表示支承軸的附圖標記18固定于安裝部。
圖5是示出圖4的B-B’方向的剖視放大圖。
附圖標記3表示手柄部,附圖標記5表示在其中央部形成有突起部11的導向板10的半圓形底部,附圖標記7表示設有通過將頂點部8切割為L字狀9所形成的爪14、以及支承軸18的容納孔6的多邊形旋轉軸,附圖標記13表示棘輪機構13。
圖6是示出構成圖5的棘輪機構13的導向板10的底部和多邊形旋轉軸7的放大圖。導向板10的底部形成為半圓形狀5,在半圓形狀5的中央部形成突起部11。
通過將多邊形旋轉軸7的頂點部8切割為L字狀來形成爪14,在多邊形旋轉軸7上形成支承軸8的容納孔6,由此固定到軸承板的安裝部。
圖7是示出牙刷部件15的平面圖,該牙刷部件15的周圍切割為V型形狀19,其中,附圖標記16表示形成為與安裝于牙刷部件的多邊形旋轉軸的形狀相同形狀的開口部,附圖標記17表示焊接部。
圖8是旋轉牙刷的前視圖,其中,將圖7的具有V型形狀19的牙刷部件15安裝于多邊形旋轉軸,然后經由支承軸固定于手柄部3的安裝部12。
圖9是示出牙刷部件15的平面圖,該牙刷部件15的周圍切割為多邊形20,其中,附圖標記16表示形成為與安裝于牙刷部件的多邊形旋轉軸的形狀相同形狀的開口部16,附圖標記17表示焊接部。
圖10、圖8是旋轉牙刷的前視圖,其中,將圖7中具有多邊形20的牙刷部件15安裝于多邊形旋轉軸,然后經由支承軸固定于手柄部3的安裝部12。
圖11是示出牙刷部件15的平面圖,該牙刷部件15的周圍切割為圓形形狀21,其中,附圖標記16表示形成為與安裝于牙刷部件的多邊形旋轉軸的形狀相同形狀的開口部,附圖標記17表示焊接部。
圖12是旋轉牙刷的前視圖,其中,將圖11中具有圓形形狀21的牙刷部件15安裝于多邊形旋轉軸,然后經由支承軸固定于手柄部3的安裝部12。
圖13是示出圖8的C-C’方向的中央剖視放大圖。
附圖標記4、4a表示手柄部的軸承板,附圖標記12表示手柄部的安裝部,附圖標記10、10a表示導向板,將安裝有牙刷部件15的多邊形旋轉軸7通過支承軸18固定于安裝部12。
以下,基于圖14至圖16對本發明的實施例2進行說明。
圖14是示出圖1的底面的圖,其中,棘輪機構構造于導向板10、10a的左端部。
附圖標記3表示手柄部,附圖標記4、4a表示軸承板,附圖標記7表示多邊形旋轉軸,附圖標記12表示安裝部,表示支承軸的附圖標記18固定于安裝部12。
圖15是示出圖14的D-D’方向的剖視放大圖。
附圖標記3表示手柄部,附圖標記5表示在其左端部形成有突起部11a的導向板10的半圓形底部,附圖標記7表示設有將頂點部8切割為L字狀9形成的爪14以及支承軸18的容納孔6的多邊形旋轉軸,附圖標記13表示棘輪機構。
圖16是示出構成圖5的棘輪機構13a的導向板10的底部和多邊形旋轉軸7的放大圖。
導向板10的底部形成為半圓形狀5,在半圓形狀5的左端部形成突起部11a。
通過將多邊形旋轉軸7的頂點部8切割為L字狀形成爪14,并在多邊形旋轉軸7上形成支承軸8的容納孔6,從而固定于軸承板的安裝部。
以下,基于圖17和圖18對本發明的實施例3進行說明。
圖17是示出構成棘輪機構13a的導向板10的底部和多邊形旋轉軸7的放大圖。
導向板10的底部形成為半圓形狀5,并且在半圓形狀5的中央部上形成突起部11b。
通過將多邊形旋轉軸7的頂點部8切割為倒L字狀來形成爪14a,并在多邊形旋轉軸7上形成支承軸8的容納孔6,從而固定于軸承板的安裝部。
圖18、圖6是示出構成圖5的棘輪機構13a的導向板10的底部和多邊形旋轉軸7的放大圖。
將導向板10的底部形成為半圓形狀5,并在半圓形狀的中央部右端部形成突起部11c。
通過將多邊形旋轉軸7的頂點部8切割為倒L字狀形成爪14a,并在多邊形旋轉軸7上形成支承軸8的容納孔6,由此固定到軸承板的安裝部。
如圖6和圖16所示,棘輪機構配置為通過突起部11、11a與爪14之間的相互作用在前進運動過程中能夠旋轉而在后退運動過程中不能旋轉,但是,圖17和圖18的情況不同之處在于,突起部11b、11c和爪14a安裝的方向,因此棘輪機構配置為在前進運動過程中不能旋轉,在后退運動過程中能夠旋轉。
工業上的可利用性
在本發明的旋轉牙刷中,對安裝于手柄部中的突起部及多邊形旋轉軸,使用具有彈性的塑料材料,因此這些部件非常容易使用注塑成型機等制造,制造成本非常低,因此,能夠以低價格提供。
附圖說明
對本發明的實施例1中的圖1至圖13進行說明。
圖1是示出構成牙刷部的手柄部的前視圖。
圖2是示出圖1中的A-A’方向的前視圖。
圖3是示出多邊形旋轉軸和安裝用支承軸的立體圖。
圖4是示出通過支承軸安裝有圖3的旋轉軸的手柄部的底視圖。
圖5是示出圖4中的B-B’方向的剖視放大圖。
圖6是示出圖5所示的底部的剖視放大圖。
圖7是示出外周切割為V型形狀的牙刷部件的平面圖。
圖8是圖7所示的牙刷部件安裝于手柄部的旋轉牙刷的前視圖。
圖9是示出外周切割為多邊形的牙刷部件的平面圖。
圖10是將圖9所示的牙刷部件安裝于手柄部的旋轉牙刷的前視圖。
圖11是示出外周切割為圓形形狀的牙刷部件的平面圖。
圖12是將圖11所示的牙刷部件安裝于手柄部的旋轉牙刷的前視圖。
圖13是示出圖8的C-C’方向的剖視圖。
圖14是示出通過支承軸安裝有圖3的旋轉軸的手柄部的底視圖。
圖15是示出圖14中的D-D’方向的剖視放大圖。
圖16是示出圖15的底部的剖視放大圖。
圖17是示出突起部和爪的方向與圖6所示的方向不同的剖視放大圖。
圖18是示出突起部和爪的方向與圖16所示的方向不同的剖視放大圖。
附圖標記的說明
1: 旋轉牙刷
2: 前端部
3: 手柄部
4,4a: 軸承板
5: 半圓形狀
6: 容納孔
7: 多邊形旋轉軸
8: 頂點部
9: L字狀
10,10a: 導向板
11,11a,11b,11c: 突起部
12: 安裝部
13,13a: 棘輪機構
14,14a: 爪
15: 牙刷部件
16: 開口部
17: 焊接部
18: 支承軸
19: V型形狀
20: 多邊形
21: 圓形形狀
A-A’,B-B’,C-C’,D-D’:方向
