本實用新型涉及一種生活用品，尤其涉及一種電動刷瓶器。

背景技術：

日常生活中，瓶子類用具由于平口小、瓶身結構多樣給清潔帶來了不小的麻煩，通常人們會手動清潔各類瓶子，清潔時必須不斷前后拉動清潔物或上下抖動刷體，往往費時費力效果不佳。現在市場上得刷瓶器大都是手動的，也有一些自動的刷瓶器，但是大都不方便使用，更換電源麻煩且更換刷頭的工序復雜，不能很好的服務人們的生活。

技術實現要素：

根據現有技術的不足之處，本實用新型提出了一種結構簡單、拆裝快捷、使用方便的電動刷瓶器。

為解決上述技術問題，本實用新型采用以下技術方案：包括動力手柄、刷桿和快速連接機構，動力手柄的外部凸出設有開關，動力手柄內部設有電機、第一電池和第二電池，電機具有驅動軸，刷桿的一端和驅動軸通過快速連接機構同軸向固定連接，刷桿另一端的頭部植有彈性刷毛，第一電池和第二電池左右并排設置并位于電機的下方，電機、第一電池、第二電池和開關通過導線串聯連接；

動力手柄包括殼體、殼蓋和電池蓋，殼體和殼蓋的內部結構相同且殼體和殼蓋采用卡扣式可拆連接，殼體頂部設有第一保護殼，殼蓋頂部設有與第一保護殼對應并扣合的第二保護殼，驅動軸位于第一保護殼和第二保護殼內，電池蓋扣接在殼體和殼蓋底部。

快速連接機構包括楔形結構，楔形結構設在驅動軸的自由端頭部，楔形結構的下部設有一圈第一弧形凹槽，刷桿的下端面開設有盲孔，盲孔的頂部為楔形槽結構，楔形槽結構的形狀和楔形結構相匹配，盲孔內表面設有一圈第二弧形凹槽，第二弧形凹槽位于盲孔深度方向的中部，驅動軸上端伸入到盲孔內，楔形槽結構與楔形結構插接配合，第一弧形凹槽與第二弧形凹槽對應形成圓環形卡槽，圓環形卡槽內設有螺旋彈簧，刷桿通過楔形結構、楔形槽結構及螺旋彈簧與驅動軸固定連接。

殼體內水平設有隔板，隔板將殼體內部分隔為上部的動力倉和下部的電源倉，殼體上端設有上支撐槽，隔板上設有和上支撐槽對應的下支撐槽，殼體上設有與動力倉內部連通的安裝孔，所述的開關安裝在安裝孔內，動力倉內在安裝孔的左右兩側均設有兩道上下間隔布置的第一支撐筋，左側的第一支撐筋和右側的第一支撐筋關于殼體的軸線對稱設置，所述的電機設在動力倉內且電機支撐在上支撐槽、下支撐槽和第一支撐筋內；電源倉內部設有三道上下間隔布置的第二支撐筋，三道第二支撐筋的左側均上下對應設有一個第一圓弧槽，三道第二支撐筋的右側均上下對應設有一個第二圓弧槽，三個第一圓弧槽和三個第二圓弧槽關于殼體的軸線對稱設置，所述的第一電池支撐在三個第一圓弧槽內，所述的第二電池支撐在三個第二圓弧槽內，第一電池的負極朝上、正極朝下，第二電池的正極朝上、負極朝下。

電源倉的頂部左右兩側均設有一塊限位板，限位板和隔板之間具有間隙且左右兩側的間隙內分別插裝有一片第一導電片，左側的第一導電片與第一電池的負極、電機的左接線端接觸配合，右側的第一導電片與第二電池的正極接觸配合且右側的第一導電片通過導線與開關的一個接線端相連接，開關的另一接線端通過導線與電機的右接線端連接，電池蓋的內表面設有第二導電片，電池蓋扣裝到動力手柄上使第一電池的正極、第二電池的負極通過第二導電片導通。

電池蓋尾部設有兩個凸臺，兩個凸臺關于電池蓋的中心左右對稱設置，殼體底部設有和凸臺對應的凹槽，電池蓋通過凸臺和凹槽的配合扣接在殼體和殼蓋底部，電池蓋的外表面設有英文單詞OPEN字樣的文字涂層及標識開啟方向的箭頭涂層。

采用上述技術方案，本實用新型具有如下有益效果：

刷毛采用彈性材質，能深入清潔瓶底及瓶口死角，且能夠滿足不同瓶身結構的要求，適用范圍廣。

刷桿和驅動軸采用可拆式快速連接機構連接，驅動軸和刷桿上設有楔形配合結構且裝有螺旋彈簧，楔形配合結構能更好的傳遞扭矩，螺旋彈簧頂緊刷桿和驅動軸起到使刷桿和驅動軸在軸線方向的位置固定，更換刷桿方便快捷。

動力手柄上設有外置開關，按壓開關即可啟動電機，操作方便。

動力手柄的殼體和殼蓋采用卡扣式可拆連接，方便電路的檢修。

動力手柄底部扣接有電池蓋，電量不足時方便更換電池。

綜上所述：本實用新型的電動刷瓶器操作簡單，使用方便，可快速更換電池及刷頭，能夠?qū)Ω鞣N水瓶、奶瓶等進行清洗，實用高效，極大的方便了人們的生活。

附圖說明

圖1是本實用新型的結構示意圖；

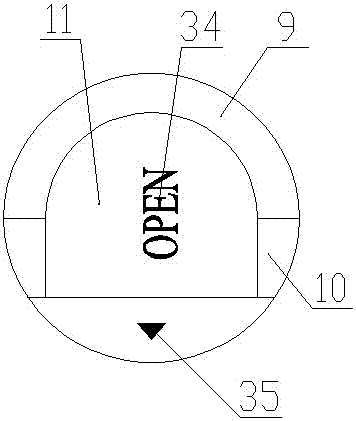

圖2是圖1中A向視圖；

圖3是動力手柄內部安裝圖；

圖4是殼體內部結構圖；

圖5是電池蓋內表面示意圖；

圖6是圖3中B處放大圖；

圖7是圖1中C處放大圖。

具體實施方式

實施例：如圖1-圖7所示的電動刷瓶器，包括動力手柄1、刷桿2和快速連接機構，動力手柄1的外部凸出設有開關4，動力手柄1內部設有電機5、第一電池7和第二電池8，電機5具有驅動軸6，刷桿2的一端和驅動軸6通過快速連接機構同軸向固定連接，刷桿2另一端的頭部植有彈性刷毛3，第一電池7和第二電池8左右并排設置并位于電機5的下方，電機5、第一電池7、第二電池8和開關4通過導線串聯連接；

動力手柄1包括殼體9、殼蓋10和電池蓋11，殼體9和殼蓋10的內部結構相同且殼體9和殼蓋10采用卡扣式可拆連接，殼體9頂部設有第一保護殼12，殼蓋10頂部設有與第一保護殼12對應并扣合的第二保護殼（圖中未示意出來），驅動軸6位于第一保護殼和第二保護殼內，電池蓋11扣接在殼體9和殼蓋10底部。

快速連接機構包括楔形結構13，楔形結構13設在驅動軸6的自由端頭部，楔形結構13的下部設有一圈第一弧形凹槽14，刷桿2的下端面開設有盲孔15，盲孔15的頂部為楔形槽結構16，楔形槽結構16的形狀和楔形結構13相匹配，盲孔15內表面設有一圈第二弧形凹槽17，第二弧形凹槽17位于盲孔15深度方向的中部，驅動軸6上端伸入到盲孔15內，楔形槽結構16與楔形結構13插接配合，第一弧形凹槽14與第二弧形凹槽17對應形成圓環形卡槽，圓環形卡槽內設有螺旋彈簧18，刷桿2通過楔形結構13、楔形槽結構16及螺旋彈簧18與驅動軸6固定連接。

殼體9內水平設有隔板20，隔板20將殼體9內部分隔為上部的動力倉19和下部的電源倉25，殼體9上端設有上支撐槽21，隔板20上設有和上支撐槽21對應的下支撐槽22，殼體9上設有與動力倉19內部連通的安裝孔23，所述的開關4安裝在安裝孔23內，動力倉19內在安裝孔23的左右兩側均設有兩道上下間隔布置的第一支撐筋24，左側的第一支撐筋24和右側的第一支撐筋24關于殼體9的軸線對稱設置，所述的電機5設在動力倉19內且電機5支撐在上支撐槽21、下支撐槽22和第一支撐筋24內；電源倉25內部設有三道上下間隔布置的第二支撐筋26，三道第二支撐筋26的左側均上下對應設有一個第一圓弧槽27，三道第二支撐筋26的右側均上下對應設有一個第二圓弧槽28，三個第一圓弧槽27和三個第二圓弧槽28關于殼體9的軸線對稱設置，所述的第一電池7支撐在三個第一圓弧槽27內，所述的第二電池8支撐在三個第二圓弧槽28內，第一電池7的負極朝上、正極朝下，第二電池8的正極朝上、負極朝下。

電源倉25的頂部左右兩側均設有一塊限位板29，限位板29和隔板20之間具有間隙且左右兩側的間隙內分別插裝有一片第一導電片30，左側的第一導電片30與第一電池7的負極、電機5的左接線端接觸配合，右側的第一導電片30與第二電池8的正極接觸配合且右側的第一導電片30通過導線與開關4的一個接線端相連接，開關4的另一接線端通過導線與電機5的右接線端連接，電池蓋11的內表面設有第二導電片31，電池蓋11扣裝到動力手柄1上使第一電池7的正極、第二電池8的負極通過第二導電片31導通。

電池蓋11尾部設有兩個凸臺32，兩個凸臺32關于電池蓋11的中心左右對稱設置，殼體9底部設有和凸臺32對應的凹槽33，電池蓋11通過凸臺32和凹槽33的配合扣接在殼體9和殼蓋10底部，電池蓋11的外表面設有英文單詞“OPEN”字樣的文字涂層34及標識開啟方向的箭頭涂層35。

本實用新型的工作使用原理如下：使用時，打開電池蓋11，將第一電池7和第二電池8按順序裝入電源倉25后扣緊電池蓋11，將螺旋彈簧18裝入驅動軸6上的第一圓弧凹槽33內，然后將刷桿2插裝到驅動軸6上，使驅動軸6的楔形結構13和刷桿2內的楔形槽結構16充緊密配合并傳遞扭矩，同時螺旋彈簧18頂緊驅動軸6和刷桿2使驅動軸6和刷桿2在軸線方向的位置固定，手握動力手柄1將刷桿2伸入待清洗的瓶口內，按下開關4，電機5驅動刷桿2旋轉開始清洗，清洗完成后再次按下開關4即可。動力手柄1電量不足時，可打開電池蓋11更換電池，刷桿2需要更換時，只需將刷桿2從驅動軸6上取下即可更換新的刷桿2。

以上實施例僅用以說明而非限制本實用新型的技術方案，盡管參照上述實施例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解：在不脫離本實用新型的精神和范圍內的任何修改或局部替換，其均應涵蓋在本實用新型的權利要求范圍當中。
