本技術涉及個人護理領域，具體來說是一種手持式洗臉儀。

背景技術：

1、不少女性洗臉是直接用洗臉巾接水龍頭的水洗臉，讓水龍頭水一直流著，這種接一次洗一洗的方法一般要幾個甚至十幾個接洗循環才能完成臉部的清洗，在洗臉過程中水龍頭流出的水一部分白白流走，浪費了不少水；如果水接在洗臉盆洗臉是會節省用水量，但洗臉過程中存在二次污染現象，不利于面部清潔。另一方面，寒冷天氣需要用溫水洗臉，一部分家庭安裝了速熱式電熱水龍頭，這種電熱水龍頭3～5秒即可以出溫水，比較方便；電熱水龍頭的加熱技術是電熱絲不銹鋼管，功率大，一般在2～3kw，按上述接水龍頭水洗臉的接洗方式，一部分白白流走的溫水浪費了不少電。

2、針對以上問題，十分有必要開發一種新型的洗臉裝置，能改善上述問題，方便消費者使用。

技術實現思路

1、本實用新型的目的是克服背景技術中指出的現有洗臉方式存在的不足之處，提供一種新型的洗臉裝置，為達到此目的，采用以下技術方案：

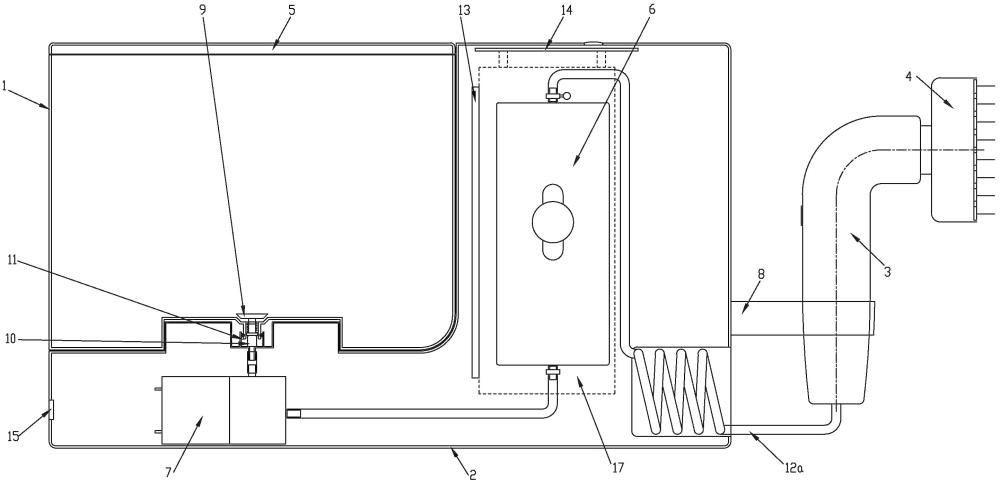

2、一種手持式洗臉儀，包括水箱、底座、手柄及洗臉頭，所述洗臉頭螺旋連接在手柄頂部，洗臉頭有海綿頭、軟毛刷頭及金屬頭三種；所述水箱安置于底座上方，底座與手柄之間由軟管連接；所述底座內部設置即熱式發熱管組件及微型水泵。

3、所述水箱的底部設有出水口，出水口處設有閥門；所述底座設有與水箱底部出水口連接的進水口，進水口處設有與閥門配合使用的頂件。

4、所述底座設置固定掛架，用于放置手柄。

5、所述底座，包括機箱、底蓋、位于機箱下部的交流電源插座及軟管出孔，底蓋加硅膠圈固接在機箱底部；所述機箱內置即熱式發熱管組件、微型水泵、電源驅動板及觸摸按鍵控制板；所述底座的進水口軟管連接至微型水泵的入口端，出口端軟管連接至發熱管組件的進水口，出水口經軟管出孔連接至手柄；所述機箱面蓋絲印有觸摸按鍵符號。

6、所述手柄，包括機身、按鈕、底蓋、位于底蓋的電池蓋和軟管進孔及螺旋接口組件，所述螺旋接口組件包括螺旋接口及通孔入水柱、組件硅膠圈和裝飾件，螺旋接口組件裝配于機身頂端；所述機身內部設置內托架，內托架包括內托前架和后架，微型振動馬達和手柄控制板固定在內托架；所述內托前架和后架固接在一起的下部構成電池倉；所述電池蓋旋扣在底蓋上，所述底蓋加硅膠圈卡扣固接在機身底部；軟管從底蓋的軟管進孔經固定卡槽連接至通孔入水柱。

7、所述海綿頭包括面蓋、海綿塊、壓環及后蓋，面蓋設置有出水孔，后蓋設置帶硅膠圈的螺旋入水接頭，面蓋和后蓋超聲熔接在一起；所述海綿塊周邊由壓環擠壓在面蓋表面，壓環旋扣在底蓋上。

8、所述軟毛刷頭包括軟毛束和底殼，軟毛束由金屬部件緊固，尾端熔接在一起，中間有一個出水孔；所述底殼內部設有入水柱，背面設置帶硅膠圈的螺旋入水接頭，入水柱和入水接頭相通；所述軟毛束嵌入底殼內，底殼內部入水柱伸入軟毛束出水孔內，入水柱長度約為軟毛束長度的三分之一。

9、所述金屬頭包括金屬沖壓件、面蓋和后蓋，金屬沖壓件表面為圓形，表面有弧度，加工有幾十至百個以上出水微孔，電鍍親膚的鈦或金；所述面蓋和后蓋超聲熔接在一起，金屬沖壓件卡扣固接在面蓋上；后蓋設置帶硅膠圈的螺旋入水接頭。

10、所述金屬頭配有海綿套，海綿套由海綿層和布層構成，兩層周邊粘結或縫制在一起，布層的中間加工有一條縫。

11、有益效果

12、與現有技術相比，本發明有益之處如下:

13、1.手持手柄，通過連續出水的洗臉頭擦洗臉部，相比傳統的接洗方式，能夠更高效地把臉清洗干凈。

14、2.洗臉頭流出的水幾乎都通過了臉部，這種洗臉方式充分利用了水，大大節約了用水量；流動的水洗臉不存在洗臉盆洗臉的污染現象。

15、3.洗臉儀采用的稀土厚膜或繞絲厚膜即熱式加熱技術，相比速熱式水龍頭效能更高，洗臉頭洗臉用的溫水量相比接洗方式更少可以節省不少電能。

16、4.親膚溫和的海綿洗臉頭更貼近臉部毛孔，擦洗臉部可以深度清潔皮膚及清除污垢；

17、金屬洗臉頭噴出微細水柱可以沖洗臉部，套上海綿套可以擦洗臉部。

18、5.洗臉頭的振動功能具有一定的按摩效果。

技術特征：

1.一種手持式洗臉儀，其特征在于：包括水箱、底座、手柄及洗臉頭，所述洗臉頭螺旋連接在手柄頂部，洗臉頭有海綿頭、軟毛刷頭及金屬頭三種；所述水箱安置于底座上方，底座與手柄之間由軟管連接；所述底座內部設置即熱式發熱管組件及微型水泵。

2.根據權利要求1所述的一種手持式洗臉儀，其特征在于：所述水箱的底部設有出水口，出水口處設有閥門；所述底座設有與水箱底部出水口連接的進水口，進水口處設有與閥門配合使用的頂件。

3.根據權利要求1所述的一種手持式洗臉儀，其特征在于：所述底座設置固定掛架。

4.根據權利要求1所述的一種手持式洗臉儀，其特征在于：所述底座包括機箱、底蓋、位于機箱下部的交流電源插座及軟管出孔，底蓋加硅膠圈固接在機箱底部；所述機箱內置即熱式發熱管組件、微型水泵、電源驅動板及觸摸按鍵控制板；所述底座的進水口軟管連接至微型水泵的入口端，出口端軟管連接至發熱管組件的進水口，出水口經軟管出孔連接至手柄；所述機箱面蓋絲印有觸摸按鍵符號。

5.根據權利要求1所述的一種手持式洗臉儀，其特征在于：所述手柄，包括機身、按鈕、底蓋、位于底蓋的電池蓋和軟管進孔及螺旋接口組件，所述螺旋接口組件包括螺旋接口及通孔入水柱、組件硅膠圈和裝飾件，螺旋接口組件裝配于機身頂端；所述機身內部設置內托架，內托架包括內托前架和后架，微型振動馬達和手柄控制板固定在內托架；所述內托前架和后架固接在一起的下部構成電池倉；所述電池蓋旋扣在底蓋上，所述底蓋加硅膠圈卡扣固接在機身底部；軟管從底蓋的軟管進孔經固定卡槽連接至通孔入水柱。

6.根據權利要求1所述的一種手持式洗臉儀，其特征在于：所述海綿頭包括面蓋、海綿塊、壓環及后蓋，面蓋設置有出水孔，后蓋設置帶硅膠圈的螺旋入水接頭，面蓋和后蓋超聲熔接在一起；所述海綿塊周邊由壓環擠壓在面蓋表面，壓環旋扣在底蓋上。

7.根據權利要求1所述的一種手持式洗臉儀，其特征在于：所述軟毛刷頭包括軟毛束和底殼，軟毛束由金屬部件緊固，尾端熔接在一起，中間有一個出水孔；所述底殼內部設有入水柱，背面設置帶硅膠圈的螺旋入水接頭，入水柱和入水接頭相通；所述軟毛束嵌入底殼內，底殼內部入水柱伸入軟毛束出水孔內，入水柱長度約為軟毛束長度的三分之一。

8.根據權利要求1所述的一種手持式洗臉儀，其特征在于：所述金屬頭包括金屬沖壓件、面蓋和后蓋，金屬沖壓件表面為圓形，表面有弧度，加工有幾十至百個以上出水微孔，電鍍親膚的鈦或金；所述面蓋和后蓋超聲熔接在一起，金屬沖壓件卡扣固接在面蓋上；后蓋設置帶硅膠圈的螺旋入水接頭；

技術總結
本技術涉及個人護理領域，尤指一種手持式洗臉儀，包括水箱、底座、手柄及洗臉頭，水箱安置于底座上方，底座與手柄之間由軟管連接，洗臉頭螺旋連接在手柄頂部，洗臉頭有海綿頭、軟毛刷頭及金屬頭三種；所述底座內置即熱式發熱管組件、微型水泵、電源驅動板及觸摸按鍵控制板；所述手柄內置振動馬達；使用時洗臉頭連續流出溫水可以沖洗或擦洗臉部。

技術研發人員：孫進喜,劉彩云
受保護的技術使用者：劉彩云
技術研發日：20240504
技術公布日：2025/4/14
