本技術涉及清潔刷領域技術，尤其是指一種角度可調節型清潔刷。

背景技術：

1、目前市場上同類型的產品要么是純手動的，而電動的清潔大多都是刷頭機身與手柄握桿是連成一體的，在清潔時有些衛生死角夠不到，或高處的某角落打掃不了,存在衛生死角問題；申請號為201920249484.1的實用新型專利公開了一種刷頭可轉向的清潔刷，現有技術中的清潔刷未采用第一旋轉按鍵、第二旋轉按鍵、旋轉定位件和旋轉軸心實現對刷頭電機機身的角度調節，不便于解決在清潔時衛生死角問題，清潔效率有待提高；因此，針對此現狀，迫切需要開發一種角度可調節型清潔刷，以滿足實際使用的需求。

技術實現思路

1、有鑒于此，本實用新型針對現有技術存在之缺失，其主要目的是提供一種角度可調節型清潔刷，其通過采用第一旋轉按鍵、第二旋轉按鍵、旋轉定位件和旋轉軸心實現對刷頭電機機身的角度調節，能夠很好的解決在清潔時衛生死角問題，提高了清潔效率，同時也提高了打掃衛生時的安全性。

2、為實現上述目的，本實用新型采用如下之技術方案：

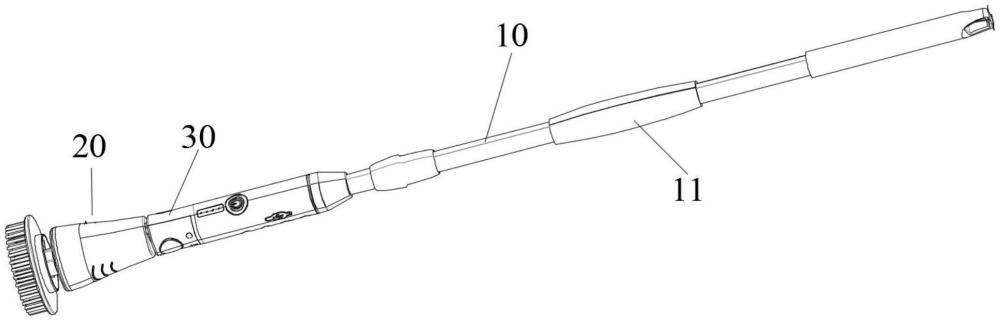

3、一種角度可調節型清潔刷，包括握柄組件、刷頭組件和用于驅動刷頭組件旋轉角度的旋轉驅動組件，該旋轉驅動組件安裝于握柄組件和刷頭組件之間，該旋轉驅動組件包括第一旋轉按鍵、第二旋轉按鍵、旋轉定位件和旋轉軸心，該刷頭組件具有刷頭電機機身，該第一旋轉按鍵和第二旋轉按鍵分別安裝于旋轉軸心的兩端，該第一旋轉按鍵和第二旋轉按鍵均與旋轉定位件楔形配合，該旋轉定位件可彈性靠近或遠離式設置于旋轉軸心側旁；該刷頭電機機身可轉動式連接于旋轉定位件的端部。

4、作為一種優選方案：所述旋轉驅動組件還包括用于驅動旋轉定位件復位的旋轉復位彈簧，該旋轉復位彈簧設置于旋轉定位件和旋轉軸心之間。

5、作為一種優選方案：所述旋轉驅動組件還包括用于驅動第一旋轉按鍵和第二旋轉按鍵復位的按鍵復位彈簧，該按鍵復位彈簧設置于第一旋轉按鍵和第二旋轉按鍵之間。

6、作為一種優選方案：所述第一旋轉按鍵具有第一斜面，該旋轉定位件的上端具有與第一斜面相匹配的上斜面；該第一旋轉按鍵與旋轉定位件通過第一斜面和上斜面擠壓楔形配合。

7、作為一種優選方案：所述第二旋轉按鍵具有第二斜面，該旋轉定位件的下端具有與第一斜面相匹配的下斜面，該第二旋轉按鍵與旋轉定位件通過第二斜面和下斜面擠壓楔形配合。

8、作為一種優選方案：所述刷頭組件還包括清潔刷頭，該清潔刷頭可拆卸式安裝于刷頭電機機身的輸出端。

9、作為一種優選方案：所述握柄組件包括握桿，該握桿可拆卸式與旋轉驅動組件相連，該握桿上套設有便于抓握的保護墊。

10、本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知，通過采用第一旋轉按鍵、第二旋轉按鍵、旋轉定位件和旋轉軸心實現對刷頭電機機身的角度調節，本申請提供的角度可調節型清潔刷能夠很好的解決在清潔時衛生死角問題；刷頭電機機身可轉向45度角、90度角,能夠不需要彎腰或爬上高處的特意去打掃清潔一些衛生死角,提高了清潔效率，同時也提高了打掃衛生時的安全性。

11、為更清楚地闡述本實用新型的結構特征和功效，下面結合附圖與具體實施例來對其進行詳細說明。

技術特征：

1.一種角度可調節型清潔刷，其特征在于：包括握柄組件、刷頭組件和用于驅動刷頭組件旋轉角度的旋轉驅動組件，該旋轉驅動組件安裝于握柄組件和刷頭組件之間，該旋轉驅動組件包括第一旋轉按鍵、第二旋轉按鍵、旋轉定位件和旋轉軸心，該刷頭組件具有刷頭電機機身，該第一旋轉按鍵和第二旋轉按鍵分別安裝于旋轉軸心的兩端，該第一旋轉按鍵和第二旋轉按鍵均與旋轉定位件楔形配合，該旋轉定位件可彈性靠近或遠離式設置于旋轉軸心側旁；該刷頭電機機身可轉動式連接于旋轉定位件的端部。

2.根據權利要求1所述的角度可調節型清潔刷，其特征在于：所述旋轉驅動組件還包括用于驅動旋轉定位件復位的旋轉復位彈簧，該旋轉復位彈簧設置于旋轉定位件和旋轉軸心之間。

3.根據權利要求1所述的角度可調節型清潔刷，其特征在于：所述旋轉驅動組件還包括用于驅動第一旋轉按鍵和第二旋轉按鍵復位的按鍵復位彈簧，該按鍵復位彈簧設置于第一旋轉按鍵和第二旋轉按鍵之間。

4.根據權利要求1所述的角度可調節型清潔刷，其特征在于：所述第一旋轉按鍵具有第一斜面，該旋轉定位件的上端具有與第一斜面相匹配的上斜面；該第一旋轉按鍵與旋轉定位件通過第一斜面和上斜面擠壓楔形配合。

5.根據權利要求4所述的角度可調節型清潔刷，其特征在于：所述第二旋轉按鍵具有第二斜面，該旋轉定位件的下端具有與第一斜面相匹配的下斜面，該第二旋轉按鍵與旋轉定位件通過第二斜面和下斜面擠壓楔形配合。

6.根據權利要求1所述的角度可調節型清潔刷，其特征在于：所述刷頭組件還包括清潔刷頭，該清潔刷頭可拆卸式安裝于刷頭電機機身的輸出端。

7.根據權利要求1所述的角度可調節型清潔刷，其特征在于：所述握柄組件包括握桿，該握桿可拆卸式與旋轉驅動組件相連，該握桿上套設有便于抓握的保護墊。

技術總結
本技術公開一種角度可調節型清潔刷，涉及清潔刷技術領域，該種角度可調節型清潔刷包括握柄組件、刷頭組件和用于驅動刷頭組件旋轉角度的旋轉驅動組件，該旋轉驅動組件包括第一旋轉按鍵、第二旋轉按鍵、旋轉定位件和旋轉軸心，該刷頭組件具有刷頭電機機身，該第一旋轉按鍵和第二旋轉按鍵分別安裝于旋轉軸心的兩端，該第一旋轉按鍵和第二旋轉按鍵均與旋轉定位件楔形配合，該旋轉定位件可彈性靠近或遠離式設置于旋轉軸心側旁；該刷頭電機機身可轉動式連接于旋轉定位件的端部；通過采用第一旋轉按鍵、第二旋轉按鍵、旋轉定位件和旋轉軸心實現對刷頭電機機身的角度調節，解決了衛生死角問題，提高了清潔效率，也提高了打掃衛生時的安全性。

技術研發人員：曹傳清
受保護的技術使用者：深圳市鴻楷實業有限公司
技術研發日：20240612
技術公布日：2025/3/20
