本技術涉及健康防護裝置，特別是涉及自動開閉防護裝置及伸縮裝置。

背景技術：

1、在日常生活中，人們使用的生活用品，如牙刷、湯勺等，經常是暴露在空氣中，容易滋生細菌。為了改善這種情況，市場上出現一些能夠?qū)⒀浪㈩^、湯勺使用端收縮至殼體內的產品，這些產品能夠使得牙刷頭、湯勺使用端不直接暴露在外界，而是處于殼體內被保護。然而，為了使得牙刷頭、湯勺使用端能夠順暢的伸出殼體使用，以及收縮至殼體內被保護，殼體的頂端通常會設置開口，為了防止細菌及其他污染物從開口進入，只能設置一個蓋子，在不使用產品時，手動用蓋子將開口蓋住。這種防護結構，操作不夠便捷，另外蓋子也容易丟失，使用的體驗感不佳。

技術實現思路

1、基于此，有必要針對伸縮式產品的端口防護結構操作不夠便捷的問題，提供一種能夠依靠產品伸出的推力，自動打開端口，且依靠彈力能夠自動復位將端口密封，不需要使用者手動操作，使得端口開閉操作便捷高效的自動開閉防護裝置及伸縮裝置。

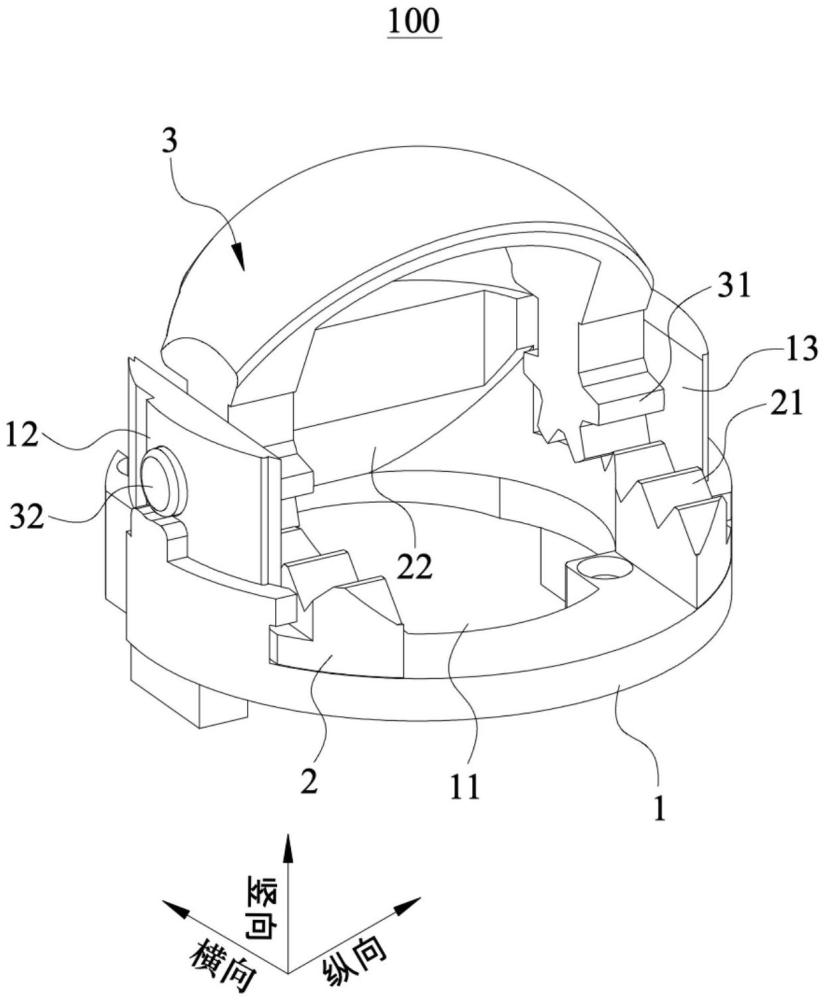

2、一種自動開閉防護裝置，包括：

3、固定座，貫穿設有工作通道；

4、滑塊，滑動設于所述固定座上，且所述滑塊遠離所述固定座的一側設有齒條，所述滑塊靠近所述工作通道的一側設有傾斜啟動部；

5、頂蓋，可轉動地設于所述固定座上，且所述頂蓋設有轉動齒，所述轉動齒與所述齒條嚙合；及

6、彈性件，與所述滑塊抵接；

7、第一狀態下，所述頂蓋遮擋于所述工作通道正上方；第二狀態下，所述傾斜啟動部被推動，所述滑塊沿所述固定座滑動，并使所述彈性件被壓縮，所述轉動齒沿所述齒條轉動，所述頂蓋將所述工作通道露出。

8、上述自動開閉防護裝置，工作通道可以供產品伸出及收回，頂蓋可將工作通道密封。當需要使用產品時，產品向外推動傾斜啟動部，滑塊沿固定座滑動，并使彈性件被壓縮，轉動齒沿齒條轉動，頂蓋轉動將工作通道打開，產品由工作通道伸出。當產品需要收納時，產品向內縮回，傾斜啟動部失去推動力，且依靠彈性件的彈力使頂蓋轉動復位將工作通道密封。該裝置能夠依靠產品伸出的推力，自動打開端口，且依靠彈力能夠自動復位將端口密封，不需要使用者手動操作，使得端口開閉操作便捷高效。

9、在其中一個實施例中，所述固定座上相對間隔設有第一凸耳及第二凸耳，所述第一凸耳及所述第二凸耳之間具有至少部分所述工作通道，所述頂蓋相對兩側上設有第一轉動件及第二轉動件，所述第一轉動件與所述第一凸耳轉動連接，所述第二轉動件與所述第二凸耳轉動連接。

10、在其中一個實施例中，所述頂蓋包括主蓋體、第一支臂及第二支臂，所述第一支臂及所述第二支臂相對間隔地設于所述主蓋體上，所述第一轉動件設于所述第一支臂外側，所述第二轉動件設于所述第二支臂外側。

11、在其中一個實施例中，所述滑塊延伸設有間隔的兩條所述齒條，所述第一支臂及所述第二支臂遠離所述主蓋體的端部均設有所述轉動齒。

12、在其中一個實施例中，所述主蓋體呈弧形。

13、在其中一個實施例中，所述第一凸耳設有第一配合孔，所述第二凸耳設有第二配合孔，所述第一轉動件為第一轉軸，且所述第一轉軸轉動插設于所述第一配合孔內，所述第二轉動件為第二轉軸，且所述第二轉軸轉動插設于所述第二配合孔內。

14、在其中一個實施例中，所述傾斜啟動部的豎向截面面積由靠近所述工作通道的一側向另一側逐漸減小。

15、在其中一個實施例中，所述固定座靠近所述傾斜啟動部的一側上設有限位部，所述滑塊受到推力滑動時，能夠與所述限位部抵接。

16、在其中一個實施例中，所述滑塊沿所述齒條延伸方向設有凸條，所述固定座上設有滑槽，所述凸條滑動設于所述滑槽內。

17、本實用新型還提出了一種伸縮裝置，包括：外殼，內部中空且一端開口；

18、伸縮驅動件，設于所述外殼內；

19、功能件，設于所述伸縮驅動件的驅動端上；及

20、如上所述的自動開閉防護裝置，設于所述外殼的開口端內，所述固定座于所述外殼內壁固定連接，所述彈性件分別與所述外殼內壁、所述滑塊抵接，所述頂蓋位于所述外殼開口處；

21、所述伸縮驅動件能夠驅動所述功能件向所述外殼外運動，且使所述功能件推動所述傾斜啟動部，所述頂蓋轉動將所述外殼開口打開，所述功能件伸出；所述伸縮驅動件驅動所述功能件向所述外殼內運動，在所述彈性件的彈性作用力下，所述頂蓋轉動復位并將所述外殼開口封閉，所述功能件收納。

技術特征：

1.一種自動開閉防護裝置，其特征在于，包括：

2.根據權利要求1所述的自動開閉防護裝置，其特征在于，所述固定座上相對間隔設有第一凸耳及第二凸耳，所述第一凸耳及所述第二凸耳之間具有至少部分所述工作通道，所述頂蓋相對兩側上設有第一轉動件及第二轉動件，所述第一轉動件與所述第一凸耳轉動連接，所述第二轉動件與所述第二凸耳轉動連接。

3.根據權利要求2所述的自動開閉防護裝置，其特征在于，所述頂蓋包括主蓋體、第一支臂及第二支臂，所述第一支臂及所述第二支臂相對間隔地設于所述主蓋體上，所述第一轉動件設于所述第一支臂外側，所述第二轉動件設于所述第二支臂外側。

4.根據權利要求3所述的自動開閉防護裝置，其特征在于，所述滑塊延伸設有間隔的兩條所述齒條，所述第一支臂及所述第二支臂遠離所述主蓋體的端部均設有所述轉動齒。

5.根據權利要求3所述的自動開閉防護裝置，其特征在于，所述主蓋體呈弧形。

6.根據權利要求2所述的自動開閉防護裝置，其特征在于，所述第一凸耳設有第一配合孔，所述第二凸耳設有第二配合孔，所述第一轉動件為第一轉軸，且所述第一轉軸轉動插設于所述第一配合孔內，所述第二轉動件為第二轉軸，且所述第二轉軸轉動插設于所述第二配合孔內。

7.根據權利要求1所述的自動開閉防護裝置，其特征在于，所述傾斜啟動部的豎向截面面積由靠近所述工作通道的一側向另一側逐漸減小。

8.根據權利要求1所述的自動開閉防護裝置，其特征在于，所述固定座靠近所述傾斜啟動部的一側上設有限位部，所述滑塊受到推力滑動時，能夠與所述限位部抵接。

9.根據權利要求1所述的自動開閉防護裝置，其特征在于，所述滑塊沿所述齒條延伸方向設有凸條，所述固定座上設有滑槽，所述凸條滑動設于所述滑槽內。

10.一種伸縮裝置，其特征在于，包括：

技術總結
本技術涉及一種自動開閉防護裝置及伸縮裝置，自動開閉防護裝置包括:固定座，貫穿設有工作通道；滑塊，滑動設于所述固定座上，且滑塊遠離固定座的一側設有齒條，滑塊靠近工作通道的一側設有傾斜啟動部；頂蓋，可轉動地設于固定座上，且頂蓋設有轉動齒，轉動齒與齒條嚙合；及彈性件，與滑塊抵接；第一狀態下，頂蓋遮擋于工作通道正上方；第二狀態下，傾斜啟動部被推動，滑塊沿固定座滑動，并使彈性件被壓縮，轉動齒沿齒條轉動，頂蓋將工作通道露出。這種自動開閉防護裝置能夠依靠產品伸出的推力自動打開端口，且依靠彈力能夠自動復位將端口密封，不需要使用者手動操作，使得端口開閉操作便捷高效。

技術研發人員：王新,高現潤
受保護的技術使用者：深圳極別科技有限公司
技術研發日：20240702
技術公布日：2025/4/24
