本發明涉及游樂設施技術領域，尤其涉及一種兒童玩耍的安全游樂挖掘機。

背景技術：

游樂設施是指用于經營目的，在封閉的區域內運行，承載游客游樂的載體。隨著科學的發展，社會的進步，現代游藝機和游樂設施充分運用了機械、電、光、聲、水、力等先進技術。集知識性、趣味性、科學性、驚險性于一體，深受廣大青少年、兒童的普遍喜愛。對豐富人們的娛樂生活，鍛煉人們的體魄陶冶人們的情操，美化城市環境，游樂設備發揮了積極的作用，游樂挖掘機是其中一種普遍的浮游樂設施，傳統的游樂挖掘機游戲內容簡單單一，趣味性和可玩性低，尤其是游樂挖掘機在使用時很容易因人員闖入而照成事故，因此需要一種兒童玩耍的安全游樂挖掘機。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種兒童玩耍的安全游樂挖掘機。

為了實現上述目的，本發明采用了如下技術方案：

一種兒童玩耍的安全游樂挖掘機，包括安全圍欄，所述安全圍欄的內部安裝有驅動裝置，所述驅動裝置上安裝有游樂裝置，所述驅動裝置的兩側均設有模型沙坑，所述驅動裝置的兩端均安裝有擋塊，所述驅動裝置的一側還安裝有扶梯；所述游樂裝置包括安裝底板，所述安裝底板的四側側壁均安裝有光電開關和攝像頭，所述安裝底板底部兩側安裝有兩組連接耳，所述兩組連接耳上安裝有轉軸，所述轉軸的外側套接有從動齒輪，所述兩組連接耳的兩側均安裝有滾輪，所述安裝底板的上方安裝有轉向裝置，所述轉向裝置的上方安裝有固定板，所述固定板的上方安裝有保護罩，所述保護罩的內部安裝有控制柜，且控制柜與固定板連接，所述控制柜的內部安裝有控制器，所述控制柜的一側安裝有座椅，且座椅與固定板，所述保護罩的一側安裝有挖掘機機械手。

優選的，所述驅動裝置包括兩組平行導軌，所述兩組平行導軌的一端安裝有主動滾輪，所述主動滾輪上安裝有驅動電機，所述主動滾輪的外側套接有主動齒輪，所述主動齒輪上嚙合有鏈條，所述兩組平行導軌的另一端安裝有從動滾輪，所述從動滾輪外側套接有從動齒輪，且從動齒輪與鏈條嚙合。

優選的，所述轉向裝置包括轉軸，所述轉軸的一端與安裝底板通過軸承座連接，所述轉軸的另一端與固定板連接，所述轉軸的外側套接有齒輪圈，所述齒輪圈的一側嚙合有主動齒輪，所述主動齒輪上安裝有驅動電機，且驅動電機與安裝底板連接。

優選的，所述控制柜的上方安裝有顯示屏和蜂鳴器，控制器為ARM單片機，所述控制器通過通訊線纜與顯示屏、蜂鳴器、光電開關和攝像頭連接。

優選的，所述保護罩有支撐框架和隔板組成，所述支撐框架位于固定板的上方，所述隔板安裝在支撐框架上，且隔板由鋼化玻璃制成。

優選的，所述模型沙坑的數量為2組，所述模型沙坑沿驅動裝置2對稱設置，每組所述模型沙坑的數量為3個，且每組所述模型沙坑之間均勻分布，每組所述模型沙坑上方噴涂有不同顏色油漆，每組所述模型沙坑內部填充有與噴涂顏色相同的小球。

優選的，所述座椅上安裝有安全帶。

本發明的有益效果：

1、通過設置的安全圍欄和驅動裝置，將游樂裝置限定在規定的范圍內，并將游樂人員與外界隔離開來，避免游樂挖掘機在使用時外界人員的闖入與外界人員隔離開來，提高了游樂挖掘機的安全性能；

2、通過設置的模型沙坑，增加了游樂挖掘機的游戲內容，提高了游樂挖掘機趣味性和可玩性；

3、通過該在安裝底板上安裝的光電開關和攝像頭，實時檢測游樂挖掘機外側的環境，防止因人員的闖入而照成的傷害，提高了游樂挖掘機的安全性能。

附圖說明

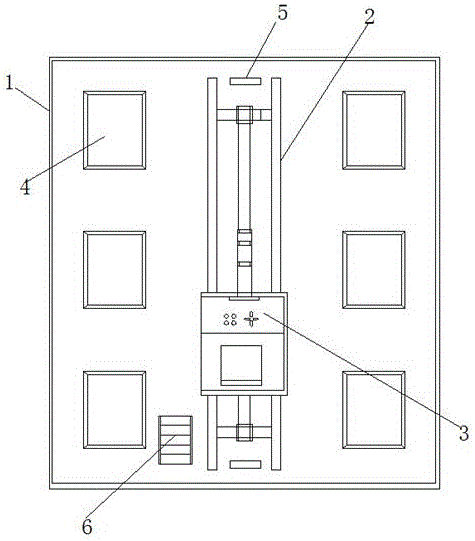

圖1為本發明提出的一種兒童玩耍的安全游樂挖掘機的結構示意圖

圖2為本發明提出的一種兒童玩耍的安全游樂挖掘機游樂裝置的結構示意圖。

圖中：1安全圍欄、2驅動裝置、3游樂裝置、4模型沙坑、5擋塊、6扶梯、7安裝底板、8兩組連接耳、9轉軸、10從動齒輪、11轉向裝置、12固定板、13控制柜、14座椅、15控制器、16保護罩、17滾輪、18挖掘機機械手、19光電開關、20攝像頭。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-2，一種兒童玩耍的安全游樂挖掘機，包括安全圍欄1，安全圍欄1的內部安裝有驅動裝置2，驅動裝置2上安裝有游樂裝置3，驅動裝置2的兩側均設有模型沙坑4，驅動裝置2的兩端均安裝有擋塊5，驅動裝置2的一側還安裝有扶梯6；游樂裝置3包括安裝底板7，安裝底板7的四側側壁均安裝有光電開關19和攝像頭20，安裝底板7底部兩側安裝有兩組連接耳8，兩組連接耳8上安裝有轉軸9，轉軸9的外側套接有從動齒輪10，兩組連接耳8的兩側均安裝有滾輪17，安裝底板7的上方安裝有轉向裝置11，轉向裝置11的上方安裝有固定板12，固定板12的上方安裝有保護罩16，保護罩16的內部安裝有控制柜13，且控制柜13與固定板12連接，控制柜13的內部安裝有控制器15，控制柜13的一側安裝有座椅14，且座椅14與固定板12，保護罩16的一側安裝有挖掘機機械手18。

優選的，驅動裝置2包括兩組平行導軌，兩組平行導軌的一端安裝有主動滾輪，主動滾輪上安裝有驅動電機，主動滾輪的外側套接有主動齒輪，主動齒輪上嚙合有鏈條，兩組平行導軌的另一端安裝有從動滾輪，從動滾輪外側套接有從動齒輪，且從動齒輪與鏈條嚙合，轉向裝置11包括轉軸，轉軸的一端與安裝底板7通過軸承座連接，轉軸的另一端與固定板12連接，轉軸的外側套接有齒輪圈，齒輪圈的一側嚙合有主動齒輪，主動齒輪上安裝有驅動電機，且驅動電機與安裝底板7連接，控制柜13的上方安裝有顯示屏和蜂鳴器，控制器15為ARM單片機，控制器15通過通訊線纜與顯示屏、蜂鳴器、光電開關19和攝像頭20連接，保護罩16有支撐框架和隔板組成，支撐框架位于固定板12的上方，隔板安裝在支撐框架上，且隔板由鋼化玻璃制成，模型沙坑4的數量為2組，模型沙坑4沿驅動裝置2對稱設置，每組模型沙坑4的數量為3個，且每組模型沙坑4之間均勻分布，每組模型沙坑4上方噴涂有不同顏色油漆，每組模型沙坑4內部填充有與噴涂顏色相同的小球，座椅14上安裝有安全帶。

本發明中，游樂人員進入安全圍欄1后從扶梯6進入游樂裝置3內部，然后操作游樂裝置3進行游樂項目游玩，這時候安全圍欄1將非游樂人員隔離開來，游樂裝置3在驅動裝置2上的兩組平行導軌來回移動，將游樂裝置3限定在一定范圍內，方便對游樂裝置3進行控制管理，當非游樂人員闖入安全圍欄1并接近游樂裝置3時，安裝在安裝底板7上的光電開關19檢測到人員闖入，并通過蜂鳴器和攝像頭20提醒游樂人員，防止游樂裝置3對闖入人員造成傷害，游玩時游樂人員操作游樂裝置3對模型沙坑4進行挖掘填充作業，模擬實際挖掘機的操作，根據模型沙坑4的顏射和模型沙坑4內部的小球進行挖掘填充作業，該設計將游樂裝置限定在規定的范圍內，并將游樂人員與外界隔離開來，避免游樂挖掘機在使用時外界人員的闖入與外界人員隔離開來，提高了游樂挖掘機的安全性能，增加了游樂挖掘機的游戲內容，提高了游樂挖掘機趣味性和可玩性，實時檢測游樂挖掘機外側的環境，防止因人員的闖入而照成的傷害，提高了游樂挖掘機的安全性能。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
