本實用新型屬于體育用品設備領域，具體涉及一種戶外運動背帶系統。

背景技術：

隨著經濟發展和社會進步，戶外運動的項目越來越多樣化，越來越多的人開始喜歡戶外運動，尤其是一些極限戶外運動，比如高山滑翔、滑水、水上摩托等。現有很多戶外運動設備中都要用到背帶系統，背帶系統是將人體身體固定并與整個運動設備系統相連接的承力部件，同時也是人體的防護部件，因此其安全性和舒適性都至關重要，但現有背帶系統的舒適性較差，適用性較窄，且操作較復雜。

技術實現要素：

為彌補現有技術的不足，本實用新型提供一種操作方便、舒適可靠、適用性強的戶外運動背帶系統。

本實用新型是通過如下技術方案實現的：

一種戶外運動背帶系統，包括背部和坐部，其特殊之處在于：所述背部下邊緣與坐部后邊緣通過連接帶固定連接；背部上方設有兩條可調節長度的肩帶，該肩帶下端與坐部的兩端固定連接；每條肩帶下部分別固定有一條腿部固定帶，該腿部固定帶通過第一活動扣與固定在坐部前邊的腿部調節帶連接；一條肩帶上部固定有胸部固定帶，另一條肩帶上部固定有胸部調節帶，胸部固定帶與胸部調節帶通過第二活動扣連接。

本實用新型的戶外運動背帶系統，所述連接帶、肩帶、腿部調節帶由一條完整的背帶一體構成，該背帶的兩端就是兩條腿部調節帶，背帶的中間部分作為肩帶和固定背部與坐部的連接帶。

本實用新型的戶外運動背帶系統，所述肩帶上部設有調節肩帶長度的調節扣和便于懸吊的掛點。

本實用新型的戶外運動背帶系統，所述第一活動扣包括上下兩個日字扣，每個日子扣包括前梁、后梁、第一孔隙、第二孔隙，腿部固定帶一端固定在下方日子扣的前梁上，腿部調節帶一端從下至上穿過下方日子扣和上方日子扣的第一孔隙，再從上至下穿過上方日子扣和下方日子扣的第二孔隙后穿出，活動結包裹在上下兩個日字扣的后梁上通過拉手轉動，第二活動扣與第一活動扣的結構相同。

進一步，所述背部采用特斯林網布制成，所述坐部包括三層，從上至下依次為3D網眼布、環氧樹脂板和特斯林網布，特斯林網布具有耐高溫抗紫外線和防雨水耐老化等特點，適用于戶外產品特別是水上項目。

本實用新型的有益效果是：本實用新型整體結構簡單，安全性好，穿戴操作不復雜，符合人體工程力學，舒適性強，且重量輕，不吸水，對于空中極限運動和水上運動都適用。

附圖說明

附圖1是本實用新型的結構示意圖。

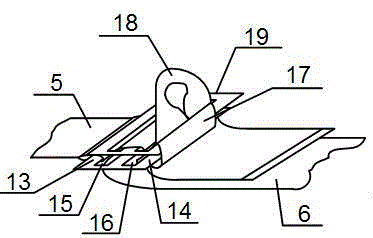

附圖2是本實用新型第一活動扣的結構示意圖。

圖中，1背部，2坐部，3連接帶，4肩帶，5腿部固定帶，6腿部調節帶，7第一活動扣，8胸部固定帶，9胸部調節帶，10第二活動扣，11調節扣，12掛點，13前梁，14后梁，15第一孔隙，16第二孔隙，17活動結，18拉手，19日子扣。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

附圖是本實用新型的一種具體實施方式。該實施例包括背部1和坐部2，所述背部1下邊緣與坐部2后邊緣通過連接帶3固定連接；背部1上方設有兩條可調節長度的肩帶4，該肩帶4下端與坐部2的兩端固定連接；肩帶4上部設有調節肩帶4長度的調節扣11和便于懸掛的掛點12，每條肩帶4下部定有一條腿部固定帶5，該腿部固定帶5通過第一活動扣7與固定在坐部2前邊的腿部調節帶6連接；一條肩帶4上部固定有胸部固定帶8，另一條肩帶4上部固定有胸部調節帶9，胸部固定帶8與胸部調節帶9通過第二活動扣10連接，第二活動扣10與第一活動扣7的結構相同。

本實施例的兩條連接帶3、肩帶4、腿部調節帶6由一條完整的背帶一體構成，該背帶的兩端就作為兩條腿部調節帶5，背帶的中間部分作為肩帶4和固定背部1與坐部2的連接帶3。在實際制作時，先將背帶一端作為腿部調節帶5，接著順著坐部2底面一側和背部1背面一側縫合固定，中間留有連接帶3便于背部1與坐部2之間保持柔性，背帶從背部1一側伸出，作為一邊的一條肩帶4，再從坐部2底面橫向固定，伸出坐部2后向上延伸構成另一側的另一條肩帶4，接著固定在背部1背面一側和坐部2一側，同樣中間留有連接帶3，該連接帶3與之前的一條連接帶3對稱，最后伸出坐部2的一端作為另一條腿部調節帶5，一體構成，結構牢固。

第一活動扣7的結構如附圖2所示，第一活動扣7包括上下兩個日字扣19，每個日子扣19包括前梁13、后梁14、第一孔隙15、第二孔隙16，腿部固定帶5一端固定在下方日子扣19的前梁13上，腿部調節帶6一端從下至上穿過下方日子扣19和上方日子扣19的第一孔隙15，再從上至下穿過上方日子扣19和下方日子扣19的第二孔隙16后穿出并拉緊，活動結17包裹在上下兩個日字扣19的后梁14上通過拉手18轉動，第一活動扣7在扣緊狀態下，拉動拉手18轉動活動結17，該活動結17與穿過上下日子扣19第二孔隙16的腿部調節帶6發生相對摩擦運動使腿部調節帶6發生松動，從而便于調節長度。

本實施例可作為多種戶外運動項目的背帶系統，使用時，將運動設備掛在本實施例肩帶4的掛點12上，打開第二活動扣10與第一活動扣7，使用者將肩帶4挎在肩膀上，并調節調節扣11將肩帶4長度調到合適長度，兩腿置于兩邊肩帶4下部與腿部固定帶5的空隙內，臀部緊貼坐部2，后備靠緊背部1，扣緊兩個第一活動扣7，將腿部固定帶5與腿部調節帶6根據使用者體型固定好，然后扣緊第二活動扣10將胸部固定帶8與胸部調節帶9貼近身體固定好即可，操作簡單，在使用完后，分別拉動，第二活動扣10和第一活動扣7上的活動結17使固定的胸部調節帶9和腿部調節帶6松動從而使身體脫出背帶系統。

本實施例的背帶系統，背部1采用特斯林網布制成，所述坐部2包括三層，從上至下依次為3D網眼布、環氧樹脂板和特斯林網布，3D網眼布透氣舒適性好，環氧樹脂板起到支撐防變形作用，特斯林網布耐高溫抗紫外線和防雨水耐老化，使用壽命強，適用范圍廣，特別適用于一些水上項目，避免坐部吸水后濕重使身體感覺不適。
