本實用新型涉及一種過山車麻將機的升牌機構。

背景技術：

過山車麻將機上牌時，升牌板自由端下降并與軌道底面相接，麻將牌在升牌滑塊推動下順著軌道和升牌板升到桌面上。由于升牌板下降，升牌板和桌面板形成了一個夾角，麻將牌從升牌板移到桌面時會有一個轉動動作，而且麻將牌的移動慣性會加大這個轉動動作的幅度。每方麻將牌升牌時由于第一墩牌前是空的，無其他麻將牌靠住，這個轉動動作有時會導致第一墩牌向前翻倒。

技術實現要素：

本實用新型的目的是提供一種減小麻將牌轉動動作的幅度，使麻將牌移動平穩，防止倒牌的過山車麻將機的升牌機構。

實現本實用新型目的的技術方案是：一種過山車麻將機的升牌機構，包括升牌板、支架、驅動組件、第一磁鐵和第二磁鐵；所述升牌板的一端與支架轉動連接；所述驅動組件驅動升牌板轉動；所述第一磁鐵設置在升牌板上，并靠近升牌板與支架轉動連接的一端；所述第二磁鐵設置在麻將機桌面板上，并靠近升牌板與支架轉動連接的一端；所述升牌板的上端面以及麻將機桌面板的上端面均覆蓋有絨布；所述第一磁鐵和第二磁鐵均設置在絨布的下方，并且第一磁鐵和第二磁鐵的磁極方向均為與麻將牌相吸的方向。

所述升牌板的一端設有與支架轉動連接的轉軸。

所述升牌板的另一端的端面下部設有能夠擋住麻將機桌面板下端面的擋塊。

所述驅動組件包括電機、搖臂和撐塊；所述撐塊固定在升牌板底部，撐塊上設有滑槽；所述搖臂的一端固定在電機的輸出軸上，另一端與撐塊上的滑槽滑動連接。

一種過山車麻將機的升牌機構，還包括限位組件；所述限位組件包括位置傳感器、第一感應元件和第二感應元件；所述第一感應元件和第二感應元件設置在升牌板的一側面上；所述位置傳感器靠近升牌板的一側面設置；所述升牌板旋轉至最高位置和最低位置時，第一感應元件和第二感應元件分別與位置傳感器相配合。

采用了上述技術方案，本實用新型具有以下的有益效果：(1)本實用新型在靠近升牌板與支架轉動連接的一端的升牌板和麻將機桌面板的絨布下方加裝磁鐵，由于麻將機用的麻將牌內部是有磁鐵的，而第一磁鐵和第二磁鐵的磁極方向均為與麻將牌相吸的方向，因此升牌時磁鐵會吸引麻將牌貼緊絨布，減小麻將牌轉動動作的幅度，使麻將牌移動平穩，防止倒牌。

(2)本實用新型的升牌板的另一端的端面下部設有能夠擋住麻將機桌面板下端面的擋塊，確保升牌板向上轉動到位時，升牌板的上端面與麻將機桌面板的上端面平齊。

(3)本實用新型的限位組件有效防止電機超負荷運行，延長設備壽命，實現了自動檢測、智能控制。

附圖說明

為了使本實用新型的內容更容易被清楚地理解，下面根據具體實施例并結合附圖，對本實用新型作進一步詳細的說明，其中

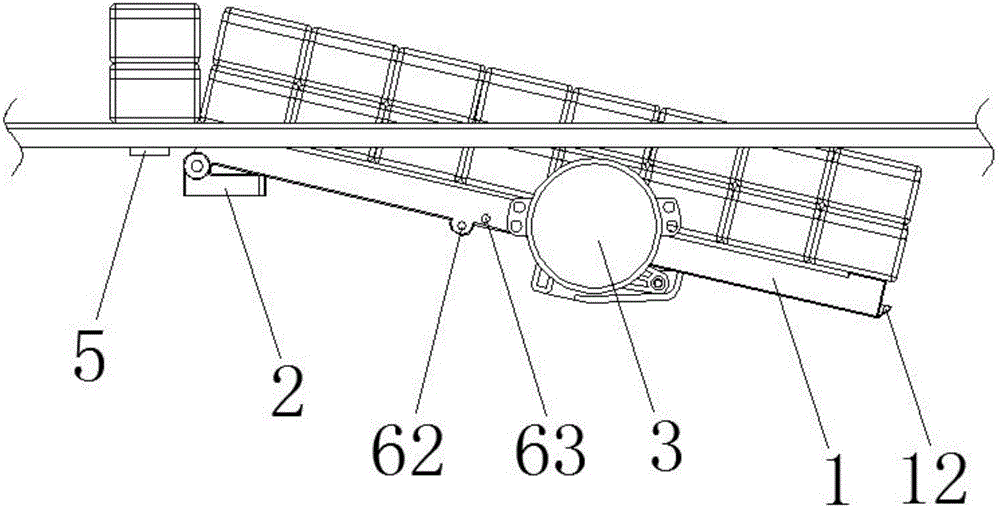

圖1為本實用新型的結構示意圖。

圖2為圖1去除限位組件的位置傳感器后的結構示意圖。

圖3為圖1去除支架后的仰視圖。

附圖中的標號為：

升牌板1、轉軸11、擋塊12、支架2、驅動組件3、電機31、搖臂32、撐塊33、第一磁鐵4、第二磁鐵5、限位組件6、位置傳感器61、第一感應元件62、第二感應元件63、麻將機桌面板7、絨布8。

具體實施方式

(實施例1)

見圖1至圖3，本實施例的過山車麻將機的升牌機構，包括升牌板1、支架2、驅動組件3、第一磁鐵4、第二磁鐵5和限位組件6。

升牌板1的一端與支架2轉動連接，升牌板1的一端設有與支架2轉動連接的轉軸11。升牌板1的另一端的端面下部設有能夠擋住麻將機桌面板7下端面的擋塊12。驅動組件3驅動升牌板1轉動。驅動組件3包括電機31、搖臂32和撐塊33。撐塊33固定在升牌板1底部，撐塊33上設有滑槽。搖臂32的一端固定在電機31的輸出軸上，另一端與撐塊33上的滑槽滑動連接。第一磁鐵4設置在升牌板1上，并靠近升牌板1與支架2轉動連接的一端。第二磁鐵5設置在麻將機桌面板7上，并靠近升牌板1與支架2轉動連接的一端。升牌板1的上端面以及麻將機桌面板7的上端面均覆蓋有絨布8。第一磁鐵4和第二磁鐵5均設置在絨布8的下方，并且第一磁鐵4和第二磁鐵5的磁極方向均為與麻將牌相吸的方向。限位組件6包括位置傳感器61、第一感應元件62和第二感應元件63。第一感應元件62和第二感應元件63設置在升牌板1的一側面上。位置傳感器61靠近升牌板1的一側面設置。升牌板1旋轉至最高位置和最低位置時，第一感應元件62和第二感應元件63分別與位置傳感器61相配合。

由于麻將機用的麻將牌內部是有磁鐵的，而第一磁鐵4和第二磁鐵5的磁極方向均為與麻將牌相吸的方向，因此升牌時磁鐵會吸引麻將牌貼緊絨布8，減小麻將牌轉動動作的幅度，使麻將牌移動平穩，防止倒牌。

以上所述的具體實施例，對本實用新型的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的具體實施例而已，并不用于限制本實用新型，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
