本實用新型涉及一種魔方，具體是一種圓方中心三階魔方，屬于玩具產品應用技術領域。

背景技術：

隨著我國經濟的快速發展以及人民生活水平的日益提高，玩具對現在的孩子而言已不像以前那么觸不可及了，每個孩子都會有著很多種玩具，伴隨著“二胎”政策的開放，玩具市場的前景呈現出一片良好態勢，魔方作為一種益智類玩具，一直以來備受人們喜愛，衍生出了多種形態種類的魔方，其中三階魔方是應用最為廣泛的一種，當前使用的三階魔方的中心件與邊塊和角塊的連接不夠緊固，并且扣合處摩擦力較小容易松動，魔方轉動過程不夠流暢。因此，針對上述問題提出一新型玩具車。

技術實現要素：

本實用新型是針對以上不足，提供一種結構簡單，在內部設有卡位來調節玩具車轉向的一種圓方中心三階魔方。

本實用新型解決其技術問題所采用的技術方案是：

一種圓方中心三階魔方，包括魔方主體以及所述魔方主體內部設有三階邊塊，且三階邊塊底部設有第一固定凹槽；所述第一固定凹槽一側設置固定凸頭，且固定凸頭底部設有第一固定底座；所述三階邊塊側面連接三階角塊，且三階角塊底部設置第二固定底座；所述三階角塊內部設有第二固定凹槽，且三階角塊連接連接件；所述連接件頂部設有連接插頭，且連接件表面設有連接孔；所述連接件底部設置連接凸頭；所述三階邊塊連接中心件，且中心件頂部設置中心蓋；所述中心蓋底部設置中心座，且中心座底部設置中心底盤；所述中心件底部連接支撐桿。

所述中心座為圓柱形，且中線座與中心蓋之間扣合連接。

所述中心底盤四角呈凸起狀，且中心底盤側面采用三段圓角設計。

所述連接插頭與所述第二固定凹槽之間插合連接。

所述連接凸頭固定在所述第一固定凹槽內部。

所述固定凸頭扣合在所述中心底盤的底部。

本實用新型涉及一種魔方，具體提供一種圓方中心三階魔方。本實用新型的一種圓方中心三階魔方，包括魔方主體以及所述魔方主體內部設有三階邊塊，且三階邊塊底部設有第一固定凹槽；所述第一固定凹槽一側設置固定凸頭，且固定凸頭底部設有第一固定底座；所述三階邊塊側面連接三階角塊，且三階角塊底部設置第二固定底座；所述三階角塊內部設有第二固定凹槽，且三階角塊連接連接件；所述連接件頂部設有連接插頭，且連接件表面設有連接孔；所述連接件底部設置連接凸頭；所述三階邊塊連接中心件，且中心件頂部設置中心蓋；所述中心蓋底部設置中心座，且中心座底部設置中心底盤；所述中心件底部連接支撐桿。與現有技術相比，該種魔方的三階中心采用上圓下方設計，從而避免了中心件與邊塊和角塊之間產生碰撞，在中心底盤的側壁處采用三段圓角設計，能夠?qū)⒅行膲K分為三個圓角組，上部分為最大圓角設計，中部最小底部為中等圓角，使得底盤與三階邊塊扣合時更為順暢，在中心塊在頂部和底部均設有摩擦面，并且中心件底部四個圓相交處拋棄了以往的圓角技術，而采用平面切割技術，可以使得中心件與其他零件的連接處更為緊固，從而增加魔方轉動時的流暢度；縮小了中心塊的螺絲部分，角塊卡角處設計為三角形，從而提高三階魔方的防轉角能力；增加有T型連接桿，連接桿前端的三角連接插頭能夠?qū)⑷齻€(gè)角塊固定在一起，并且連接凸頭能夠連接至第一固定凹槽內部，從而將角塊與邊塊緊密連接在一起。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

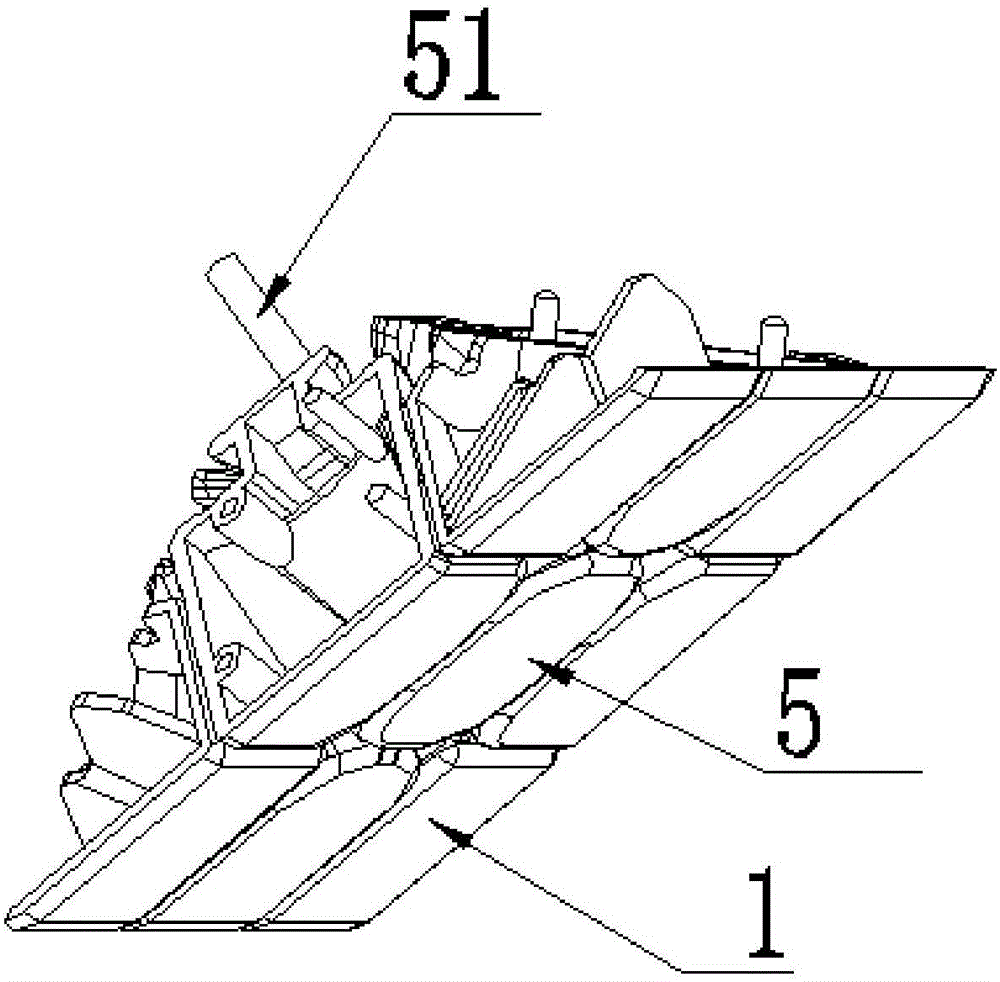

圖1為本實用新型內部結構示意圖；

圖2為本實用新型魔方面板結構意圖；

圖3為本實用新型三階邊塊結構示意圖；

圖4為本實用新型三階角塊結構示意圖；

圖5為本實用新型連接件結構示意圖；

圖6為本實用新型中心件結構示意圖；

圖7為本實用新型局部連接結構示意圖；

圖8為本實用新型局部連接結構示意圖。

圖中：1、魔方主體，2、三階邊塊，21、第一固定凹槽，22、第一固定底座，23、固定凸頭，3、三階角塊，31、第二固定凹槽，32、第二固定底座，4、連接件，41、連接插頭，42、連接凸頭，43、連接孔，5、中心件，51、支撐桿，52、中心座，53、中心底盤，54、中心蓋。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步說明，但不作為對本實用新型的限定。

下面給出一個最佳實施例：一種圓方中心三階魔方，包括魔方主體1以及所述魔方主體1內部設有三階邊塊2，且三階邊塊2底部設有第一固定凹槽21；所述第一固定凹槽21一側設置固定凸頭23，且固定凸頭23底部設有第一固定底座22；所述三階邊塊2側面連接三階角塊3，且三階角塊3底部設置第二固定底座32；所述三階角塊3內部設有第二固定凹槽31，且三階角塊3連接連接件4；所述連接件4頂部設有連接插頭41，且連接件4表面設有連接孔43；所述連接件4底部設置連接凸頭42；所述三階邊塊2連接中心件5，且中心件5頂部設置中心蓋54；所述中心蓋54底部設置中心座52，且中心座52底部設置中心底盤53；所述中心件5底部連接支撐桿51。

所述中心座52為圓柱形，且中線座52與中心蓋54之間扣合連接。

所述中心底盤53四角呈凸起狀，且中心底盤53側面采用三段圓角設計。

所述連接插頭41與所述第二固定凹槽31之間插合連接。

所述連接凸頭42固定在所述第一固定凹槽31內部。

所述固定凸頭23扣合在所述中心底盤53的底部。

魔方在組裝時，將四個三階邊塊2的固定凸頭23固定在中心底盤53的底部，完成后將連接件4的連接凸頭42插入第一固定凹槽21內部，然后連接插頭41處插上三個三階角塊3，將第二固定底座32固定在連接孔43內部，如此重復拼接便可組成魔方主體1，在轉動時中心件5側壁的光滑圓角能夠避免與三階邊塊2和三階角塊3掛碰，并且中心件5頂部和底部的摩擦處理面，能夠增大邊塊與中心件5的摩擦力，使得轉動過程更為順暢。

以上的實施例，只是本實用新型較優選的具體實施方式的一種，本領域的技術人員在本實用新型技術方案范圍內進行的通常變化和替換都應包含在本實用新型的保護范圍內。
