本實用新型涉及樹木攀爬裝置技術領域，更具體地說是一種結構簡單、使用方便、安全性高的樹木攀爬裝置。

背景技術：

現有的樹木攀爬作業大致可分為兩大部分：在林業方面，隨著社會的發展，人們的環保意識逐漸的提高，對林業的保護和發展也隨之深入，在樹木生長的過程中，工作人員需要爬上樹，對樹木進行修剪或除蟲等工作，以保證樹木筆直健康的生長，有時工作人員還需要爬到樹上采集樹種；在農業方面，樹木開花需要授粉時，人們需要爬上樹進行授粉，在果實成熟時，人們需要爬上樹進行采摘，有時人們還需要對樹木進行除蟲、修剪以及噴灑農藥等。

目前我國并未開展有關樹木攀爬裝置的研制工作，樹木攀爬作業還是以傳統的人工爬樹作業方式為主，這種方法存在作業效率低、成本高、勞動強度大以及安全性差等問題，嚴重制約了林業和農業的持續健康發展。本實用新型就是提供一種專門用于攀爬樹木的裝置，旨在提高樹木作業效率和安全性，降低工作強度和成本，促進林業和農業的機械化進程。

技術實現要素：

本實用新型的目的是為了彌補現有技術的不足，提供一種操作方便、攀爬效率高、勞動強度低的樹木攀爬裝置。

本實用新型的目的是通過以下技術方案實現的：

一種樹木攀爬裝置，包括安全帽、安全帶、攀爬裝置上驅動部、攀爬裝置下驅動部以及連接繩，所述的攀爬裝置上驅動部是由座椅、主體支架、調節板、調節臂、安全扣、橡膠包裹的鋼繩、橡膠墊、橡膠墊支架以及連接耳組成，所述的主體支架是由矩形結構鋼焊接而成，所述的座椅與主體支架是由焊接連接，所述的調節板通過調節板的主安裝孔，采用螺栓與主體支架相連接，且通過調節板與調節臂的安裝孔，采用螺栓與調節臂連接，所述的攀爬裝置上驅動部具有2個調節臂，通過上下2個調節板與調節臂的調節孔的配合來調節2個調節臂的開口角度以適應不同直徑的樹木，所述的調節臂是由若干個調節半環和調節桿焊接而成，且調節半環均勻分布在調節桿上，所述的橡膠包裹的鋼繩通過2個安全扣與2個調節臂的調節半環相連，以此將攀爬裝置固定在樹木上，鋼繩外包裹的橡膠起到保護樹木的作用，以免在攀爬時鋼繩損傷樹木外表面，通過使用安全扣可以與不同的調節半環相連接，以適應在攀爬過程中樹木直徑的變化，旨在最大程度地發揮該裝置的攀爬性能，所述的主體支架下端的左右兩側上焊有2個橡膠墊支架，并且在這2個橡膠墊支架上連接有橡膠墊，在攀爬時2個橡膠墊支架處會成為該裝置的受力支點，因此為了保護樹木在此處連接有橡膠墊，所述的攀爬裝置下驅動部是由主體支架、調節板、調節臂、安全扣、橡膠包裹的鋼繩、橡膠墊、橡膠墊支架、連接耳、腳扣以及腳扣支架組成，所述的攀爬裝置下驅動部與攀爬裝置上驅動部的結構組成大體一致，只是個別結構有差異，這里只是詳細描述有差異的部分，所述的主體支架下部焊有腳扣支架，所述的腳扣支架的左右兩側分別焊有1個腳扣，與攀爬裝置上驅動部不同的是攀爬裝置下驅動部并沒有座椅，其余部分均與攀爬裝置上驅動部一樣，所述的連接繩分別系于攀爬裝置上驅動部和攀爬裝置下驅動部的連接耳，連接繩一方面方便樹木攀爬作業人員運輸該裝置，即進行樹木攀爬作業的工人通過連接繩扛著該裝置從一個樹林移動到下一個樹林，另一方面連接繩可以防止在攀爬作業時由于操作失誤導致攀爬裝置上驅動部或攀爬裝置下驅動部掉落在地上，從而影響工作效率和人們的人身安全。

本實用新型的優點在于：

本實用新型結構簡單，使用方便，可以有效提高進行樹木攀爬作業人們的工作效率并降低勞動強度。此外，該裝置配有全套的防護設備，可以有效避免樹木攀爬作業人員由于個人失誤或天氣原因導致的墜落事故，提高了樹木攀爬作業工作的安全性。特別地，該裝置對操作人員的專業技能要求不高，具有較好的普及度，即便是非青壯年勞動力也能使用本裝置輕松完成樹木攀爬作業，這在一定程度上降低了勞動力成本。該裝置具有適應不同直徑樹木的可調節機構，可以根據樹木的品種調節裝置，以使該裝置發揮最佳的攀爬性能，從而保障了該裝置的實用性。

附圖說明

圖1為本實用新型的結構示意圖；

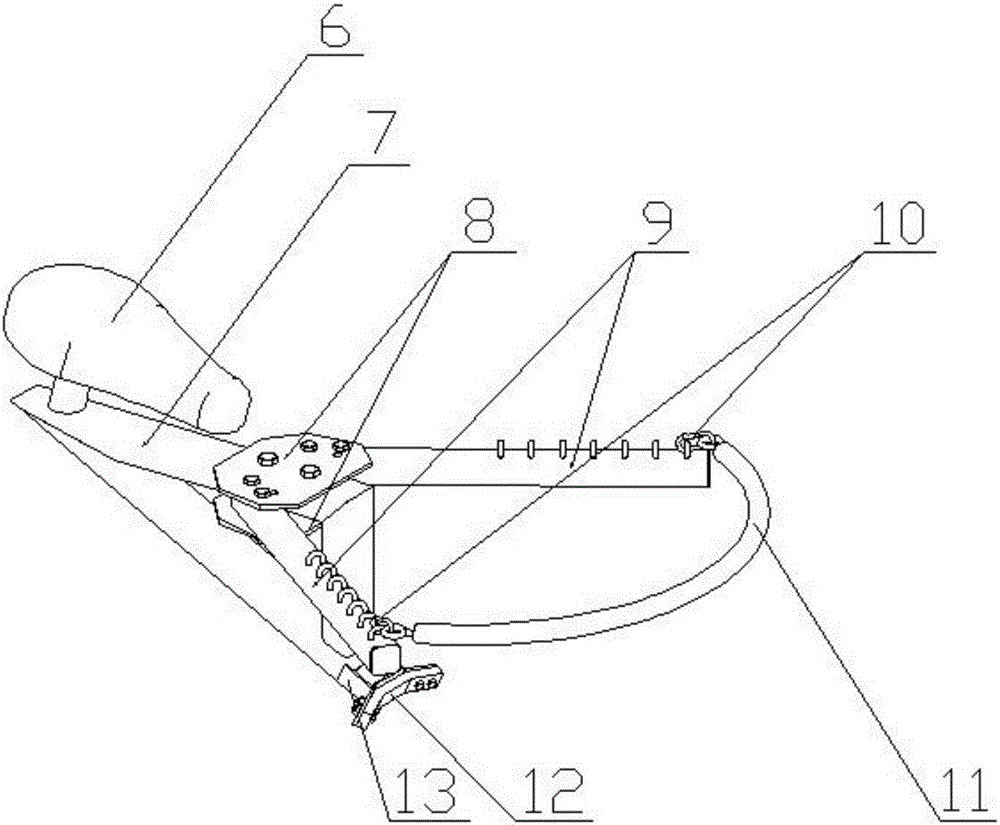

圖2為本實用新型攀爬裝置上驅動部的結構示意圖；

圖3為圖2的側視示意圖；

圖4為本實用新型攀爬裝置下驅動部的結構示意圖；

圖5為本實用新型調節板的結構示意圖；

圖6為本實用新型調節臂的結構示意圖；

圖7為圖6的側視示意圖。

圖中：1-安全帽、2-安全帶、3-攀爬裝置上驅動部、4-攀爬裝置下驅動部、5-連接繩、6-座椅、7-主體支架、8-調節板、8a-調節板的主安裝孔、8b-調節板的調節孔、8c-調節板的安裝孔、9-調節臂、9a-調節半環、9b-調節臂的調節孔、9c-調節臂的安裝孔、9d-調節桿、10-安全扣、11-橡膠包裹的鋼繩、12-橡膠墊、13-橡膠墊支架、14-連接耳、15-腳扣、16-腳扣支架。

具體實施方式

下面結合附圖和具體實施例對本實用新型做進一步詳細說明。

一種樹木攀爬裝置，包括安全帽1、安全帶2、攀爬裝置上驅動部3、攀爬裝置下驅動部4以及連接繩5，所述的攀爬裝置上驅動部是由座椅6、主體支架7、調節板8、調節臂9、安全扣10、橡膠包裹的鋼繩11、橡膠墊12、橡膠墊支架13以及連接耳14組成，所述的主體支架7是由矩形結構鋼焊接而成，所述的座椅6與主體支架7是由焊接連接，所述的調節板8通過調節板的主安裝孔8a，采用螺栓與主體支架7相連接，且通過調節板的安裝孔8c與調節臂的安裝孔9c，采用螺栓與調節臂9連接，所述的攀爬裝置上驅動部3具有2個調節臂9，通過上下2個調節板的調節孔8b與調節臂的調節孔9b的配合來調節2個調節臂9的開口角度以適應不同直徑的樹木，所述的調節臂9是由若干個調節半環9a和調節桿9d焊接而成，且調節半環9a均勻分布在調節桿9d上，所述的橡膠包裹的鋼繩11通過2個安全扣10與2個調節臂的調節半環9a相連，以此將攀爬裝置固定在樹木上，鋼繩外包裹的橡膠起到保護樹木的作用，以免在攀爬時鋼繩損傷樹木外表面，通過使用安全扣10可以與不同的調節半環9a相連接，以適應在攀爬過程中樹木直徑的變化，旨在最大程度地發揮該裝置的攀爬性能，所述的主體支架7下端的左右兩側上焊有2個橡膠墊支架13，并且在這2個橡膠墊支架13上連接有橡膠墊12，在攀爬時2個橡膠墊支架13處會成為該裝置的受力支點，因此為了保護樹木在此處連接有橡膠墊12，所述的攀爬裝置下驅動部4是由主體支架7、調節板8、調節臂9、安全扣10、橡膠包裹的鋼繩11、橡膠墊12、橡膠墊支架13、連接耳14、腳扣15以及腳扣支架16組成，所述的攀爬裝置下驅動部4與攀爬裝置上驅動部3的結構組成大體一致，只是個別結構有差異，這里只是詳細描述有差異的部分，所述的主體支架7下部焊有腳扣支架16，所述的腳扣支架16的左右兩側分別焊有1個腳扣15，與攀爬裝置上驅動部3不同的是攀爬裝置下驅動部4并沒有座椅6，其余部分均與攀爬裝置上驅動部3一樣，所述的連接繩5分別系于攀爬裝置上驅動部3和攀爬裝置下驅動部4的連接耳14，連接繩5一方面方便樹木攀爬作業人員運輸該裝置，即樹木攀爬作業人員通過連接繩5扛著該裝置從一個樹林移動到下一個樹林，另一方面連接繩5可以防止在攀爬作業時由于操作失誤導致攀爬裝置上驅動部3或攀爬裝置下驅動部4掉落在地上，從而影響樹木攀爬作業效率和攀爬人員的人身安全。

工作時樹木攀爬作業人員通過連接繩扛著該裝置來到樹木下，并依據樹木的具體直徑大小通過調節板與調節臂的調節孔的配合來調節2個調節臂的開口角度以適應不同直徑的樹木，橡膠包裹的鋼繩通過安全扣與調節臂的調節半環相連接，以此將攀爬裝置上驅動部和攀爬裝置下驅動部以上下分布的形式固定在樹木上，待安裝完畢，攀爬作業人員佩戴安全帽和安全帶，將腳放入攀爬裝置下驅動部的腳扣中，并坐在攀爬裝置上驅動部的座椅上，將安全帶一端系在身上一端系在樹木上，攀爬時攀爬作業人員的腿先發力，手握住攀爬裝置上驅動部的主體支架使攀爬裝置上驅動部隨著攀爬作業人員的上身向上移動，然后攀爬作業人員坐在座椅上，使整個身體達到一個平衡狀態后，借助腿部的力量使攀爬裝置下驅動部向上移動，如此動作反復交替進行，即可完成樹木的攀爬，在整個攀爬過程中，要依據樹木直徑的變化隨時調節安全扣和調節臂的調節半環，以使攀爬作業人員的身體始終達到最佳的平衡狀態，防止跌落事故的發生。

本實用新型結構簡單，使用方便，可以有效提高進行樹木攀爬作業人們的工作效率并降低勞動強度。此外，該裝置配有全套的防護設備，可以有效避免樹木攀爬作業人員由于個人失誤或天氣原因導致的墜落事故，提高了樹木攀爬作業工作的安全性。特別地，該裝置對操作人員的專業技能要求不高，具有較好的普及度，即便是非青壯年勞動力也能使用本裝置輕松完成樹木攀爬作業，這在一定程度上降低了勞動力成本。該裝置具有適應不同直徑樹木的可調節機構，可以根據樹木的品種調節裝置，以使該裝置發揮最佳的攀爬性能，從而保障了該裝置的實用性。

以上所揭露的僅為本實用新型的優選實施例而已，當然不能以此來限定本實用新型之權利范圍，因此依本實用新型申請專利范圍所作的等同變化，仍屬本實用新型所涵蓋的范圍。
