本實用新型涉及標槍技術領域，具體為一種防誤傷標槍。

背景技術：

投標槍是一種田徑運動中的一種，是由肩上持槍經過一段預先助跑連接投擲步獲得動量，通過爆發式的最后用力作用于標槍的縱軸上，將標槍經肩上投出去，運動員將標槍投擲出去后，標槍會在空中飛行一段距離做拋物運動之后標槍前面的頭會與地面接觸，標槍頭與地面接觸的成績就是運動員的有效成績，但是目前的標槍為了方便裁判員更加清晰準確的了解運動員的成績在標槍前面設置尖金屬頭，使標槍落地的時候前面的尖金屬頭會使標槍插入地面中，標槍插入地面中后裁判員便能根據標槍插入的位置了解到運動員的成績，但是尖金屬頭的危險性非常高，在練習標槍的時候有時會發生標槍傷人事件。

技術實現要素：

本實用新型的目的在于提供一種防誤傷標槍，具備當標槍接觸到人時不會發生危險狀況的優點，解決了背景技術中提到的尖金屬頭的危險非常高，在練習標槍的時候經常會發生標槍傷人事件的問題。

為實現上述目的，本實用新型提供如下技術方案：一種防誤傷標槍，包括標槍本體，所述標槍本體的一端固定安裝有防護標記頭。

所述防護標記頭包括標記液盛放筒，所述標記液盛放筒的一側開設有通孔，所述通孔的內部滑動連接有壓縮桿，所述壓縮桿的一端插入標記液盛放筒的內部并與標記液盛放筒內部的移動板的一側固定連接，所述移動板的另一側與移動桿的一端固定連接，所述移動桿的另一端插入固定套筒的內腔，并與固定套筒內部的彈簧的一端固定連接，所述彈簧的另一端與固定套筒一側的內壁固定連接，所述固定套筒的一側與標記液盛放筒內壁遠離壓縮桿的一側固定連接。

所述標記液盛放筒的一側位于通孔的兩端均開設有漏液孔，所述漏液孔內固定安裝有漏液頭，且移動板的兩端對應漏液孔的位置均固定安裝有封口塞。

優選的，所述標槍本體內部固定安裝有增重環，且標槍本體的外表面套接有防滑套，防滑套的表面設置有防滑紋。

優選的，所述壓縮桿暴露在空氣中的一端固定安裝有橡膠頭，且通孔的內壁上套接有密封套。

優選的，所述封口塞包括封口塊，且封口塊的一側與移動板的一側固定連接，封口塊的另一側與彈性塞的一側固定連接。

優選的，所述漏液頭上開設有網狀的出液孔。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過設置防護標記頭代替了傳統的尖金屬頭，當標槍砸到人時大大的減少了標槍帶來的傷害，達到了防止標槍誤傷的效果。

2、本實用新型通設置標記液盛放筒并開設通孔使壓縮桿可以在通孔內滑動，通過壓縮桿帶動移動板移動，通過移動板移動和封口塞的配合可以對漏液孔進行開啟和閉合，通過開啟和閉合漏液孔使標記液盛放筒內的標記液可以流出標記液盛放筒，標記液流出標記液盛放筒后便可以對標槍落地的位置進行標記，標槍落地后彈起，通過彈簧、移動桿和固定套筒的配合使移動板恢復原位堵塞漏液孔使標記液無法流出，不需要使用尖金屬頭插入地面中進行標記，達到了防止標槍誤傷的效果。

附圖說明

圖1為本實用新型結構示意圖；

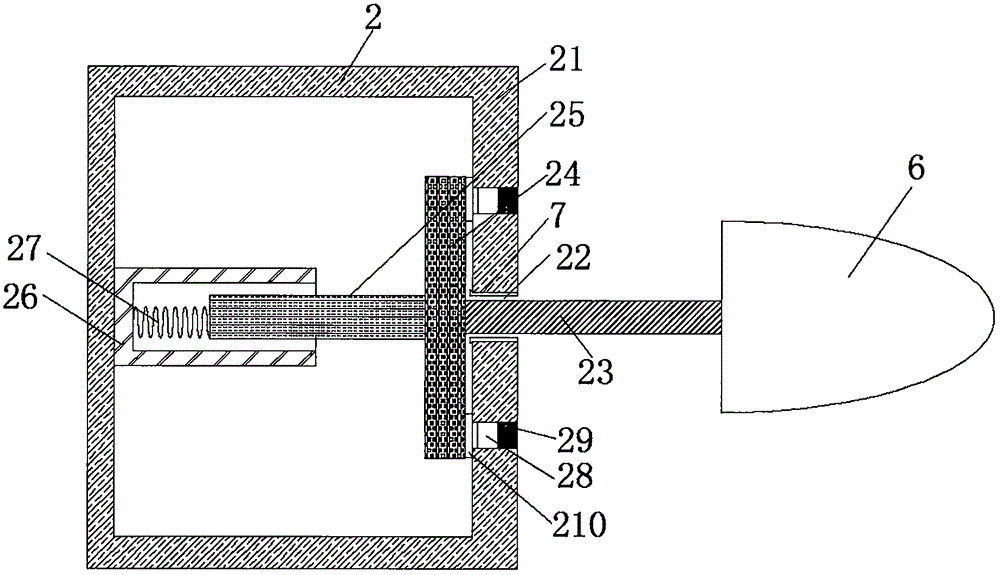

圖2為本實用新型防護標記頭的剖視圖；

圖3為本實用新型漏液頭的結構示意圖；

圖4為本實用新型封口塞的結構示意圖。

圖中：1標槍本體、2防護標記頭、21標記液盛放筒、22通孔、23壓縮桿、24移動板、25移動桿、26固定套筒、27彈簧、28漏液孔、29漏液頭、210封口塞、2101封口塊、2102彈性塞、3增重環、4防滑套、5防滑紋、6橡膠頭、7密封套、8出液孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，一種防誤傷標槍，包括標槍本體1，標槍本體1內部固定安裝有增重環3，增重環3設計在標槍本體1的后端，使標槍本體1的重心向后移，從而使標槍下滑的更快，從而減少標槍的飛行距離保證了觀眾的安全，且標槍本體1的外表面套接有防滑套4，防滑套4使標槍不易從運動員手中滑落，減少了因運動員手滑導致無法控制標槍的飛行軌跡造成標槍傷人事件，防滑套4的表面設置有防滑紋5，通過設置防滑紋5增加標槍與運動員手的摩擦力，從而防止標槍滑落，標槍本體1的一端固定安裝有防護標記頭2，通過設置防護標記頭2對標槍落地的位置進行標記，同時解決了標槍尖金屬頭傷人的問題。

防護標記頭2包括標記液盛放筒21，標記液盛放筒21內盛放有標記液，標記液為一種標記油漆，當滴落到地面上后，便會對地面進行標記，當標記結束后可以通過有機溶劑進行祛除，防止標記影響下一次標槍的成績，這種標記液和有機溶劑市場上均能買到，標記液盛放筒21的一側開設有通孔22，通孔22的內部滑動連接有壓縮桿23，壓縮桿23的一端插入標記液盛放筒21的內部并與標記液盛放筒21內部的移動板24的一側固定連接，當標槍落地后，壓縮桿23由于地面的阻力停止繼續移動，但是標槍本體1會因為慣性力的作用繼續向前運動，從而使壓縮桿23推動移動板24向標記液盛放筒21的內部進行移動，壓縮桿23暴露在空氣中的一端固定安裝有橡膠頭6，橡膠頭6具有彈性使標槍砸到人后避免了人體的受傷，同時橡膠頭6采用流線型設計使運動員的成績更好，且通孔22的內壁上套接有密封套7，密封套7增加了通孔22與壓縮桿23之間的密封性，防止標記液從通孔22中流出，移動板24的另一側與移動桿25的一端固定連接，移動桿25的另一端插入固定套筒26的內腔，并與固定套筒26內部的彈簧27的一端固定連接，彈簧27的另一端與固定套筒26一側的內壁固定連接，固定套筒26的一側與標記液盛放筒21內壁遠離壓縮桿23的一側固定連接，當慣性力消失后，彈簧27的彈力會推動移動桿25向右移動回到原來的位置。

標記液盛放筒21的一側位于通孔22的兩端均開設有漏液孔28，漏液孔28用于使標記液流出，標記液流出后滴到地上對標槍落地的位置進行標記，漏液孔28內固定安裝有漏液頭29，漏液頭29上開設有網狀的出液孔8，網狀的出液孔8使標記液滴落到地上更加的清晰和均勻，便于裁判判斷標槍落地的位置，同時也便于清洗掉標記液，且移動板24的兩端對應漏液孔28的位置均固定安裝有封口塞210，封口塞210包括封口塊2101，且封口塊2101的一側與移動板24的一側固定連接，封口塊2101的另一側與彈性塞2102的一側固定連接，封口塞210用于關閉漏液孔28使標記液無法流出，當移動板24被壓縮桿23擠壓時封口塞210離開漏液孔28使標記液流出，當移動板24回復原狀時，封口塞210重新關閉漏液孔28，彈性塞2102使密封的效果更好。

使用時，當運動員將標槍本體1投擲后，標槍本體1在空中做拋物運動，拋物運動結束后，標槍本體1前段的防護標記頭2會落地對運動員的成績進行標記，當防護標記頭2落地后，由于慣性的作用，標槍會對地面產生壓力，同時地面會對標槍產生阻力，從而使壓縮桿23會推動移動板24向遠離地面的方向移動，當移動板24向遠離地面的方向移動后會使封口塞210脫離漏液孔8，當封口塞210脫離漏液孔8后標記液盛放筒21中的標記液便會通過漏液孔28，并從漏液頭29中流出，當標記液滴到地上后，便會對標槍落地的位置進行標記，當慣性力被地面的阻力抵消后，固定套筒26內的彈簧27會恢復原狀，同時移動桿25會推動移動板24回到原來的位置，當移動板24回到原來的位置時，封口塞210會堵塞漏液孔28使標記液無法流出，從而使裁判對標槍的位置有更加精確的判斷，通過使用防護標記頭2標記了標槍的位置，不用再使用尖金屬頭插入地面，當標槍碰到人體后也會大大減少對人體傷害。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
