本實用新型涉及木制玩具，尤其涉及一種滾珠敲琴玩具。

背景技術：

隨著人們生活水平的不斷改善，人們對兒童的啟蒙教育及興趣培養越來越重視。目前，市面上銷售的兒童玩具兒童教具形形色色品種繁多，其整體價格偏高，不適于普通消費者的消費需求。市面上對于滾珠類的玩具較少，敲琴類的玩具結構比較單一，而且現有技術中沒有對滾珠和敲琴結合的玩具。

技術實現要素：

本實用新型要解決上述現有技術存在的問題，提供一種滾珠敲琴玩具，拼裝結構，趣味性高，結合滾珠和敲琴。

本實用新型解決其技術問題采用的技術方案：這種滾珠敲琴玩具，包括基板，基板上設有間隔分布的插槽，插槽上安裝有若干上下間隔設置的滾珠敲琴單元，滾珠敲琴單元包括橫向傾斜設置的滾道和豎向設置的敲琴，滾道內設有用于滾珠滑動的滾槽，滾槽中安放有滾珠，敲琴位于滾道的下端外側方向，敲琴內側安裝有琴片；敲琴的下方安裝有滾道。基板可以自由安裝滾道的位置，滾道的下端對應安裝敲琴，滾珠從滾道中滑出并碰撞在敲琴上，敲響琴片，滾道的長度可以控制時間的間隔，琴片的長度可以控制不同的音律，從而連續的滾道和琴片可以形成一段旋律。

進一步完善，敲琴上設有左右貫穿的通孔。這樣琴片發出聲音更加清脆悅耳。

進一步完善，滾槽為階梯狀結構的槽體，槽體由左右兩側向中間呈階梯狀內凹。這樣滾珠與槽體之間接觸面更小，基本為點接觸，這樣可以降低彈性，避免滾珠從槽體中彈出。

進一步完善，琴片的上下兩端安裝有彈性墊塊，彈性墊塊固定在緊固件上，緊固件固定在敲琴上，彈性墊塊的內外端分別設有內外限位塊，琴片卡在內外限位塊之間，琴片與內外限位塊的內側設有間隙。

進一步完善，琴片的左右兩端設有下凹的安裝槽，彈性墊塊位于安裝槽內。這樣緊固 件的外端和彈性墊塊內陷于安裝槽，避免滾珠碰撞到緊固件或彈性墊塊上。

進一步完善，插槽為間隔設置的條狀結構。

進一步完善，插槽為間隔設置的通孔結構，滾道和敲琴內側安裝有卡接頭，卡接頭卡入插槽中，卡接頭滑動安裝在滑槽中，滾道上安裝有固定卡接頭的固定螺絲。這樣卡接頭在滾道上可以移動位置，便于卡接頭插入通孔中。

進一步完善，卡接頭為木制并在其外端設有十字形槽體。十字形槽體使卡接頭外端具有一定彈性，便于卡接頭卡入插槽中。

進一步完善，卡接頭采用塑料或金屬材質制成，卡接頭的側邊設有彈性卡接部。塑料或金屬材質具有更長的使用壽命。

進一步完善，基板的底部安裝有收納滾珠的盒子。

本實用新型有益的效果是：本實用新型采用滾珠在滾道上滑動，在滾道的出口安裝敲琴，使滾珠碰撞在敲琴上，產生琴聲，從而連續的滾道和琴片可以形成一段旋律，該結構不僅可以具有拼裝的功能，提高兒童的動手能力和動腦能力，而且可以產生旋律，滾道與敲琴的結合，增強該玩具的趣味性，有利于廣泛推廣。

附圖說明

圖1為本實用新型的結構示意圖；

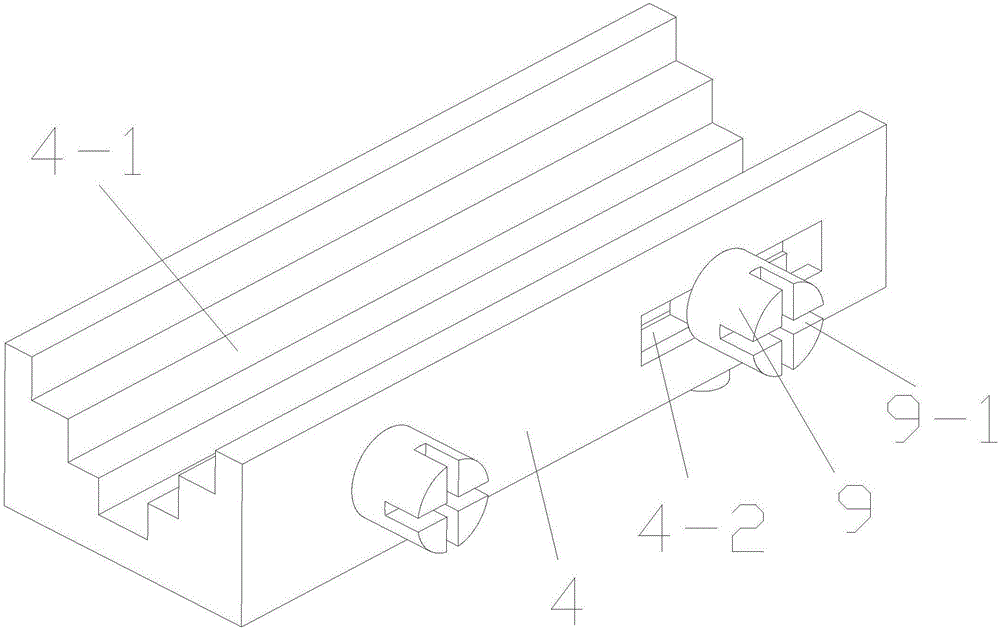

圖2為本實用新型中滾道的立體結構圖；

圖3為本實用新型中滾道底部的立體結構圖，其中卡接頭采用木制；

圖4為本實用新型中滾道底部的立體結構圖，其中卡接頭采用塑料或金屬；

圖5為本實用新型中敲琴外側的立體結構圖；

圖6為本實用新型中敲琴內側的立體結構圖；

圖7為本實用新型中敲琴的內部剖視圖；

圖8為本實用新型基板上插槽采用通孔結構的結構圖。

附圖標記說明：基板1，插槽2，敲琴3，通孔3-2，滾道4，滾槽4-1，滑槽4-2，琴片5，安裝槽5-1，滾珠6，彈性墊塊7，內外限位塊7-1，緊固件8，卡接頭9，十字形槽體9-1，彈性卡接部9-2，固定螺絲10，盒子11。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

參照附圖：本實施例中滾珠敲琴玩具，包括基板1，基板1上設有間隔分布的插槽2，插槽2上安裝有若干上下間隔設置的滾珠敲琴單元，滾珠敲琴單元包括橫向傾斜設置的滾道4和豎向設置的敲琴3，滾道4內設有用于滾珠滑動的滾槽4-1，滾槽4-1中安放有滾珠6，敲琴3位于滾道4的下端外側方向，敲琴3內側安裝有琴片5；敲琴3的下方安裝有下一組滾珠敲琴單元的滾道4。這樣滾珠敲琴單元上下連接，使滾珠6持續滑落并敲擊敲琴，結構設計巧妙，提高兒童的動手能力和動腦能力。其中插槽2為間隔設置的條狀結構。基板1的底部安裝有收納滾珠的盒子11。

如附圖2所示，其中滾槽4-1為階梯狀結構的槽體，槽體由左右兩側向中間呈階梯狀內凹。

其中敲琴3上設有左右貫穿的通孔3-1。琴片5的上下兩端安裝有彈性墊塊7，彈性墊塊7固定在緊固件8上，緊固件8固定在敲琴3上，彈性墊塊7的內外端分別設有內外限位塊7-1，琴片5卡在內外限位塊7-1之間，琴片5與內外限位塊7-1的內側設有間隙。琴片5的左右兩端設有下凹的安裝槽5-1，彈性墊塊7位于安裝槽5-1內。

其中插槽2為間隔設置的通孔結構，滾道4和敲琴3內側安裝有卡接頭9，卡接頭9卡入插槽2中，所述滾道4上設有滑槽4-2，卡接頭9滑動安裝在滑槽4-2中，滾道4上安裝有固定卡接頭9的固定螺絲10。

其中卡接頭9為木制并在其外端設有十字形槽體9-1。卡接頭9采用塑料或金屬材質制成，卡接頭9的側邊設有彈性卡接部9-2。

雖然本實用新型已通過參考優選的實施例進行了圖示和描述，但是，本專業普通技術人員應當了解，在權利要求書的范圍內，可作形式和細節上的各種各樣變化。
