本發明涉及體育訓練器材領域，尤其涉及一種兩用型便攜式羽毛球架。

背景技術：

羽毛球是一項老少皆宜的運動，參與的難度小，其活動量可根據個人的具體情況隨時調整，而且沒有身體的對抗性接觸具有不易受傷等特點，深受廣大體育愛好者的喜愛，而成為大眾健身的重要內容之一。現有的羽毛球架往往都是建議的兩個豎直桿固定一個球網，人們在打球，特別是練習打球時，有大量散落在場地上的球，其中相當大部分是被球網擋住后直接掉落到地上，需要重復彎身拾球，既耗時又勞累。

而且，目前的便攜式羽毛球架結構及功能比較單一。

技術實現要素：

本發明的一個目的是解決至少上述問題，并提供至少后面將說明的優點。

本發明還有一個目的是提供一種兩用型便攜式羽毛球架，可提供臨時休息設施，并可將羽毛球架變形為吊床，使羽毛球架的功能多樣化。

本發明還有一個目的是提供一種可提供臨時休息設備的羽毛球架能夠將球網欄擋住的球進行收集，免去頻繁撿球的麻煩。

為了實現根據本發明的這些目的和其它優點，提供了一種兩用型便攜式羽毛球架，包括：

立柱，其設置為兩組，每組立柱由兩個立柱豎直活動連接組成，每組所述立柱對稱設置，每個所述立柱由第一立柱和第二立柱上下連接構成，所述第一立柱及第二立柱均為中空設置。

主網，其可拆卸地連接在兩個立柱之間。

第一輔助支撐機構，其包括橫撐以及弧形支撐柱，所述橫撐的第一端與所述立柱以可折疊并可沿所述立柱橫向轉動的方式連接固定；所示橫撐兩側可折疊地設置有側翼，以使所述橫撐寬度可調；所述弧形支撐柱設置為兩個，并以可開合并可折疊的方式連接固定在所述橫向支撐柱的第二端；所述第一輔助支撐機構設置為4組，并兩兩對稱設置在每個立柱的兩側。

第二輔助支撐機構，其由可伸縮的橫桿兩兩X型交錯并活動連接構成，所述橫桿端部分別與所述立柱活動連接，所述第二輔助支撐機構設置為上下平行的兩個。

側網，其可拆卸地連接在橫向相對的兩個橫撐之間，形成橫向或傾斜設置在所述主網底部兩側的網面。

發球器，其包括套筒和發球彈片，所述套筒的第一端與所述第一立柱下部連接固定，并與所述第一立柱內部連通，以使羽毛球通過第一立柱進入所述套筒內；所述發球彈片設置在套筒內，用以將進入套筒內的羽毛球彈出。

優選的是，所述橫撐與所述立柱之間夾角在0-90度之間調節并固定。

優選的是，所述第一立柱內的底部設置有容許單只羽毛球通過的并可自動開合的控制彈片。

優選的是，所述橫撐上表面設置為平面，且所述橫撐上表面設置有橡膠層，所述橡膠墊層表面設置有多個弧形凸起；所述橫撐的寬度設置為15-20厘米。

優選的是，所述第二立柱內部的底部套設有柱體，所述柱體與所述第二立柱內部通過螺紋的配合旋接，使所述第二立柱的高度可調。

優選的是，所述第二輔助支撐機構與立柱通過卡扣與卡環的配合活動連接。

優選的是，所述立柱上等位高度處分別設置有掛鉤，所述主網四角處分別設置有用于鉤掛在掛鉤上的固定環。

本發明至少包括以下有益效果：首先，本發明通過將羽毛球架的立柱設置為兩個立柱并列連接的一組，可以將兩個立柱分開，使其成為一個四邊形，然后將主網的四角分別連接在各個立柱上，使羽毛球架變形為可共人們休息的吊床，并通過第二輔助支撐機構的固定作用，使各個立柱所形成的四變形得到固定，增加吊床的牢固性。

其次，通過在立柱上設置第一輔助支撐機構，可以通過折疊在立柱側邊設置出共人們臨時休息的座椅，并且形成增加羽毛球架牢固性的拱形支撐機構，使之更加平穩地設立于地面上，而且能夠提供臨時的休息設備，可以將橫撐打開后作為座椅使用，也可形成用于牽拉的器械，方便人們進行運動前的熱身和運動后的放松恢復活動，為羽毛球愛好者提供良好的用于牽拉運動的器械，使熱身及放松恢復活動活動的效果更合理，更充分。牽拉器械的高度可因人而異的調節，避免由于拉伸幅度小深度淺而達不到熱身效果導致的膝踝關節、腰部和四肢肌肉的損傷也可以利用橫撐進行壓腿等其他鍛煉，突破羽毛球架功能單一的弊端，實現羽毛球架的多功能化方便實用。

最后，本發明通過設置側網將被主網擋住的羽毛球自動收集，不需要每次都彎腰從地上撿球，省時省力。

本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。

附圖說明

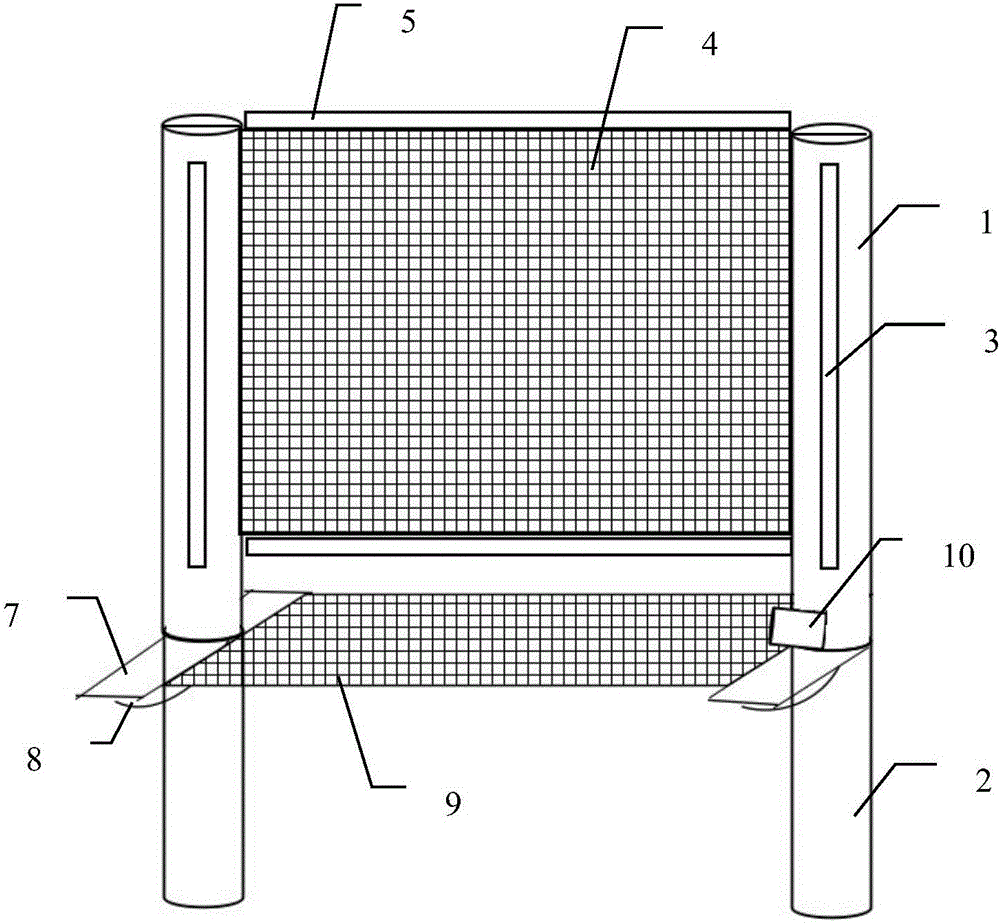

圖1為本發明所述的兩用型便攜式羽毛球架中輔助支撐機構打開狀態下的結構示意圖；

圖2為本發明所述的兩用型便攜式羽毛球架中側網平置狀態下的結構示意圖；

圖3為本發明所述的羽毛球架變形為吊床時的結構示意圖；

圖4為本發明所述的輔助支撐機構的局部結構放大圖。

具體實施方式

下面結合附圖對本發明做進一步的詳細說明，以令本領域技術人員參照說明書文字能夠據以實施。

應當理解，本文所使用的諸如“具有”、“包含”以及“包括”術語并不配出一個或多個其它元件或其組合的存在或添加。

如圖1-4所示，一種兩用型便攜式羽毛球架，包括：立柱，其設置為兩組，每組立柱由兩個立柱豎直活動連接組成，每組所述立柱對稱設置，每個所述立柱由第一立柱1和第二立柱2上下連接構成，所述第一立柱1及第二立柱2均為中空設置。主網4，其可拆卸地連接在兩個立柱之間。第一輔助支撐機構6，其包括橫撐7以及弧形支撐柱8，所述橫撐7的第一端與所述立柱以可折疊并可沿所述立柱橫向轉動的方式連接固定；所示橫撐7兩側可折疊地設置有側翼11，以使所述橫撐7寬度可調；所述弧形支撐柱8設置為兩個，并以可開合并可折疊的方式連接固定在所述橫向支撐柱的第二端；所述第一輔助支撐機構6設置為4組，并兩兩對稱設置在每個立柱的兩側。

第二輔助支撐機構13，其由可伸縮的橫桿14兩兩X型交錯并活動連接構成，所述橫桿14端部分別與所述立柱活動連接，所述第二輔助支撐機構13設置為上下平行的兩個。側網9，其可拆卸地連接在橫向相對的兩個橫撐7之間，形成橫向或傾斜設置在所述主網4底部兩側的網面。發球器10，其包括套筒和發球彈片，所述套筒的第一端與所述第一立柱1下部連接固定，并與所述第一立柱1內部連通，以使羽毛球通過第一立柱1進入所述套筒內；所述發球彈片設置在套筒內，用以將進入套筒內的羽毛球彈出。

以上方案中，如圖3所示，羽毛球架的立柱設置為兩個立柱并列連接的一組，可以將兩個立柱分開，使其成為一個四邊形，然后將主網4的四角分別連接在各個立柱上，使羽毛球架變形為可共人們休息的吊床，并通過第二輔助支撐機構13的固定作用，使各個立柱所形成的四變形得到固定，增加吊床的牢固性。第二輔助支撐機構13可拆卸并收起，放置到立柱的空腔內。第一輔助支撐機構6，可以通過折疊在立柱側邊設置出共人們臨時休息的座椅，并且形成增加羽毛球架牢固性的拱形支撐機構，使之更加平穩地設立于地面上，而且能夠提供臨時的休息設備，可以將橫撐7打開后作為座椅使用，也可形成用于牽拉的器械，方便人們進行運動前的熱身和運動后的放松恢復活動。如圖1、4所示，第一輔助支撐機構6，不僅能夠增加羽毛球架的牢固程度，使之更加平穩地設立于地面上，而且能夠提供臨時的休息設備，可以將橫撐7打開后作為座椅使用，也可以利用橫撐7進行壓腿等其他鍛煉，突破羽毛球架功能單一的弊端，實現羽毛球架的多功能化。將輔助支撐機構的橫撐7側向彎折使其平置，然后將與之連接的兩個弧形支撐柱8向兩側分開，形成拱形的支撐機構。弧形支撐柱8的底部設置有滾輪12，以便方便調節羽毛球架的位置。

一個優選方案中，所述橫撐7與所述立柱之間夾角在0-90度之間調節并固定。本方案中，橫撐7可向上折疊收起，也可以適合的角度放下，用來接收主網4攔住的羽毛球，而且橫撐7的角度可以調節，使側網9不影響打球。不打球時，還可以將橫撐7放平，形成臨時休息的座椅，或壓腿用的橫桿14，實現其多功能化。展開橫撐7的側翼11，可以增加橫撐7的寬度，增加舒適性；收起時將側翼11合攏，方便實用

一個優選方案中，所述第一立柱1內的底部設置有容許單只羽毛球通過的并可自動開合的控制彈片。本方案中，將羽毛球放入第一立柱1內，并逐個通過控制彈片進入套筒內，待發球時從套筒內逐個彈出。

一個優選方案中，所述橫撐7上表面設置為平面，且所述橫撐7上表面設置有橡膠層，所述橡膠墊層表面設置有多個弧形凸起；所述橫撐7的寬度設置為15-20厘米。本方案中，橡膠層的設置會更加舒適耐用，弧形凸起增加摩擦力，并產生按摩效果。

一個優選方案中，所述第二立柱2內部的底部套設有柱體，所述柱體與所述第二立柱2內部通過螺紋的配合旋接，使所述第二立柱2的高度可調。

一個優選方案中，所述第二輔助支撐機構13與立柱通過卡扣與卡環的配合活動連接。

一個優選方案中，所述立柱上等位高度處分別設置有掛鉤，所述主網4四角處分別設置有用于鉤掛在掛鉤上的固定環。

本發明還可通過以下方案實現多功能羽毛球架的夜視效果：沿所述第一立柱11及第二立柱22縱向延伸方向豎直設置有第一柔性LED燈帶33；沿所述主網44上、下邊緣設置有第二柔性LED燈帶55；可發光的羽毛球，所述羽毛球的頭端設置為中空及透明狀，且所述頭端設置有彈性，使所述頭端在外力作用下向內凹陷并在外力消失時回復。所述頭端內的空腔內設置有LED燈泡、電源、觸碰開關以及延時控制器；其中，所述LED燈泡由電源供電發光，并由所述觸碰開關控制啟閉；所述LED燈泡與延時控制器連接，所述延時控制器使所述LED燈泡發光后保持5-10秒。本方案中，在受到球拍擊打時，羽毛球的頭端凹陷，接觸并啟動觸碰開關，頭端內的燈泡發光，并至下一次擊打時保持持續發光，使用者可以明確辨別其位置。帶有熒光的球拍。通過在主網44及立柱上設置LED燈帶，并將羽毛球和球拍均制成可發光的，可以在沒有大功率輔助照明設施的環境中方便地辨別球網、球、以及球拍的位置，并進行有效的擊打。尤其是在羽毛球頭端設置成透明的中空結構，并在頭端內部空腔內設置由觸碰開關控制的可延遲發光的LED燈泡，每次球拍的擊打即使其發光，并保持到下一次球拍擊打之前，節能環保，使用方便。

盡管本發明的實施方案已公開如上，但其并不僅僅限于說明書和實施方式中所列運用，它完全可以被適用于各種適合本發明的領域，對于熟悉本領域的人員而言，可容易地實現另外的修改，因此在不背離權利要求及等同范圍所限定的一般概念下，本發明并不限于特定的細節和這里示出與描述的圖例。
