本發明涉及一種羽毛球訓練網架，具體講是一種校園升降組合調節式羽毛球訓練網架以及操作方法。

背景技術：

眾所周知，羽毛球是一項室內、室外都可以進行的體育運動。依據參與的人數，可以分為單打與雙打等等。隨著全民健身的發展，羽毛球?qū)?huì)向著更好的方向發展；然而羽毛球網架是指用于支撐羽毛球網的支架；它分別立于羽毛球場邊線的兩個中點位置，負責把羽毛球網拉開并達到標準高度；羽毛球網架書羽毛球練習必不可少的設施。

經過檢索發現，專利號 CN201320147695.7的實用新型公開了一種便攜式羽毛球網架，屬于體育活動器械領域，包括箱體和箱蓋可分開的手提箱，箱體和箱蓋內設有固定于兩者底部的水箱，水箱周圍圍繞有可翻動的防滑支架，防滑支架的一側邊通過卡頭與箱體底部連接，在水箱和防滑支架之間設有固定伸縮桿的支板和圓槽。

專利號CN03284403.4的實用新型公開了一種組合式羽毛球網架，它由帶螺紋的管組成，豎桿由等長的管經管箍連接而成，豎桿的底部連配重連接座，連接座上有各成120度角的連接套管，每個上述套管各連一金屬管。本網架方便拆卸，拆下后可以用旅行袋背走，使用本架不受場地限制。

專利號CN201610487322.2的發明公開了一種室外羽毛球網架，包括上支桿、下支桿、第一連接桿和第二連接桿，上支桿和下支桿均設有滑槽，第一連接桿和第二連接桿的兩端分別保持在上支桿和下支桿的滑槽中，第一連接桿和第二連接桿通過螺釘鉸接在一起，上支桿和下支桿上分別設有多個掛鉤，掛鉤上掛有球網；下支桿上連接有配重塊。

然而，現有的羽毛球網架存在以下兩方面不足：其一：現有的羽毛球網架結構過于簡單，對網布的拉緊力度較弱，并且不容易對網布的高度調控；其二：由于網布在使用過程中難免會出現松弛，現有的羽毛球網架只有手動重新張緊，無法自動調節。

技術實現要素：

因此，為了解決上述不足，本發明在此提供一種校園升降組合調節式羽毛球訓練網架以及操作方法；本發明所述的校園升降組合調節式羽毛球訓練網架進行改進，如圖1所示；在羽毛球網布的兩側設置兩個結構相同的網布拉伸及承載裝置；羽毛球網布完全由兩個網布拉伸及承載裝置承載和拉伸，同時由網布拉伸及承載裝置帶動羽毛球網布作上下位置的調整。本發明經過了上述改進，其整體結構簡單，設計合理，可將網布充分拉緊張開，其高度可調整，以便能夠滿足不同身高的人員使用。

本發明是這樣實現的，構造一種校園升降組合調節式羽毛球訓練網架，該網架包括羽毛球網布以及位于羽毛球網布兩側的網布拉伸及承載裝置；羽毛球網布的兩端通過連接器與網布拉伸及承載裝置連接。本發明所述的校園升降組合調節式羽毛球訓練網架進行改進，如圖1所示；在羽毛球網布的兩側設置兩個結構相同的網布拉伸及承載裝置；羽毛球網布完全由兩個網布拉伸及承載裝置承載和拉伸，同時由網布拉伸及承載裝置帶動羽毛球網布作上下位置的調整。本發明經過了上述改進，其整體結構簡單，設計合理，可將網布充分拉緊張開，其高度可調整，以便能夠滿足不同身高的人員使用。

所述校園升降組合調節式羽毛球訓練網架，網布拉伸及承載裝置包括承載裝置主體架、以及位于承載裝置主體架上并能進行上下位調節的配重移動架。承載裝置主體架的下端設置有萬向輪，其好處是方便移動；承載裝置主體架作為本發明的主要支撐對象，所以承載裝置主體架由水平底架部分和豎直支撐部分焊接組成，水平底架部分和豎直支撐部分均由矩管焊接構成；這樣能滿足羽毛球訓練網架的受力要求，不至于將網布拉伸及承載裝置拉壞。

所述校園升降組合調節式羽毛球訓練網架，配重移動架包括配重底架和與豎直支撐部分對應的配重定位架；配重底架和配重定位架焊接成整體；配重移動架由配重定位架通過定位栓固定在豎直支撐部分上；

如上所述，本發明是由網布拉伸及承載裝置帶動羽毛球網布作上下位置的調整；那么配重移動架就是在升降到位后，承載著配重機構用于對羽毛球網布1進行張緊。

配重移動架上設置有配重機構；配重機構包括配重底盤、圓形配重塊、配重套桿；配重套桿的下端與配重底盤固定，圓形配重塊整體位于配重底盤上且套在配重套桿上。配重套桿的上端通過鋼繩與連接器連接，鋼繩繞過網布繩滑輪。圓形配重塊可以對多個，具體數量根據羽毛球網布的重量來定。

作為上述技術方案的改進，

所述校園升降組合調節式羽毛球訓練網架，承載裝置主體架由水平底架部分和豎直支撐部分焊接組成；水平底架部分和豎直支撐部分由矩管焊接構成。

作為上述技術方案的改進，

所述校園升降組合調節式羽毛球訓練網架，配重底架上設置有兩個配重盤彈性支撐組件；配重盤彈性支撐組件包括外圓筒、上頂端和彈性彈簧；外圓筒是固定在配重底架的下金屬件上；彈性彈簧位于外圓筒內用于對上頂端產生彈力；上頂端與配重底盤的底面固定。配重機構整體置于配重移動架，由配重盤彈性支撐組件支撐。當羽毛球網布位置調整好后，由配重底盤上加入一定數量的圓形配重塊，使其羽毛球網布始終處于張緊狀態。

作為上述技術方案的改進，

所述校園升降組合調節式羽毛球訓練網架，在配重底架的上金屬件上設置有軸承座，軸承座之間設置有手搖桿組件；手搖桿組件包括手搖桿和手搖轉軸；手搖轉軸的兩端置于軸承座內，手搖轉軸的一端與手搖桿連接，手搖轉軸上固定有兩個橢圓形的配重底盤頂塊。

然而，如果在室外練習羽毛球的過程中，由于室外時常有風，難免會讓原本張緊的羽毛球網布出現稍微的松弛，這時，可將手搖桿上提，由手搖桿帶動手搖轉軸轉動，如圖3或圖4所示，將原本豎向的橢圓形的配重底盤頂塊倒成水平狀，如圖6-圖7，上提手搖桿后，配重底盤就缺少了橢圓形的配重底盤頂塊的支撐，配重底盤就會帶動整個配重機構下運動，因此可使稍微松弛的羽毛球網布再次張緊。

配重底架上設置有兩個配重盤彈性支撐組件；配重盤彈性支撐組件包括外圓筒、上頂端和彈性彈簧；外圓筒是固定在配重底架的下金屬件上；彈性彈簧位于外圓筒內用于對上頂端產生彈力；上頂端與配重底盤的底面固定。配重機構整體置于配重移動架，由配重盤彈性支撐組件支撐。

當羽毛球網布位置調整好后，由配重底盤上加入一定數量的圓形配重塊，使其羽毛球網布始終處于張緊狀態。

作為上述技術方案的改進，

所述校園升降組合調節式羽毛球訓練網架，豎直支撐部分的背面焊接有滑軌；豎直支撐部分的頂部通過手輪盤安裝塊設置有轉動絲桿，轉動絲桿的上部與手輪連接；轉動絲桿上設置有導向座，導向座的側面對應在滑軌上；導向座上固定有網布繩套筒和網布繩滑輪。使用時：先將羽毛球網布以及位于羽毛球網布兩側的網布拉伸及承載裝置安裝到位；手動轉動手輪，使其由手輪帶動轉動絲桿轉動，由轉動絲桿帶動導向座沿滑軌上下運動，從而就能帶動導向座和網布繩滑輪上下移動；就能帶動羽毛球網布整體上升或下降；調整羽毛球網布的高低位置可以滿足不同身高的人員需求；

作為上述技術方案的改進，

所述校園升降組合調節式羽毛球訓練網架，羽毛球網布由人造纖維面料制成，羽毛球網布的四周設置有反光條；羽毛球網布面料纖維成分所占重量百分比具體為：所述海藻纖維占25-27%，所述銅氨纖維占23-25%，所述硝酸酯纖維占18-22%，所述大豆蛋白纖維占28-32%；采用上述纖維制成羽毛球網布，使其羽毛球網布具有手感柔軟、吸濕透氣性好、耐磨損等優點。

作為上述技術方案的改進，

所述校園升降組合調節式羽毛球訓練網架，軸承座內設置有軸承，軸承內設置有耐磨圈；所述耐磨圈的材質采用以Mn和Cr合金元素組成的高錳合金鋼順磁性材料，其重量百分含量如下：C：0.8-0.9％；Si：0.8-0.9％；Cr：2-3％；Mn：12-15％；S：≤0.03％；P：≤0.06％；余量為Fe。采用耐磨圈后，提高了內部的耐沖擊性和耐磨性，延長了軸承座整體的使用壽命，減少了維護和更換頻率，避免了對設備正常運行帶來的影響。

一種校園升降組合調節式羽毛球訓練網架的操作方法；按照如下方式操作：先將羽毛球網布以及位于羽毛球網布兩側的網布拉伸及承載裝置安裝到位；手動轉動手輪，使其由手輪帶動轉動絲桿轉動，由轉動絲桿帶動導向座沿滑軌上下運動，從而就能帶動導向座和網布繩滑輪上下移動；就能帶動羽毛球網布整體上升或下降；調整羽毛球網布的高低位置可以滿足不同身高的人員需求；

當羽毛球網布位置調整好后，由配重底盤上加入一定數量的圓形配重塊，使其羽毛球網布始終處于張緊狀態；

然而，如果在室外練習羽毛球的過程中，由于室外時常有風，難免會讓原本張緊的羽毛球網布出現稍微的松弛，這時，可將手搖桿上提，由手搖桿帶動手搖轉軸轉動，如圖3或圖4所示，將原本豎向的橢圓形的配重底盤頂塊倒成水平狀，如圖6-圖7，上提手搖桿后，配重底盤就缺少了橢圓形的配重底盤頂塊的支撐，配重底盤就會帶動整個配重機構下運動，因此可使稍微松弛的羽毛球網布再次張緊。

本發明具有如下優點：本發明通過改進在此提供一種校園升降組合調節式羽毛球訓練網架，與現有羽毛球網架相比，具有如下優點；

優點1：本發明所述的羽毛球訓練網架包括羽毛球網布以及位于羽毛球網布兩側的網布拉伸及承載裝置；羽毛球網布的兩端通過連接器（連接器可以為掛鉤組件）與網布拉伸及承載裝置連接。

本發明所述的校園升降組合調節式羽毛球訓練網架進行改進，如圖1所示；在羽毛球網布的兩側設置兩個結構相同的網布拉伸及承載裝置2；羽毛球網布完全由兩個網布拉伸及承載裝置承載和拉伸，同時由網布拉伸及承載裝置2帶動羽毛球網布作上下位置的調整。本發明經過了上述改進，其整體結構簡單，設計合理，可將網布充分拉緊張開，其高度可調整，以便能夠滿足不同身高的人員使用；還可以在網布上設置有反光條，從而給使用者提供光線引導。

優點2：本發明所述校園升降組合調節式羽毛球訓練網架，網布拉伸及承載裝置包括承載裝置主體架、以及位于承載裝置主體架上并能進行上下位調節的配重移動架。承載裝置主體架的下端設置有萬向輪，其好處是方便移動；承載裝置主體架作為本發明的主要支撐對象，所以承載裝置主體架由水平底架部分和豎直支撐部分焊接組成，水平底架部分和豎直支撐部分均由矩管焊接構成；這樣能滿足羽毛球訓練網架的受力要求，不至于將網布拉伸及承載裝置拉壞。

優點3：本發明所述校園升降組合調節式羽毛球訓練網架，配重移動架包括配重底架和與豎直支撐部分對應的配重定位架；配重底架和配重定位架焊接成整體；配重移動架由配重定位架通過定位栓固定在豎直支撐部分上；如上所述，本發明是由網布拉伸及承載裝置帶動羽毛球網布作上下位置的調整；那么配重移動架就是在升降到位后，承載著配重機構用于對羽毛球網布進行張緊。

那么，配重移動架上設置有配重機構；配重機構包括配重底盤、圓形配重塊、配重套桿；配重套桿的下端與配重底盤固定，圓形配重塊整體位于配重底盤上且套在配重套桿上。配重套桿的上端通過鋼繩與連接器連接，鋼繩繞過網布繩滑輪；圓形配重塊可以對多個，具體數量根據羽毛球網布的重量來定。

優點4：本發明所述校園升降組合調節式羽毛球訓練網架，配重底架上設置有兩個配重盤彈性支撐組件；配重盤彈性支撐組件包括外圓筒、上頂端和彈性彈簧；外圓筒是固定在配重底架的下金屬件上；彈性彈簧位于外圓筒內用于對上頂端產生彈力；上頂端與配重底盤的底面固定；配重機構整體置于配重移動架，由配重盤彈性支撐組件支撐。

當羽毛球網布位置調整好后，由配重底盤上加入一定數量的圓形配重塊，使其羽毛球網布始終處于張緊狀態。

優點5：本發明所述校園升降組合調節式羽毛球訓練網架，在配重底架的上金屬件上設置有軸承座，軸承座之間設置有手搖桿組件；手搖桿組件包括手搖桿和手搖轉軸；手搖轉軸的兩端置于軸承座內，手搖轉軸的一端與手搖桿連接，手搖轉軸上固定有兩個橢圓形的配重底盤頂塊。

然而，如果在室外練習羽毛球的過程中，由于室外時常有風，難免會讓原本張緊的羽毛球網布出現稍微的松弛，這時，可將手搖桿上提，由手搖桿帶動手搖轉軸轉動，如圖3或圖4所示，將原本豎向的橢圓形的配重底盤頂塊倒成水平狀，如圖6-圖7，上提手搖桿后，配重底盤就缺少了橢圓形的配重底盤頂塊的支撐，配重底盤就會帶動整個配重機構下運動，因此可使稍微松弛的羽毛球網布再次張緊。

優點6：本發明所述校園升降組合調節式羽毛球訓練網架，豎直支撐部分的背面焊接有滑軌；豎直支撐部分的頂部通過手輪盤安裝塊設置有轉動絲桿，轉動絲桿的上部與手輪連接；轉動絲桿上設置有導向座，導向座的側面對應在滑軌上；導向座上固定有網布繩套筒和網布繩滑輪。使用時：先將羽毛球網布以及位于羽毛球網布兩側的網布拉伸及承載裝置安裝到位；手動轉動手輪，使其由手輪帶動轉動絲桿轉動，由轉動絲桿帶動導向座沿滑軌上下運動，從而就能帶動導向座和網布繩滑輪上下移動；就能帶動羽毛球網布1整體上升或下降；調整羽毛球網布的高低位置可以滿足不同身高的人員需求；

優點7：本發明所述校園升降組合調節式羽毛球訓練網架，羽毛球網布由人造纖維面料制成，羽毛球網布的四周設置有反光條；羽毛球網布面料纖維成分所占重量百分比具體為：所述海藻纖維占25-27%，所述銅氨纖維占23-25%，所述硝酸酯纖維占18-22%，所述大豆蛋白纖維占28-32%；采用上述纖維制成羽毛球網布，使其羽毛球網布具有手感柔軟、吸濕透氣性好、耐磨損等優點。

優點8：本發明所述校園升降組合調節式羽毛球訓練網架，軸承座10內設置有軸承，軸承內設置有耐磨圈；所述耐磨圈的材質采用以Mn和Cr合金元素組成的高錳合金鋼順磁性材料，其重量百分含量如下：C：0.8-0.9％；Si：0.8-0.9％；Cr：2-3％；Mn：12-15％；S：≤0.03％；P：≤0.06％；余量為Fe。采用耐磨圈后，提高了內部的耐沖擊性和耐磨性，延長了軸承座整體的使用壽命，減少了維護和更換頻率，避免了對設備正常運行帶來的影響。

附圖說明

圖1是本發明羽毛球訓練網架的整體示意圖

圖2-圖4是本發明網布拉伸及承載裝置示意圖

圖5是本發明圖4的中部示意圖。

圖6-圖7是本發明配重盤彈性支撐組件承載配重底盤的兩種狀態示意圖

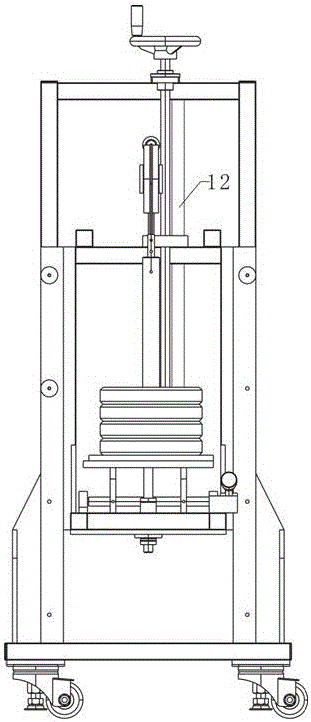

圖8是本發明網布拉伸及承載裝置背側面示意圖

圖9是本發明網布拉伸及承載裝置頂部示意圖

圖10是本發明網布拉伸及承載裝置示意圖底部示意圖

圖11是本發明軸承座示意圖。

具體實施方式

下面將結合附圖1-圖11對本發明進行詳細說明，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明通過改進在此提供一種校園升降組合調節式羽毛球訓練網架，如圖1-圖11所示，可以按照如下方式予以實施；本發明所述的羽毛球訓練網架包括羽毛球網布1以及位于羽毛球網布1兩側的網布拉伸及承載裝置2；羽毛球網布1的兩端通過連接器19（連接器19可以為掛鉤組件）與網布拉伸及承載裝置2連接。

本發明所述的校園升降組合調節式羽毛球訓練網架進行改進，與現有羽毛球網架相比，不同之處在于；如圖1所示；在羽毛球網布1的兩側設置兩個結構相同的網布拉伸及承載裝置2；羽毛球網布完全由兩個網布拉伸及承載裝置2承載和拉伸，同時由網布拉伸及承載裝置2帶動羽毛球網布1作上下位置的調整。

本發明經過了上述改進，其整體結構簡單，設計合理，可將網布充分拉緊張開，其高度可調整，以便能夠滿足不同身高的人員使用；網布上設置有反光條，從而給使用者提供光線引導。

本發明所述校園升降組合調節式羽毛球訓練網架，網布拉伸及承載裝置2包括承載裝置主體架3、以及位于承載裝置主體架3上并能進行上下位調節的配重移動架4。承載裝置主體架3的下端設置有萬向輪，其好處是方便移動；承載裝置主體架3作為本發明的主要支撐對象，所以承載裝置主體架3由水平底架部分3a和豎直支撐部分3b焊接組成，水平底架部分3a和豎直支撐部分3b均由矩管焊接構成；這樣能滿足羽毛球訓練網架的受力要求，不至于將網布拉伸及承載裝置2拉壞。

本發明所述校園升降組合調節式羽毛球訓練網架，配重移動架4包括配重底架4a和與豎直支撐部分3b對應的配重定位架4b；配重底架4a和配重定位架4b焊接成整體；配重移動架4由配重定位架4b通過定位栓5固定在豎直支撐部分3b上；

如上所述，本發明是由網布拉伸及承載裝置2帶動羽毛球網布1作上下位置的調整；那么配重移動架4就是在升降到位后，承載著配重機構用于對羽毛球網布1進行張緊。

那么，配重移動架4上設置有配重機構；配重機構包括配重底盤7、圓形配重塊8、配重套桿9；配重套桿9的下端與配重底盤7固定，圓形配重塊8整體位于配重底盤7上且套在配重套桿9上。配重套桿9的上端通過鋼繩與連接器19連接，鋼繩繞過網布繩滑輪18。圓形配重塊8可以對多個，具體數量根據羽毛球網布1的重量來定。

本發明所述校園升降組合調節式羽毛球訓練網架，配重底架4a上設置有兩個配重盤彈性支撐組件6；配重盤彈性支撐組件6包括外圓筒6a、上頂端6b和彈性彈簧6c；外圓筒6a是固定在配重底架4a的下金屬件4a-1上；彈性彈簧6c位于外圓筒6a內用于對上頂端6b產生彈力；上頂端6b與配重底盤7的底面固定。配重機構整體置于配重移動架4，由配重盤彈性支撐組件6支撐。

本發明所述校園升降組合調節式羽毛球訓練網架，在配重底架4a的上金屬件4a-2上設置有軸承座10，軸承座10之間設置有手搖桿組件；手搖桿組件包括手搖桿11a和手搖轉軸11b；手搖轉軸11b的兩端置于軸承座10內，手搖轉軸11b的一端與手搖桿11a連接，手搖轉軸11b上固定有兩個橢圓形的配重底盤頂塊11c。

本發明所述校園升降組合調節式羽毛球訓練網架，豎直支撐部分3b的背面焊接有滑軌12；豎直支撐部分3b的頂部通過手輪盤安裝塊13設置有轉動絲桿14，轉動絲桿14的上部與手輪15連接；轉動絲桿14上設置有導向座16，導向座16的側面對應在滑軌12上；導向座16上固定有網布繩套筒17和網布繩滑輪18。

本發明所述校園升降組合調節式羽毛球訓練網架，羽毛球網布1由人造纖維面料制成，羽毛球網布1的四周設置有反光條22；羽毛球網布1面料纖維成分所占重量百分比具體為：所述海藻纖維占25-27%，所述銅氨纖維占23-25%，所述硝酸酯纖維占18-22%，所述大豆蛋白纖維占28-32%；采用上述纖維制成羽毛球網布1，使其羽毛球網布1具有手感柔軟、吸濕透氣性好、耐磨損等優點。

本發明所述校園升降組合調節式羽毛球訓練網架，軸承座10內設置有軸承20，軸承20內設置有耐磨圈21；所述耐磨圈21的材質采用以Mn和Cr合金元素組成的高錳合金鋼順磁性材料，其重量百分含量如下：C：0.8-0.9％；Si：0.8-0.9％；Cr：2-3％；Mn：12-15％；S：≤0.03％；P：≤0.06％；余量為Fe。采用耐磨圈后，提高了內部的耐沖擊性和耐磨性，延長了軸承座整體的使用壽命，減少了維護和更換頻率，避免了對設備正常運行帶來的影響。

本發明的使用方式如下：先將羽毛球網布1以及位于羽毛球網布1兩側的網布拉伸及承載裝置2安裝到位；手動轉動手輪15，使其由手輪15帶動轉動絲桿14轉動，由轉動絲桿14帶動導向座16沿滑軌12上下運動，從而就能帶動導向座16和網布繩滑輪18上下移動；就能帶動羽毛球網布1整體上升或下降；調整羽毛球網布1的高低位置可以滿足不同身高的人員需求；

當羽毛球網布1位置調整好后，由配重底盤7上加入一定數量的圓形配重塊8，使其羽毛球網布1始終處于張緊狀態；

然而，如果在室外練習羽毛球的過程中，由于室外時常有風，難免會讓原本張緊的羽毛球網布1出現稍微的松弛，這時，可將手搖桿11a上提，由手搖桿11a帶動手搖轉軸11b轉動，如圖3或圖4所示，將原本豎向的橢圓形的配重底盤頂塊11c倒成水平狀，如圖6-圖7，上提手搖桿11a后，配重底盤7就缺少了橢圓形的配重底盤頂塊11c的支撐，配重底盤7就會帶動整個配重機構下運動，因此可使稍微松弛的羽毛球網布1再次張緊。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本發明。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
