本發明屬于體育器材技術領域，涉及一種阻尼式滑冰體驗機；特別適用于滑冰，滑雪，輪滑陸地專項訓練。

背景技術：

傳統跑步機，由電力是驅動，人被動在跑步機上單一直線走跑，不適應滑冰，滑雪，輪滑運動員進行模擬專項技術訓練的需要。

技術實現要素：

本發明公開了一種阻尼式滑冰體驗機，以解決現有技術中人被動在跑步機上單一直線走跑，不適應滑冰，滑雪，輪滑運動員進行模擬專項技術訓練的需要等問題。

本發明包括滑行帶、機架、助力扶手、平托板、支撐壁、主軸、滾筒、軸承、離心式等動阻尼器；平托板緊固連接在機架上部；支撐壁四個均布在機架的四角處；滾筒數量兩個，兩個滾筒與主軸間安裝軸承；主軸端部支撐在支撐壁上；滑行帶環形纏繞過滾筒與平托板；離心式等動阻尼器安裝在其中的一個滾筒上；離心式等動阻尼器包括周向均布阻尼器單元；阻尼器單元包括轉子、定子、離心塊、彈簧、套筒；轉子安裝連接在滾筒的內壁上，定子與主軸緊固連接；轉子內徑與定子外徑間具有一個容腔；套筒緊固連接在轉子內徑上；離心塊具有與套筒配合的導向套；離心塊、彈簧安裝在轉子內徑與定子外徑間的容腔內；彈簧在安裝在套筒與離心塊的導向套內，彈簧一端連接套筒的底部，彈簧另一端連接離心塊；離心塊的導向套與套筒滑動配合；助力扶手布置在平行滑行帶的機架側方；訓練者側相位雙臂握住橫向位助力扶手，蹬動滑行帶摩擦帶動滾筒轉動；滾筒中的轉子轉動，離心塊在離心力作用下拉伸彈簧向外滑動，與定子接觸摩擦，使轉子減速；反饋輸出等動阻尼速度力量給訓練者；轉子減速時，離心塊彈簧拉力作用下向心移動，與轉子脫開摩擦；訓練者側相位雙臂握住橫向位助力扶手，持續蹬動滑行帶，滑行帶摩擦帶動滾筒轉動。

本發明助力扶手還包括鎖止結構，助力扶手布置在平行滑行帶的機架側方，機架上具有助力扶手轉動套；助力扶手安裝在機架上具轉動套內，訓練者可根據訓練體位，松開鎖止結構，調整助力扶手角度方向，然后鎖死鎖止結構。

本發明機架的一端具有升降調節器，調節升降調節器高度，使機架傾斜、滑行帶形成坡角，實現訓練者坡道訓練。

訓練方法如下：

模擬專項機能超負荷訓練時，訓練者穿專項滑冰鞋、輪滑鞋、滑雪輪鞋、徒步運動鞋，站到體驗機滑行帶上，側相位雙臂握住橫向位助力扶手，在助力扶手支撐下進行仿真模擬技術動作，進行直道滑行側蹬，彎道交叉側蹬，徒步后蹬；進行周期性的滑行訓練；可獲得專項超負荷機能訓練效果。

本發明的積極效果在于：提供了滑冰，滑雪，輪滑運動員專用器材，提供模擬專項機能超負荷訓練；不需用電力驅動，節能降耗；阻力器的結構設計，人不蹬機不轉，結構簡便，安全適用。等動阻尼力量，具有開發拓展調動更多專項肌肉群參加做工運動。等動阻尼速度力量由訓練者自己控制，作用力與反作用力相等，訓練者自控訓練強度。

附圖說明

圖1為本發明立體結構示意圖；

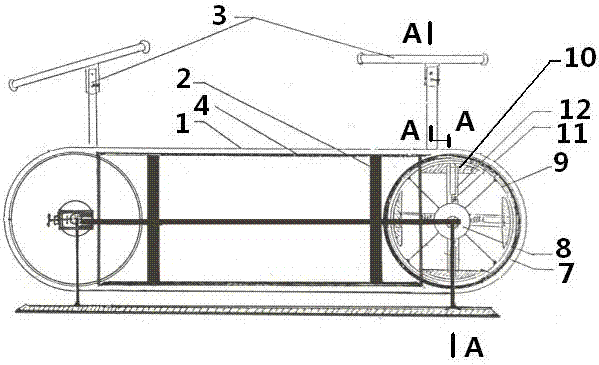

圖2為本發明正向剖視圖；

圖3為本發明a-a剖視圖；

圖4為本發明離心式等動力量阻尼器水平剖視局部放大示意圖；

圖5為本發明離心式等動力量阻尼器垂直剖視局部放大示意圖；

圖6為本發明模擬專項機能超負荷訓練示意圖；

圖中：1滑行帶、2機架、3助力扶手、4平托板、5支撐壁、6主軸、滾筒7、8轉子、9定子、10離心塊、11彈簧、12套筒、13軸承、t1直蹬、t2坡道側蹬、t3側蹬、t4坡道直蹬。

具體實施方式

以下結合附圖詳細說明本發明的一個實施例。

本發明實施例如圖1、圖2、圖3、圖4、圖5所示，包括滑行帶1、機架2、助力扶手3、平托板4、支撐壁5、主軸6、滾筒7、軸承13、離心式等動阻尼器；支撐壁5四個均布在機架2的四角處；平托板4緊固連接在機架2上部；滾筒7數量兩個，兩個滾筒與主軸6間安裝軸承13；主軸6端部支撐在支撐壁5上；滑行帶1環形纏繞過滾筒7與平托板4。

如圖1、圖2、圖3、圖6所示，助力扶手3還包括鎖止結構，助力扶手3布置在平行滑行帶1的機架2側方，機架2上具有助力扶手3轉動套；助力扶手3安裝在機架2上具轉動套內，訓練者可根據訓練體位，松開鎖止結構，調整助力扶手3角度方向，然后鎖死鎖止結構。機架2的一端具有升降調節器，調節升降調節器高度，實現訓練者直蹬t1、坡道側蹬t2、側蹬t3、坡道直蹬t4訓練。

如圖2、圖3、圖4、圖5、圖6所示，離心式等動阻尼器安裝在其中的一個滾筒7上；離心式等動阻尼器包括周向均布阻尼器單元；阻尼器單元包括轉子8、定子9、離心塊10、彈簧11、套筒12；轉子8安裝連接在滾筒7的內壁上，定子9與主軸6緊固連接；轉子8內徑與定子9外徑間具有一個容腔；套筒12緊固連接在轉子8內徑上；離心塊10具有與套筒12配合的導向套；離心塊10、彈簧11安裝在轉子8內徑與定子9外徑間的容腔內；彈簧11在安裝在套筒12與離心塊10的導向套內，彈簧11一端連接套筒12的底部，彈簧11另一端連接離心塊；離心塊的導向套與套筒12滑動配合；訓練者側相位雙臂握住橫向位助力扶手，蹬動滑行帶摩擦帶動滾筒轉動；滾筒中的轉子8轉動，離心塊10在離心力作用下拉伸彈簧向外滑動，與定子9接觸摩擦，使轉子減速；反饋輸出等動阻尼速度力量給訓練者；轉子減速時，離心塊10彈簧拉力作用下，轉子脫開摩擦；訓練者側相位雙臂握住橫向位助力扶手，持續蹬動滑行帶，滑行帶摩擦帶動滾筒7轉動。

訓練方法如下：

模擬專項機能超負荷訓練時，訓練者穿專項滑冰鞋、輪滑鞋、滑雪輪鞋、徒步運動鞋，站到體驗機滑行帶上，側相位雙臂握住橫向位助力扶手，在助力扶手支撐下進行仿真模擬技術動作，進行直道滑行側蹬，彎道交叉側蹬，徒步后蹬；進行周期性的滑行訓練；可獲得專項超負荷機能訓練效果。

技術特征：

技術總結
本發明公開一種阻尼式滑冰體驗機，滑行帶環形纏繞過滾筒與平托板；離心式等動阻尼器安裝在其中的一個滾筒上；離心式等動阻尼器包括周向均布阻尼器單元；離心塊、彈簧安裝在轉子內徑與定子外徑間的容腔內；彈簧在安裝在套筒與離心塊的導向套內，彈簧一端連接套筒的底部，另一端連接離心塊；離心塊的導向套與套筒滑動配合；助力扶手布置在平行滑行帶的機架側方；蹬動滑行帶摩擦帶動滾筒、轉子轉動，離心塊在離心力作用下拉伸彈簧向外滑動，與定子接觸摩擦，使轉子減速；反饋輸出等動阻尼速度力量給訓練者；減速時，離心塊彈簧拉力作用向心移動，與轉子脫開。持續蹬動滑行帶，滑行帶摩擦帶動滾筒轉動。提供了滑冰，滑雪，輪滑運動員專用器材，提供模擬專項機能超負荷訓練；不需用電力驅動，節能降耗；阻力器的結構設計，人不蹬機不轉，結構簡便，安全適用。

技術研發人員：于立強;吳成江
受保護的技術使用者：吳志剛
技術研發日：2017.04.18
技術公布日：2017.08.01
