本發明涉及應用于體育運動領域（游泳）的隨身計時裝置，特別是涉及一種泳池內某一運動周期內帶顯示、語音播報功能的計時裝置。

背景技術：

游泳運動員和游泳愛好者在泳池中來回游進中經常遇到的問題是：無法及時了解到自己在泳道內從起點至終點（單程）游程內所耗時間。現有的運動員哪怕是國家級運動員的計時方法還是在抵達終點后出水，抬頭看表，或者是旁邊有他人計時。對于泳者，現有的計時方式存在著不夠精確、需他人輔助、信息獲取有延時、大量存儲不便等諸多問題。

技術實現要素：

為了達到上述目的，本發明提供了一種附著泳鏡的可顯示語音播報計時器，該計時器能準確的獲得計時信息。

為了達到上述目的，本發明是通過以下技術方案實現的：

本發明是一種附著泳鏡的可顯示語音播報計時器，所述計時器通過固定帶附著在游泳眼鏡上，所述計時器包括

一控制芯片，通過數據傳輸線，將獲得的數據傳輸至個人電腦上，自動計算多次記錄值之和；

一顯示屏，所述顯示屏與所述控制芯片連接；

一按鍵，所述按鍵設置在所述計時器上，通過長時間按壓計時器上的按鍵以開始或者結束計時操作，按下計時器上的按鈕能夠查看之前的記錄值并語音播報；

一加速度傳感器，所述加速度傳感器用于感知人體的運動方向是否發生突變，自動記錄相鄰兩次人體運動方向發生突變的時間間隔，對于獲得的時間間隔能夠顯示在顯示屏上并語音播報，并且將獲得的時間間隔保存在控制芯片上；

一語音振動模塊，所述語音振動模塊與所述控制芯片連接。

本發明的進一步改進在于：所述顯示屏設置在游泳鏡片上。

本發明的進一步改進在于：存儲的信息及時保存在控制芯片上的內存模塊中。

本發明的進一步改進在于：在所述計時器上有預留接口，用于充電或將內部存儲的計時信息傳輸至個人電腦。

本發明計時器附著在游泳眼鏡固定帶上使用，配備加速度傳感器用于感知人體的運動方向是否發生突變，自動記錄相鄰兩次人體運動方向發生突變的時間間隔，對于獲得的時間間隔能夠顯示在顯示屏上并語音播報，能夠將獲得的時間間隔保存在控制芯片上，通過按下計時器上的按鈕能夠查看之前的記錄值，能夠通過數據傳輸線，將獲得的數據傳輸至個人電腦上，能夠自動計算多次記錄值之和，可通過長時間按壓計時器上的按鍵以開始或者結束計時操作。

其中使用的加速度傳感器根據經驗值確定人體的運動方向是否發生變化，顯示屏所處位置為鏡片部分區域，不至于影響泳者的視線，存儲的信息及時保存在控制芯片上的內存模塊中，計時器上的按鍵按下以后，可在顯示屏顯示前一圈計時信息并語音播報，計時器預留的接口除用于充電以外，可以將內部存儲的計時信息傳輸至個人電腦，本發明的計時器能夠自動計算多次記錄值之和是指可以通過預先設置的參數，讓顯示屏示所需要的信息并語音播報，譬如：多次記錄值之和。

本發明的有益效果是：本發明通過這種即時顯示語音播報計時器的佩戴，泳者可以在不需要他人輔助的情況下獨自及時獲得精確的前一周期或前幾周期的耗時，并且可以將數據及時存儲在電子設備中，供今后隨時查看。

附圖說明

圖1是本發明中計時器的外觀示意圖。

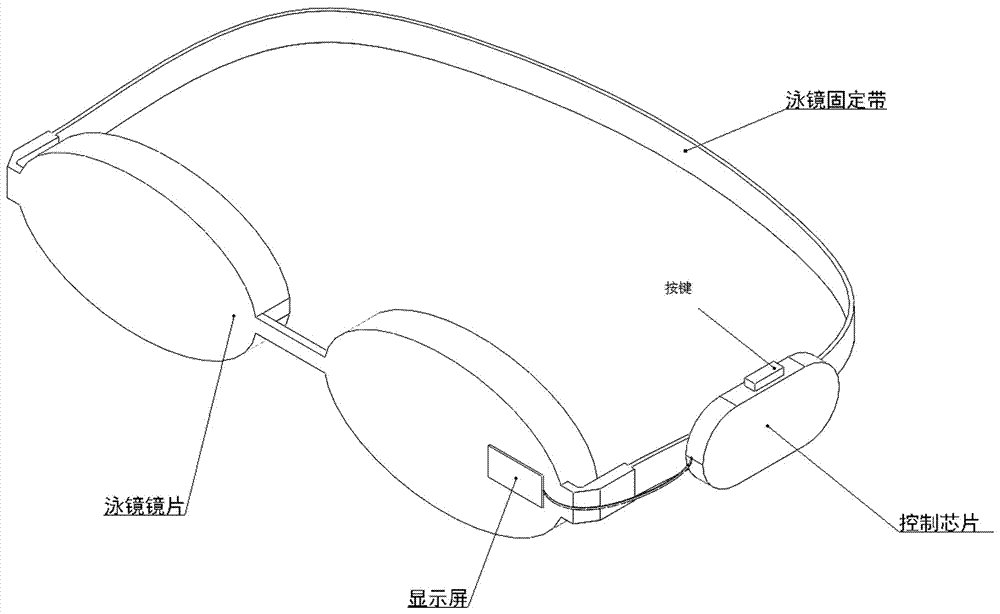

圖2附著泳鏡圖的結構示意圖。

圖3是本發明中計時器的工作原理示意圖。

具體實施方式

為了加深對本發明的理解，下面將結合附圖和實施例對本發明做進一步詳細描述，該實施例僅用于解釋本發明，并不對本發明的保護范圍構成限定。

如圖1-3所示，本發明是一種附著泳鏡的可顯示語音播報計時器，所述計時器通過固定帶附著在游泳眼鏡上，所述計時器包括

一控制芯片，通過數據傳輸線，將獲得的數據傳輸至個人電腦上，自動計算多次記錄值之和；

一顯示屏，所述顯示屏與所述控制芯片連接；

一按鍵，所述按鍵設置在所述計時器上，通過長時間按壓計時器上的按鍵以開始或者結束計時操作，按下計時器上的按鈕能夠查看之前的記錄值并語音播報；

一加速度傳感器，所述加速度傳感器用于感知人體的運動方向是否發生突變，自動記錄相鄰兩次人體運動方向發生突變的時間間隔，對于獲得的時間間隔能夠顯示在顯示屏上并語音播報，并且將獲得的時間間隔保存在控制芯片上；

一語音振動模塊，所述語音振動模塊與所述控制芯片連接。

其中：所述顯示屏設置在游泳鏡片上；

存儲的信息及時保存在控制芯片上的內存模塊中；

在所述計時器上有預留接口，用于充電或將內部存儲的計時信息傳輸至個人電腦。

該裝置附著游泳眼鏡使用，該裝置使用步驟為：長按按鍵，系統開始計時；加速度傳感器記錄當前加速度值送至控制芯片；控制芯片根據預設經驗值判斷，是否人體發生運動方向轉變；假如方向轉變，則保存當前單圈計時值、將單圈計時值顯示在顯示屏上并語音播報、全程計時數值增加單圈計時數值；如檢測到長按按鍵操作，則停止計時，保存當前的全程計時值，并將全程計時值顯示在顯示屏上并語音播報，還可將各記錄值傳送至個人電腦上。泳者可以在不需要他人輔助的情況下獨自及時獲得精確的前一周期或前幾周期的耗時。

實施例一

本發明是一種附著泳鏡的顯示計時器，主要由控制芯片、顯示屏、按鍵組成，本實施例包括以下步驟：

（1）長按按鍵，單圈計時值與全程計時值歸零，系統開始計時；

（2）加速度傳感器記錄當前加速度值送至控制芯片；

（3）控制芯片根據預設經驗值判斷，是否人體發生運動方向轉變；

（4）假如步驟（3）判定結果未發生方向轉變，則回到步驟（2）；

（5）假如步驟（3）判定結果發生方向轉變，則保存當前單圈計時值；將單圈計時值顯示在顯示屏上并語音播報；將單圈計時值歸零；全程計時數值增加單圈計時數值；回到步驟（2）；

（6）如檢測到長按按鍵操作，則停止計時，保存當前的全程計時值，并將全程計時值顯示在顯示屏上并語音播報；

（7）通過數據接口與連接線可將記錄的單圈計時值與全程計時值傳送至個人電腦上。
