本發明涉及娛樂設備用永磁與磁流變相結合的減速緩沖裝置領域，具體地說涉及一種使用永磁與磁流變相結合的緩沖機構的跳樓體驗機。

背景技術：

跳樓機是游樂園和主題樂園常見的大型機動游戲設備，這種游樂器材的乘坐臺可將乘客載至高空，然后以幾乎重力加速度垂直向下跌落，最后以機械將乘坐臺在落地前停住，這種利用物理學中的自由落體現象設計的游樂器材，也以自由落體為命名，為了提高整體安全性，跳樓機中需采用緩沖器作為極限位置的安全裝置，其性能的好壞直接影響體驗者的人身安全，目前常用的緩沖器有彈簧緩沖器、聚氨酯緩沖器和液壓緩沖器等；其中彈簧緩沖器和聚氨酯緩沖器作為蓄能型緩沖器，主要利用結構壓縮形成反力，將乘客區座椅支架沖擊動能轉化為緩沖器的內能，進而起到緩沖作用，但是緩沖結束后出現反彈現象，僅適用于低速跳樓機，為了增強體驗感，現有跳樓體驗機越建越高，速度越來越快，使用蓄能型緩沖器已經無法滿足其需要，相比較而言，液壓緩沖器緩沖行程短，但是現有緩沖器都是在乘客區座椅支架墜落過程的極限位置動作，對轎廂墜落過程沒有有效的緩速，致使轎廂以較大的速度沖擊緩沖器制停，其產生的沖擊力有時會超出人體的承受范圍，同時液壓緩速器的結構復雜易出現故障，導致緩速效果下降，而緩沖器一定發生損壞就會產生很嚴重的事故。

技術實現要素：

為了解決上述存在的問題，本發明提供一種使用永磁與磁流變相結合的緩沖機構的跳樓體驗機，該裝置能夠在跳樓機乘客區座椅支架超速下降的過程中形成多種制動力共同作用以達到減速緩沖作用，從而提高整個跳樓機的安全性，并可以通過可調電磁鐵改變電磁場強度，可進一步改變磁流變液的阻尼力，達到相應的體驗效果，從而使用不同類型的跳樓機使用，為達此目的，本發明提供一種使用永磁與磁流變相結合的緩沖機構的跳樓體驗機，包括牽引電機、乘客區殼體、牽引繩、軛鐵、底部永磁體、電磁線圈一、非導磁支架一、鏈接支架、主軸、鐵軛、側板、電磁線圈二、環氧層、磁流變液放置盒、底坑底部、銜鐵、非導磁支架二、乘客區座椅支架、非導磁支架二和上永磁體，所述主軸底部有底坑底部，所述主軸頂部有牽引電機，所述牽引電機通過牽引繩接乘客區殼體的頂部，所述乘客區殼體內有軛鐵、電磁線圈一、銜鐵、非導磁支架二、乘客區座椅支架、非導磁支架二和上永磁體，所述乘客區殼體的頂部內有軛鐵，所述軛鐵內有電磁線圈一，所述軛鐵下方有銜鐵，所述銜鐵下方有非導磁支架二，所述非導磁支架二下方固定有乘客區座椅支架，所述乘客區座椅支架底部有非導磁支架二，所述非導磁支架二底部固定有上永磁體，所述上永磁體下方有底部永磁體，所述底部永磁體安裝在非導磁支架一上，所述非導磁支架一通過鏈接支架固定在磁流變液放置盒上，所述磁流變液放置盒內填充有磁流變液，所述主軸下部在磁流變液放置盒內被磁流變液包裹，所述磁流變液放置盒兩側各有一個側板，所述側板外側有鐵軛，所述鐵軛內有環氧層，所述環氧層內有電磁線圈二。

本發明的進一步改進，所述非導磁支架二底部還固定有傳感器，所述傳感器在上永磁體一側，所述傳感器和電磁線圈二通過連接線接控制中心，控制中心通過傳感器所得數據對電磁線圈進行控制可以從而達到相應的調節效果。

本發明的進一步改進，所述底部永磁體和上永磁體為方形或圓形，本發明永磁鐵可以根據實際轎廂情況進行相應的選擇。

本發明提供一種使用永磁與磁流變相結合的緩沖機構的跳樓體驗機，該體驗機能夠在超速下降的過程中形成永磁斥力，電渦流制動力和磁流變液產生的阻尼力多種制動力共同作用以達到減速緩沖作用。并且其中磁流變液產生阻尼力的電磁場可以根據乘客區座椅支架重量和速度進行調節，以適應不同高度跳樓體驗機對緩沖力的要求，可以長期使用，不易發生損壞，安全性高，可以通過調節達到不同體驗效果，通用性強。

附圖說明

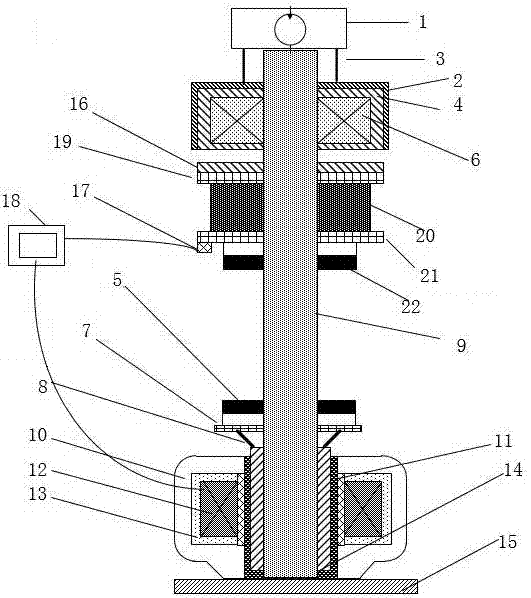

圖1為本發明電梯用永磁與磁流變相結合的減速緩沖裝置結構剖視圖；

圖示說明:

1、牽引電機；2、乘客區殼體；3、牽引繩；4、軛鐵；5、底部永磁體；6、電磁線圈一；7、非導磁支架一；8、鏈接支架；9、主軸；10、鐵軛；11、側板；12、電磁線圈二；13、環氧層；14、磁流變液放置盒；15、底坑底部；16、銜鐵；17、傳感器；18、控制中心；19、非導磁支架二；20、乘客區座椅支架；21、非導磁支架二；22、上永磁體。

具體實施方式

下面結合附圖與具體實施方式對本發明作進一步詳細描述：

本發明提供一種使用永磁與磁流變相結合的緩沖機構的跳樓體驗機，該裝置能夠在跳樓機乘客區座椅支架超速下降的過程中形成多種制動力共同作用以達到減速緩沖作用，從而提高整個跳樓機的安全性，并可以通過可調電磁鐵改變電磁場強度，可進一步改變磁流變液的阻尼力，達到相應的體驗效果，從而使用不同類型的跳樓機使用。

作為本發明一種具體實施例，本發明提供一種使用永磁與磁流變相結合的緩沖機構的跳樓體驗機，包括牽引電機1、乘客區殼體2、牽引繩3、軛鐵4、底部永磁體5、電磁線圈一6、非導磁支架一7、鏈接支架8、主軸9、鐵軛10、側板11、電磁線圈二12、環氧層13、磁流變液放置盒14、底坑底部15、銜鐵16、非導磁支架二19、乘客區座椅支架20、非導磁支架二21和上永磁體22，所述主軸9底部有底坑底部15，所述主軸9頂部有牽引電機1，所述牽引電機1通過牽引繩3接乘客區殼體2的頂部，所述乘客區殼體2內有軛鐵4、電磁線圈一6、銜鐵16、非導磁支架二19、乘客區座椅支架20、非導磁支架二21和上永磁體22，所述乘客區殼體2的頂部內有軛鐵4，所述軛鐵4內有電磁線圈一6，所述軛鐵4下方有銜鐵16，所述銜鐵16下方有非導磁支架二19，所述非導磁支架二19下方固定有乘客區座椅支架20，所述乘客區座椅支架20底部有非導磁支架二21，所述非導磁支架二21底部固定有上永磁體22，所述上永磁體22下方有底部永磁體5，所述底部永磁體5安裝在非導磁支架一7上，所述非導磁支架一7通過鏈接支架8固定在磁流變液放置盒14上，所述磁流變液放置盒14內填充有磁流變液，所述主軸9下部在磁流變液放置盒14內被磁流變液包裹，所述磁流變液放置盒14兩側各有一個側板11，所述側板11外側有鐵軛10，所述鐵軛10內有環氧層13，所述環氧層13內有電磁線圈二12。

作為本發明一種具體實施例，本發明提供如圖1所示的一種使用永磁與磁流變相結合的緩沖機構的跳樓體驗機，包括牽引電機1、乘客區殼體2、牽引繩3、軛鐵4、底部永磁體5、電磁線圈一6、非導磁支架一7、鏈接支架8、主軸9、鐵軛10、側板11、電磁線圈二12、環氧層13、磁流變液放置盒14、底坑底部15、銜鐵16、非導磁支架二19、乘客區座椅支架20、非導磁支架二21和上永磁體22，所述主軸9底部有底坑底部15，所述主軸9頂部有牽引電機1，所述牽引電機1通過牽引繩3接乘客區殼體2的頂部，所述乘客區殼體2內有軛鐵4、電磁線圈一6、銜鐵16、非導磁支架二19、乘客區座椅支架20、非導磁支架二21和上永磁體22，所述乘客區殼體2的頂部內有軛鐵4，所述軛鐵4內有電磁線圈一6，所述軛鐵4下方有銜鐵16，所述銜鐵16下方有非導磁支架二19，所述非導磁支架二19下方固定有乘客區座椅支架20，所述乘客區座椅支架20底部有非導磁支架二21，所述非導磁支架二21底部固定有上永磁體22，所述非導磁支架二21底部還固定有傳感器17，所述傳感器17在上永磁體22一側，所述傳感器17和電磁線圈二12通過連接線接控制中心18，控制中心通過傳感器所得數據對電磁線圈進行控制可以從而達到相應的調節效果，所述上永磁體22下方有底部永磁體5，所述底部永磁體5和上永磁體22為方形或圓形，本發明永磁鐵可以根據實際轎廂情況進行相應的選擇，所述底部永磁體5安裝在非導磁支架一7上，所述非導磁支架一7通過鏈接支架8固定在磁流變液放置盒14上，所述磁流變液放置盒14內填充有磁流變液，所述主軸9下部在磁流變液放置盒14內被磁流變液包裹，所述磁流變液放置盒14兩側各有一個側板11，所述側板11外側有鐵軛10，所述鐵軛10內有環氧層13，所述環氧層13內有電磁線圈二12。

以上所述，僅是本發明的較佳實施例而已，并非是對本發明作任何其他形式的限制，而依據本發明的技術實質所作的任何修改或等同變化，仍屬于本發明所要求保護的范圍。
