本實用新型涉及一種游戲手柄，尤其是一種用于智能手機的模塊化游戲手柄。

背景技術：

現有的智能手機玩游戲時通常使用觸控屏上的虛擬按鍵來操作，但虛擬按鍵操作的準確性，手感都不如實體游戲手柄，使用者的手指還會阻擋視線，影響顯示效果；由于手機玩游戲時，為了延長手機使用時間，通常需要外接移動電源來充電，而現有的外接于手機的實體游戲手柄不具有為手機電池充電的功能，且存在體積大，與手機結合繁瑣復雜，不方便隨身攜帶使用，影響手機美觀等缺點；另外還有一種固定設置于手機外殼的游戲手柄，由于這種集成于手機的游戲手柄與手機共用電池、殼體和電路板，所以當此游戲手柄被拆卸后，游戲手柄本身并不具備完整的手柄功能，不能獨立工作，也不具有為手機電池充電的功能，且手機集成游戲手柄后，增加了機身的厚度，影響了手機的外觀，同時加大了手機生產的成本和難度。

技術實現要素：

為了克服現有智能手機玩游戲時使用虛擬按鍵以及現有外接實體游戲手柄和集成于手機的實體游戲手柄所存在的缺點和不足，本實用新型提供一種用于智能手機的模塊化游戲手柄，所述模塊化游戲手柄能有效解決用智能手機玩游戲時虛擬按鍵操作的準確性，手感都不如實體游戲手柄，手指阻擋視線，影響顯示效果的問題；也能解決現有外接于手機的實體游戲手柄體積大，與手機結合繁瑣復雜，不方便隨身攜帶使用，影響手機美觀，不具有為手機電池充電的功能等問題；還能解決固定設置于手機外殼的集成于手機的游戲手柄增加手機機身的厚度和生產成本，不具有為手機電池充電的功能，游戲手柄拆卸后，游戲手柄本身并不具備完整的功能，不能作為游戲手柄獨立工作等問題。

本實用新型解決其技術問題所采用的技術方案是：提供一種用于智能手機的模塊化游戲手柄，模塊化游戲手柄包括游戲手柄殼體、游戲手柄邊框、游戲手柄按鍵、游戲手柄搖桿、游戲手柄電路板、游戲手柄數據接口、游戲手柄電池、游戲手柄搖桿排線、電池排線。所述模塊化游戲手柄設置于智能手機后殼體位置，游戲手柄后殼體和智能手機后殼體互相接觸貼合，模塊化游戲手柄以可拆卸的方式與智能手機連接，不使用時可以與智能手機分離。

上述的一種用于智能手機的模塊化游戲手柄，所述模塊化游戲手柄通過卡槽設置于智能手機后殼體位置，或所述模塊化游戲手柄通過磁力設置于智能手機后殼體位置。當單獨的游戲手柄usb數據接口設置于所述模塊化游戲手柄上時，所述模塊化游戲手柄通過卡槽設置于智能手機后殼體位置；當游戲手柄usb數據接口和游戲手柄金屬觸點數據接口設置于所述模塊化游戲手柄上時，所述模塊化游戲手柄通過磁力設置于智能手機后殼體位置。

當所述模塊化游戲手柄通過卡槽設置于智能手機后殼體位置時，卡槽設置于游戲手柄邊框，位于游戲手柄后殼體一側，智能手機被固定于卡槽內；當所述模塊化游戲手柄通過磁力設置于智能手機后殼體位置時，游戲手柄后殼體材質為鐵磁性材料，智能手機后殼體材質也為鐵磁性材料。

上述的一種用于智能手機的模塊化游戲手柄，所述游戲手柄電路板設置于游戲手柄殼體內，游戲手柄電路板上設置有有線通信模塊或無線通信模塊，所述模塊化游戲手柄通過有線通信模塊或無線通信模塊與智能手機進行通信，上述有線通信模塊為串行總線通信模塊，上述無線通信模塊為藍牙通信模塊。

上述的一種用于智能手機的模塊化游戲手柄，所述游戲手柄數據接口為游戲手柄usb數據接口或游戲手柄金屬觸點數據接口，單獨的游戲手柄usb數據接口設置于所述模塊化游戲手柄上，或游戲手柄usb數據接口和游戲手柄金屬觸點數據接口設置于所述模塊化游戲手柄上。

所述游戲手柄usb數據接口設置于游戲手柄邊框，游戲手柄usb數據接口與游戲手柄電路板電氣連接，通過游戲手柄usb數據接口可以為游戲手柄電池充電。游戲手柄usb數據接口可以和設置于智能手機邊框的智能手機usb接口之間通過數據線相連接，所述數據線為usb數據線或otg數據線，從而進行模塊化游戲手柄和智能手機之間的數據信號或電力的傳輸；游戲手柄usb數據接口還可以和智能手機usb接口之間通過金屬連接部件和usb數據接口公口相連接，所述金屬連接部件設置于游戲手柄邊框，金屬連接部件的作用與數據線相同，連接模塊化游戲手柄和智能手機，不僅能傳輸電力還能傳輸數據信號，金屬連接部件一端連接游戲手柄電路板和游戲手柄usb數據接口，另一端連接usb數據接口公口，usb數據接口公口與智能手機usb數據接口連接，從而進行模塊化游戲手柄和智能手機之間的數據信號或電力的傳輸。

所述游戲手柄金屬觸點數據接口設置于游戲手柄后殼體，所述游戲手柄金屬觸點數據接口與游戲手柄電路板電接氣連，游戲手柄金屬觸點數據接口與設置于智能手機后殼體上對應位置的智能手機金屬觸點數據接口相連接，從而進行所述模塊化游戲手柄和智能手機之間的數據信號或電力的傳輸。

上述的一種用于智能手機的模塊化游戲手柄，所述游戲手柄殼體包括游戲手柄前殼體和游戲手柄后殼體。

上述的一種用于智能手機的模塊化游戲手柄，所述游戲手柄按鍵和游戲手柄搖桿凸設于游戲手柄前殼體，游戲手柄電路板設置于游戲手柄按鍵和游戲手柄搖桿下方，游戲手柄按鍵直接與游戲手柄電路板電氣連接，游戲手柄搖桿通過游戲手柄搖桿排線與游戲手柄電路板電氣連接。

當模塊化游戲手柄和智能手機通過游戲手柄金屬連接部件和usb數據接口公口相連接相連接時，游戲手柄按鍵和游戲手柄搖桿按壓，搖動產生的動作信號經過游戲手柄電路板、游戲手柄電路板上的有線通信模塊、金屬連接部件、usb數據接口公口、智能手機usb數據接口，傳輸至智能手機。

當模塊化游戲手柄和智能手機通過游戲手柄usb數據接口和數據線相連接時，游戲手柄按鍵和游戲手柄搖桿按壓，搖動產生的動作信號經過游戲手柄電路板、游戲手柄電路板上的有線通信模塊、游戲手柄usb數據接口、數據線、智能手機usb數據接口，傳輸至智能手機。

當模塊化游戲手柄和智能手機通過游戲手柄金屬觸點數據接口和智能手機金屬觸點數據接口相連接時，游戲手柄按鍵和游戲手柄搖桿按壓，搖動產生的動作信號經過游戲手柄電路板、游戲手柄電路板上的有線通信模塊、游戲手柄金屬觸點數據接口、智能手機后殼體上的智能手機金屬觸點數據接口、傳輸至智能手機。

當模塊化游戲手柄和智能手機通過無線通信模塊即藍牙相連接時，游戲手柄按鍵和游戲手柄搖桿按壓，搖動產生的動作信號經過游戲手柄電路板、游戲手柄電路板上的無線通信模塊即藍牙模塊、無線傳輸至智能手機內的無線通信模塊即藍牙。

上述的一種用于智能手機的模塊化游戲手柄，所述游戲手柄電池設置于游戲手柄殼體內部，通過電池排線與游戲手柄電路板相連接，為模塊化游戲手柄內部的無線通信模塊即藍牙通信模塊供電；所述游戲手柄電池也可以為與模塊化游戲手柄通過游戲手柄數據接口相連接的智能手機供電，即為與模塊化游戲手柄通過游戲手柄usb數據接口或游戲手柄金屬觸點數據接口相連接的智能手機供電。

當單獨的游戲手柄usb數據接口設置于所述模塊化游戲手柄上時，所述游戲手柄電池可以為與模塊化游戲手柄通過游戲手柄usb數據接口相連接的智能手機供電；當游戲手柄usb數據接口和游戲手柄金屬觸點數據接口設置于所述模塊化游戲手柄上時，所述游戲手柄電池可以為與模塊化游戲手柄通過游戲手柄金屬觸點數據接口相連接的智能手機供電。

上述的一種用于智能手機的模塊化游戲手柄，當使用模塊化游戲手柄時，模塊化游戲手柄和智能手機相結合，智能手機屏幕面向使用者，游戲手柄前殼體背向使用者，游戲手柄按鍵和游戲手柄搖桿由使用者食指和中指操作。

本實用新型的有益效果是，本實用新型一種用于智能手機的模塊化游戲手柄有效解決了用智能手機玩游戲時虛擬按鍵操作的準確性，手感都不如實體游戲手柄，手指阻擋視線，影響顯示效果的問題，與現有外接于手機的實體游戲手柄和集成于手機的實體游戲手柄相比較，所述模塊化游戲手柄設置于智能手機后殼體位置，游戲手柄后殼體和智能手機后殼體互相接觸貼合，以可拆卸的方式與智能手機連接，不使用時可以與智能手機分離，此種模塊化游戲手柄的設計還具有為手機電池充電的功能，而且模塊化游戲手柄體積小巧，與智能手機結合簡單，方便隨身攜帶，由于模塊化游戲手柄設置于智能手機后殼體位置，所以不影響智能手機正面的美觀，容易被市場和消費者認可。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

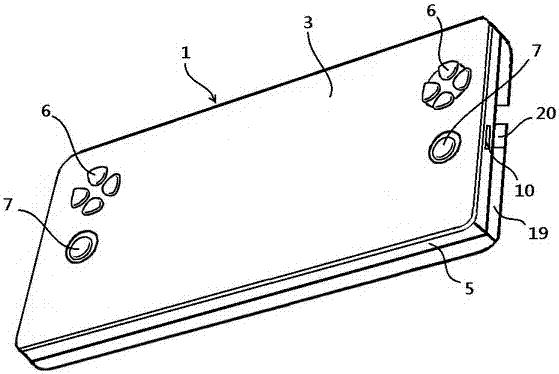

圖1為本實用新型實施例1游戲手柄的正面示意圖。

圖2為圖1的后視圖。

圖3為本實用新型實施例1游戲手柄的結構示意圖。

圖4為本實用新型實施例1智能手機正面示意圖。

圖5為圖4的后視圖。

圖6為本實用新型實施例1游戲手柄和智能手機相結合的正面示意圖。

圖7為圖6的后視圖。

圖8為本實用新型實施例1游戲手柄和智能手機相結合的使用狀態示意圖。

圖9為本實用新型實施例2游戲手柄的正面示意圖。

圖10為圖9的后視圖。

圖11為本實用新型實施例2游戲手柄的結構示意圖。

圖12為本實用新型實施例2智能手機正面示意圖。

圖13為圖12的后視圖。

圖14為本實用新型實施例2游戲手柄和智能手機相結合的正面示意圖。

圖15為圖14的后視圖。

圖16為本實用新型實施例2游戲手柄和智能手機相結合的使用狀態示意圖。

圖17為本實用新型實施例3游戲手柄的正面示意圖。

圖18為圖17的后視圖。

圖19為本實用新型實施例3游戲手柄的結構示意圖。

圖20為本實用新型實施例3智能手機正面示意圖。

圖21為圖20的后視圖。

圖22為本實用新型實施例3游戲手柄和智能手機相結合的正面示意圖。

圖23為圖22的后視圖。

圖24為本實用新型實施例3游戲手柄和智能手機相結合的使用狀態示意圖。

圖25為本實用新型實施例4游戲手柄的正面示意圖。

圖26為圖25的后視圖。

圖27為本實用新型實施例4游戲手柄的結構示意圖。

圖28為本實用新型實施例4智能手機正面示意圖。

圖29為圖28的后視圖。

圖30為本實用新型實施例4游戲手柄和智能手機相結合的正面示意圖。

圖31為圖30的后視圖。

圖32為本實用新型實施例4游戲手柄和智能手機相結合的使用狀態示意圖。

圖中1.模塊化游戲手柄，2.游戲手柄殼體，3.游戲手柄前殼體，4.游戲手柄后殼體，5.游戲手柄邊框，6.游戲手柄按鍵，7.游戲手柄搖桿，8.游戲手柄電路板，9.usb數據接口公口，10.游戲手柄usb數據接口，11.游戲手柄金屬觸點數據接口，12.游戲手柄電池，13.智能手機，14.智能手機屏幕，15.智能手機后殼體，16.智能手機邊框，17.智能手機usb數據接口，18.智能手機金屬觸點數據接口，19.卡槽，20.金屬連接部件，21.游戲手柄搖桿排線，22.電池排線。

具體實施方式

實施例1：模塊化游戲手柄1包括游戲手柄殼體2、游戲手柄邊框5、游戲手柄按鍵6、游戲手柄搖桿7、游戲手柄電路板8、游戲手柄usb數據接口10、游戲手柄電池12、游戲手柄搖桿排線21、電池排線22。模塊化游戲手柄1通過卡槽19設置于智能手機后殼體15位置，游戲手柄后殼體4和智能手機后殼體15互相接觸貼合，模塊化游戲手柄1以可拆卸的方式與智能手機13連接，不使用時可以與智能手機13分離。卡槽19設置于游戲手柄邊框5，位于游戲手柄后殼體4一側，智能手機13被固定于卡槽19內。游戲手柄電路板8設置于游戲手柄殼體2內部，游戲手柄電路板8上設置有有線通信模塊（圖中未示），模塊化游戲手柄1通過有線通信模塊（圖中未示）與智能手機13進行通信，上述有線通信模塊為串行總線通信模塊。游戲手柄usb數據接口10設置于游戲手柄邊框5，游戲手柄usb數據接口10與游戲手柄電路板8電氣連接，通過游戲手柄usb數據接口10可以為游戲手柄電池12充電。模塊化游戲手柄1和智能手機13通過設置于游戲手柄邊框5上的金屬連接部件20和usb數據接口公口9相連接，即游戲手柄usb數據接口10和智能手機usb數據接口17之間通過金屬連接部件20和usb數據接口公口9相連接，金屬連接部件20一端連接游戲手柄電路板8和游戲手柄usb數據接口10，另一端連接usb數據接口公口9，usb數據接口公口9與智能手機usb數據接口17連接，從而進行模塊化游戲手柄1和智能手機13之間的數據信號或電力的傳輸。游戲手柄殼體2分為游戲手柄前殼體3和游戲手柄后殼體4，游戲手柄按鍵6和游戲手柄搖桿7凸設于游戲手柄前殼體3，游戲手柄電路板8設置于游戲手柄按鍵6和游戲手柄搖桿7下方，游戲手柄按鍵6直接與游戲手柄電路板8電氣連接，游戲手柄搖桿7通過游戲手柄搖桿排線21（圖中未示）與游戲手柄電路板8電氣連接，游戲手柄按鍵6和游戲手柄搖桿7按壓，搖動產生的動作信號經過游戲手柄電路板8、游戲手柄電路板8上的有線通信模塊（圖中未示）、金屬連接部件20、usb數據接口公口9、智能手機usb數據接口17，傳輸至智能手機13。游戲手柄電池12設置于游戲手柄殼體2內部，游戲手柄電池12通過電池排線22與游戲手柄電路板8相連接，為與模塊化游戲手柄1通過金屬連接部件20和usb數據接口公口9相連接的智能手機13供電。當使用模塊化游戲手柄1時，模塊化游戲手柄1和智能手機13相結合，智能手機屏幕14面向使用者，游戲手柄前殼體3背向使用者，游戲手柄按鍵6和游戲手柄搖桿7由使用者食指和中指操作。

實施例2：實施例2與實施例1的不同之處在于用無線通信模塊即藍牙通信模塊（圖中未示）取代實施例1中游戲手柄電路板8上設置的有線通信模塊（圖中未示），另一不同之處在于取消實施例1中的金屬連接部件20和usb數據接口公口9，游戲手柄電池12不能為智能手機13供電。

模塊化游戲手柄1包括游戲手柄殼體2、游戲手柄邊框5、游戲手柄按鍵6、游戲手柄搖桿7、游戲手柄電路板8、游戲手柄usb數據接口10、游戲手柄電池12、游戲手柄搖桿排線21、電池排線22。模塊化游戲手柄1通過卡槽19設置于智能手機后殼體15位置，游戲手柄后殼體4和智能手機后殼體15互相接觸貼合，模塊化游戲手柄1以可拆卸的方式與智能手機13連接，不使用時可以與智能手機13分離。卡槽19設置于游戲手柄邊框5，位于游戲手柄后殼體4一側，智能手機13被固定于卡槽19內。游戲手柄電路板8設置于游戲手柄殼體2內部，游戲手柄電路板8上設置有無線通信模塊即藍牙模塊（圖中未示），模塊化游戲手柄1通過無線通信模塊與智能手機13進行通信，上述無線通信模塊為藍牙通信模塊。游戲手柄usb數據接口10設置于游戲手柄邊框5，游戲手柄usb數據接口10與游戲手柄電路板8電氣連接，通過游戲手柄usb數據接口10可以為游戲手柄電池12充電。模塊化游戲手柄1和智能手機13通過無線通信模塊即藍牙模塊（圖中未示）相連接，即模塊化游戲手柄1通過設置于游戲手柄電路板8上的無線通信模塊即藍牙模塊（圖中未示）與智能手機13內的無線無線通信模塊即藍牙模塊（圖中未示）無線連接，從而進行模塊化游戲手柄1和智能手機13之間的數據信號的傳輸。游戲手柄殼體2分為游戲手柄前殼體3和游戲手柄后殼體4，游戲手柄按鍵6和游戲手柄搖桿7凸設于游戲手柄前殼體3，游戲手柄電路板8設置于游戲手柄按鍵6和游戲手柄搖桿7下方，游戲手柄按鍵6直接與游戲手柄電路板8電氣連接，游戲手柄搖桿7通過游戲手柄搖桿排線21（圖中未示）與游戲手柄電路板8電氣連接，游戲手柄按鍵6和游戲手柄搖桿7按壓，搖動產生的動作信號經過游戲手柄電路板8、游戲手柄電路板8上的無線通信模塊即藍牙模塊（圖中未示）無線傳輸至智能手機13。游戲手柄電池12設置于游戲手柄殼體2內部，游戲手柄電池12通過電池排線22與游戲手柄電路板8相連接，為模塊化游戲手柄1內部的無線通信模塊即藍牙通信模塊圖中未示）供電。當使用模塊化游戲手柄1時，模塊化游戲手柄1和智能手機13相結合，智能手機屏幕14面向使用者，游戲手柄前殼體3背向使用者，游戲手柄按鍵6和游戲手柄搖桿7由使用者食指和中指操作。

實施例3：實施例3與實施例1的不同之處在于用數據線（圖中未示）取代實施例1中用于連接游戲手柄usb數據接口10和智能手機usb數據接口17之間的金屬連接部件20和usb數據接口公口9。

模塊化游戲手柄1包括游戲手柄殼體2、游戲手柄邊框5、游戲手柄按鍵6、游戲手柄搖桿7、游戲手柄電路板8、游戲手柄usb數據接口10、游戲手柄電池12、游戲手柄搖桿排線21、電池排線22。模塊化游戲手柄1通過卡槽19設置于智能手機后殼體15位置，游戲手柄后殼體4和智能手機后殼體15互相接觸貼合，模塊化游戲手柄1以可拆卸的方式與智能手機13連接，不使用時可以與智能手機13分離。卡槽19設置于游戲手柄邊框5，位于游戲手柄后殼體4一側，智能手機13被固定于卡槽19內。游戲手柄電路板8設置于游戲手柄殼體2內部，游戲手柄電路板8上設置有有線通信模塊（圖中未示），模塊化游戲手柄1通過有線通信模塊（圖中未示）與智能手機13進行通信，上述有線通信模塊為串行總線通信模塊。游戲手柄usb數據接口10設置于游戲手柄邊框5，游戲手柄usb數據接口10與游戲手柄電路板8電氣連接，通過游戲手柄usb數據接口10可以為游戲手柄電池12充電。模塊化游戲手柄1和智能手機13通過數據線（圖中未示）相連接，即游戲手柄usb數據接口10和設置于智能手機邊框16的智能手機usb接口17之間通過數據線（圖中未示）相連接，從而進行模塊化游戲手柄1和智能手機13之間的數據信號或電力的傳輸。所述數據線為usb數據線或otg數據線。游戲手柄殼體2分為游戲手柄前殼體3和游戲手柄后殼體4，游戲手柄按鍵6和游戲手柄搖桿7凸設于游戲手柄前殼體3，游戲手柄電路板8設置于游戲手柄按鍵6和游戲手柄搖桿7下方，游戲手柄按鍵6直接與游戲手柄電路板8電氣連接，游戲手柄搖桿7通過游戲手柄搖桿排線21（圖中未示）與游戲手柄電路板8電氣連接，游戲手柄按鍵6和游戲手柄搖桿7按壓，搖動產生的動作信號經過游戲手柄電路板8、游戲手柄電路板8上的有線通信模塊（圖中未示）、游戲手柄usb數據接口10、數據線（圖中未示）、智能手機usb數據接口17，傳輸至智能手機13。游戲手柄電池12設置于游戲手柄殼體2內部，游戲手柄電池12通過電池排線22與游戲手柄電路板8相連接，為與模塊化游戲手柄1通過數據線（圖中未示）相連接的智能手機13供電。當使用模塊化游戲手柄1時，模塊化游戲手柄1和智能手機13相結合，智能手機屏幕14面向使用者，游戲手柄前殼體3背向使用者，游戲手柄按鍵6和游戲手柄搖桿7由使用者食指和中指操作。

實施例4：實施例4與實施例1的不同之處在于在游戲手柄后殼體4上增加游戲手柄金屬觸點數據接口11，在智能手機后殼體15上增加智能手機金屬觸點數據接口18；模塊化游戲手柄1和智能手機13通過游戲手柄金屬觸點數據接口11和智能手機后殼體15上對應的智能手機金屬觸點數據接口18相連接。另一不同之處是實施例4中的模塊化游戲手柄1通過磁力設置于智能手機后殼體15位置，不同于實施例1中模塊化游戲手柄1通過卡槽19固定于智能手機后殼體15位置。

模塊化游戲手柄1包括游戲手柄殼體2、游戲手柄邊框5、游戲手柄按鍵6、游戲手柄搖桿7、游戲手柄電路板8、游戲手柄usb數據接口10、游戲手柄金屬觸點數據接口11、游戲手柄電池12、游戲手柄搖桿排線21、電池排線22。模塊化游戲手柄1通過磁力設置于智能手機后殼體15，游戲手柄后殼體4和智能手機后殼體15都為鐵磁性材料，游戲手柄后殼體4和智能手機后殼體15互相接觸貼合，模塊化游戲手柄1以可拆卸的方式與智能手機13連接，不使用時可以與智能手機13分離。游戲手柄電路板8設置于游戲手柄殼體2內部，游戲手柄電路板8上設置有有線通信模塊（圖中未示），模塊化游戲手柄1通過有線通信模塊（圖中未示）與智能手機13進行通信，上述有線通信模塊為串行總線通信模塊。游戲手柄usb數據接口10設置于游戲手柄邊框5，游戲手柄usb數據接口10與游戲手柄電路板8電氣連接，通過游戲手柄usb數據接口10可以為游戲手柄電池12充電。模塊化游戲手柄1和智能手機13通過游戲手柄金屬觸點數據接口11和智能手機金屬觸點數據接口18相連接，游戲手柄金屬觸點數據接口11設置于游戲手柄后殼體4，游戲手柄金屬觸點數據接口11與游戲手柄電路板8電氣連接，游戲手柄金屬觸點數據接口11與設置于智能手機后殼體15上對應位置的智能手機金屬觸點數據接口18相連接，從而進行模塊化游戲手柄1和智能手機13之間的數據信號或電力的傳輸。游戲手柄殼體2分為游戲手柄前殼體3和游戲手柄后殼體4，游戲手柄按鍵6和游戲手柄搖桿7凸設于游戲手柄前殼體3，游戲手柄電路板8設置于游戲手柄按鍵6和游戲手柄搖桿7下方，游戲手柄按鍵6直接與游戲手柄電路板8電氣連接，游戲手柄搖桿7通過游戲手柄搖桿排線21與游戲手柄電路板8電氣連接，游戲手柄按鍵6和游戲手柄搖桿7按壓，搖動產生的動作信號經過游戲手柄電路板8、游戲手柄電路板8上的有線通信模塊（圖中未示）、游戲手柄金屬觸點數據接口11、智能手機后殼體15上的智能手機金屬觸點數據接口18、傳輸至智能手機13。游戲手柄電池12設置于游戲手柄殼體2內部，游戲手柄電池12通過電池排線22與游戲手柄電路板8相連接，為與模塊化游戲手柄1通過游戲游戲手柄金屬觸點數據接口11和智能手機金屬觸點數據接口18相連接的智能手機13供電。當使用模塊化游戲手柄1時，模塊化游戲手柄1和智能手機13相結合，智能手機屏幕14面向使用者，游戲手柄前殼體3背向使用者，游戲手柄按鍵6和游戲手柄搖桿7由使用者食指和中指操作。

以上所述4個實施例僅是本實用新型的具體較優實施例而已，并不用于限定本實用新型的保護范圍。
