本實用新型涉及一種用于下肢韌帶拉伸訓練裝置的升降裝置。

背景技術：

現有的韌帶拉伸訓練裝置中，用到的升降裝置不容易控制其升降的高度，如果一次升的太高，由于受力不均，難以控制拉力的大小，容易導致肌肉拉傷，關節錯位，甚至導致骨骼變形等問題，形成嚴重的危害，影響了人體骨骼的發育如，X型腿，O型腿，內八字，外八字，長短腿，高低肩等。

技術實現要素：

本實用新型針對上述現有技術中存在的不足，提供一種能夠微調高度，且安全性較高的用于下肢韌帶拉伸訓練裝置的升降裝置。

本實用新型解決上述技術問題的技術方案如下：一種用于下肢韌帶拉伸訓練裝置的升降裝置，包括螺桿、靜套筒和動套筒，所述螺桿下端設有防止螺桿軸向竄動的卡環，且所述卡環設置在所述靜套筒的下端，所述螺桿上端的外圓周面上設有外螺紋，所述動套筒設有與所述螺桿相配合的內螺紋，所述靜套筒套在所述螺桿和所述動套筒的外周。

本實用新型的有益效果：可以實現微調，升降速度比較慢，不會給訓練者造成損傷，且外觀美觀。

進一步，所述卡環為外卡簧，所述螺桿下端設有卡環槽，使所述外卡簧卡在卡環槽內。

采用上述進一步技術方案的有益效果：使用外卡簧防止螺桿的軸向竄動，安裝和拆卸都比較方便。

進一步，所述卡環為設置在所述螺桿下端外圓周面上的環形凸起。

采用上述進一步技術方案的有益效果是：結構簡單，不需要單獨安裝卡環。

進一步，所述螺桿的下端呈棱柱型，且套接有把手。

進一步，所述螺桿的下端呈棱柱形。

附圖說明

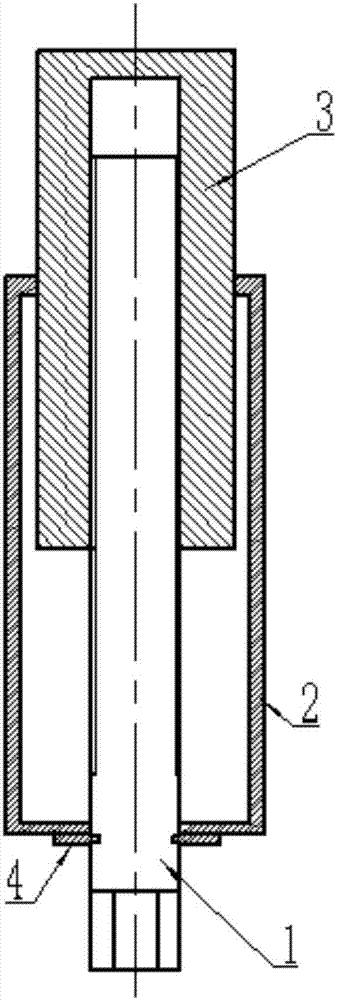

圖1為本實用新型實施例一的結構示意圖；

圖2為本實用新型實施例一安裝把手的結構示意圖；

圖3為本實用新型實施例二的結構示意圖；

圖4為本實用新型實施例二安裝把手的結構示意圖。

在附圖中，各標號所表示的部件名稱列表如下：1、螺桿，2、靜套筒，3、動套筒，4、外卡簧，5、把手，6、環形凸起。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

實施例一

如圖1至圖2所示，一種用于下肢韌帶拉伸訓練裝置的升降裝置，包括螺桿1、靜套筒2和動套筒3，所述螺桿1下端設有防止所述螺桿1軸向竄動的卡環，且所述卡環設置在所述靜套筒2的下端，所述螺桿1上端的外圓周面上設有外螺紋，所述動套筒3設有與所述螺桿1相配合的內螺紋，所述靜套筒2的上端和下端分別套在所述動套筒3和所述螺桿1的外周。

所述卡環為外卡簧，在所述螺桿1上設卡環槽(圖中未畫出)，使所述外卡簧4卡在卡環槽內。

所述螺桿1的下端呈棱柱型，且套接有把手5，所述的螺桿1的下端呈 六棱柱或五棱柱。

實施例二

如圖3至圖4所示，與實施例一不同的是所述卡環為為所述螺桿1下端外圓周面上的環形凸起6，不再需要外卡簧4，也不需要在螺桿1的下端設卡環槽。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
