本申請涉及一種健身器材，具體涉及電子啞鈴凳的臥推配件組。

背景技術：

1、隨著人們生活水平的提高，生活節奏也在不斷加快，越來越多的人開始選擇在家里鍛煉身體，健身器材的主體無氧力量器械一直處于傳統的純機械式且很難做到家用。而電子啞鈴凳的出現很好地解決了這些問題，這種電子啞鈴凳借用電機或者磁粉控制器作為阻力源，不再需要配重塊作為阻力源，從而大幅度地降低了健身器材的體積和重量，使其能夠快速普及進入到家庭中。

2、然而，目前的電子啞鈴凳功能較為單一，僅設有最基本的踏板和兩個拉把(拉把通過電機或者磁粉控制器作為阻力源)，僅能夠作為站立時從下往上拉伸運動，以模擬舉杠鈴的操作，無法提供更多的拓展功能，尤其是躺著臥推的操作，目前最多就是用戶自行將坐凳放在踏板上，找一根長的桿子作為啞鈴桿串在兩個拉把之間，然后人躺在坐凳上向上臥推。但是這種方式存在嚴重的安全隱患，由于沒有任何的安全措施，很容易在用戶松懈后把啞鈴桿直接摔在用戶胸口上或者脖子上，造成用戶受傷，尤其是還具有主動的阻力源。

3、因此，亟待一種電子啞鈴凳的臥推配件組，以解決現有技術存在的問題。

技術實現思路

1、本申請的目的是針對現有技術中存在的上述問題，提供了電子啞鈴凳的臥推配件組。

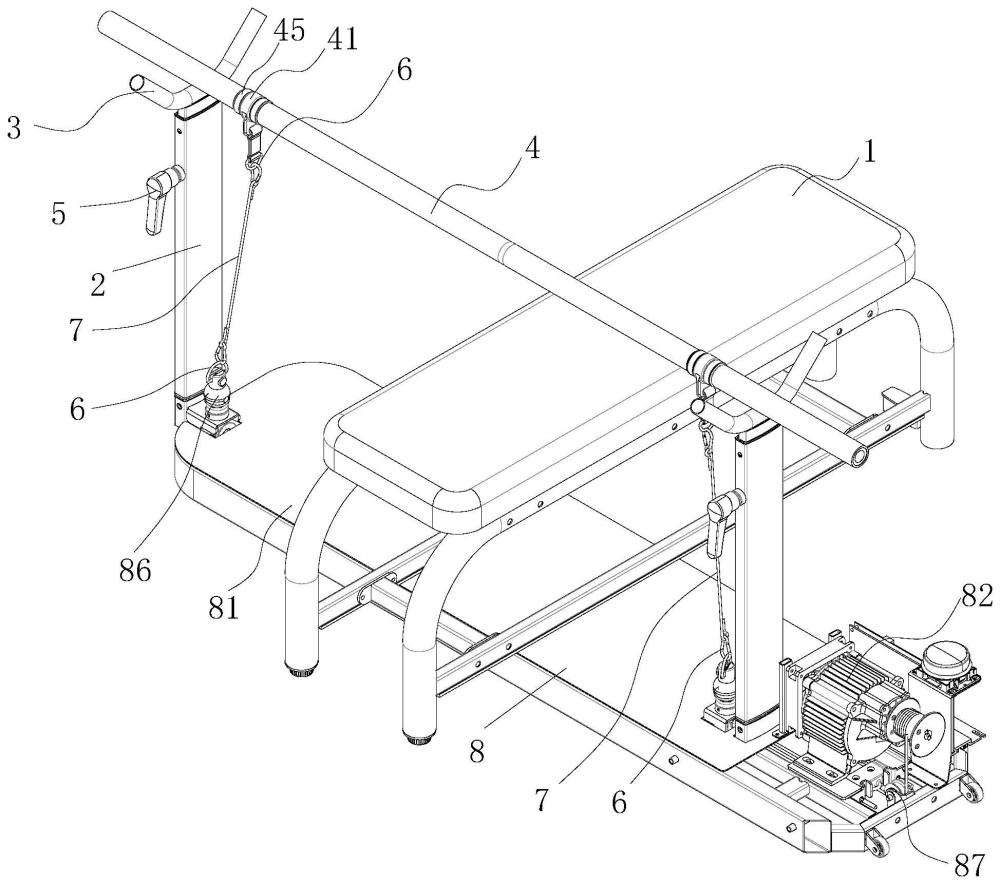

2、為了實現上述申請目的，本申請采用了以下技術方案：電子啞鈴凳的臥推配件組包括：

3、凳體，頂部設有供用戶躺臥的平面，底部設有撐腳，能夠架設于電子啞鈴凳的踏板上，并通過撐腳支撐于地面上；

4、支撐桿，底部能夠安裝于電子啞鈴凳的踏板上的拓展安裝結構上，頂部設有調節架，用于放置啞鈴桿；調節架與支撐桿伸縮配合并通過調節旋轉部件鎖定；

5、啞鈴桿，長度方向兩端設有連接件；

6、連接線，一端與連接件可拆卸連接，另一端與電子啞鈴凳的拉環可拆卸連接。

7、工作原理及有益效果：1.與現有技術相比，本申請在使用時，先將支撐桿安裝在電子啞鈴凳的踏板的拓展安裝結構上，將電子啞鈴凳的拉把從拉線連接塊上取下，然后放置好凳體，使得凳體與踏板垂直且不與踏板接觸，可減少對踏板的損害，最后將啞鈴桿放在調節架上，調節好調節架的高度后再用連接線將電子啞鈴凳的拉環和啞鈴桿連接上，即可進行臥推運動。不需要臥推運動時，可以拆卸掉本申請的臥推配件組，還原成電子啞鈴凳。如此，具有結構簡單，方便拆裝，成本低廉等優點。當然也可以只去掉凳體，也能夠進行站立式的力量訓練。

8、2.與現有技術相比，由于有支撐桿和調節架的設置，即使啞鈴桿掉落也會被調節架擋住，不會傷害到用戶，顯著提高了安全性。

9、進一步地，每個支撐桿底部設有插管和安裝孔位，通過將該插管插入到拓展安裝結構內或拓展安裝結構外，并通過螺紋緊固件鎖入安裝孔位固定。

10、如此，只需要將支撐桿的插管直接插到電子啞鈴凳預留的拓展安裝結構上然后用螺絲等螺紋緊固件固定即可，拆裝方便，結構簡單。

11、進一步地，每個調節架或支撐桿上設有多個調節孔，通過定位塊與調節旋轉部件配合實現調節架的高度調節。

12、如此，可方便地調節調節架的高度，結構簡單，操作方便，成本低廉。適用于多種臂長的用戶使用。

13、進一步地，連接線兩端分別設有扣件。

14、如此，利用登山扣形式的扣件，可方便地連接拉環和連接件，拆裝也極為方便，且安全穩定且牢固。

15、進一步地，連接件上也設有與扣件配合的拉環。

16、如此，可保證連接線的兩端拆裝方式一致，拆裝難度低。

17、進一步地，啞鈴桿包括內管和外管以及設于外管兩端的端管，連接件、外管以及端管均安裝于內管外，且連接件位于外管和端管之間。

18、如此，可方便地加工連接件安裝在啞鈴桿上，而且還可以通過更換外管的長度來調節兩個連接件之間的距離。尤其是當連接件損壞之后，只需要拆除端管即可取下連接件進行更換，維護成本低。

19、進一步地，連接件與外管以及連接件與端管之間還設有限位套。

20、如此，限位套的設置，可以使得連接件在內管上的位置被限定，不會發生偏移，又不影響連接件的轉動，使得用戶臥推時更加順暢。

21、進一步地，調節架最低高度時，啞鈴桿的高度高于凳體頂部至少30cm。

22、如此，一般人的厚度大約為20cm左右，可保證啞鈴桿不會掉在人體上，如果碰到身形更加高大的用戶，可以調節調節架的高度。

23、進一步地，啞鈴桿長度大于兩個調節架之間距離的20cm以上。

24、如此，可保證啞鈴桿不會一端從調節架上掉落，保證啞鈴桿始終能夠放在兩個調節架上。而且由于連接線和連接件的設置，基本上不存在因為啞鈴桿的偏移導致啞鈴桿一端從調節架上掉落情況發生。

25、進一步地，凳體的長度至少為80cm，寬度至少為30cm。

26、如此，可滿足大多數人群的使用，對于身形更加高大的用戶，可以方便地更換凳體，不存在任何技術困難。

技術特征：

1.電子啞鈴凳的臥推配件組，其特征在于，包括：

2.根據權利要求1所述的電子啞鈴凳的臥推配件組，其特征在于，每個所述支撐桿底部設有插管和安裝孔位，通過將該插管插入到所述拓展安裝結構內或所述拓展安裝結構外，并通過螺紋緊固件鎖入安裝孔位固定。

3.根據權利要求1所述的電子啞鈴凳的臥推配件組，其特征在于，每個所述調節架或所述支撐桿上設有多個調節孔，通過定位塊與所述調節旋轉部件配合實現所述調節架的高度調節。

4.根據權利要求1所述的電子啞鈴凳的臥推配件組，其特征在于，所述連接線兩端分別設有扣件。

5.根據權利要求4所述的電子啞鈴凳的臥推配件組，其特征在于，所述連接件上也設有與所述扣件配合的拉環。

6.根據權利要求1所述的電子啞鈴凳的臥推配件組，其特征在于，所述啞鈴桿包括內管和外管以及設于所述外管兩端的端管，所述連接件、所述外管以及所述端管均安裝于所述內管外，且所述連接件位于所述外管和所述端管之間。

7.根據權利要求6所述的電子啞鈴凳的臥推配件組，其特征在于，所述連接件與所述外管以及所述連接件與所述端管之間還設有限位套。

8.根據權利要求1-7任意一項所述的電子啞鈴凳的臥推配件組，其特征在于，所述調節架最低高度時，啞鈴桿的高度高于所述凳體頂部至少30cm。

9.根據權利要求1-7任意一項所述的電子啞鈴凳的臥推配件組，其特征在于，所述啞鈴桿長度大于兩個所述調節架之間距離的20cm以上。

10.根據權利要求1-7任意一項所述的電子啞鈴凳的臥推配件組，其特征在于，所述凳體的長度至少為80cm，寬度至少為30cm。

技術總結
本申請涉及電子啞鈴凳的臥推配件組，該方案包括凳體，頂部設有供用戶躺臥的平面，底部設有撐腳，能夠架設于電子啞鈴凳的踏板上，并通過撐腳支撐于地面上；支撐桿，底部能夠安裝于所述電子啞鈴凳的踏板上的拓展安裝結構上，頂部設有調節架，用于放置啞鈴桿；所述調節架與所述支撐桿伸縮配合并通過調節旋轉部件鎖定；啞鈴桿，長度方向兩端設有連接件；連接線，一端與所述連接件可拆卸連接，另一端與所述電子啞鈴凳的拉環可拆卸連接。本申請能夠快速地安裝在電子啞鈴凳上，利用電子啞鈴凳上自帶的阻力源作為臥推動作的阻力源，從而進行臥推力量訓練，結構簡單，方便拆裝，成本低廉。

技術研發人員：孫大軍,蔣昱何
受保護的技術使用者：上海大動科技有限公司
技術研發日：20240318
技術公布日：2025/1/20
