本技術涉及龍門架，尤其涉及一種健身龍門架。

背景技術：

1、健身是一種通過鍛煉身體來提高健康水平和身體素質的活動。健身的目的包括增加肌肉力量、改善心血管健康、增加靈活性、減輕體重或維持健康的身體組成。人們可以通過多種方式進行健身，包括舉重、有氧運動、瑜伽、跑步、游泳。

2、健身龍門架是一種多功能的健身設備，常用于家庭或商業健身房。它由堅固的金屬構成，具有多個功能區域和配件，可以進行全身的綜合性訓練，引體向上桿是健身龍門架的重要組成，引體向上桿用于進行引體向上和下拉運動，訓練背部、肩部和手臂肌肉。

3、現有的健身龍門架中的引體向上桿固定在龍門架中高度不宜改變，導致引體向上桿不易適應不同的使用需求，為此提出一種健身龍門架來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種健身龍門架，旨在改善現有技術中引體向上桿的高度不易適應不同使用需求的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種健身龍門架，包括安裝框，所述安裝框右側固定連接有安裝板，所述安裝板內部設置有緩沖組件，所述安裝框內部滑動連接有引體向上桿，所述安裝框左右兩側內部均轉動連接有螺紋桿，所述引體向上桿后部左右兩側分別嚙合連接在兩個所述螺紋桿外周，所述安裝框左側內部設置有兩個齒輪，其中一個所述齒輪固定連接在其中一個所述螺紋桿外周，另一個所述齒輪轉動連接在所述安裝框底部內側，兩個所述齒輪嚙合連接，另一個所述齒輪頂側固定連接有轉軸，所述轉軸頂端貫穿所述安裝框底部，兩個所述螺紋桿外周均固定連接有帶輪，兩個所述帶輪外周套設有皮帶；

4、作為上述技術方案的進一步描述：

5、所述緩沖組件內包括橡膠墊，所述橡膠墊滑動連接在所述安裝板內部，所述安裝板底側固定連接有限位板，所述限位板底側轉動連接有兩個連接桿，所述連接桿底端轉動連接有移動塊，所述安裝板內部固定連接有支撐軸，所述移動塊滑動連接在所述支撐軸外周，所述支撐軸外周套設有彈簧三，兩個所述移動塊分別抵接在所述彈簧三前后兩端；

6、作為上述技術方案的進一步描述：

7、所述安裝框內部滑動連接有移動軸，所述移動軸底端固定連接有擋塊，所述擋塊一側固定連接有多個均勻的齒牙，所述齒牙與其中一個所述齒輪嚙合連接，所述擋塊另一側固定連接有彈簧一，所述彈簧一一端固定連接在所述安裝框底側內部；

8、作為上述技術方案的進一步描述：

9、所述安裝框內部固定連接有兩個導向桿，兩個所述導向桿分別滑動連接在所述引體向上桿左右兩側內部；

10、作為上述技術方案的進一步描述：

11、所述安裝板內部固定連接有兩個伸縮桿，所述伸縮桿頂端固定連接在所述限位板底側，所述伸縮桿外周套設有彈簧二，所述彈簧二頂端抵接在所述限位板底側，所述彈簧二底端抵接在所述安裝板內部；

12、作為上述技術方案的進一步描述：

13、所述安裝框右側滑動連接有放置板，所述放置板頂側固定連接有多個均勻分布的配重塊，所述放置板左側固定連接有多個均勻分布的滑塊，所述滑塊滑動連接在所述安裝框內部；

14、作為上述技術方案的進一步描述：

15、所述安裝板頂側固定連接有兩個限位桿，所述限位桿滑動連接在所述放置板內部；

16、作為上述技術方案的進一步描述：

17、所述安裝框右側轉動連接有兩個滾輪，所述滾輪外周抵接有拉繩，所述拉繩一端固定連接有握把，所述拉繩另一端固定連接在所述放置板頂側。

18、本實用新型具有如下有益效果：

19、1、本實用新型中，通過轉動轉軸帶動兩個齒輪旋轉，齒輪旋轉帶動螺紋桿旋轉，兩個螺紋桿通過皮帶和帶輪同時進行旋轉，兩個螺紋桿旋轉使引體向上桿沿螺紋桿進行升降從而調節引體向上桿的高度，使引體向上桿可以適應不同的使用需求。

20、2、本實用新型中，通過握把拉動拉繩移動從而帶動放置板頂部的多個配重塊移動可鍛煉臂力，放置板底部設置有安裝板，安裝板內部的橡膠墊通過連接桿與彈簧三相互連接，當放置板擠壓安裝板時彈簧三可收縮并吸收安裝板收的沖擊，防止放置板下滑對安裝板造成損傷。

技術特征：

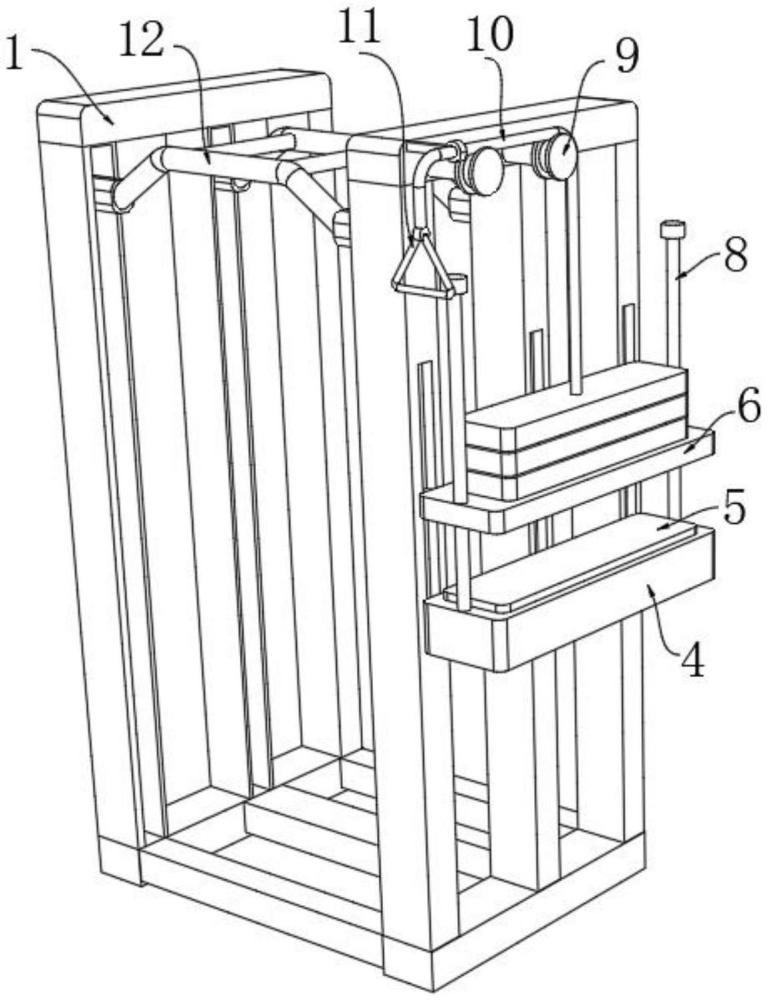

1.一種健身龍門架，包括安裝框(1)，其特征在于：所述安裝框(1)右側固定連接有安裝板(4)，所述安裝板(4)內部設置有緩沖組件，所述安裝框(1)內部滑動連接有引體向上桿(12)，所述安裝框(1)左右兩側內部均轉動連接有螺紋桿(18)，所述引體向上桿(12)后部左右兩側分別嚙合連接在兩個所述螺紋桿(18)外周，所述安裝框(1)左側內部設置有兩個齒輪(17)，其中一個所述齒輪(17)固定連接在其中一個所述螺紋桿(18)外周，另一個所述齒輪(17)轉動連接在所述安裝框(1)底部內側，兩個所述齒輪(17)嚙合連接，另一個所述齒輪(17)頂側固定連接有轉軸(13)，所述轉軸(13)頂端貫穿所述安裝框(1)底部，兩個所述螺紋桿(18)外周均固定連接有帶輪(20)，兩個所述帶輪(20)外周套設有皮帶(21)。

2.根據權利要求1所述的一種健身龍門架，其特征在于：所述緩沖組件內包括橡膠墊(5)，所述橡膠墊(5)滑動連接在所述安裝板(4)內部，所述安裝板(4)底側固定連接有限位板(3)，所述限位板(3)底側轉動連接有兩個連接桿(24)，所述連接桿(24)底端轉動連接有移動塊(2)，所述安裝板(4)內部固定連接有支撐軸(25)，所述移動塊(2)滑動連接在所述支撐軸(25)外周，所述支撐軸(25)外周套設有彈簧三(26)，兩個所述移動塊(2)分別抵接在所述彈簧三(26)前后兩端。

3.根據權利要求1所述的一種健身龍門架，其特征在于：所述安裝框(1)內部滑動連接有移動軸(14)，所述移動軸(14)底端固定連接有擋塊(15)，所述擋塊(15)一側固定連接有多個均勻的齒牙，所述齒牙與其中一個所述齒輪(17)嚙合連接，所述擋塊(15)另一側固定連接有彈簧一(16)，所述彈簧一(16)一端固定連接在所述安裝框(1)底側內部。

4.根據權利要求1所述的一種健身龍門架，其特征在于：所述安裝框(1)內部固定連接有兩個導向桿(19)，兩個所述導向桿(19)分別滑動連接在所述引體向上桿(12)左右兩側內部。

5.根據權利要求2所述的一種健身龍門架，其特征在于：所述安裝板(4)內部固定連接有兩個伸縮桿(23)，所述伸縮桿(23)頂端固定連接在所述限位板(3)底側，所述伸縮桿(23)外周套設有彈簧二(22)，所述彈簧二(22)頂端抵接在所述限位板(3)底側，所述彈簧二(22)底端抵接在所述安裝板(4)內部。

6.根據權利要求1所述的一種健身龍門架，其特征在于：所述安裝框(1)右側滑動連接有放置板(6)，所述放置板(6)頂側固定連接有多個均勻分布的配重塊，所述放置板(6)左側固定連接有多個均勻分布的滑塊(7)，所述滑塊(7)滑動連接在所述安裝框(1)內部。

7.根據權利要求6所述的一種健身龍門架，其特征在于：所述安裝板(4)頂側固定連接有兩個限位桿(8)，所述限位桿(8)滑動連接在所述放置板(6)內部。

8.根據權利要求6所述的一種健身龍門架，其特征在于：所述安裝框(1)右側轉動連接有兩個滾輪(9)，所述滾輪(9)外周抵接有拉繩(10)，所述拉繩(10)一端固定連接有握把(11)，所述拉繩(10)另一端固定連接在所述放置板(6)頂側。

技術總結
本技術涉及龍門架技術領域，公開了一種健身龍門架，包括安裝框，所述安裝框右側固定連接有安裝板，所述安裝板內部設置有緩沖組件，所述安裝框內部滑動連接有引體向上桿，所述安裝框左右兩側內部均轉動連接有螺紋桿，所述引體向上桿后部左右兩側分別嚙合連接在兩個所述螺紋桿外周，所述安裝框左側內部設置有兩個齒輪，其中一個所述齒輪固定連接在其中一個所述螺紋桿外周。本技術中，螺紋桿旋轉使引體向上桿進行升降從而調節引體向上桿的高度，使引體向上桿可以適應不同的使用需求，當放置板擠壓安裝板時彈簧三可收縮并吸收安裝板收的沖擊，防止放置板下滑對安裝板造成損傷。

技術研發人員：秦桂榮,秦佳軍,張可為,楊陽
受保護的技術使用者：江蘇勁拓機械有限公司
技術研發日：20240515
技術公布日：2025/3/20
