本技術涉及一種公仔玩具，尤其是一種組合按壓公仔玩具，屬于按壓玩具。

背景技術：

1、為解決傳統公仔玩具可玩性薄弱的技術問題，現有公仔玩具一般會在自身增設按壓機構，通過對按壓機構進行按壓，公仔玩具的局部特征(例如嘴部、眼部)，能夠相應產生動態變化；經檢索，公告號“cn209464594u”的專利就公開有一種變臉玩具。

2、同樣的，申請人也設計了一種組合按壓公仔玩具，并就此提出了如下申請。

技術實現思路

1、針對上述現有技術的不足，本實用新型提供了一種組合按壓公仔玩具。

2、為實現上述目的，本實用新型采用的技術方案是：一種組合按壓公仔玩具，包括上下插接的若干公仔單體；所述公仔單體的殼體內部嵌設有內座，用于按壓的蓋帽彈性連接于內座上方，其底端穿出內座并裝設有頂頭，頂頭與相鄰插接的公仔單體蓋帽相互抵接；對最頂側公仔單體的蓋帽進行按壓時，各公仔單體用于產生動態變化的眼部、手部、尾部或舌部可受自身蓋帽驅動而同步動作。

3、優選的，所述公仔單體眼部的左、右眼球鉸接于殼體前側，并通過連桿彼此連接，蓋帽對應連桿的位置形成用于將其進行容納的撥叉；當按壓所述蓋帽時，撥叉直線下移可驅動左、右眼球上下翻動。

4、優選的，所述公仔單體手部可上下擺動的鉸接于殼體兩側，并形成有穿入殼體內部的手部致動條，所述蓋帽于自身側向開設有與手部致動條輪廓趨近的手部驅動槽ⅰ，手部致動條端部限位插設于手部驅動槽ⅰ當中；當按壓所述蓋帽時，手部驅動槽ⅰ直線下移可驅動手部上下擺動。

5、優選的，所述公仔單體手部可前后擺動的鉸接于殼體兩側，并形成有穿入殼體內部的手部致動柱，所述蓋帽于自身側向開設有條形且傾斜的手部驅動槽ⅱ，手部致動柱活動插設于手部驅動槽ⅱ當中；當按壓所述蓋帽時，手部驅動槽ⅱ直線下移可驅動手部前后擺動。

6、優選的，所述公仔單體尾部可上下擺動的鉸接于殼體后側，并形成有穿入殼體內部的尾部致動條，尾部致動條插入蓋帽后側所設尾部驅動槽當中；當按壓所述蓋帽時，尾部驅動槽直線下移可驅動尾部上下擺動。

7、優選的，所述公仔單體舌部上下滑設于殼體前側，其橫向延伸形成的插板插入至蓋帽所設插槽當中，以使自身與蓋帽相互固定；當按壓所述蓋帽時，舌部直線下移可從殼體所設嘴巴開口向外伸出。

8、優選的，所述殼體的底部形成有與蓋帽輪廓匹配的插接口。

9、優選的，上下插接的若干所述公仔單體當中，位于底部的公仔單體在自身下方插接固定有回力小車。

10、本實用新型至少具有以下有益之處：

11、1、蓋帽按壓可實現公仔單體多個不同局部特征的動態變化，娛樂性較強；

12、2、公仔單體之間可彼此插接或拆分使用，進一步提升玩具的趣味性；

13、3、公仔單體底部還可插接回力小車，賦予玩具行走能力。

技術特征：

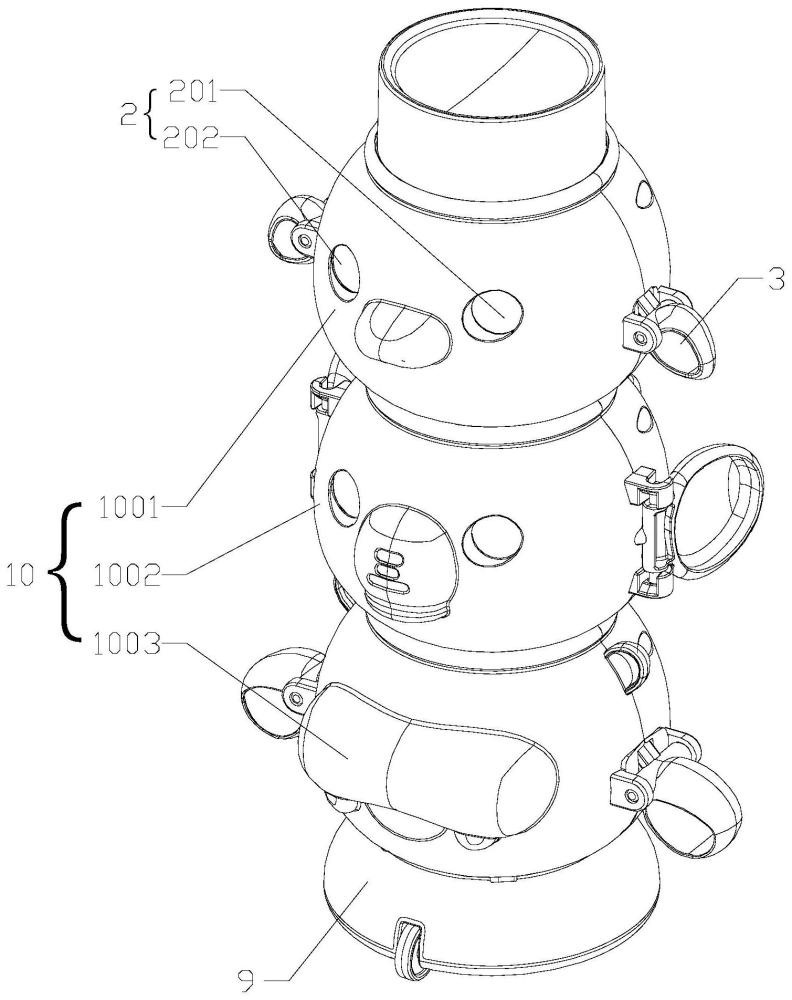

1.一種組合按壓公仔玩具，其特征在于：包括上下插接的若干公仔單體(10)；所述公仔單體(10)的殼體(1)內部嵌設有內座(7)，用于按壓的蓋帽(6)彈性連接于內座(7)上方，其底端穿出內座(7)并裝設有頂頭(8)，頂頭(8)與相鄰插接的公仔單體(10)蓋帽(6)相互抵接；對最頂側公仔單體(10)的蓋帽(6)進行按壓時，各公仔單體(10)用于產生動態變化的眼部(2)、手部(3)、尾部(4)或舌部(5)可受自身蓋帽(6)驅動而同步動作。

2.如權利要求1所述的一種組合按壓公仔玩具，其特征在于：所述公仔單體(10)眼部(2)的左、右眼球(201、202)鉸接于殼體(1)前側，并通過連桿(203)彼此連接，蓋帽(6)對應連桿(203)的位置形成用于將其進行容納的撥叉(601)；當按壓所述蓋帽(6)時，撥叉(601)直線下移可驅動左、右眼球(201、202)上下翻動。

3.如權利要求1所述的一種組合按壓公仔玩具，其特征在于：所述公仔單體(10)手部(3)可上下擺動的鉸接于殼體(1)兩側，并形成有穿入殼體內部的手部致動條(301)，所述蓋帽(6)于自身側向開設有與手部致動條(301)輪廓趨近的手部驅動槽ⅰ(602)，手部致動條(301)端部限位插設于手部驅動槽ⅰ(602)當中；當按壓所述蓋帽(6)時，手部驅動槽ⅰ(602)直線下移可驅動手部(3)上下擺動。

4.如權利要求1所述的一種組合按壓公仔玩具，其特征在于：所述公仔單體(10)手部(3)可前后擺動的鉸接于殼體(1)兩側，并形成有穿入殼體(1)內部的手部致動柱(302)，所述蓋帽(6)于自身側向開設有條形且傾斜的手部驅動槽ⅱ(603)，手部致動柱(302)活動插設于手部驅動槽ⅱ(603)當中；當按壓所述蓋帽(6)時，手部驅動槽ⅱ(603)直線下移可驅動手部前后擺動。

5.如權利要求1所述的一種組合按壓公仔玩具，其特征在于：所述公仔單體(10)尾部(4)可上下擺動的鉸接于殼體(1)后側，并形成有穿入殼體(1)內部的尾部致動條(401)，尾部致動條(401)插入蓋帽(6)后側所設尾部驅動槽(604)當中；當按壓所述蓋帽(6)時，尾部驅動槽(604)直線下移可驅動尾部(4)上下擺動。

6.如權利要求1所述的一種組合按壓公仔玩具，其特征在于：所述公仔單體(10)舌部(5)上下滑設于殼體前側，其橫向延伸形成的插板(501)插入至蓋帽(6)所設插槽(605)當中，以使自身與蓋帽(6)相互固定；當按壓所述蓋帽(6)時，舌部(5)直線下移可從殼體(1)所設嘴巴開口(102)向外伸出。

7.如權利要求1-6中任意一項所述的一種組合按壓公仔玩具，其特征在于：所述殼體(1)的底部形成有與蓋帽(6)輪廓匹配的插接口(101)。

8.如權利要求7所述的一種組合按壓公仔玩具，其特征在于：上下插接的若干所述公仔單體(10)當中，位于底部的公仔單體(10)在自身下方插接固定有回力小車(9)。

技術總結
本技術公開了一種組合按壓公仔玩具，涉及按壓玩具技術領域，其包括上下插接的若干公仔單體；所述公仔單體的殼體內部嵌設有內座，用于按壓的蓋帽彈性連接于內座上方，其底端穿出內座并裝設有頂頭，頂頭與相鄰插接的公仔單體蓋帽相互抵接；對最頂側公仔單體的蓋帽進行按壓時，各公仔單體用于產生動態變化的眼部、手部、尾部或舌部可受自身蓋帽驅動而同步動作。與現有技術相比，本設計按壓蓋帽后可實現公仔單體多個不同局部特征的動態變化，娛樂性及趣味性相對較強。

技術研發人員：章元傑
受保護的技術使用者：章元傑
技術研發日：20240520
技術公布日：2025/4/24
