本技術涉及臂力鍛煉裝置，具體為一種臂力鍛煉的防脫手裝置。

背景技術：

1、臂力棒是一種健身器材，呈棍棒形狀。其兩頭戴帶把手、中間是強力彈簧，主要用來磨煉臂部肌肉，鍛煉上肢力量。臂力棒是一個兩頭戴帶把手、中間是強力彈簧。棍棒形狀主要鍛煉臂力的一種運動器材根據中間強力彈簧的粗細，分為20kg-60kg不等。可鍛煉小臂肌肉，肩袖肌群，胸肌，三角肌。

2、臂力棒用于鍛煉臂力時需要雙手握住臂力棒兩端，雙手用力將臂力棒扳彎即可，但扳彎后的臂力棒有較大的反作用力，臂力棒復原過程容易脫手，臂力棒就容易打到身上，從而造成二次傷害，市面上部分臂力棒帶有套繩，但臂力棒復原過程容易將套繩拉斷，不能實現防脫手。

技術實現思路

1、本實用新型的目的在于提供一種臂力鍛煉的防脫手裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種臂力鍛煉的防脫手裝置，包括握把和第一彈簧，所述握把上開設有橫槽，所述橫槽內設置有橫桿，所述橫桿上滑動連接有移動座，所述移動座上插接有插板，所述插板的一端頭上連接有指環，所述插板的另一端位于握把的內槽內，所述內槽內的插板上開設有豎槽，所述豎槽內滑動插接有橫板，所述橫板滑動連接在兩側的導槽內。

3、優選的，所述導槽沿握把的長向開設，所述導槽分別位于內槽的兩側，所述導槽內部滑動連接有對應的導座。

4、優選的，所述導座設置在橫板的兩端頭，所述橫板水平設置在內槽內，所述橫板上開設有對應的滑口。

5、優選的，所述滑口內部設置有豎桿，所述豎桿設置在豎槽內，所述豎桿的長度與豎槽的長度相同。

6、優選的，所述豎槽一端設置有底臺，所述底臺設置在插板上，所述底臺與橫板之間的豎桿上套接著第一彈簧。

7、優選的，所述內槽內設置有第一底槽和第二底槽，所述第一底槽和第二底槽內部分別滑動連接有對應的插板，所述插板對應的移動座上開設有插槽，所述插板滑動連接在插槽內。

8、與現有技術相比，本實用新型的有益效果是：

9、通過在臂力棒的握把上開設橫槽，橫槽內就可安裝橫桿，橫桿上安裝有移動座，移動座就可沿著橫桿進行移動，移動座上開設有插槽，插槽內部滑動連接有插板，插板的一端頭上安裝著指環，指環就可套在適配的手指上，套接有可以根據握把的位置調節，手指就會帶動指環進行活動使其調節到合適的握動位置，通過指環與手指的套接就可使手指與握把穩定相連，臂力棒復原時不會沿手指的套接方向活動，從而確保臂力棒不會輕易脫落，從而進行臂力鍛煉時臂力棒不會脫手，從而保護了人員的安全。

10、通過在臂力棒的握把上開設內槽，內槽內部開設有導槽，導槽內部滑動連接著導座，導座設置在橫板的兩端頭，橫板就可沿著導槽進行活動，導槽與橫桿相互平行，移動座沿著橫桿移動時橫板也會沿著導槽進行活動，從而防止移動座移動時運動軌跡受限，橫板插接在插板的豎槽內，豎槽內設有豎桿，橫板的滑口內插接著豎桿，插板整體活動時豎桿會在滑口內活動，橫板下方的豎桿上套接著第一彈簧，第一彈簧可以實現指環的復位，臂力棒復位時會產生振動，振動時會使指環進行往復內外移動，第一彈簧就可在指環內外活動后逐漸復位，也防止了指環與握把硬連接造成手掌與臂力棒的共振，從而防止造成手掌的受傷。

技術特征：

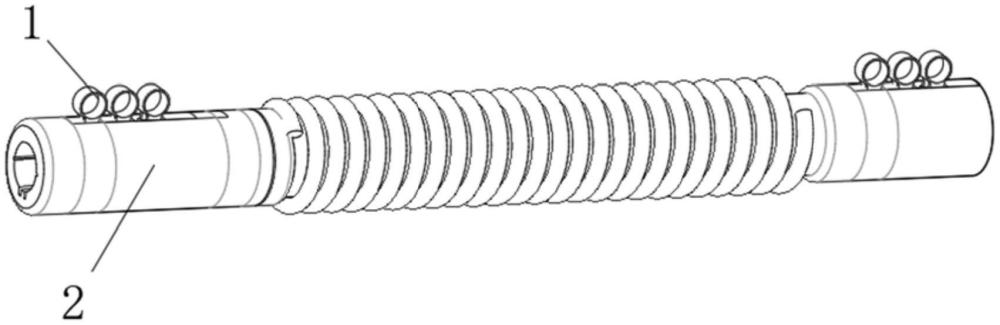

1.一種臂力鍛煉的防脫手裝置，包括握把(2)和第一彈簧(12)，其特征在于：所述握把(2)上開設有橫槽(3)，所述橫槽(3)內設置有橫桿(4)，所述橫桿(4)上滑動連接有移動座(6)，所述移動座(6)上插接有插板(5)，所述插板(5)的一端頭上連接有指環(1)，所述插板(5)的另一端位于握把(2)的內槽(7)內，所述內槽(7)內的插板(5)上開設有豎槽(14)，所述豎槽(14)內滑動插接有橫板(8)，所述橫板(8)滑動連接在兩側的導槽(10)內。

2.根據權利要求1所述的一種臂力鍛煉的防脫手裝置，其特征在于：所述導槽(10)沿握把(2)的長向開設，所述導槽(10)分別位于內槽(7)的兩側，所述導槽(10)內部滑動連接有對應的導座(9)。

3.根據權利要求2所述的一種臂力鍛煉的防脫手裝置，其特征在于：所述導座(9)設置在橫板(8)的兩端頭，所述橫板(8)水平設置在內槽(7)內，所述橫板(8)上開設有對應的滑口(15)。

4.根據權利要求3所述的一種臂力鍛煉的防脫手裝置，其特征在于：所述滑口(15)內部設置有豎桿(13)，所述豎桿(13)設置在豎槽(14)內，所述豎桿(13)的長度與豎槽(14)的長度相同。

5.根據權利要求4所述的一種臂力鍛煉的防脫手裝置，其特征在于：所述豎槽(14)一端設置有底臺(18)，所述底臺(18)設置在插板(5)上，所述底臺(18)與橫板(8)之間的豎桿(13)上套接著第一彈簧(12)。

6.根據權利要求1所述的一種臂力鍛煉的防脫手裝置，其特征在于：所述內槽(7)內設置有第一底槽(11)和第二底槽(17)，所述第一底槽(11)和第二底槽(17)內部分別滑動連接有對應的插板(5)，所述插板(5)對應的移動座(6)上開設有插槽(16)，所述插板(5)滑動連接在插槽(16)內。

技術總結
本技術涉及臂力鍛煉裝置技術領域，具體為一種臂力鍛煉的防脫手裝置，在臂力棒的握把上開設橫槽，橫槽內就可安裝橫桿，移動座就可沿著橫桿進行移動，移動座上滑動連接有插板，指環就可套在適配的手指上，套接有可以根據握把的位置調節，手指就會帶動指環進行活動使其調節到合適的握動位置，通過指環與手指的套接就可使手指與握把穩定相連，從而確保臂力棒不會輕易脫落，從而進行臂力鍛煉時臂力棒不會脫手，從而保護了人員的安全。臂力棒復位振動時會使指環進行往復內外移動，第一彈簧就可在指環內外活動后逐漸復位，也防止了指環與握把硬連接造成手掌與臂力棒的共振，從而防止造成手掌的受傷。

技術研發人員：張鵬
受保護的技術使用者：張鵬
技術研發日：20240701
技術公布日：2025/4/24
