本發明涉及下肢康復訓練設備領域，具體而言，涉及一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備。

背景技術：

1、腿部損傷是臨床較常見的創傷之一，腿部損傷的致殘率較高，腿部損傷在進行臨床手術后需要進行康復治療，但康復治療的效果一直困擾著患者和醫療師。若康復治療效果不佳，會嚴重影響患者的生活質量和患者的勞動能力，對患者的生活造成較大的影響。因此，各個廠商一直在研究和制造康復治療效果更佳的康復儀器，以幫助患者腿部損傷的康復。

2、現有的下肢康復訓練設備本身缺乏康復訓練后的體征恢復情況檢測功能，一般需要訓練完畢后轉移地點再進行下肢體征恢復程度的功能檢測，此時不夠便捷，另外現有的下肢康復訓練設備在康復訓練過程中會使得訓練者腿部勞累或酸痛，不具備腳踝以及腿部的按摩效果，下肢康復訓練設備的功能性有待進一步提高。

技術實現思路

1、本發明的目的是為了解決上述背景技術中提出問題，繼而提出了一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備。

2、本發明解決其技術問題所采取的技術方案是：

3、一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，包括架體、滾輪、操作屏、靠板、伸縮組件、腳踏板、可水平移動的肌力檢測組件、角度偏轉組件、腿部按摩組件、輔助踏步組件、腳踝擺動組件以及慣性傳感器；

4、架體通過角度偏轉組件連接有靠板以使下肢康復訓練患者呈坐姿或站姿，且角度偏轉組件與肌力檢測組件相配合以在站姿狀態下對下肢體征肌力恢復情況檢測；

5、靠板內設置有腿部按摩組件且腿部按摩組件以對下肢康復訓練患者的腿部后側擊打或持續接觸振動按摩，且靠板通過伸縮組件連接有腰部背包以使不同身高的下肢康復訓練患者的腿部均處于腿部按摩組件的有效按摩位置；

6、腰部背包上對稱設置有關節電機，關節電機通過連接桿連接腿部護具，腿部護具上設置有慣性傳感器以對下肢體征關節活動度恢復情況檢測；

7、靠板上通過輔助踏步組件連接有腳踏板且輔助踏步組件與關節電機相配合以使腳踏板沿靠板上下交替滑動；

8、腳踏板上設置有供下肢康復訓練患者腳部支撐的腳踝擺動組件，且腳踝擺動組件作左右擺動動作令下肢康復訓練患者腳部放松。

9、進一步的，所述腿部按摩組件包括電動推桿、擊打板、凸粒橡膠墊以及振動電機，靠板上開設有固定槽，固定槽內設置有電動推桿，電動推桿連接有與固定槽相配合的擊打板，擊打板上設置有凸粒橡膠墊以及振動電機。

10、進一步的，所述腳踝擺動組件包括伺服電機、轉動盤以及綁帶，腳踏板底部設置有伺服電機，腳踏板內轉動連接有轉動盤且轉動盤連接有伺服電機，轉動盤上設置有綁帶。

11、進一步的，所述輔助踏步組件包括四級氣缸以及滑軌，靠板上對稱設置有獨立運作的四級氣缸，四級氣缸連接有與滑軌滑動配合的腳踏板。

12、上述方案在原地踏步的同時兩個腳踏板交替作上下運動進而與關節電機的運作保持同頻，即腿部彎曲的過程中腳踏板上升，腿部展開的過程中腳踏板下降，從而進一步提高下肢康復訓練的效果且提供有效支撐。

13、進一步的，所述角度偏轉組件包括固定板、轉軸以及偏轉氣缸，架體上對稱設置有固定板，固定板上轉動連接有轉軸且轉軸的一端與靠板焊接，偏轉氣缸與架體轉動連接且偏轉氣缸的收縮桿與靠板轉動連接。

14、進一步的，所述肌力檢測組件包括電動缸以及肌力檢測儀，架體上設置有電動缸，電動缸連接有肌力檢測儀。

15、進一步的，所述腰部背包上設置有肩帶以及對稱且內嵌分布的微型氣缸，微型氣缸連接有關節電機，腿部護具與連接桿電磁吸附，靠板上對稱設置有方便抓扶的握輥。

16、進一步的，所述腿部護具上設置有電磁鐵，連接桿采用金屬材料制備且開設有與電磁鐵尺寸適配的安裝槽。

17、進一步的，所述靠板上設置有套輥，套輥上放置有氣囊按摩儀。

18、進一步的，所述伸縮組件包括氣缸以及連接輥，靠板上對稱設置有氣缸，氣缸通過連接輥連接腰部背包。

19、與現有技術相比，本發明的有益效果是：

20、1、本裝置可在完成一段時間的下肢康復訓練后立即對下肢體征的恢復情況進行檢測并實時反饋結果，不需要下肢康復訓練人員進行地點轉移，直接在下肢康復訓練設備上完成即可，操作便捷，同時可以在下肢康復訓練患者出現腿部或腳踝的酸痛勞累不適感后及時的進行按摩以舒緩癥狀。

21、2、本裝置還可根據不同身高的使用者進行腰部背包所在高度的適應性調節以使得不同使用者的腿部正好處于有效按摩區域且與腿部按摩組件貼合接觸，同時還具備姿勢調整功能以方便使用者在站姿或坐姿兩者場景下的康復訓練，下肢康復訓練設備的使用功能多樣且效果佳。

22、3、本裝置在進行下肢體征恢復情況的測試以及腿部按摩過程中，通過控制器首先控制電磁鐵斷電，隨即再控制微型氣缸同步往兩側運動進而便可實現腿部護具與連接桿脫離，進而減輕了負重，后續使用者在下肢體征恢復情況測試過程中或按摩過程中運動起來更佳輕盈且靈活。

技術特征：

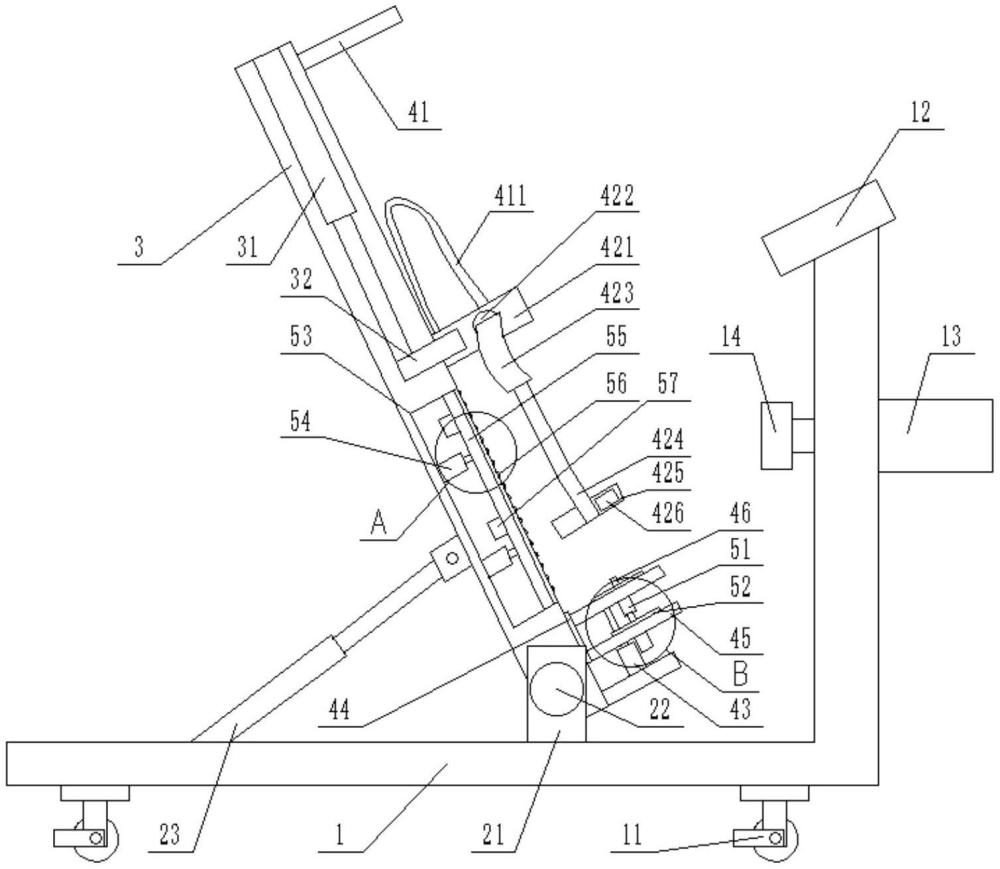

1.一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，其特征在于，包括架體(1)、滾輪(11)、操作屏(12)、靠板(3)、伸縮組件、腳踏板(45)、可水平移動的肌力檢測組件、角度偏轉組件、腿部按摩組件、輔助踏步組件、腳踝擺動組件以及慣性傳感器(426)；

2.根據權利要求1所述的一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，其特征在于，所述腿部按摩組件包括電動推桿(54)、擊打板(55)、凸粒橡膠墊(56)以及振動電機(57)，靠板(3)上開設有固定槽(53)，固定槽(53)內設置有電動推桿(54)，電動推桿(54)連接有與固定槽(53)相配合的擊打板(55)，擊打板(55)上設置有凸粒橡膠墊(56)以及振動電機(57)。

3.根據權利要求1所述的一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，其特征在于，所述腳踝擺動組件包括伺服電機(51)、轉動盤(52)以及綁帶(46)，腳踏板(45)底部設置有伺服電機(51)，腳踏板(45)內轉動連接有轉動盤(52)且轉動盤(52)連接有伺服電機(51)，轉動盤(52)上設置有綁帶(46)。

4.根據權利要求1所述的一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，其特征在于，所述輔助踏步組件包括四級氣缸(43)以及滑軌(44)，靠板(3)上對稱設置有獨立運作的四級氣缸(43)，四級氣缸(43)連接有與滑軌(44)滑動配合的腳踏板(45)。

5.根據權利要求1所述的一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，其特征在于，所述角度偏轉組件包括固定板(21)、轉軸(22)以及偏轉氣缸(23)，架體(1)上對稱設置有固定板(21)，固定板(21)上轉動連接有轉軸(22)且轉軸(22)的一端與靠板(3)焊接，偏轉氣缸(23)與架體(1)轉動連接且偏轉氣缸(23)的收縮桿與靠板(3)轉動連接。

6.根據權利要求1所述的一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，其特征在于，所述肌力檢測組件包括電動缸(13)以及肌力檢測儀(14)，架體(1)上設置有電動缸(13)，電動缸(13)連接有肌力檢測儀(14)。

7.根據權利要求1所述的一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，其特征在于，所述腰部背包(421)上設置有肩帶(411)以及對稱且內嵌分布的微型氣缸(422)，微型氣缸(422)連接有關節電機(423)，腿部護具(425)與連接桿(424)電磁吸附，靠板(3)上對稱設置有方便抓扶的握輥(41)。

8.根據權利要求7所述的一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，其特征在于，所述腿部護具(425)上設置有電磁鐵(427)，連接桿(424)采用金屬材料制備且開設有與電磁鐵(427)尺寸適配的安裝槽(428)。

9.根據權利要求2所述的一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，其特征在于，所述靠板(3)上設置有套輥(61)，套輥(61)上放置有氣囊按摩儀(62)。

10.根據權利要求1所述的一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，其特征在于，所述伸縮組件包括氣缸(31)以及連接輥(32)，靠板(3)上對稱設置有氣缸(31)，氣缸(31)通過連接輥(32)連接腰部背包(421)。

技術總結
本發明提出了一種具備下肢體征恢復檢測效果的多功能下肢康復訓練設備，涉及下肢康復訓練設備領域，包括架體、滾輪、操作屏、靠板、伸縮組件、腳踏板、可水平移動的肌力檢測組件、角度偏轉組件、腿部按摩組件、輔助踏步組件、腳踝擺動組件以及慣性傳感器；本裝置可在完成一段時間的下肢康復訓練后立即對下肢體征的恢復情況進行檢測并實時反饋結果，不需要下肢康復訓練人員進行地點轉移，直接在下肢康復訓練設備上完成即可，操作便捷，同時可以在下肢康復訓練患者出現腿部或腳踝的酸痛勞累不適感后及時的進行按摩以舒緩癥狀。

技術研發人員：岳正偉,張杰,張乃軍,張語
受保護的技術使用者：山東吉特工業科技股份有限公司
技術研發日：
技術公布日：2025/4/6
