本發明涉及家具用板材或家居用板材或建筑用板材或建筑裝飾用板材領域，特別是一種原木實木拼板板材。

背景技術：

本申請人于2014年05月02日向國家專利局提出申請了一種原木實木拼板板材方案，該方案的專利申請號為201410180265.4、名稱為“一種原木實木拼板結構”。該專利方案雖然有效地解決了傳統的原木實木板材因其自身具有的活性而容易受到氣候環境變化，在干燥氣候時，發生開裂、變形的問題；在濕潤的氣候時，發生膨脹、變形的問題，但其在實際應用過程中，發現其亦還存在一些不足的地方，主要體現在：原木實木拼板板材在實際應用中，隨著氣候環境的變形，還是會發生略為拱起的變形，尤其是整個原木實木拼板板材的厚度較薄時，所用的螺桿的口徑就得較為細小，螺桿抗變形的強度大為下降，在各拼板木條熱膨脹時，出現拼板板材拱起變形的現象更為嚴重，從而影響了原木實木拼板板材應用質量和使用壽命。

在現有的技術中，出現了很多電發熱功能的原木實木板材方案，它們的大致結構包括有：原木實木板材層、電發熱元件、鋁型材板，其中的原木實木板材層基本上是傳統的榫接實木板材、或指接實木板材、或由大樹齡大口徑的樹木界切而成的一塊整體式實木板材。所述原木實木板材層與鋁型材板呈層疊設置，電發熱元件設置在鋁型材板上。這類結構的電加熱原木實木板材方案在理論上看似是可行的，然而在實際實施和應用過程中，其還存在眾多的不足，主要體現如下：

（1）由于原木實木板材本身具有活性，這種活性是天然存在于原木實木板材中，只要原木實木板材就不可避免的。這個天然活性因素，必然會使得原木實木板材因周圍氣候環境變化、溫度變化而發生變動，這種變動主要體現為變形、開裂等。因而，在現有技術的電發熱功能的原木實木板材，在發熱工作過程，由于加熱升溫，原木實木板材層就不可避免地發生變形、開裂的情形，從而很大程度上影響了這類電加熱原木實木板材的質量和推廣應用的可行性。因此，現有技術中的電加熱功能的原木實木板材僅僅理論層面上的可行，在實際中并不可行。

（2）由于整塊電加熱原木實木板材方案，是原木實木板材層與鋁型材板層疊構成，而且鋁型材板是完全暴露在外，使得這類板只能應用在地板、或墻板產品上應用，無法應用于制造原木實木家具產品中。而且，因為加入大量的鋁型材板，使得其無法做到百分百的原木實木，很難滿足人們對百分百原木實木產品的追求。并且，其制造成本較高，而且整塊電加熱原木實木板材的規格容易受到鋁型材板的限制，導致適用范圍較窄。

（3）由于是原木實木板材層與鋁型材板復合而成的板體構造，而且原木實木板材層與鋁型材板通常是采用膠粘或螺釘固定方式組裝地一起。另外，又由于原木實木板材與鋁型材板的膨脹系數不一樣，從而使這種復合結構的板材在加熱升溫過程中，原木實木板材層與鋁型材板的膨脹收縮系數不一樣，從而十分容易發生原木實木板材層拉裂或從鋁型材板脫落分離的情形，造成其質量十分難以保證。

技術實現要素：

本發明的目的在于解決上述問題和不足，提供一種原木實木拼板結構，該原木實木拼板結構通過增設原木邊框架、嵌裝凸邊、嵌裝槽等結構來對其純原木拼板本體四周邊形成限定的結構，使得純原木拼板本體不再發生拱起變形的情形，完全將變形、開裂的現象杜絕了，整塊拼板板材結構的穩定性和結構強度更佳，而且又很好地保證了整塊拼板板材是百分百完全原木實木的特性，有效地滿足了人們對原木實木制品的需求。

與此同時，本發明進一步的目的在于提供一種利用前述原木實木拼板結構方案所構建出的電發熱原木實木拼板體，該電發熱原木實木拼板體通過將電發熱組件夾裝于兩塊原木實木拼板之間來獲得發熱的功能，除了具有不開裂、不變形、結構穩定、結構強度佳等優點之外，最主要的是整塊電發熱原木實木拼板體保證了是百分百完全原木實木構造，電加熱組件完全不用金屬構件輔助，外表也完全看不到任何電加熱組件，重量輕，成本低，可以方便塑造出各種規格，應用于各種原木實木制品上使用，其適用性、外形與一般原木實木板材沒有任何區別，應用范圍廣，并且又很好地克服了傳統的原木實木容易變形、開裂的問題。

本發明的技術方案是這樣實現的：一種原木實木拼板結構，其特點在于包括純原木拼板本體、原木邊框，其中純原木拼板本體的四周側壁上做出有嵌裝凸邊，所述原木邊框的四周內側壁上相對地做出有供嵌裝凸邊嵌裝的嵌裝槽；所述純原木拼板本體通過其嵌裝凸邊與嵌裝槽的相嵌裝而與原木邊框組裝為一體。

為進一步優化原木邊框的裝配結構，所述原木邊框包括帶嵌裝開口的方框主架、封邊木條、螺釘，所述方框主架與封邊木條的內側壁上分別做出有嵌裝槽，在方框主架的開口端部上還設有扣裝槽，所述封邊木條的端部上相對應地做出有與扣裝槽相扣裝的扣裝凸部；所述封邊木條通過其扣裝凸部與方框主架的扣裝槽的相扣裝而與方框主架組裝為一體，所述螺釘從方框主架的開口端部表面穿置入扣裝槽與扣裝凸部中，以將扣裝槽與扣裝凸部鎖定一起。

為了實現本發明的進一步目的，一種應用有前述原木實木拼板結構的電發熱原木實木拼板體，其特點在于包括兩塊純原木拼板本體、原木邊框、電發熱組件、阻燃導熱包覆層，其中所述兩塊純原木拼板本體的四周側壁上分別做出有嵌裝凸邊，所述原木邊框的四周內側壁上相應地做出有供兩塊純原木拼板本體的嵌裝凸邊相嵌裝的嵌裝槽；所述兩塊純原木拼板本體層疊疊裝一起，并通過其嵌裝凸邊與嵌裝槽的相嵌裝而與原木邊框組裝為一體；所述電發熱組件包覆上阻燃導熱包覆層后平鋪布置于兩塊純原木拼板本體之間。

為了再進一步地提升電發熱原木實木拼板體的智能化控制和豐富該電發熱原木實木拼板體的功能，提高其實用性，更好地為人們生活服務，本發明還包括有溫度傳感器、wifi模塊、無線充電模塊、主控電路板，其中所述溫度傳感器與無線充電模塊分別藏嵌于純原木拼板本體中，所述電發熱組件、溫度傳感器、wifi模塊、無線充電模塊分別與主控電路板相電連接。

本發明的有益效果：（1）通過在純原木拼板本體的四周側邊增設原木邊框架、嵌裝凸邊、嵌裝槽等結構，來對其純原木拼板本體四周邊形成限定的結構，使純原木拼板本體的四周側邊保持平直，使純原木拼板本體不再發生拱起變形的情形，板材活性的伸展性能佳，百分百完全將變形、開裂的現象杜絕了，整塊拼板板材結構的穩定性和結構強度更佳，品質更佳，大大延長整塊拼板板材的使用壽命，而且又很好地保證了整塊拼板板材是百分百完全原木實木的特性，綠色、環保，有效地滿足了人們對原木實木制品的需求。本原木拼板結構所制成的板材產品，可以廣泛地應用于各種家具產品制造，例如沙發、桌子、椅、床、衣柜、書柜、櫥柜、浴室柜、辦公家具產品等等；也可以廣泛地用作于建材行業中的地板、墻板、木房子、桑拿房、墻體、樓梯、樓板、天花板、吊頂等；還可以應用在高鐵火車的車廂、房車、船舶等建造上。

（2）通過將電發熱組件夾裝于兩塊原木實木拼板之間來獲得發熱的功能，并利用原木邊框對該兩塊兩塊原木實木拼板進行限定鎖定一起來獲得電發熱原木實木拼板體的結構，有效地利用了本發明的原木實木拼板結構的活性伸展性能佳，使電發熱原木實木拼板體除了具有不開裂、不變形、結構穩定、結構強度佳等優點之外，最主要的是整塊電發熱原木實木拼板體保證了是百分百完全原木實木構造，電加熱組件完全不用金屬構件輔助，外表也完全看不到任何電加熱組件，看到只是原木實木的板形構造，而且重量輕，成本低，可以方便地加工和塑造出各種各樣規格，應用于各種原木實木制品上使用，其適用性、形狀構造與傳統一般原木實木板材沒有任何區別，應用范圍廣，并且又很好地克服了傳統的原木實木容易變形、開裂的問題。本電發熱原木實木拼板體的應用范圍非常廣，可以用于制作地板、墻板，使地板、墻板帶有電加熱的功能，使人們家居在冬天不再寒冷，而且是完全原木實木的，綠色環保，無有害污染物質；可以用于制作家具產品，使家具產品帶上電加熱功能，給人們溫暖的乘坐體驗，舒適性十分佳，使原木實木家具在冬天不再冰冷，而是溫暖舒適；并且，最重要的是這種電發熱原木實木拼板體在家具產品、地板、墻板上應用，并沒有改變原木實木的本質，其原木實木的本質得到百分百的完全保留，使人們家居十分親近自然。因此，本電發熱原木實木拼板體可以廣泛地應用各種需要用到帶發熱功能原木實木板材的產品上，應用前景十分廣闊，應用領域十分廣泛。

附圖說明

圖1為本發明的原木實木拼板方案的立體結構示意圖。

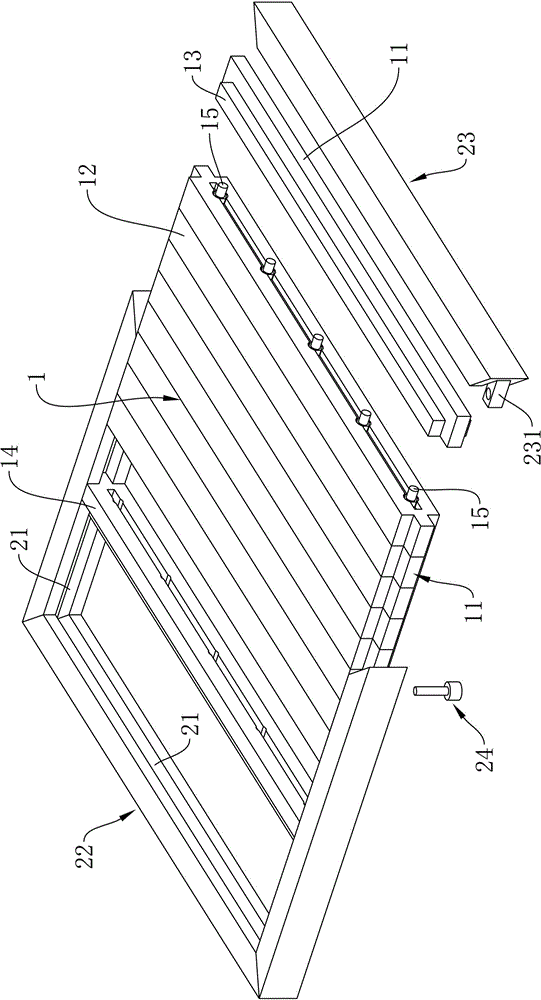

圖2為本發明的圖1方案的拆裝結構示意圖。

圖3為本發明的純原木板條的局部放大示意圖。

圖4為本發明的原木邊框的拆裝結構示意圖。

圖5為本發明的電發熱原木實木拼板體的立體結構示意圖。

圖6為本發明的電發熱原木實木拼板體的拆裝結構示意圖。

圖7為本發明的電發熱原木實木拼板體的剖視結構示意圖。

圖8為本發明的圖7中右端部分的局部放大示意圖。

圖9為本發明的電發熱原木實木拼板體的兩塊純原木拼板本體層疊結構示意圖。

圖10為本發明的電發熱原木實木拼板體的電路原理示意圖。

具體實施方式

實施例一：

如圖1和圖2所示，本發明所述的一種原木實木拼板結構，包括純原木拼板本體1、原木邊框2，其中純原木拼板本體1的四周側壁上做出有嵌裝凸邊11，所述原木邊框2的四周內側壁上相對地做出有供嵌裝凸邊11嵌裝的嵌裝槽21；所述純原木拼板本體1通過其嵌裝凸邊11與嵌裝槽21的相嵌裝而與原木邊框2組裝為一體。原木邊框2對其純原木拼板本體1四周邊形成限定的結構，使純原木拼板本體1的四周側邊保持平直，使純原木拼板本體不再發生拱起變形的情形，整個板材的活性伸展性能佳，百分百完全將變形、開裂的現象杜絕了。

為了進一步優化原木邊框2的裝配結構，如圖2和圖4所示，所述原木邊框2包括帶嵌裝開口的方框主架22、封邊木條23、螺釘24，所述方框主架22與封邊木條23的內側壁上分別做出有嵌裝槽21，在方框主架22的開口端部上還設有扣裝槽221，所述封邊木條23的端部上相對應地做出有與扣裝槽221相扣裝的扣裝凸部231；所述封邊木條23通過其扣裝凸部231與方框主架22的扣裝槽221的相扣裝而與方框主架22組裝為一體，所述螺釘24從方框主架22的開口端部表面穿置入扣裝槽221與扣裝凸部231中，以將扣裝槽221與扣裝凸部231鎖定一起。為了保證螺釘24穿裝的準確性，如圖4所示，在組裝前，一般在方框主架22的開口端部上先開設上螺釘孔241，螺釘24從螺釘孔241穿入，鎖入到扣裝凸部231中，實現鎖定裝配。

又為了使方框主架22的構造更為合理、簡單，又如圖4所示，所述方框主架22由兩個呈平行布置的橫向木方條222及連接于橫向木方條222上的縱向木方條223構成，所述兩個橫向木方條222與縱向木方條223之間以45度的拼裝斜面固定連接一起；在兩個橫向木方條222與縱向木方條223的內側壁上相應地做出有嵌裝槽21。

為了使純原木拼板本體1具有結構簡單、實現容易的特點，如圖2和圖3所示，所述純原木拼板本體1包括若干純原木板條12、第一純原木遮板條13、第二純原木遮板條14、多根螺桿15、若干個螺母16，其中所述各純原木板條12并排拼接膠壓一起形成基板，并打孔用螺桿15橫穿于各純原木板條12中，再用螺母16將螺桿15的二端擰緊；所述第一純原木遮板條13與第二純原木遮板條14分別固定于基板的兩側邊上，以對螺桿15的兩端及螺母16形成遮蔽，以使螺桿15的兩端及螺母16能隱藏于板材，不會顯露在外。

如圖3所示，在各純原木板條12相互拼接接觸的側邊上還分別開設有伸縮槽縫121，該伸縮槽縫121能夠很好地消除掉了各純原木板條12在干燥時收縮開裂和變形、濕潤時膨脹和變形的問題，防止的整個純原木拼板本體1發生開裂和大幅度的變形。

如圖3和圖2所示，所述各純原木板條12的兩端、第一純原木遮板條13的兩端、第二純原木遮板條14的兩端分別做出有上下帶凹位的嵌接部40，這些嵌接部40在當各純原木板條12、第一純原木遮板條13、第二純原木遮板條14拼接一起時，就組成了嵌裝凸邊11。所述第一純原木遮板條13、第二純原木遮板條14的外側邊上分別做出有嵌裝凸邊11。

在原木實木拼裝板體的表面，還可以噴涂上一層油漆層，使得原木實木板條與空氣隔絕，防止水分、熱氣侵入到板條，從而杜絕外界的空氣和害蟲對板材的腐蝕和蟲蛀，進一步地延長了拼裝木板的使用壽命。

本原木實木拼板結構可以制造得到各種規格的板材，可以是厚板材，也可以是薄板材，這些板材可以廣泛地應用于家具行業：民用家具產品（如客廳沙發、餐廳、臥室、書房、衛浴等）上應用，及辦公家具產品（如班臺，班椅，文件柜等）上應用，以及酒店家具（餐桌，餐椅，床等）上應用。也可以廣泛地應用于建材裝修：地板、墻板、木房子、墻體、樓梯、樓板、天花板、吊頂等等。

實施例二：

本實施例與前面實施例一所不同的是，本實施例主要將實施例一的原木實木拼板結構運用到電發熱原木實木拼板體方案中，本實施例中的純原木拼板本體1的結構與實施例一中所敘述的基本一樣。因此，在本實施例中，不再對純原木拼板本體1結構的展開敘述，僅對區別特征進行展開敘述。

如圖5至圖9所示，所述電發熱原木實木拼板體，包括兩塊純原木拼板本體1、原木邊框2、電發熱組件3、阻燃導熱包覆層4，其中，所述兩塊純原木拼板本體1的四周側壁上分別做出有嵌裝凸邊11，所述原木邊框2的四周內側壁上相應地做出有供兩塊純原木拼板本體1的嵌裝凸邊11相嵌裝的嵌裝槽21。

如圖5、圖6、圖7、圖8、圖9所示，所述兩塊純原木拼板本體1層疊疊裝一起，并通過其嵌裝凸邊11與嵌裝槽21的相嵌裝而與原木邊框2組裝為一體。

如圖7所示，所述電發熱組件3包覆上阻燃導熱包覆層4后平鋪布置于兩塊純原木拼板本體1之間。

為了進一步優化電發熱組件3在兩塊純原木拼板本體1之間的裝配結構，所述兩塊純原木拼板本體1的內表面上開設有藏納凹槽5，所述電發熱組件3平鋪布置該藏納凹槽5中。這個裝配結構，具體到具體方案是，有兩種形式：一種是，所述兩塊純原木拼板本體1的其中一塊純原木拼板本體1的內表面上開設有藏納凹槽5，所述電發熱組件3平鋪布置該藏納凹槽5中，即如圖7所示的形式。另一種是，所述兩塊純原木拼板本體1的內側表面上分別相應地開設有藏納凹槽5，所述電發熱組件3平鋪布置于該兩塊純原木拼板本體1的藏納凹槽5層疊構成的空腔中。

為了進一步提升兩塊純原木拼板本體1層疊組裝的牢固性，如圖7、圖8所示，所述兩塊純原木拼板本體1四周的嵌裝凸邊11相互層疊一起，并通過豎向穿置于兩嵌裝凸邊11中的螺釘24實現固定鎖定一起。

本發明所述的電發熱組件3為電發熱膜、或者電發熱絲、或者電發熱帶等。

為了再進一步地提升電發熱原木實木拼板體的智能化控制和豐富該電發熱原木實木拼板體的功能，提高其實用性，更好地為人們生活服務，如圖5、圖10所示，本發明還包括有溫度傳感器6、wifi模塊7、無線充電模塊8、主控電路板9，其中所述溫度傳感器6與無線充電模塊8分別藏嵌于純原木拼板本體1中，所述電發熱組件3、溫度傳感器6、wifi模塊7、無線充電模塊8分別與主控電路板9相電連接。所述wifi模塊7、主控電路板9可以嵌裝于原木實木拼板體上設有的安裝空腔中，也可以采取外置的方式。

如圖5和圖6所示，本發明還包括連接有彈簧電纜線的公電連接頭20與母電連接頭30，所述公電連接頭20的彈簧電纜線與電源連接，所述母電連接頭30的彈簧電纜線與電發熱組件3、無線充電模塊8等相電連接。在純原木拼板本體1上相對應地做出供公電連接頭20、母電連接頭30藏納安裝的安裝孔10。當這種電發熱原木實木拼板體出現多塊拼接應用時，這里的公電連接頭20與母電連接頭30可以用于實現電發熱原木實木拼板體之間的電連接使用。所述公電連接頭20與母電連接頭30上的彈簧電纜線，可以在兩者插接，自動收縮于安裝孔10中，進而可以起到節省空間，方便電發熱原木實木拼板體之間拼接應用。

本電發熱原木實木拼板體可以廣泛地應用各種需要用到帶發熱功能原木實木板材的產品上，應用前景十分廣闊，應用領域十分廣泛。
