本發明涉及一種竹木尺及其生產工藝。

背景技術：

現有的木竹尺是用油墨在制作好的木竹胚上印刷文字和刻度線制成，油墨印刷的文字及刻度線使用時很容易脫落，導致文字及刻線模糊不清，使用者易誤錯位置，且油墨含有重金屬和其它毒性物質，影響身體健康。其次是這類尺產品大多數供學生、辦公人員、特別是一些紡織行業使用，高頻的使用，使其用不了幾個月就開紿出現油墨掉線少字，產生制作產品誤碼，為了確保耐用精準和健康環保，設計一種不用油墨的木竹尺成為社會所需。

技術實現要素：

本發明目的在于：提供一種激光刻度竹木尺及其生產工藝，通過激光學原理技術和軟件研發設計改進改進竹木尺加工工藝。即將竹木原材料經制成尺胚后用二氧化碳激光直接做成凹凸形0.3mm刻度標尺。

本發明的技術方案是：一種激光刻度竹木尺，包括尺本體，其特征在于：尺本體上具有激光雕刻標明的文字及刻度線凹槽或凸起即激光成型刻度線。

一種激光刻度竹木尺的生產工藝，其特征是：包括選用竹、木原材料,制成半成品竹木塊之后，浸入含有20%過氧化氫的水溶液中去糖脫脂，加熱90-100℃，煮40-60分鐘，高溫殺菌消毒，撈出蒸汽烘干，含水率控制在1-4%；使產品不發霉、蟲蛀、變質；然后再對竹木塊進行精心挑選、細磨拋光工藝處理，再進行定長、寬、厚及形狀，制作成尺胚，其特征在于：尺子上的文字和刻度線條成型采用激光雕刻，即將尺胚擺放于激光雕刻機加工，加工后尺胚上文字及刻度線具有凹凸的感。

進一步的一種激光刻度竹木尺的其生產工藝，其特征是：使用的激光雕刻機采用光學系統包括進口激光器、振鏡、ｆ-∞透鏡以及控制系統包括工件控制機、ｌｍｃｕｓｂ打標控制卡、標刻軟件，激光雕刻機采用工藝參數：激光波長ｃｏ2/10.6ｕｍ，平均輸出功率30ｗ標稱、脈沖重復頻率0-25ｋｈｚ，掃描速度ｆ=250mm≦7000mm/s，光學輸出原理特性布控為標記范圍175*175mm、標記線寬0.1mm-2.5mm、最小字符高度0.4mm；通過制作電腦光標刻度軟件和ｌｍｃｕｓｂ控制卡來設置圖稿，激光雕刻機設置工件專用控制臺，控制臺具有自動電動式來回操作功能，實現精密度為每300ｍｍ正負公差0.2ｍｍ以內。具有精準度高，清晰度高。

本發明有益效果在于：一種激光刻度竹木尺是利用激光雕刻原理標明刻度，不用任何化學用劑，通過激光光學原理進行技術改進，直接標出尺度上所需的刻度和文字，產品刻度清晰準確，經久耐用，無任何危及人體的有害物質，這是人類良好生存環境發展方向。

附圖說明

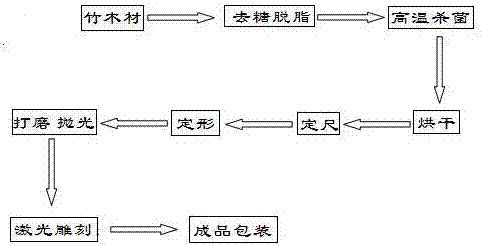

圖1是本發明生產工藝流程圖

圖2是本發明尺子實施例示意圖

圖中：尺本體1、激光成型刻度線2。

具體實施方式

一種激光刻度竹木尺，包括尺本體1，尺本體1上具有激光雕刻標明的文字及刻度線凹槽或凸起即激光成型刻度線2。

一種激光刻度竹木尺的生產工藝，包括選用竹、木原材料,制成半成品竹木塊之后，浸入含有20%過氧化氫的水溶液中去糖脫脂，加熱90-100℃，煮40-60分鐘，高溫殺菌消毒，撈出蒸汽烘干，含水率控制在1-3%；使產品不發霉、蟲蛀、變質；然后再對竹木塊進行精心挑選、細磨拋光工藝處理，再進行定長、寬、厚及形狀，經拋光制作好尺胚，尺胚上的文字和刻度線條成型采用激光雕刻，即將尺胚擺放于激光雕刻機加工，加工后尺胚上文字及刻度線具有凹凸的感，激光成型刻度線，制成尺本體；使用的激光雕刻機采用光學系統包括進口激光器、振鏡、ｆ-∞透鏡以及控制系統包括工件控制機、ｌｍｃｕｓｂ打標控制卡、標刻軟件，激光雕刻機采用工藝參數：激光波長ｃｏ2/10.6ｕｍ，平均輸出功率30ｗ標稱、脈沖重復頻率0-25ｋｈｚ，掃描速度ｆ=250mm≦7000mm/s，光學輸出原理特性布控為標記范圍175*175mm、標記線寬0.1mm-2.5mm、最小字符高度0.4mm；通過制作電腦光標刻度軟件和ｌｍｃｕｓｂ控制卡來設置圖稿，激光雕刻機設置工件專用控制臺，控制臺具有自動電動式來回操作功能，實現精密度為每300ｍｍ正負公差0.2ｍｍ以內。具有精準度高，清晰度高。

技術特征：

技術總結
一種激光刻度竹木尺及其生產工藝，涉及一種竹木尺及其生產工藝，通過激光學原理技術和軟件研發設計改進改進竹木尺加工工藝。即將竹木原材料經制成尺胚后用二氧化碳激光直接做成凹凸形0.3mm刻度標尺，包括尺本體，尺本體上具有激光雕刻標明的文字及刻度線凹槽或凸起即激光成型刻度線。工藝包括選用竹、木原材料制成半成品竹木塊之后，浸入含有20%過氧化氫的水溶液中去糖脫脂，加熱90?100℃，煮40?60分鐘，高溫殺菌消毒，撈出蒸汽烘干，含水率控制在1?4%；然后再對竹木塊進行精心挑選、細磨拋光工藝處理，定長、寬、厚及形狀，制作成尺胚，尺子上的文字和刻度線條成型采用激光雕刻。

技術研發人員：吳長彬;吳柏鄉
受保護的技術使用者：石城縣柏鄴文具有限公司
技術研發日：2017.06.25
技術公布日：2017.10.10
