本實用新型是一種適用于家具制造的測孔打孔機，屬于打孔機領域。

背景技術：

打孔機是由四大部分相互配合完成打孔過程。首先將材料移動到自動打孔機攝像頭掃描區域，攝像頭掃描到圖像之后進行處理并給控制部分信號，控制部分收到信號之后，進一步的處理并控制傳動部分動作，使沖頭在平面上的X軸，Y軸走位，完成走位動作之后氣動部分開始工作，電磁閥控制氣缸進行沖孔動作。

現有技術公開了申請號為：CN201520384121.0的一種適用于家具制造的測孔打孔機，該測孔打孔機包括輸送帶、輸送驅動電機，輸送帶與輸送驅動電機連接；還包括檢測控制系統、鉆孔執行系統，鉆孔執行系統包括鉆孔驅動電機、伸縮鉆孔組件，鉆孔驅動電機與伸縮鉆孔組件連接；檢測控制系統包括檢測端、PLC控制單元、輸送驅動電機、鉆孔驅動電機和伸縮鉆孔組件，檢測端與PLC控制單元電性連接，PLC控制單元分別與輸送驅動電機、鉆孔驅動電機和伸縮鉆孔組件電控連接。本實用新型實現了家具生產制造打孔工序測量與鉆孔的自動化，有效解決了小型家具企業不能配備大型自動化設備等問題，滿足小型家具企業生產制造自動化的需求，促進其生產效率和經濟效益的提高。但是其不足之處在于打孔時易發生偏差，易使家具對接不上。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種適用于家具制造的測孔打孔機，以解決上述設備打孔時易發生偏差，易使家具對接不上的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種適用于家具制造的測孔打孔機，其結構包括控制手柄、打孔機主體、散熱罩、外殼、電機、測量器、鉆孔器、微調器、底板、套管、伸縮彈簧柱、蓋板，所述打孔機主體與外殼相連接，所述蓋板設有外殼，所述電機設在外殼內，所述鉆孔器活動連接測量器，所述微調器設在底板上，所述微調器由旋鈕、微調器主體、轉動器、螺桿、柱體、定位器組成，所述旋鈕與柱體相連接，所述柱體設有微調器主體，所述轉動器設在柱體內，所述螺桿與底板相連接，所述柱體活動連接螺桿，所述柱體設有定位器，所述套管設在伸縮彈簧柱下，所述外殼活動連接蓋板。

進一步地，所述控制手柄設在外殼上。

進一步地，所述散熱罩活動連接外殼。

進一步地，所述測量器與電機相連接。

進一步地，所述底板與套管相連接。

進一步地，所述蓋板與電機相連接。

進一步地，所述測量器與鉆孔器配套使用。

進一步地，所述底板下設有移動鋼珠。

本實用新型的有益效果為設有微調器，電機帶動打孔機主體經鉆孔器對家具打孔，當打孔有偏差時，轉動旋鈕使微調器主體控制轉動器使螺桿對底板微調位置，使鉆孔器打孔較精準，有效提高打孔效率。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種適用于家具制造的測孔打孔機的結構示意圖；

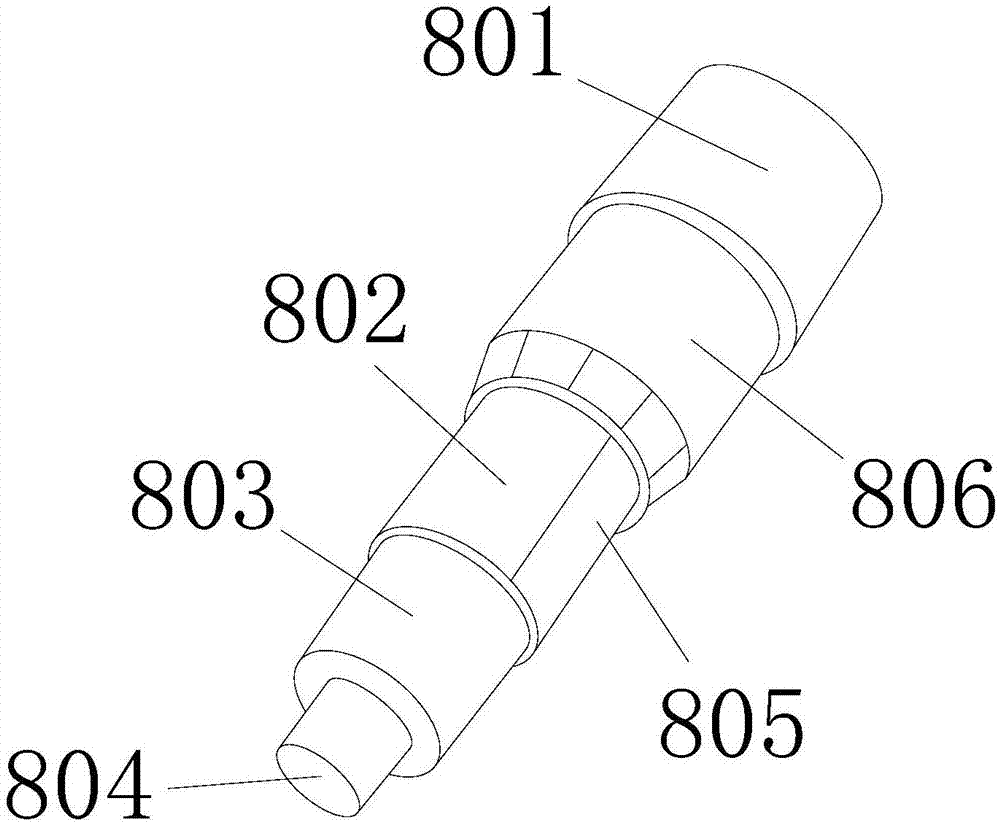

圖2為本實用新型的微調器示意圖。

圖中：控制手柄-1、打孔機主體-2、散熱罩-3、外殼-4、電機-5、測量器-6、鉆孔器-7、微調器-8、旋鈕-801、微調器主體-802、轉動器-803、螺桿-804、柱體-805、定位器-806、底板-9、套管-10、伸縮彈簧柱-11、蓋板-12。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-圖2，本實用新型提供一種技術方案：一種適用于家具制造的測孔打孔機，其結構包括控制手柄1、打孔機主體2、散熱罩3、外殼4、電機5、測量器6、鉆孔器7、微調器8、底板9、套管10、伸縮彈簧柱11、蓋板12，所述打孔機主體2與外殼4相連接，所述蓋板12設有外殼4，所述電機5設在外殼4內，所述鉆孔器7活動連接測量器6，所述微調器8設在底板9上，所述微調器8由旋鈕801、微調器主體802、轉動器803、螺桿804、柱體805、定位器806組成，所述旋鈕801與柱體805相連接，所述柱體805設有微調器主體802，所述轉動器803設在柱體805內，所述螺桿804與底板9相連接，所述柱體805活動連接螺桿804，所述柱體805設有定位器806，所述套管10設在伸縮彈簧柱11下，所述外殼4活動連接蓋板12。所述控制手柄1設在外殼4上。所述散熱罩3活動連接外殼4。所述測量器6與電機5相連接。所述底板9與套管10相連接。所述蓋板12與電機5相連接。

本專利所說的微調器8是指稍微的調動一下，但調動的幅度很小，也就是指通過細微的調整，使相關產品功能結果更貼近的裝置。

當工作人員使用本實用新型打孔時，將微調器8安裝在底板9上，操作控制手柄1使電機5帶動打孔機主體2控制鉆孔器7對家具進行打孔，當打孔有偏差時，轉動旋鈕801控制微調器主體802經轉動器803傳遞到螺桿804上對底板9進行微調，讓鉆孔器7打孔較精準，有效的提高打孔效率。

本實用新型的控制手柄1、打孔機主體2、散熱罩3、外殼4、電機5、測量器6、鉆孔器7、微調器8、旋鈕801、微調器主體802、轉動器803、螺桿804、柱體805、定位器806、底板9、套管10、伸縮彈簧柱11、蓋板12，部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知，解決上述設備打孔時易發生偏差，易使家具對接不上的問題，本實用新型通過上述部件的互相組合，設有微調器，電機帶動打孔機主體經鉆孔器對家具打孔，當打孔有偏差時，轉動旋鈕使微調器主體控制轉動器使螺桿對底板微調位置，使鉆孔器打孔較精準，有效提高打孔效率。具體如下所述：

旋鈕801與柱體805相連接，所述柱體805設有微調器主體802，所述轉動器803設在柱體805內，所述螺桿804與底板9相連接，所述柱體805活動連接螺桿804，所述柱體805設有定位器806。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
