本發明涉及衣物消毒設備技術領域，具體為一種內衣物干燥消毒裝置。

背景技術：

目前，衣物是服裝和服飾的代名詞，指衣服與日用器物的最廣義的定義，除了指軀干與四肢的遮蔽物之外，還包括了手部、腳部與頭部的遮蔽物和裝飾物。衣物的作用：第一，具有遮羞的功能；第二，御寒保暖的功能；第三，形象標志的功能；第四，體現和反映了一定的科技發展水平；第五，反映一定文化內涵的功能。因此內衣物干燥消毒裝置的應用十分廣泛。

然而現有的內衣物干燥消毒裝置在使用過程中存在著一些不足之處，首先，其內筒均采用圓筒結構，加熱時內筒不停地旋轉，使得衣物在烘干過后保存烘干前的形狀，因此會出現大量皺褶；其次，裝置的進風口直接連接于機體內，往往會帶入大量雜質，影響衣服的潔凈度。

技術實現要素：

本發明的目的在于提供一種內衣物干燥消毒裝置，以解決上述背景技術中提出的內衣物潔凈度和皺褶問題。

為實現上述目的，本發明提供如下技術方案：一種內衣物干燥消毒裝置，包括微波發生器和干燥消毒裝置本體，所述干燥消毒裝置本體的頂部設置有進風口，所述進風口的下方安裝有活性炭過濾層，所述微波發生器安裝在活性炭過濾層的下方，且微波發生器的下方安裝有晾衣桿，所述晾衣桿的下方左右兩側均安裝有滑輪，且滑輪的下方安裝有滑軌，所述滑軌的下方安裝有加熱裝置，所述晾衣桿的下方安裝有衣物放置板，所述干燥消毒裝置本體的底部安裝有底板，且底板的上方安裝有低頻抽風機，且低頻抽風機的右側設置有排風口。

優選的，所述晾衣桿的下方安裝有吊環。

優選的，所述晾衣桿共設置有兩個，且兩個晾衣桿均勻安裝在干燥消毒裝置本體的內部。

優選的，所述底板的底部安裝有萬向自鎖輪。

與現有技術相比，本發明的有益效果是：該一種內衣物干燥消毒裝置，首先，將傳統的圓筒式內筒改為內衣物懸掛式內倉，使得衣物烘干后不會出現皺褶，且懸掛的內衣物由于與空氣接觸面積大，同時安裝有一低頻抽風機，加速裝置內部空氣的流通，使得干燥的更快，消毒的更加充分，提高了工作效率；其次，進風口處設置有雜質過濾裝置，以保證倉內的清潔度；最后，懸掛所用的晾衣桿均用滑輪滑軌設置成可抽拉式，使用更為方便。

附圖說明

圖1為本發明一種內衣物干燥消毒裝置的結構示意圖；

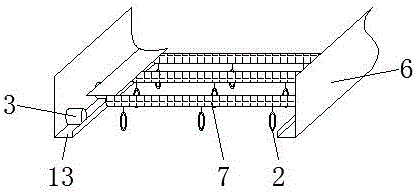

圖2為本發明一種內衣物干燥消毒裝置的晾衣桿結構示意圖。

圖中：1-低頻抽風機；2-吊環；3-滑輪；4-微波發生器；5-進風口；6-干燥消毒裝置本體；7-晾衣桿；8-加熱裝置；9-衣物放置板；10-排風口；11-底板；12-萬向自鎖輪；13-滑軌；14-活性炭過濾層。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1和圖2，本發明提供的一種實施例：一種內衣物干燥消毒裝置，包括微波發生器4和干燥消毒裝置本體6，干燥消毒裝置本體6的頂部設置有進風口5，進風口5的下方安裝有活性炭過濾層14，微波發生器4安裝在活性炭過濾層14的下方，且微波發生器4的下方安裝有晾衣桿7，晾衣桿7的下方左右兩側均安裝有滑輪3，且滑輪3的下方安裝有滑軌13，滑軌13的下方安裝有加熱裝置8，晾衣桿7的下方安裝有衣物放置板9，干燥消毒裝置本體6的底部安裝有底板11，且底板11的上方安裝有低頻抽風機1，且低頻抽風機1的右側設置有排風口10，晾衣桿7的下方安裝有吊環2，晾衣桿7共設置有兩個，且兩個晾衣桿7均勻安裝在干燥消毒裝置本體6的內部，底板11的底部安裝有萬向自鎖輪12。

工作原理：本發明內衣物干燥消毒裝置工作時，將晾衣桿7拉出來，將內衣物通過吊環2掛在裝置內部，將潮濕的內衣物放置好后，開啟機器的工作，通過低頻抽風機1加速裝置內部空氣流通，空氣通過活性炭過濾層14過濾后進入裝置內部，再通過加熱裝置8的加熱，達到干燥的目的，通過微波發生器4達到殺毒的目的。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
