本發明涉及羊毛衫加工技術領域，具體為一種自動升降式羊毛衫水洗機。

背景技術：

羊毛衫本指用羊毛織制的針織衫，這也是一般老百姓認同的含義，而實際上羊毛衫現在已成為一類產品的代名詞，即用來泛指針織毛衫或稱毛針織品，毛針織品指主要是以羊毛、羊絨和兔毛等動物毛纖維為主要原料紡成紗線后織成的織物，諸如兔毛衫、雪蘭毛衫、羊仔毛衫和腈綸衫等等都可以稱為羊毛衫。

羊毛衫在生產的過程中會通過水洗將羊毛衫上的灰塵進行清除，所以在水洗的時候會用到水洗設備，目前，市場上現有的水洗設備，在對羊毛衫進行水洗的時候其灰塵清理的效果不是很理想，而在水洗的時候效率很低，使用的使用很不方便，以至于羊毛衫的水洗效果不理想。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種自動升降式羊毛衫水洗機，具備使羊毛衫的水洗效果更好效率更高等優點，解決了現有的水洗設備在對羊毛衫水洗的時候效率過度的問題。

(二)技術方案

為實現上述使羊毛衫的水洗效果更好效率更高目的，本發明提供如下技術方案：一種自動升降式羊毛衫水洗機，包括底座，所述底座的頂部固定連接有水箱，所述水箱的一側固定連接有支撐板，所述支撐板的頂部固定連接有電動推桿，所述電動推桿的一端與拉板的底部固定連接，所述拉板遠離電動推桿的底部與拉桿的一端固定連接，所述拉桿的另一端通過箱口插入水箱的內部并與承載網箱的頂部固定連接，所述箱口開設在水箱的頂部，所述承載網箱的一側通過滑桿與滑槽的內部滑動連接，所述滑槽開設在水箱一側的內壁上，所述承載網箱的頂部開設有通口，所述承載網箱一側的內壁上固定連接有電機，所述電機的輸出軸上與第一轉桿的一端固定連接，所述第一轉桿的另一端與旋轉網箱的一側固定連接，所述旋轉網箱的另一側固定連接有第二轉桿，所述第二轉桿的另一端與軸承的內部固定連接，所述軸承固定連接在承載網箱的內壁上，所述旋轉網箱的頂部固定連接有密封門，所述水箱的一側固定連接有出水管，所述出水管上設置有閥門。

優選的，所述電機的表面通過兩個固定桿與承載網箱的內壁固定連接，所述固定桿的形狀為L形。

優選的，所述箱口的位置與承載網箱的位置相對應，所述箱口的大小與承載網箱的大小相同。

優選的，所述電動推桿的數量有兩個，且兩個電動推桿以拉板的中軸線為對稱軸對稱設置。

優選的，所述滑槽和滑桿的數量均有兩個，且兩個滑槽的大小與兩個滑桿的大小相適配。

優選的，所述拉桿的數量有兩個，且兩個拉桿以承載網箱的中軸線為對稱軸對稱設置。

(三)有益效果

與現有技術相比，本發明提供了一種自動升降式羊毛衫水洗機，具備以下有益效果：

1、該自動升降式羊毛衫水洗機，通過電機、第一轉桿、旋轉網箱、第二轉桿和軸承的設置，使羊毛衫可以更好的進行水洗，同時實現了羊毛衫在水洗的時候可以進行旋轉清洗，這樣使羊毛衫在水洗的時候其上的灰塵可以清洗的更干凈，使羊毛衫的水洗效果更理想。

2、該自動升降式羊毛衫水洗機，通過電動推桿、拉板、拉桿、箱口、承載網箱、滑桿和滑槽的設置，使羊毛衫在水洗的時候可以更方便，這樣使羊毛衫在水洗前和水洗后都可以實現自動升降的功能，這樣減少了勞動力，提高了效率。

附圖說明

圖1為本發明剖面結構示意圖；

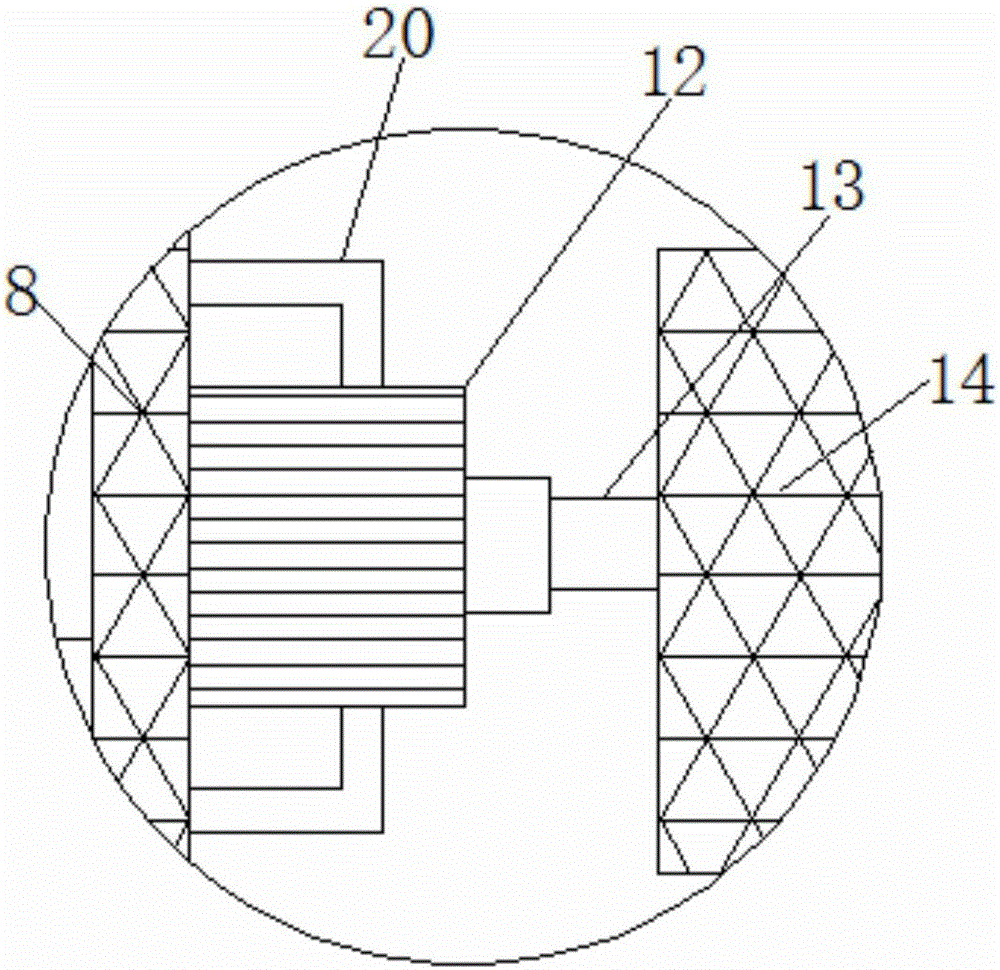

圖2為本發明圖1的A處放大結構示意圖。

圖中：1底座、2水箱、3支撐板、4電動推桿、5拉板、6拉桿、7箱口、8承載網箱、9滑桿、10滑槽、11通口、12電機、13第一轉桿、14旋轉網箱、15第二轉桿、16軸承、17密封門、18出水管、19閥門、20固定桿。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，一種自動升降式羊毛衫水洗機，包括底座1，底座1的頂部固定連接有水箱2，水箱2的一側固定連接有支撐板3，支撐板3的頂部固定連接有電動推桿4，電動推桿4的一端與拉板5的底部固定連接，電動推桿4的數量有兩個，且兩個電動推桿4以拉板5的中軸線為對稱軸對稱設置，通過電動推桿4的設置，使羊毛衫水洗完成后可以自動提出，拉板5遠離電動推桿4的底部與拉桿6的一端固定連接，拉桿6的另一端通過箱口7插入水箱2的內部并與承載網箱8的頂部固定連接，拉桿6的數量有兩個，且兩個拉桿6以承載網箱8的中軸線為對稱軸對稱設置，箱口7開設在水箱2的頂部，承載網箱8的一側通過滑桿9與滑槽10的內部滑動連接，滑槽10和滑桿9的數量均有兩個，且兩個滑槽10的大小與兩個滑桿9的大小相適配，通過滑桿9和滑槽10的配合使用，使承載網箱8可以更好的升降，滑槽10開設在水箱2一側的內壁上，通過電動推桿4、拉板5、拉桿6、箱口7、承載網箱8、滑桿9和滑槽10的設置，使羊毛衫在水洗的時候可以更方便，這樣使羊毛衫在水洗前和水洗后都可以實現自動升降的功能，這樣減少了勞動力，提高了效率，承載網箱8的頂部開設有通口11，承載網箱8一側的內壁上固定連接有電機12，電機12的表面通過兩個固定桿20與承載網箱8的內壁固定連接，固定桿20的形狀為L形，電機12的輸出軸上與第一轉桿13的一端固定連接，第一轉桿13的另一端與旋轉網箱14的一側固定連接，箱口7的位置與承載網箱8的位置相對應，箱口7的大小與承載網箱8的大小相同，旋轉網箱14的另一側固定連接有第二轉桿15，第二轉桿15的另一端與軸承16的內部固定連接，軸承16固定連接在承載網箱8的內壁上，通過電機12、第一轉桿13、旋轉網箱14、第二轉桿15和軸承16的設置，使羊毛衫可以更好的進行水洗，同時實現了羊毛衫在水洗的時候可以進行旋轉清洗，這樣使羊毛衫在水洗的時候其上的灰塵可以清洗的更干凈，使羊毛衫的水洗效果更理想，旋轉網箱14的頂部固定連接有密封門17，水箱2的一側固定連接有出水管18，出水管18上設置有閥門19。

該文中出現的電器元件均與外界的主控器及220V市電電連接，并且主控器可為計算機等起到控制的常規已知設備。

在使用時，通過外置的控制電源啟動帶動推桿4，使電動推桿4推動拉板5，使拉板5通過拉桿6拉出承載網箱8，拉出承載網箱8之后打開旋轉網箱14上的密封門17，然后將羊毛衫放進旋轉網箱14內，然后通過電動推桿4拉動拉板5，使拉板5將承載網箱8推進水箱2內，然后通過外置的控制電源啟動電機12，使電機12帶動第一轉桿13進行轉動，從而使旋轉網箱14可以進行旋轉對羊毛衫進行水洗。

綜上所述，該自動升降式羊毛衫水洗機，通過電機12、第一轉桿13、旋轉網箱14、第二轉桿15和軸承16的設置，使羊毛衫可以更好的進行水洗，同時實現了羊毛衫在水洗的時候可以進行旋轉清洗，這樣使羊毛衫在水洗的時候其上的灰塵可以清洗的更干凈，使羊毛衫的水洗效果更理想，通過電動推桿4、拉板5、拉桿6、箱口7、承載網箱8、滑桿9和滑槽10的設置，使羊毛衫在水洗的時候可以更方便，這樣使羊毛衫在水洗前和水洗后都可以實現自動升降的功能，這樣減少了勞動力，提高了效率。
