本實用新型涉及服裝加工設備領域，具體是一種移動式蒸汽熨燙機。

背景技術：

蒸汽掛燙機是通過灼熱水蒸氣不斷接觸衣物，軟化衣物的纖維組織的機器。通過“拉”、“壓”的動作使衣物平整順滑，灼熱的水蒸氣更具有清潔消毒的作用，用于服裝專賣店、賓館、酒店、家庭等。在服裝加工行業中，一般加工完成后的服裝都要經過熨燙才能出貨，特別是外套、襯衣等服裝，熨燙顯得尤為重要。現有技術中，服裝熨燙主要在熨燙臺上進行的，即將服裝擺放平整，然后用熨燙機進行熨燙。然而，上述熨燙方式容易造成服裝褶皺，影響服裝的美觀。同時現有的蒸汽熨燙機的蒸汽溫度都只是在100攝氏度左右，人們無法控制出口蒸汽溫度，使得熨燙效果大大降低，此外，現有的蒸汽熨燙機常常會由于缺水而導致燒杯，不僅產生安全隱患，也大大影響著熨燙效率。

技術實現要素：

本實用新型的目的在于提供一種移動式蒸汽熨燙機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種移動式蒸汽熨燙機，包括底座和伸縮桿，所述底座外側設有隔熱層，底座內部右側設有蓄電池組，底座內側中部設有氧負離子發生器，氧負離子發生器左端連接有氧負離子噴頭，氧負離子噴頭左端連接有蒸汽發生器，蒸汽發生器左端設有加水口，所述底座下端兩側設有緩沖墊，緩沖墊下端連接有萬向自鎖輪，所述蒸汽發生器包括一次加熱腔，一次加熱腔內部設有加熱器，一次加熱腔底端內側設有液位傳感器，一次加熱腔上端連接有蒸汽進口，蒸汽進口上端連接有二次加熱腔，二次加熱腔兩端固定連接有導熱片，導熱片外側連接有加熱管，所述二次加熱腔上端連接有蒸汽出口，蒸汽出口內側設有溫度傳感器，所述蒸汽出口上端連接有蒸汽軟管，蒸汽軟管中部設有蒸汽節流閥，蒸汽軟管另一端設有蒸汽噴槍，蒸汽噴槍上端設有蒸汽開關，所述底座上端中部設有伸縮桿，伸縮桿中部設有 報警器。

作為本實用新型進一步的方案：所述液位傳感器連接有報警器。

作為本實用新型進一步的方案：所述加水口連接有一次加熱腔。

作為本實用新型進一步的方案：所述二次加熱腔為螺旋形管。

作為本實用新型進一步的方案：所述加熱管為U型加熱管。

作為本實用新型再進一步的方案：所述萬向自鎖輪內側設有自鎖裝置。

與現有技術相比，本實用新型的有益效果是：

所述一種移動式蒸汽熨燙機，結構簡單，設計合理，通過設有的蒸汽軟管和萬向自鎖輪，使得在熨燙衣服時只需要將衣服掛在伸縮桿上，之后拿取蒸汽噴槍對準衣服進行熨燙即可，避免將衣服放在熨燙臺上，減小了衣服褶皺的概率，所設二次加熱腔和加熱管可以對一次加熱腔產生的水蒸氣進行二次加熱，大大提高了水蒸氣溫度的同時也提高了熨燙效果，此外，通過設有的氧負離子發生器產生的氧負離子混入在蒸汽中，在熨燙衣服的同時還可以對衣服進行高效的殺菌消毒，增加了熨燙機的實用性，所設報警器和液位傳感器使得一次加熱腔水位不夠時，提醒人們及時加水，避免燒杯，增加了整個熨燙機的安全性。

附圖說明

圖1為一種移動式蒸汽熨燙機的結構示意圖。

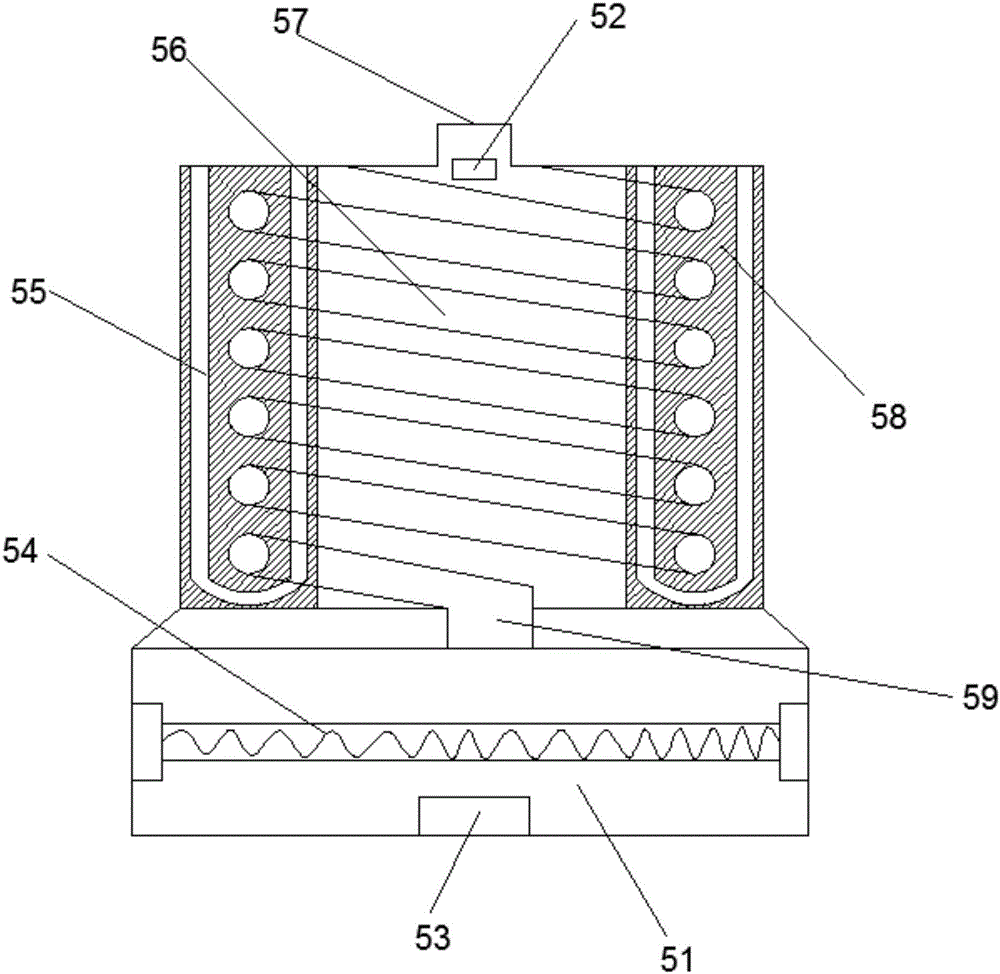

圖2為一種移動式蒸汽熨燙機中蒸汽發生器的結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1和圖2，本實用新型實施例中，一種移動式蒸汽熨燙機，包括底座1和伸縮桿11，所述底座1外側設有隔熱層15，提高了蒸汽發生器5的加熱效果，避免了熱量的快速流失，底座1內部右側設有蓄電池組13，為整個系統提供額外的能源，底座1內側 中部設有氧負離子發生器12，氧負離子發生器12左端連接有氧負離子噴頭2，氧負離子噴頭2左端連接有蒸汽發生器5，蒸汽發生器5左端設有加水口4，所述底座1下端兩側設有緩沖墊3，緩沖墊3下端連接有萬向自鎖輪14，萬向自鎖輪14內側設有自鎖裝置，便于我們將熨燙機移動我們所需地方時的固定，所述蒸汽發生器5包括一次加熱腔51，一次加熱腔51內部設有加熱器54，一次加熱腔54底端內側設有液位傳感器53，一次加熱腔53上端連接有蒸汽進口59，蒸汽進口59上端連接有二次加熱腔56，二次加熱腔56為螺旋形管，增加了二次加熱腔56與加熱管55的接觸面積，大大提高了加熱效率，加水口4連接有一次加熱腔51，二次加熱腔56兩端固定連接有導熱片58，導熱片58外側連接有加熱管55，加熱管55為U型加熱管，所述二次加熱腔56上端連接有蒸汽出口57，蒸汽出口57內側設有溫度傳感器52，所述蒸汽出口57上端連接有蒸汽軟管7，蒸汽軟管7中部設有蒸汽節流閥6，蒸汽軟管7另一端設有蒸汽噴槍9，蒸汽噴槍9上端設有蒸汽開關8，所述底座1上端中部設有伸縮桿11，伸縮桿11中部設有報警器10，液位傳感器53連接有報警器10。

所述一種移動式蒸汽熨燙機，結構簡單，設計合理，工作時，通過設有的萬向自鎖輪14將熨燙機移動到我們所需位置并固定，在熨燙衣服時只需要將衣服掛在伸縮桿11上，之后拿取蒸汽噴槍9對準衣服進行熨燙即可，避免將衣服放在熨燙臺上，減小了衣服褶皺的概率，所設二次加熱腔56和加熱管55可以對一次加熱腔51產生的水蒸氣進行二次加熱，大大提高了水蒸氣溫度的同時也提高了熨燙效果，此外，通過設有的氧負離子發生器12產生的氧負離子混入在蒸汽中，在熨燙衣服的同時還可以對衣服進行高效的殺菌消毒，增加了熨燙機的實用性，所設報警器10和液位傳感器53使得一次加熱腔51水位不夠時，提醒人們及時加水，避免燒杯，增加了整個熨燙機的安全性。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含 義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
