本實用新型涉及制衣機械技術領域，具體為一種用于工業縫紉機的紫外線顯影裝置。

背景技術：

在制衣工序中，經常需要對布料進行縫制，在縫制過程中，需要在衣料上做記號，防止縫制過程中出現偏差，現有技術通常使用的是自動消失筆做記號，自動消失筆標記出的記號在與空氣或者溶液接觸一段時間后便會自動消失，即不會影響成品服裝的美觀，也提高了制衣重量及效率。

然而，在自動消失筆實際使用過程中，經常遇到自動消失筆的筆跡消失過快或過慢的情況，若筆跡消失過快，使工作人員無法完成縫制的工序，只能重新做標記，十分影響工作效率；而筆跡消失過慢，甚至無法自行消失，就必須對記號使用反消失筆進行反消失工作，不僅費時費力，降低工作效率，而且反消失筆造價不菲，用量非常大，提高生產成本。

熒光劑又名熒光增白劑，是一種熒光染料，或稱為白色染料。熒光增白劑是一種能吸收紫外光并激發出藍色或藍紫色熒光的有機化合物，吸附有熒光增白劑的物質，并能將照射在物體上的可見光反射出來。熒光劑在可見光下無法觀察到，但能將吸收的不可見紫外光（波長為300-400nm）轉化為藍色或藍紫光的可見光發射出來，而且，熒光劑首次遇水便會溶解，處理起來十分方便，因此，熒光劑的這種特性非常適合在衣料上做記號，但是最大的問題是，如何使熒光劑顯影。

紫外線指的是電磁波譜中波長從 100nm~400nm 輻射的總稱，過多的紫外線進入體內會對人體造成皮膚癌，因此，在生產縫紉工序中，選擇何種波長的光源以及如何合理的設置光源，才可以在保證工人的安全前提下，使布料上的熒光劑顯影清晰，使工作人員更加容易辨認是本實用新型亟待解決的問題。

技術實現要素：

為了解決上述技術問題，本實用新型公開了一種用于工業縫紉機的紫外線顯影裝置，它包括紫外線照射裝置、導線和控制開關，所述紫外線照射裝置為紫外線LED燈珠，其分別安裝在縫紉機機頭的正面和底部，紫外線照射裝置通過導線分別與控制開關連接，所述控制開關與電源連接。

進一步地，所述紫外線照射裝置通過導熱雙面膠貼裝在縫紉機機頭的外殼上。

進一步地，所述紫外線照射裝置為波長為300nm~400nm的紫外線LED燈珠。

進一步地，所述紫外線照射裝置為波長為365nm~370nm的紫外。

本實用新型通過采用紫外線LED燈珠釋放紫外線，從而使布料上在可見光下隱形的熒光劑標記顯形，不僅避免了采用自動消失筆而導致記號消失過快或過慢的問題，還徹底擺脫了反消失步驟，大大節約了生產成本，而且還提高了工作效率，同時還保證了工人的安全，可靠性高。

附圖說明

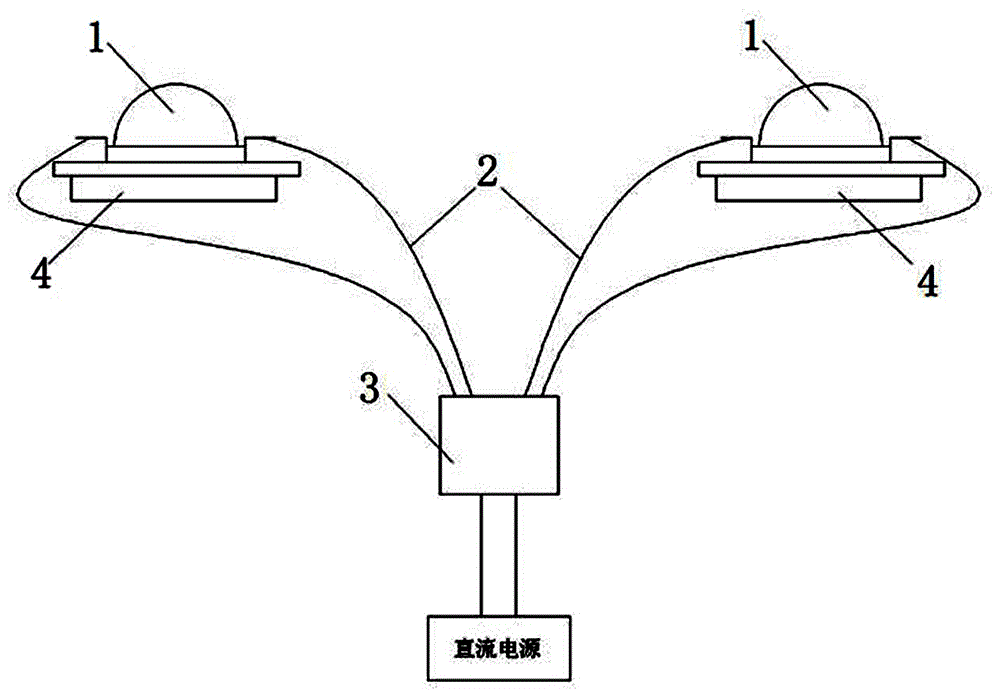

圖1是本實用新型結構示意圖；

圖2是本實用新型安裝示意圖；

圖例：1.紫外線照射裝置；2.導線；3.控制開關；4.導熱雙面膠；5.縫紉機機頭。

具體實施方式

下面結合實施例對本實用新型做進一步說明，但不局限于說明書上的內容。

本實用新型公開了一種用于工業縫紉機的紫外線顯影裝置，它包括紫外線照射裝置1、導線2和控制開關3，所述紫外線照射裝置1采用波長為320nm~400nm的紫外線LED燈珠，該波段的紫外線對人體影響最小，是波長為290nm~320nm紫外線的一千分之一，由于波長越接近400nm顯影效果越差，因此，優選波長365nm~370nm的紫外線LED燈珠，采用該波段的紫外線LED燈珠不僅對人體不會產生危害，而且使熒光劑發光更加清晰，是工人加工布料時更加容易辨認標記；紫外線照射裝置1為2個，其中一個紫外線照射裝置1通過導熱雙面膠4貼裝在縫紉機機頭5正面的外殼上，其照射面積較大，用于對待縫制區域中的布料進行前置照射，使工人能夠對需要縫制的位置有一個預判，另一個紫外線照射裝置1通過導熱雙面膠4貼裝在縫紉機機頭5底部的外殼上，其照射面積較集中、亮度高，用于對縫制區域中的布料進行照射，是工人可以清晰的分辨出需要加工的位置；紫外線照射裝置1的兩極分別與導線2焊接，并通過導線2分別與控制開關3連接，所述控制開關3與直流電源連接。

本實用新型在使用時，需要與紫外線消失筆配合使用，所述紫外線消失筆結構與自動消失筆結構相同，區別在于將自動消失筆內的染料用熒光劑替代。

使用時，需要做記號的點位用紫外線消失筆做上標記，隨著制衣工序的進行，當布料準備進入縫制工序時，先經過待縫制區域，由于紫外線照射裝置1在縫紉機機頭5正面，照射范圍較大，其范圍內的記號在紫外線光的照射下呈藍色或藍紫色，使工作人員可以確定記號所在位置，當布料繼續進入縫制區域時，由于外線照射裝置1垂直向下照射，照射區域較集中，強度高，照射區域內呈現近白色光影，記號更加明顯，使加工人員能夠更清晰的觀察到標記位置，并進行加工，不會造成藍紫色光引發的視覺疲勞，十分方便，并且由于照射范圍只有縫紉機機頭附近的區域，避免了紫外光對人體大面積照射，一方面保護了工人的視力，另一方面也保護了工人的皮膚不受到傷害；在衣料成品首次遇水后，產品上的熒光劑便會溶解消失，不會對產品造成負面影響，徹底擺脫反消失步驟。

本實用新型采用導熱雙面膠4將紫外線照射裝置1貼裝在縫紉機機頭5上，采用這種安裝方式不僅安裝方便，還帶來了意料不到的散熱效果：由于紫外線照射裝置1工作時會產生一定熱量，使用5-8分鐘左右，其便會由于過熱導致損壞，因此，需要在紫外線照射裝置1工作的同時進行散熱。工業縫紉機的機殼均為鑄鐵機殼，導熱能力強，通過導熱雙面膠4將紫外線照射裝置1貼裝在縫紉機機頭5的外殼上，可以使紫外線照射裝置1工作時產生的熱量通過縫紉機外殼迅速散去，維持紫外線照射裝置1正常的工作狀態。

本實用新型通過采用紫外線LED燈珠釋放紫外線，從而使布料上在可見光下隱形的熒光劑標記顯形，不僅避免了采用自動消失筆而導致記號消失過快或過慢的問題，還徹底擺脫了反消失步驟，大大節約了生產成本，而且還提高了工作效率，同時還保證了工人的安全。

顯然，本實用新型的上述實施方式僅僅是為清楚地說明本實用新型所作的舉例，而并非是對本實用新型的實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無法對所有的實施方式予以窮舉。凡是屬于本實用新型的技術方案所引伸出的顯而易見的變化或變動仍處于本實用新型的保護范圍之列。
