本實用新型涉及洗衣液計量裝置和洗衣裝置技術領域，尤其涉及一種活塞式洗衣液計量盒及洗衣機。

背景技術：

目前，市面上的洗衣液大多數為塑料桶包裝。人們在使用時，要將塑料桶提起來用手將洗衣液倒入一個量杯，然后再倒入洗衣機中，這樣不但不方便洗衣液的使用，而且會由于測量的不準確而導致洗衣效果不是很好。

因此，為了解決上述問題，急需發明一種新的洗衣液計量裝置及洗衣機。

技術實現要素：

本實用新型的目的在于：提供一種活塞式洗衣液計量盒及洗衣機，能夠實現洗衣液的精確計量，而且方便實用，有效提高了洗衣的效果。

本實用新型提供了下述方案：

一種活塞式洗衣液計量盒，包括盒體，所述盒體內設有透明活塞缸，所述透明活塞缸的下端與所述盒體的底部固定，所述透明活塞缸內設有活塞，所述活塞與所述透明活塞缸密封滑動連接，所述活塞上固定設置有推拉桿；所述透明活塞缸的側壁上設有進液口和出液口，所述透明活塞缸內設有進液閥門和出液閥門，所述進液閥門與所述進液口位置對應設置，所述出液閥門與所述出液口位置對應設置，所述進液閥門的一端和所述出液閥門的一端分別與所述透明活塞缸鉸接，所述進液閥門的另一端和所述出液閥門的另一端通過鉸接滑槽與同一個聯動桿鉸接，所述聯動桿貫穿所述透明活塞缸的側壁和所述盒體的側壁與按鈕連接，所述聯動桿與所述透明活塞缸的側壁和所述盒體的側壁滑動密封連接；所述按鈕設置在所述盒體的外側，所述按鈕與所述盒體的側壁之間設有復位彈簧；所述盒體的側壁上設有透明視窗，所述透明視窗上設有刻度盤。

優選地，所述盒體上設有與所述盒體相配合的盒蓋。

優選地，所述出液口的外側設有與所述出液口相配合的保護蓋。

優選地，所述進液閥門上設有用于將所述進液口密封的第一弧形突起部。

優選地，所述出液閥門上設有用于將所述出液口密封的第二弧形突起部。

優選地，所述推拉桿上固定設置有推拉手柄。

優選地，所述盒體采用塑料、金屬中任一材質制成。

優選地，所述透明活塞缸采用塑料材質制成。

優選地，所述透明視窗采用塑料材質制成。

進一步地，本實用新型還提供了一種洗衣機，包括所述活塞式洗衣液計量盒。

本實用新型產生的有益效果：

本實用新型所公開的活塞式洗衣液計量盒,通過設置透明活塞缸和透明視窗，方便觀察洗衣液的容量，更加精準的測量洗衣液的容量，方便實用，有效提高了洗衣的效果；通過設置在進液閥門和出液閥門上設置弧形突起部，保證了洗衣液的密封，有效防止了洗衣液的滲漏，更加方便使用。

附圖說明

圖1為本實用新型的活塞式洗衣液計量盒的主視圖；

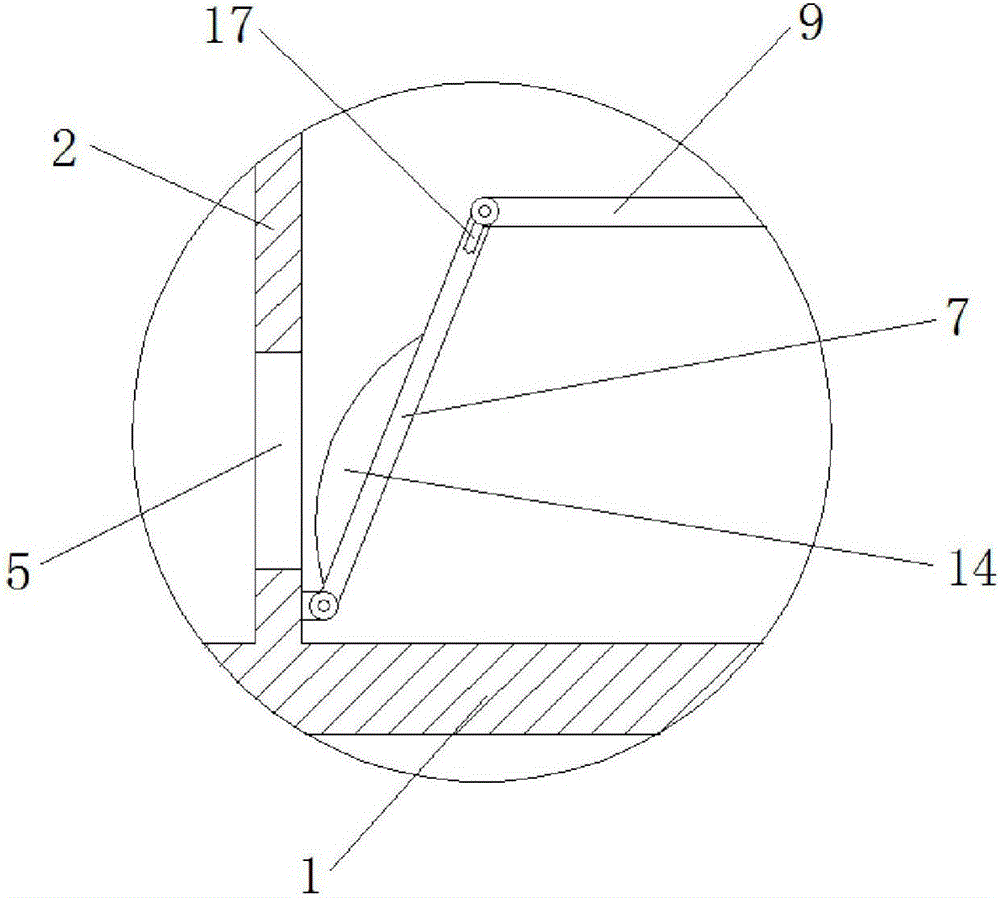

圖2為圖1的局部放大圖；

圖3為本實用新型的活塞式洗衣液計量盒的右視圖。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

實施例一

參見圖1、圖2和圖3所示，一種活塞式洗衣液計量盒，包括盒體1，所述盒體內設有透明活塞缸2，所述透明活塞缸的下端與所述盒體的底部固定，所述透明活塞缸內設有活塞3，所述活塞與所述透明活塞缸密封滑動連接，所述活塞上固定設置有推拉桿4，所述推拉桿上固定設置有推拉手柄16；所述透明活塞缸的側壁上設有進液口5和出液口6，所述透明活塞缸內設有進液閥門7和出液閥門8，所述進液閥門與所述進液口位置對應設置，所述出液閥門與所述出液口位置對應設置，所述進液閥門的一端和所述出液閥門的一端分別與所述透明活塞缸鉸接，所述進液閥門的另一端和所述出液閥門的另一端通過鉸接滑槽17與同一個聯動桿9鉸接，所述聯動桿貫穿所述透明活塞缸的側壁和所述盒體的側壁與按鈕10連接，所述聯動桿與所述透明活塞缸的側壁和所述盒體的側壁滑動密封連接；所述盒體上設有與所述盒體相配合的盒蓋19，所述出液口的外側設有與所述出液口相配合的保護蓋18。所述按鈕與所述盒體的側壁之間設有復位彈簧11；所述盒體的側壁上設有透明視窗12，所述透明視窗上設有刻度盤13。所述進液閥門上設有用于將所述進液口密封的第一弧形突起部14，所述出液閥門上設有用于將所述出液口密封的第二弧形突起部15。所述透明活塞缸采用塑料材質制成，所述透明視窗采用塑料材質制成，所述盒體采用塑料材質制成。

本實施例的工作原理為：在使用所述活塞式洗衣液計量盒時，先將所述盒體盛滿洗衣液，所述進液口在不工作時處于開啟狀態，所述出液口處于關閉狀態，所述復位彈簧處于預壓縮狀態，洗衣液會流入所述透明活塞缸內；在使用時，先將所述活塞調節到需要的刻度位置，這時洗衣液會一直將所需要的空間填滿；然后按住所述按鈕，所述復位彈簧發生彈性形變被壓縮，所述進液閥門將所述進液口關閉，同時所述出液閥門將所述出液口打開，這時洗衣液就會從所述盒體內流出，通過導管連接至洗衣機中；當洗衣液全部流出后，松開所述按鈕，這時所述復位彈簧恢復到預壓縮狀態，通過所述聯動桿，所述進液閥門再次將所述進液口打開，所述出液閥門將所述出液口關閉，完成一次測量過程。

本實施例中所述活塞式洗衣液計量盒,通過設置透明活塞缸和透明視窗，方便觀察洗衣液的容量，更加精準的測量洗衣液的容量，方便實用，有效提高了洗衣的效果；通過設置在進液閥門和出液閥門上設置弧形突起部，保證了洗衣液的密封，有效防止了洗衣液的滲漏，更加方便使用。

實施例二，本實施例是在實施例一的基礎上改進的，實施例一中所描述的內容也是本實施例所具有的，此處不再具體贅述。

一種洗衣機，包括所述活塞式洗衣液計量盒。本實施例中，所述洗衣機的的結構屬于現有技術，圖中未表示，具體參考相關技術資料，此處不再累述。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
