本發明涉及洗衣機的開閉蓋和洗衣機。

背景技術：

作為本技術領域的背景技術，具有日本特開2013-226341號公報(專利文獻1)。在該公報中記載有如下技術：“在具有外殼20、衣物投入口60、開閉蓋100和操作面板200的電動洗衣機1中，外殼20包括構成其上部的上蓋30，上蓋30包括收納開閉蓋100的收納部31和輔助開閉蓋100的開閉動作的輔助機構，收納部31包括形成有衣物投入口60的上表面31a、從上表面31a立起形成的側面31b和在側面31b形成的引導機構，輔助機構由設置在引導機構的移動部件35、一端安裝在移動部件35的彈性部件和安裝有彈性部件的另一端的安裝部38構成，移動部件35設置成隨著開閉蓋100的打開動作利用彈性部件產生的力將開閉蓋100推起至規定的距離，彈性部件的長度在60mm以上330mm以下的范圍形成。”(參照摘要)

發明所要解決的問題

在上述專利文獻1中，記載有折成兩部分地打開的洗衣槽的開閉蓋。但是，該開閉蓋的后部開閉蓋和前部開閉蓋在關閉狀態下從洗衣機前側看時的長度大致相同。在專利文獻1的技術中，沒有考慮為了提高洗衣機的設計性等而使從洗衣機前側看時的后部開閉蓋的長度長、特別是在開閉蓋采用了玻璃等重材質時的問題。

現有技術文獻

專利文獻

專利文獻1：日本特開2013-226341號公報

技術實現要素：

因此，本發明的目的在于，提供解決了使從洗衣機前側看時的洗衣槽的開閉蓋的后部開閉蓋的長度長、且在開閉蓋采用了玻璃等重量重的材質的情況下的不良問題的洗衣機的開閉蓋和洗衣機。

用于解決問題的方式

為了解決上述問題，本發明的一個方式采用如下所述的結構：在后部開閉蓋與前部開閉蓋設置卡合形狀，在將該開閉蓋折成兩部分地打開時前部開閉蓋以打開狀態被固定。

發明的效果

根據本發明，能夠提供解決了在開閉蓋例如采用了玻璃等重量重的材質的情況下的不良問題的洗衣機的開閉蓋和洗衣機。

上述以外的課題、結構和效果通過以下的實施方式的說明而明確。

附圖說明

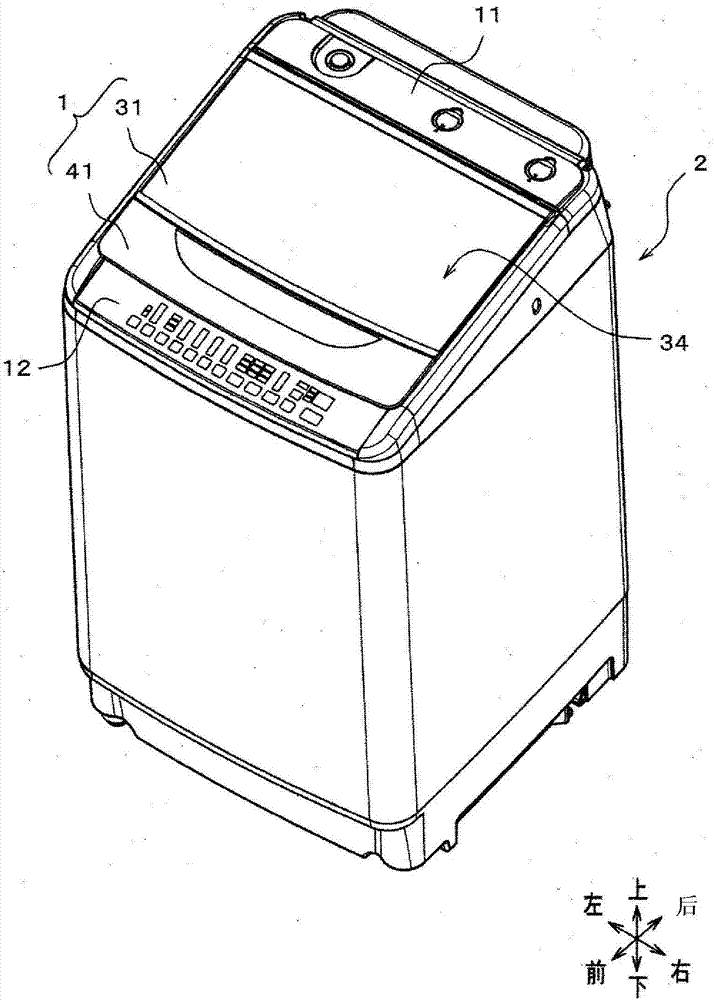

圖1是作為本發明的一個實施例的洗衣機的立體圖。

圖2是作為本發明的一個實施例的洗衣機的立體圖。

圖3是作為本發明的一個實施例的洗衣機的上表面圖。

圖4是圖3的a-a線截面圖，(a)是整體圖，(b)是該的b部分的放大圖，(c)是c部分的放大圖。

圖5是作為本發明的一個實施例的開閉蓋的分解立體圖。

圖6是作為本發明的一個實施例的洗衣機的側面圖。

圖7是作為本發明的一個實施例的將開閉蓋折成兩部分地打開了的狀態的后部開閉蓋，(a)是平面圖，(b)是前部開閉蓋的正面圖。

圖8是圖7(a)的d-d截?cái)嗫v截面圖，(a)是整體圖，(b)是的e部分的放大圖。

圖9是圖7的f-f截?cái)嗫v截面圖，(a)是蓋關閉狀態，(b)是蓋打開狀態。

圖10是蓋開閉時的卡合部的結構的說明圖。(a)是圖9(a)的g部分的放大圖，(b)是圖9(b)的h部分的放大圖，(c)是從蓋關閉狀態改為打開狀態時的卡合時的結構。

圖11是向主體前方倒下來的情況下的概略圖。

圖12是另一卡合形狀。

具體實施方式

以下，使用附圖對本發明的實施例進行說明。在以下的附圖中，以箭頭適當?shù)乇硎鞠匆聶C(jī)的上下前后左右方向。

圖1、圖2是本實施例的洗衣機的立體圖。在洗衣機2的上部設置有覆蓋在洗衣機3上的開閉蓋1。即，如圖1所示，在洗衣機2的上部的最后部設置有后部板11，在洗衣機2的上部的最前部設置有操作面板12。開閉蓋1設置在該后部板11與操作面板12之間。開閉蓋1如圖2所示那樣能夠折成兩部分地打開，通過打開而使得洗衣槽3的上部露出。開閉蓋1包括構成該開閉蓋1的洗衣機后方側的后部開閉蓋31和構成開閉蓋1的洗衣機前方側的前部開閉蓋41。在后部開閉蓋31的上表面設置有玻璃板34。

在開閉蓋1的后方側的基端部21設置有一對鉸鏈部(第一鉸鏈部)22，開閉蓋1利用鉸鏈部22可開閉地被支承在洗衣機2的上部后方側。

圖3是本實施例的洗衣機的上表面圖，圖4是圖3的a-a縱截面圖，(a)是整體圖，(b)是該的b部分的放大圖，(c)是c部分的放大圖。后部開閉蓋31和前部開閉蓋41由后述的鉸鏈機構連結，通過后部開閉蓋31向上側抬起，前部開閉蓋41向前方下方折疊，能夠如圖2所示那樣折成兩部分地打開。

現在，在這樣的能夠折成兩部分地打開的開閉蓋1中，為了提高設計性而考慮在表面形成玻璃板。而且，考慮到設計性，希望玻璃板看起來盡可能大。因此，還考慮在后部開閉蓋31和前部開閉蓋41分別形成玻璃板而使玻璃板整體看起來大。

但是，在形成玻璃板而使玻璃板整體大時，在洗衣機2的上部設置有干燥機102(參照圖6)的情況下，產生開閉蓋1與干燥機102碰撞的問題。

因此，以下對解決該課題、其它課題的本實施例的技術內容進行說明。

如圖3、圖4所示，后部開閉蓋31例如包括樹脂制的主體面板32。在主體面板32的上表面形成有玻璃支承部33。即，在主體面板32上表面設置有一塊玻璃板34，該玻璃板34被支承于玻璃支承部33上。在后部開閉蓋31的前側的整個邊緣部分設置有鉤型的卡止部35，卡止部35的前端部朝向后側。同樣，在后部開閉蓋31的后側的整個邊緣部分設置有鉤型的卡止部36，卡止部36的前端部朝向前側。即，卡止部35將玻璃板34的前側的邊緣部分34a卡止，卡止部36將玻璃板34的后側的邊緣部分34b卡止，由此將玻璃板34固定于主體面板32。

在前部開閉蓋41的左右方向中央部，在靠近后部開閉蓋31的位置設置有用于將開閉蓋1開閉的把手42。

為了提高設計性，后部開閉蓋31與前部開閉蓋41的邊界部43形成為左右方向中央部向前側鼓出那樣的平緩的圓弧形。即，后部開閉蓋31的前側的邊緣部分為左右方向中央部向前側鼓出那樣的平緩的圓弧形。此外，前部開閉蓋41的后側的邊緣部分為左右方向中央部向前側凹陷那樣的平緩的圓弧形。于是，后部開閉蓋31的前側的邊緣部分的形狀和前部開閉蓋41的后側的邊緣部分的形狀在關閉了開閉蓋1的狀態下如圖3所示那樣相配合。

如圖3所示，從前方看時的開閉蓋1的長度l之中后部開閉蓋31的長度l1超過其二分之一，更優選超過三分之一，前部開閉蓋41的長度l2與之相應地變短。另外，在圖3的例子中，長度l1為長度l的四分之三左右，不過這不過是一個例子而已。

另外，對于圖4中未說明的附圖標記，在之后說明。

圖5是開閉蓋1的分解立體圖。在后部開閉蓋31的前側的端部邊緣51的左右方向兩端部，分別向前側突出有突出部52、53。在突出部52、53分別設置有圓筒狀的支承軸52a、53a，該支承軸52a、53a以使軸向?yàn)樽笥曳较?、支承軸52a的前端部朝向右側、支承軸53a的前端部朝向左側的方式設置。

在后部開閉蓋31的前側的端部邊緣51的左右方向中央部，從端部邊緣51向前側(前部開閉蓋41側)突出有阻止部件54。該阻止部件54形成為從端部邊緣51突出的部分以左右方向?yàn)殚L度方向的圓筒形(圖4(b))，通過形成為圓筒形來防止使用者將手放在把手42并要關閉開閉蓋1時手指插入。在阻止部件54的左右方向兩端部分別設置有支承軸54a、54b，該支承軸54a、54b使軸向?yàn)樽笥曳较?。另外，阻止部?4不僅能夠?yàn)閳A筒形，只要是用于防止插入使用者的手指的形狀，也可以為八邊形等多邊形筒的形狀。

前部開閉蓋41由上面板61和下面板62構成。在下面板62的后側的左右方向兩端部，分別設置有供突出部52、53插入的切口部63、64。在切口部63、64內分別設置有對支承軸52a、53a進行支承的軸承部63a、64a。在下面板62的后側的左右方向中央部，設置有供阻止部件54插入的切口部65。在切口部65的左右兩端部設置有分別對支承軸54a、54b進行支承的軸承部65a、65b。

雖然在圖5中未圖示，但是在上面板61的下表面，在與軸承部63a、64a、65a、65b分別對應的位置形成有與該各軸承部相同的軸承部。而且，在通過螺紋固定等固定上面板61和下面板62時，利用下面板62的各軸承部63a、64a、65a、65b和與之對應的上面板61的各軸承部分別對支承軸52a、53a、54a、54b進行支承。

在本實施方式中，利用這樣的結構，實現了連結后部開閉蓋31與前部開閉蓋41的、能夠利用后部開閉蓋31和前部開閉蓋41將開閉蓋1折成兩部分地打開的鉸鏈結構(第二鉸鏈部)。

即，能夠利用該鉸鏈結構將前部開閉蓋41相對于后部開閉蓋31向下側旋轉。此外，如圖4(b)所示，上面板61的后側的端部邊緣66與后部開閉蓋31的前側的端部邊緣51以碰觸的狀態相接，因此不能將前部開閉蓋41相對于后部開閉蓋31向上側旋轉至一定程度以上。

此外，如圖5所示，阻止部件54設置在后部開閉蓋31的前側的端部邊緣51的左右方向中央部。而且，把手42設置在前部開閉蓋41的后側的左右方向中央部。因此，阻止部件54位于把手42的附近。

圖6是洗衣機2的側面圖。在該洗衣機2安裝有載物臺101，在該載物臺101之上安裝有干燥機102。圖6表示將開閉蓋1折成兩部分地打開的狀態。

如圖3所示，從前方看時的開閉蓋1的長度l之中后部開閉蓋31的長度l1超過其二分之一，前部開閉蓋41的長度l2與之相應地變短。雖然這樣加長后部開閉蓋31的長度l1，但是如圖6所示，是在將開閉蓋1折成兩部分地打開時后部開閉蓋31的前端沒有達到設置在洗衣機2的上部的干燥機102或支承該干燥機102的載物臺101的長度(后部開閉蓋31的前端位于最高的位置時)。即，以后部開閉蓋31不會碰觸干燥機102和載物臺101的限度將后部開閉蓋31的長度l1極力變長。

由此，能夠?qū)⒑蟛块_閉蓋31的表面最大限度地變寬。因此，能夠?qū)⒃O(shè)置在后部開閉蓋31的表面的一塊板的玻璃板34最大限度地變寬，能夠提高設計性。此外，載物臺101還能夠采用可多級(例如三級)地調節高度的結構。在這種情況下，在以能夠設置的最上級的高度安裝載物臺101時，以后部開閉蓋31不會碰觸干燥機102和載物臺101的限度將后部開閉蓋31的長度l1極力變長，由此能夠?qū)⒃O(shè)置在后部開閉蓋31的表面的一塊板的玻璃板34最大限度地變寬，能夠提高設計性。

圖7是將開閉蓋1折成兩部分后的狀態的后部開閉蓋31，(a)是平面圖，(b)是前部開閉蓋41的正面圖。圖8是圖7(a)的d-d截?cái)嗫v截面圖，(a)是整體圖，(b)是e部分的放大圖。。

如圖7、圖8所示，在將開閉蓋1折成兩部分的狀態下，在把手42的附近產生前部開閉蓋41與后部開閉蓋31之間的空隙71。因而，當使用者將手放在把手42并要關閉開閉蓋1時，可能手指會插入空隙71。

對此，阻止部件54從后部開閉蓋31的前側的端部邊緣51向前側延伸出去，如圖8(b)所示那樣堵塞空隙71。因此阻止部件54能夠在后部開閉蓋31與前部開閉蓋41之間在把手42的附近阻止手指的插入。

此外，阻止部件54堵塞空隙71，阻止部件54能夠容易地擦拭清掃等，因此能夠提高開閉蓋1的可清潔性。

進而，圖4(b)(c)所示的卡止部35、36形成為鉤型，與主體面板32成為一體，因此，使用普通的金屬模具形成主體面板32時，卡止部35、36部分的脫模變得困難。

因此，為了利用金屬模具形成主體面板32，采用使形成卡止部35、36的鉤型部分的內部的金屬模具部分與形成其它部分的金屬模具分體而能夠使前者從后者滑行移動地脫模的滑動金屬模具結構，則卡止部35、36部分的脫模也變得容易。

此外，阻止部件54沒有沿著卡止部35的整周設置，而是僅沿著包括卡止部35的中心部分在內的一部分的周邊設置。這是因?yàn)?，卡止?5不是直線形狀，為了確保設計性，是大致圓弧形，而從成本等觀點出發阻止部件54采取直線形狀。由此，能夠提高設計性并且阻止使用者的手指的插入。

接著，在本實施例中，如上所述，為了提高設計性而在開閉蓋1形成有玻璃板34，因此與現有的開閉蓋相比重量較重。因此，為了防止顧客使用時手的夾入，采用在后部開閉蓋31和前部開閉蓋41設置卡合形狀、在蓋打開時前部開閉蓋41以打開狀態被固定的結構。

圖9是圖7的f-f截?cái)嗫v截面圖，(a)是蓋關閉狀態，(b)是蓋打開狀態。此外，圖10是關于蓋開閉時的卡合部的結構的說明圖。圖10(a)是圖9(a)的g部分的放大圖，圖10(b)是圖9(b)的h部分的放大圖，圖10(c)是從蓋關閉狀態改為蓋打開狀態時的卡合時的結構，即，對從成為狀態時的卡合時的結構狀態進行圖示。

在前部開閉蓋41設置有卡合部41a，在后部開閉蓋31設置有卡合部31a。在圖10(a)中為蓋關閉狀態，卡合部41a、31a均為開放的狀態。當將蓋從關閉狀態改為打開狀態時，如圖10(c)所示，卡合部31a與卡合部41a卡合，如果進一步打開蓋則成為圖10(b)的狀態，再次均成為開放狀態。在該狀態下，前部開閉蓋41以蓋打開狀態被固定。

此外，卡合部31a具有突起部?？ê喜?1a具有大致u字形的形狀。在將蓋從關閉狀態改為打開狀態時(圖10(c))，上述突起部與上述卡合部41a的大致u字形形狀部分抵接，由此，具有彈性的大致u字形形狀之間的空隙變窄的同時上述突起部超越上述卡合部41a的大致u字形形狀(圖10(b))。這樣，卡合部31a的突起部與上述卡合部41a的大致u字形形狀的后部側的前端部抵接，在蓋打開時開閉蓋41以打開狀態被固定。

以蓋打開狀態被固定的主體狀態如圖2所示。圖11表示在該狀態下蓋向主體前方倒下來的情況下的概略圖。在圖11的j部，因?yàn)樯w沒有倒下，所以例如能夠避免蓋倒下來時夾入顧客的手等。

另外，本發明例如還能夠使用與本實施例不同的其它卡合形狀(圖12)構成，但是考慮到開閉時的應力和開閉力，認為本實施例的結構更好。

另外，本發明并不限定于上述的實施例，包括各種變形例。例如，上述的實施例是為了使本發明容易明白而進行的詳細說明，不限定于必須具有所說明的所有結構。

附圖標記說明

1開閉蓋

2洗衣機

3洗衣槽

22鉸鏈部(第一鉸鏈部)

31后部開閉蓋

31a后部開閉蓋卡合部

34玻璃

41前部開閉蓋

41a前部開閉蓋卡合部

42把手

52a、53a、54a、54b支承軸(第二鉸鏈部)

54阻止部件

63a、64a、65a、65b軸承部(第二鉸鏈部)
